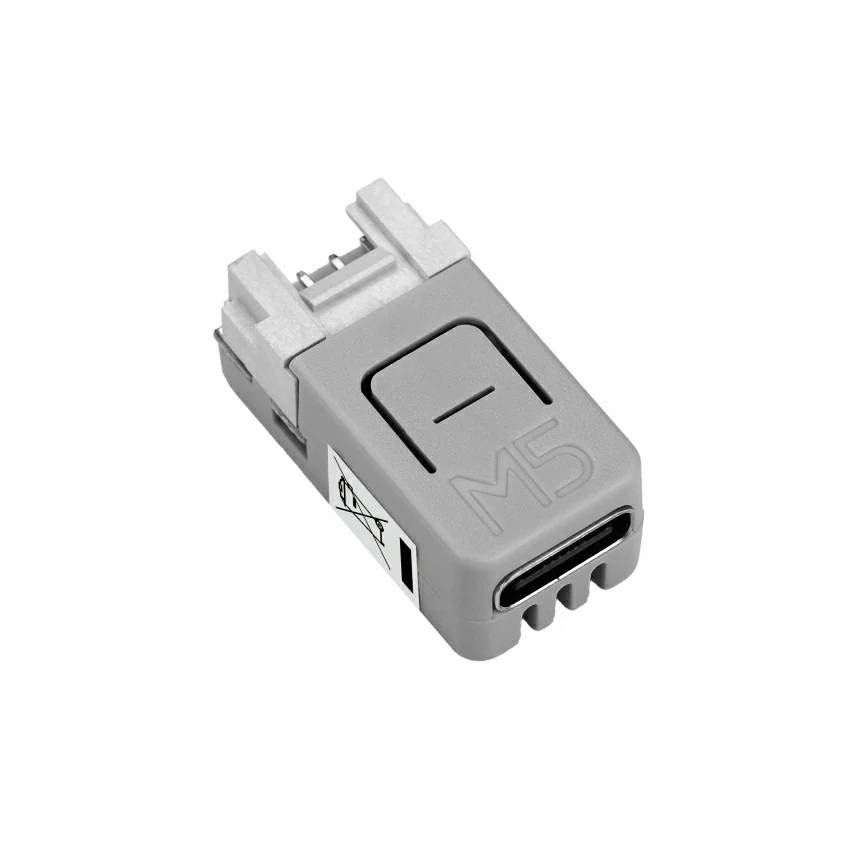

Produktbeschreibung: NanoH2 Dev Kit – ESP32-H2 – Entwicklungskit – M5Stack C149
Das M5Stack NanoH2 Dev Kit ist ein ultrakompaktes Entwicklungsboard für die Entwicklung moderner IoT-Geräte mit IEEE 802.15.4 -Kommunikation. Herzstück des Moduls ist der ESP32 -H2FH4S -Chip mit einem Single-Core -RISC-V- Prozessor mit bis zu 96 MHz Taktfrequenz und 4 MB Flash-Speicher. Das Board unterstützt die Protokolle ZigBee 3.0, Thread 1.4 und Matter und eignet sich daher ideal für Smart-Home- Systeme, industrielle Automatisierung und energieeffiziente IoT-Anwendungen. Zusätzlich verfügt das Board über eine WS2812 RGB-LED, eine LED, einen IR-Sender, einen Benutzertaster, einen Grove-Port und einen USB-Typ-C-Anschluss für Stromversorgung und Programmierung.

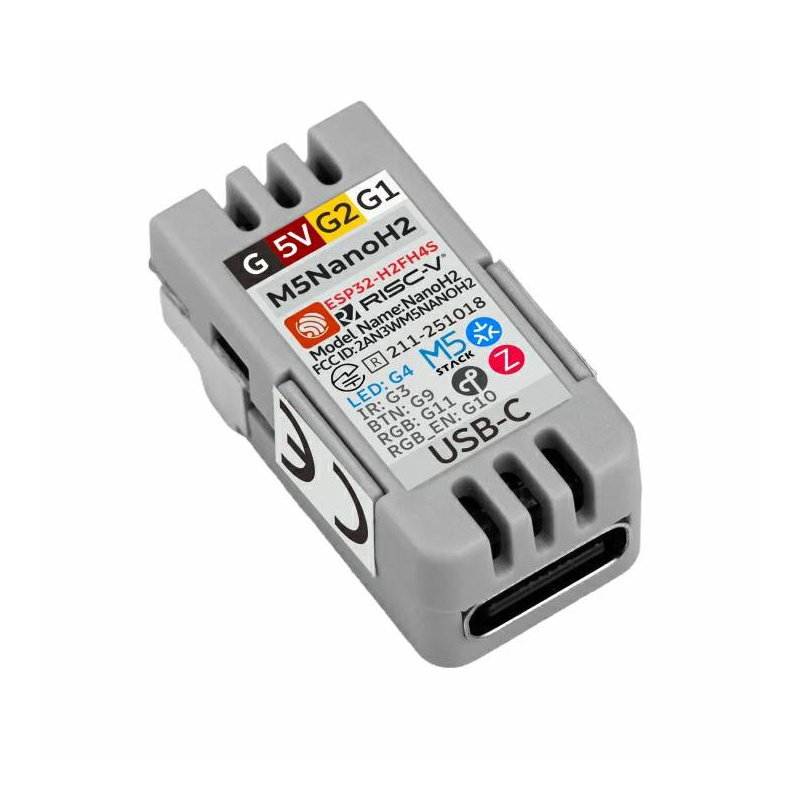

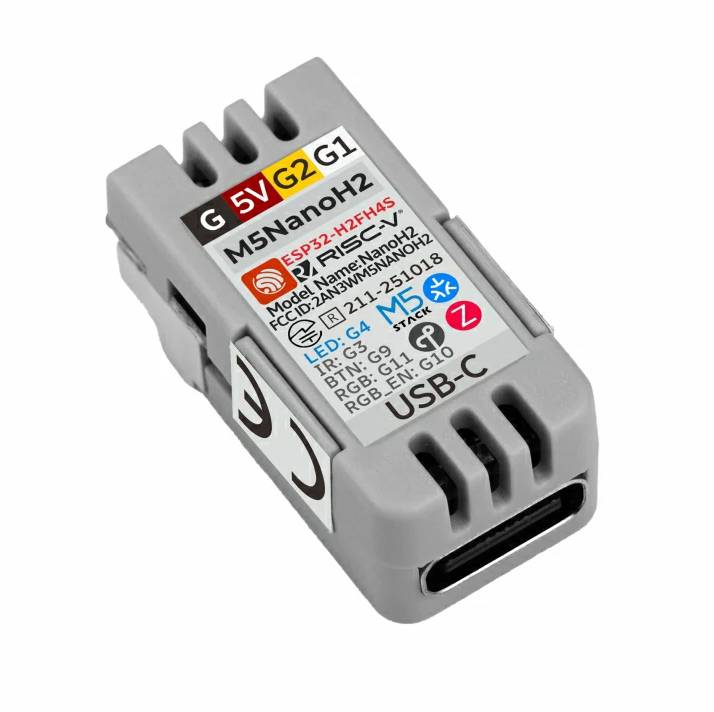

NanoH2 Dev Kit - ESP32-H2 - Entwicklungskit - M5Stack C149.
Die Platine unterstützt die gängigen drahtlosen Kommunikationsstandards ZigBee, Thread und Matter und ermöglicht so die Integration in intelligente Haus- und Industrieautomatisierungssysteme.
Hauptmerkmale des ESP32-H2-Moduls
- ESP32-H2FH4S : Einkern-32-Bit-RISC-V-Prozessor mit einer Taktfrequenz von bis zu 96 MHz
- Unterstützung für ZigBee, Thread und Matter : Kompatibilität mit modernen IoT- und Smart-Home-Kommunikationsstandards
- IEEE 802.15.4-Konnektivität : Energieeffiziente drahtlose Kommunikation für IoT-Geräte
- WS2812 RGB-Diode : Fähigkeit zur Erzeugung von Lichteffekten und zur Signalisierung des Gerätestatus
- IR-Infrarotsender : Steuerung von RTV-Geräten und Automatisierungselementen
- Grove-Steckverbinder : Schnelle Verbindung von Erweiterungsmodulen ohne Löten
- USB Typ C : Komfortable Stromversorgung und Platinenprogrammierung
- Hardware-Sicherheit : Unterstützung für sicheres Booten und Flash-Speicherverschlüsselung
- Kompaktes Design : Dank der geringen Abmessungen lässt es sich problemlos in kleine IoT-Projekte integrieren.

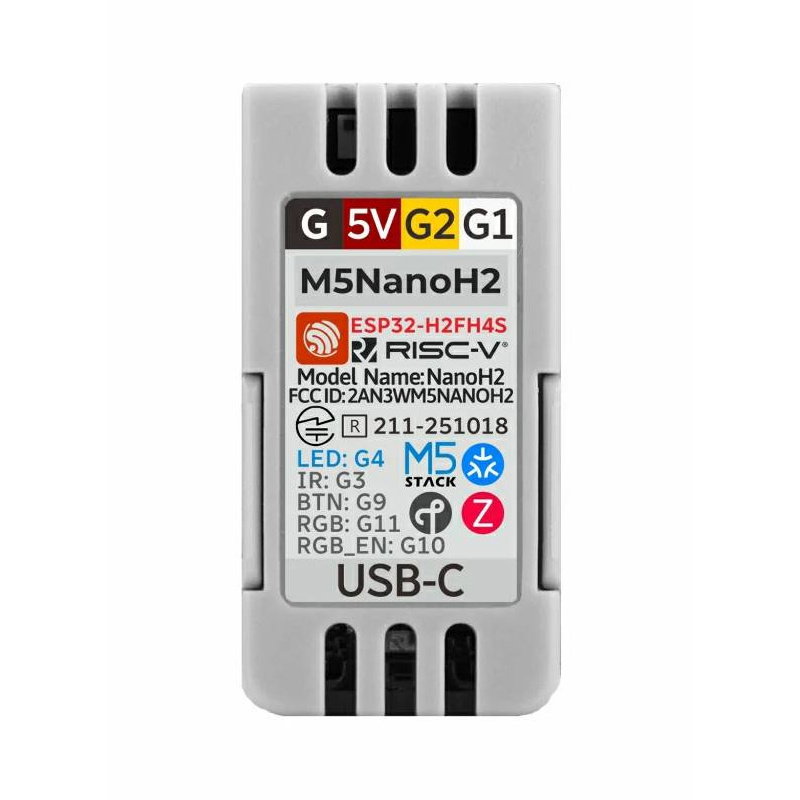

M5Stack NanoH2 Pinbelegung und Kompatibilität

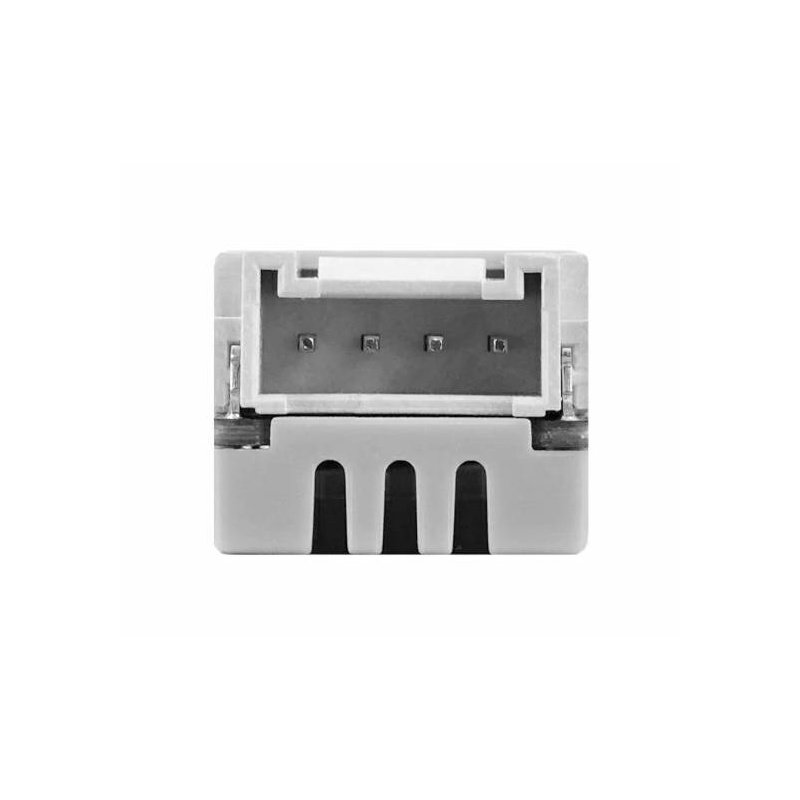

Das M5Stack NanoH2 verfügt über einen Grove HY2.0-4P-Anschluss , der den schnellen Anschluss kompatibler Erweiterungsmodule ermöglicht. Die Schnittstelle bietet GPIO G1- und G2-Leitungen, 5V-Spannung und Masse und vereinfacht so die Integration mit Sensoren, Displays und weiteren M5Stack-Modulen. Das Board enthält außerdem Peripheriegeräte wie einen Benutzertaster, eine LED, einen IR-Sender und eine WS2812 RGB-LED . Dank der Kompatibilität mit Arduino und ESP-IDF ist das Modul sowohl für einfache Prototypen als auch für komplexere IoT-Projekte geeignet.

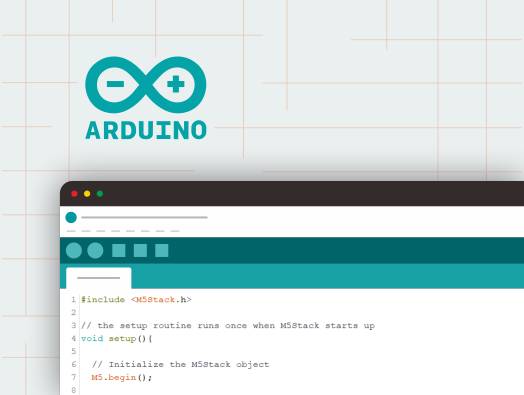

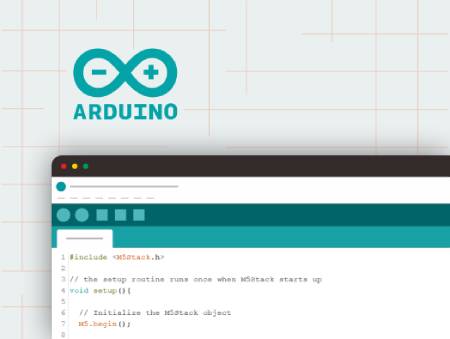

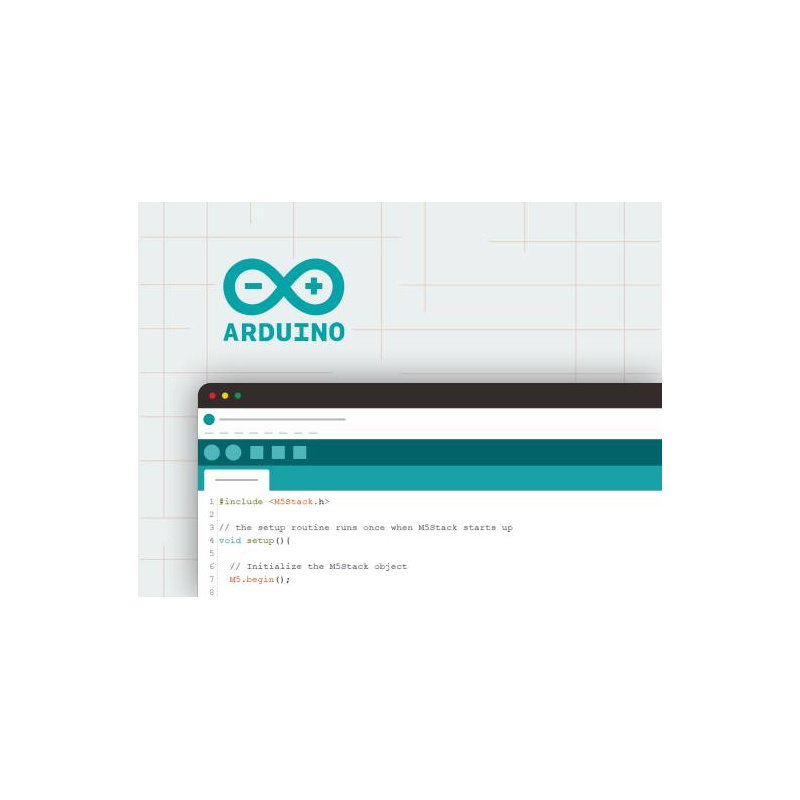

Der M5Stack NanoH2 kann mit der Arduino IDE programmiert werden.
Programmierung des ESP32-H2-Boards in der Arduino IDE und ESP-IDF
Das M5Stack NanoH2-Board lässt sich mit der Arduino IDE und dem ESP-IDF -Framework programmieren. Der Hersteller stellt Dokumentation und Beispiele bereit, die den Einstieg in das Modul und die Nutzung der verfügbaren Peripheriegeräte erleichtern. Zum Hochladen der Firmware starten Sie das Modul im Download-Modus, indem Sie die Taste GPIO9 gedrückt halten und gleichzeitig das USB-Typ-C -Kabel anschließen. Mit dem Board können Sie eigene ZigBee-Geräte, Thread-Router, Matter-Controller und energieeffiziente IoT-Sensoren entwickeln, die drahtlos kommunizieren.
Technische Spezifikationen des NanoH2 Dev Kits
- SoC: ESP32-H2FH4S
- Prozessor: RISC-V 32-Bit, Einzelkern
- Taktfrequenz: bis zu 96 MHz
- Flash-Speicher: 4 MB
- Drahtlose Konnektivität: IEEE 802.15.4
- Unterstützte Protokolle: ZigBee 3.0, Thread 1.4, Matter
- RGB-Diode: WS2812
- IR-Sender: eingebaut
- Erweiterungsschnittstelle: Grove HY2.0-4P

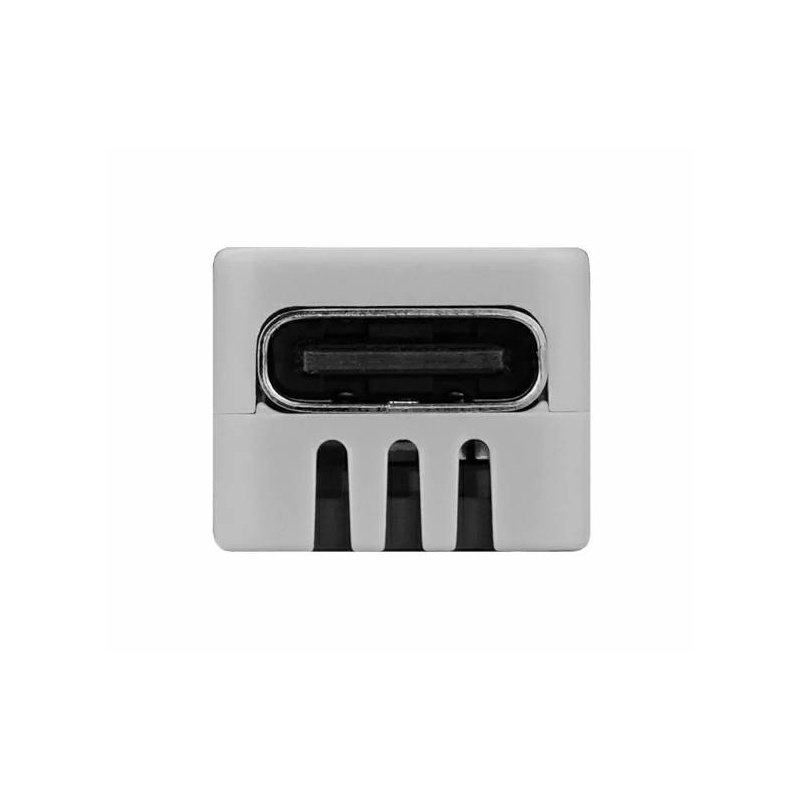

- Anschluss: USB Typ-C
- Maximale OpenThread-Reichweite: bis zu 225 m
- Grove Maximale Belastung: DC 4,43 V/2 A
- Stromverbrauch des Senders: DC 5 V / 18,68 mA
- Stromverbrauch (RX): DC 5 V / 18,82 mA
- RGB-Stromverbrauch: DC 5 V / 10,79 mA
- Stromverbrauch der LED: DC 5 V / 12,34 mA
- Reichweite des IR-Senders bei 0°: 395 cm
- Reichweite des IR-Senders bei 45°: 70 cm
- Reichweite des IR-Senders bei 90°: 10 cm
- Entwicklungsplattformen: Arduino, ESP-IDF
- Abmessungen: 23,5 x 12 x 9,5 mm
- Gewicht: 3,7 g

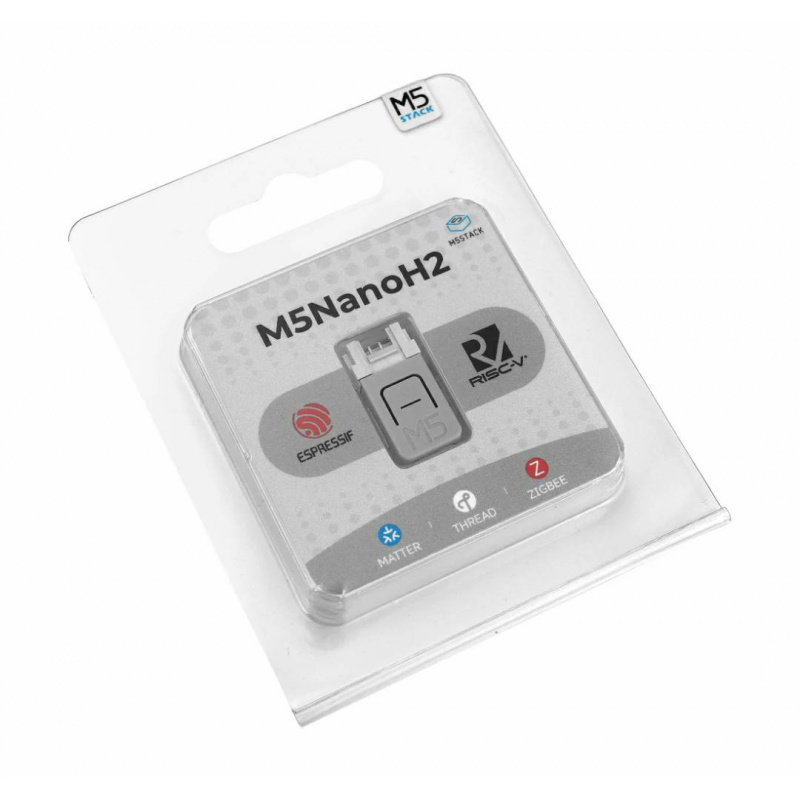

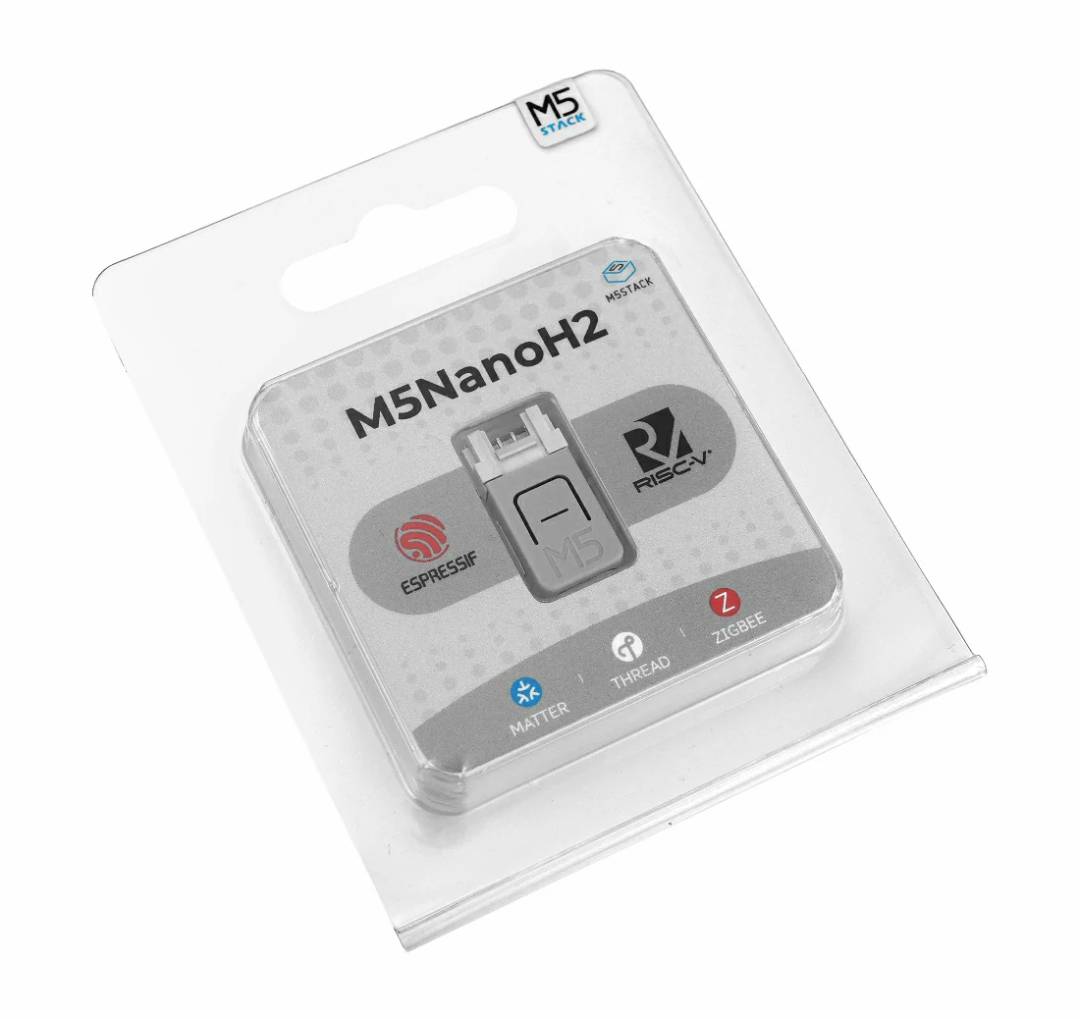

Inhalt des Sets
- 1x M5Stack NanoH2 Dev Kit ESP32-H2
Dank seiner geringen Abmessungen und des niedrigen Stromverbrauchs eignet sich das Modul für den Einsatz in mobilen Geräten und batteriebetriebenen Projekten.
