Produktbeschreibung: Wio Tracker L1 – LoRa Meshtastic Entwicklungsmodul mit GPS, nRF52840 und OLED-Bildschirm – Seeedstudio 114993648
Der Wio Tracker L1 von Seeedstudio ist eine vielseitige Plattform für drahtlose Kommunikations- und Ortungsprojekte. Der ARM Cortex-M4 nRF52840 Mikrocontroller bietet hohe Leistung bei geringem Stromverbrauch und eignet sich daher ideal für mobile und Solaranwendungen. Das integrierte SX1262 LoRa- Modul ermöglicht Kommunikation über große Entfernungen, während das L76K GPS-Modul eine präzise Positionsbestimmung gewährleistet. Die Platine ist für die Meshtastic -Software vorkonfiguriert, sodass Sie schnell und ohne komplexe Konfiguration Ihr eigenes Mesh-Netzwerk erstellen können. Dank der Kompatibilität mit dem Grove -Ökosystem lässt sich der Wio Tracker L1 problemlos mit zusätzlichen Umweltsensoren erweitern und ist somit ein vielseitiges Werkzeug für Hobbyisten und Profis.

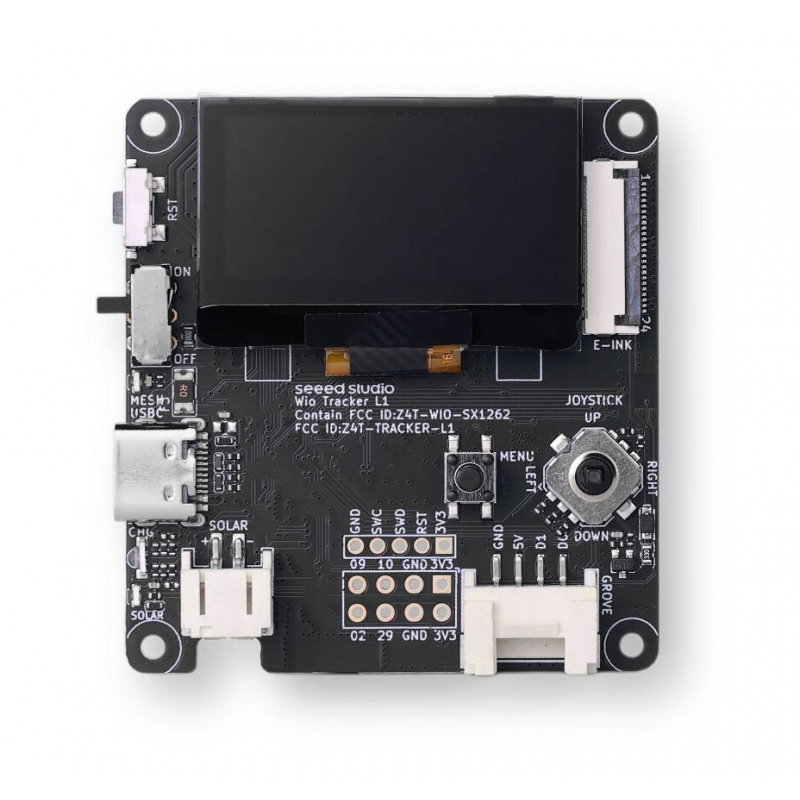

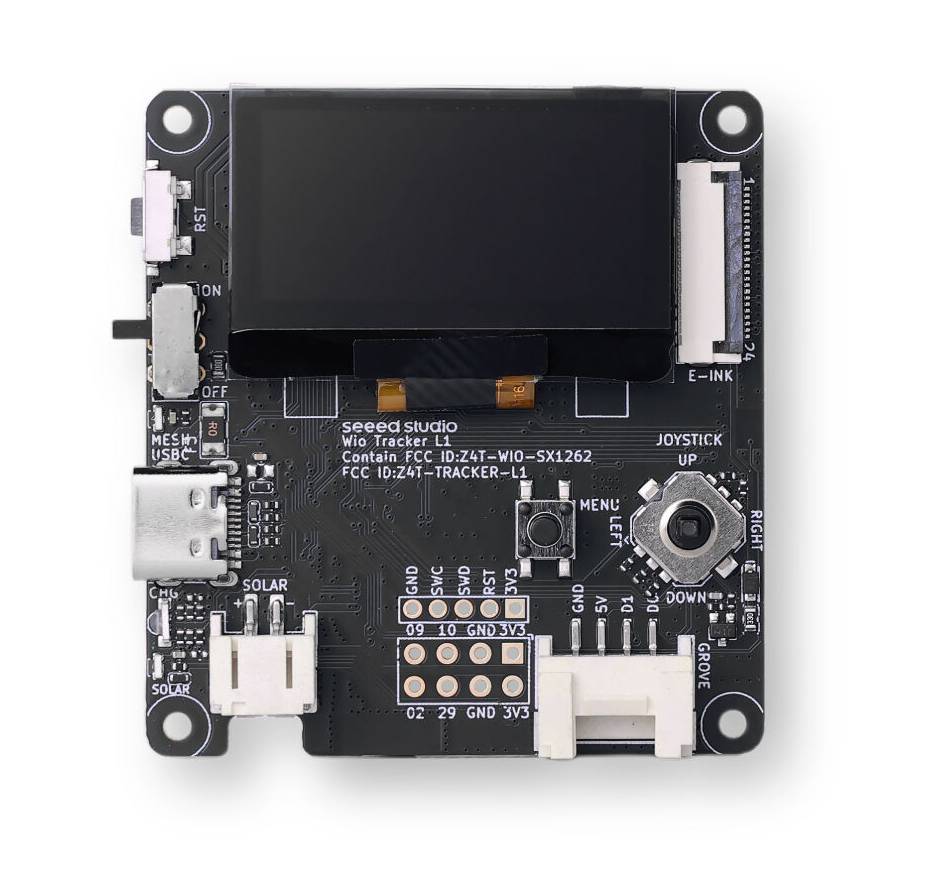

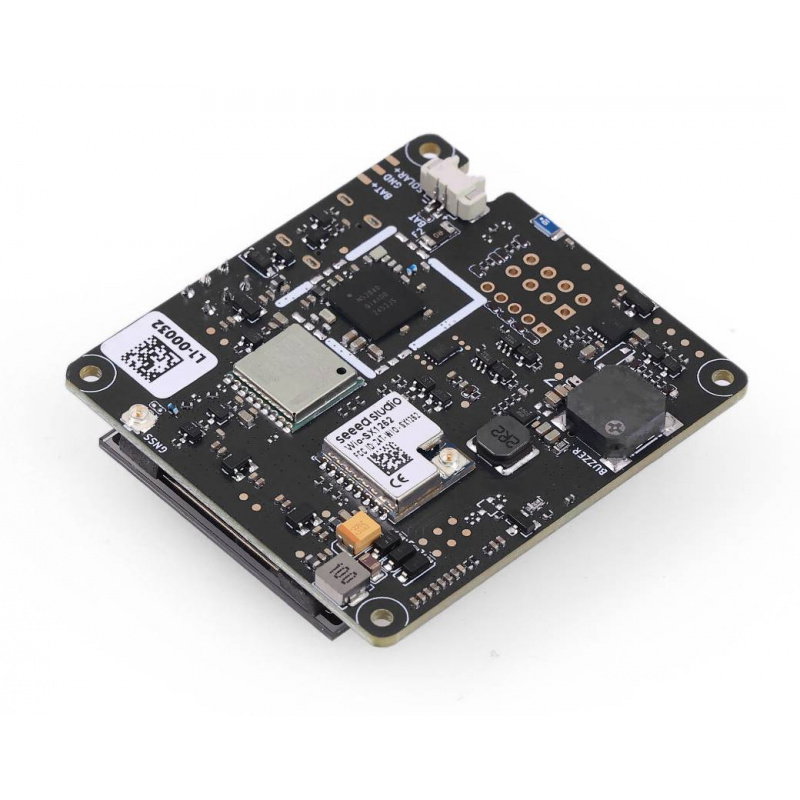

Wio Tracker L1 - LoRa Meshtastic Entwicklungsmodul mit GPS, nRF52840 und OLED-Bildschirm - Seeedstudio 114993648.
Der Wio Tracker L1 wird mit vorinstallierter Meshtastic-Firmware geliefert.
Hauptmerkmale des Wio Tracker L1
- LoRa von 862 MHz bis 930 MHz : Kommunikation über große Entfernungen bei geringem Stromverbrauch
- nRF52840 Mikrocontroller : effizientes ARM Cortex-M4-System mit einer Taktfrequenz von bis zu 64 MHz
- GPS L76K : Unterstützt die Systeme GPS, BeiDou, GLONASS und QZSS.
- 1,3-Zoll-OLED-Display : Klare Anzeige von Daten und Gerätestatus
- Meshtastic-Unterstützung : Fertige Firmware zur Erstellung von Mesh-Netzwerken
- Vielseitige Stromversorgung : USB Typ-C, Solarpanel oder Lithium-Ionen-Akkus
- Grove-, UART-, IIC- und GPIO-Schnittstellen : komfortable Integration mit Sensoren und Erweiterungsmodulen
- Bluetooth 5.0 : Einfache Kommunikation mit einer mobilen Anwendung

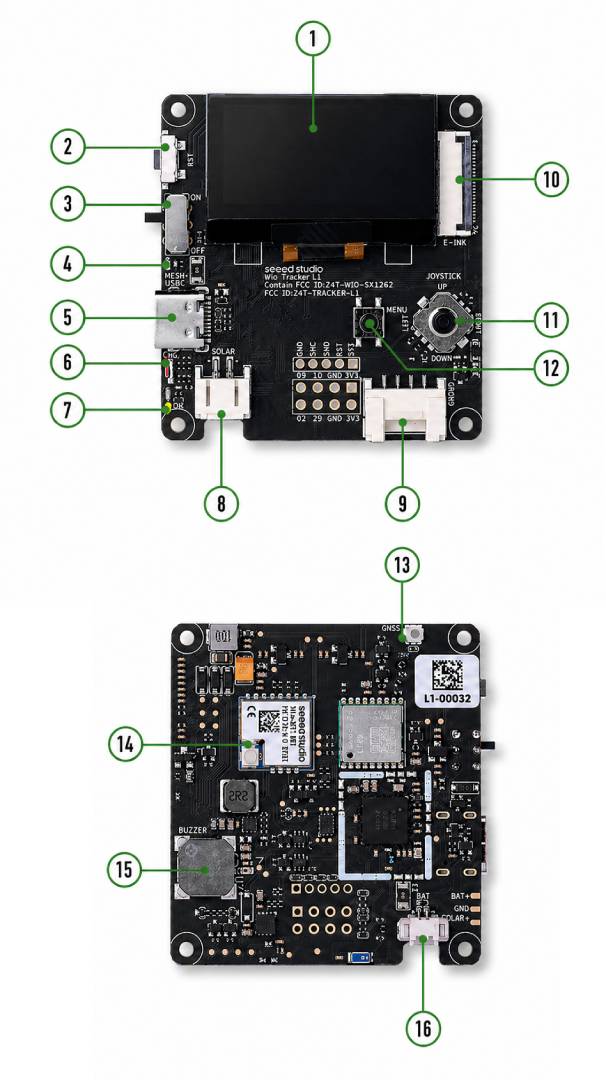

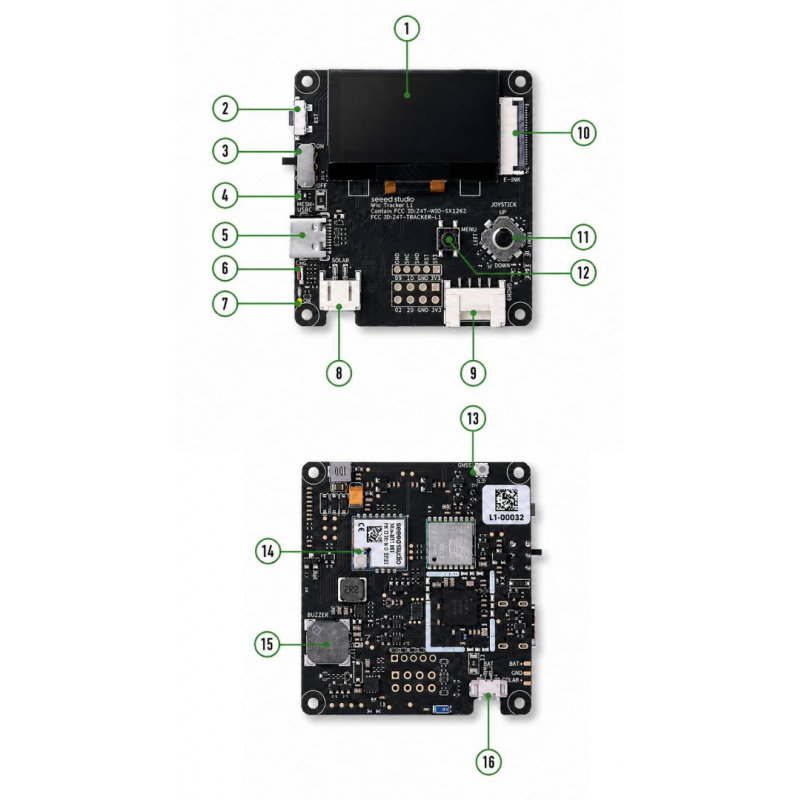

Wio Tracker L1 Platinenaufbau
Das Wio Tracker L1 Board ist für schnelles Prototyping und die einfache Integration mit zusätzlichen Modulen konzipiert. Wichtige Anschlüsse, Tasten und Anzeigen sind leicht zugänglich , was die Installation in mobilen, Feld- und IoT-Projekten vereinfacht.
- 1,3-Zoll-OLED-Display
- Reset-Taste
- Netzschalter
- Mesh-Status-LED (gelb)
- USB-Typ-C-Anschluss
- Ladestatus-LED (rot)
- Status-LED für Solarpanel (gelb)
- Solarmodulanschluss
- Grove-Verbinder
- 24-poliger E-Ink-Display-Anschluss
- 4-Wege-Joystick
- Menü-Schaltfläche
- GPS-Antennenanschluss
- LoRa-Antennenanschluss
- Summer
- Batterieanschluss

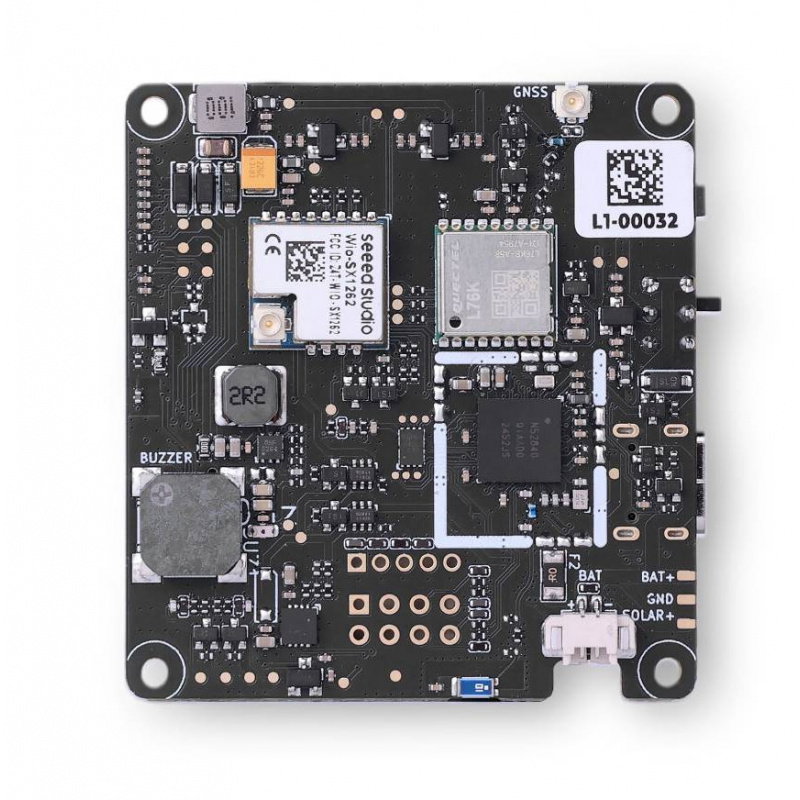

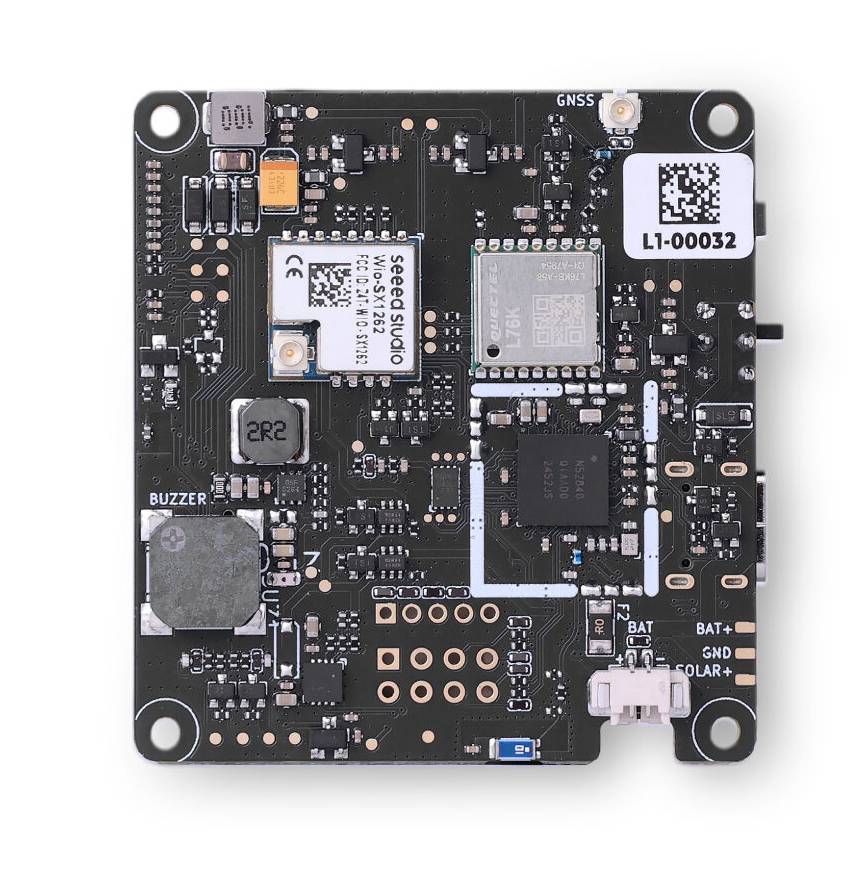

Anordnung der Bauteile auf der Platine.

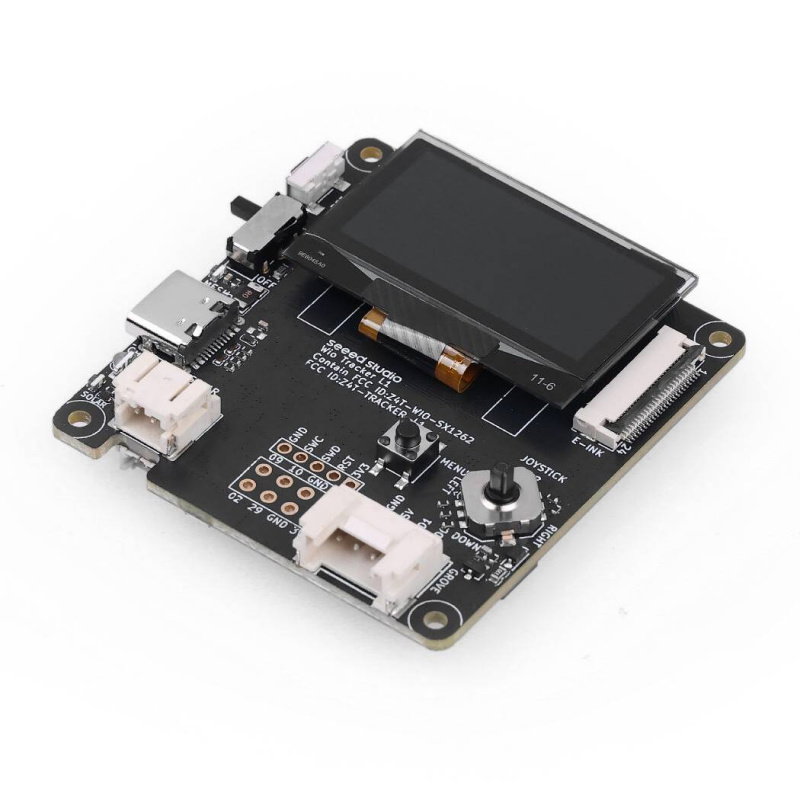

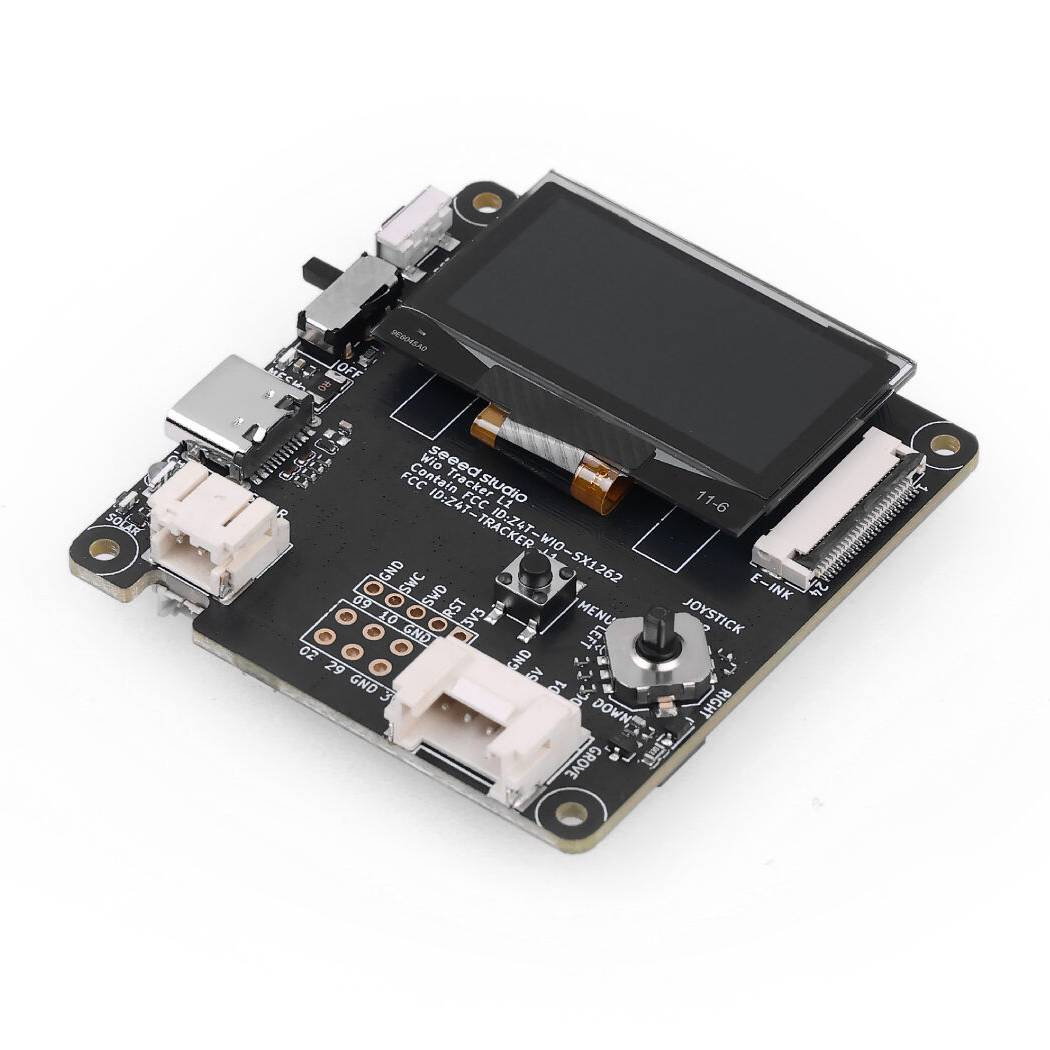

Die Kompatibilität mit dem Grove-Ökosystem ermöglicht die Erweiterung mit Sensoren.
Meshtastic in der LoRa-Kommunikation
Der Wio Tracker L1 ist mit der Meshtastic -Software kompatibel, die den Aufbau dezentraler Mesh-Kommunikationsnetzwerke ermöglicht . Geräte können Nachrichten untereinander austauschen, ohne auf Internet oder Betreiberinfrastruktur zugreifen zu müssen . Dies ist besonders nützlich im Außeneinsatz, bei Expeditionen, Notfalleinsätzen und Überwachungsprojekten. Die Kombination aus LoRa-Technologie, dem energieeffizienten nRF52840-Chip und GPS-Ortung ermöglicht den Aufbau praktischer Kommunikations- und Positionsverfolgungssysteme.
Technische Spezifikationen des Wio Tracker L1
- Mikrocontroller: Nordic nRF52840, ARM Cortex-M4 mit FPU
- Taktfrequenz: bis zu 64 MHz
- Flash-Speicher: 1 MB
- RAM: 256 kB
- LoRa: Wio-SX1262, 862 MHz bis 930 MHz
- Bluetooth: 5.0
- GPS: L76K, GPS / BeiDou / GLONASS / QZSS
- Display: OLED 1,3''
- Bildschirmauflösung: 128 x 64 Pixel
- Schnittstellen: Grove UART/IIC/GPIO, PTH UART/IIC/GPIO/analog, SWD
- Displayanschluss: 24-polig
- Stromversorgung über USB Typ-C: 5 V/1 A
- Solarstromversorgung: 5 V/1 A, 2 mm 2-poliger Stecker
- Batteriebetrieb: 3,7 V/1 A, JST 1 mm 2-poliger Stecker
- Abmessungen: 52 x 50 x 12 mm

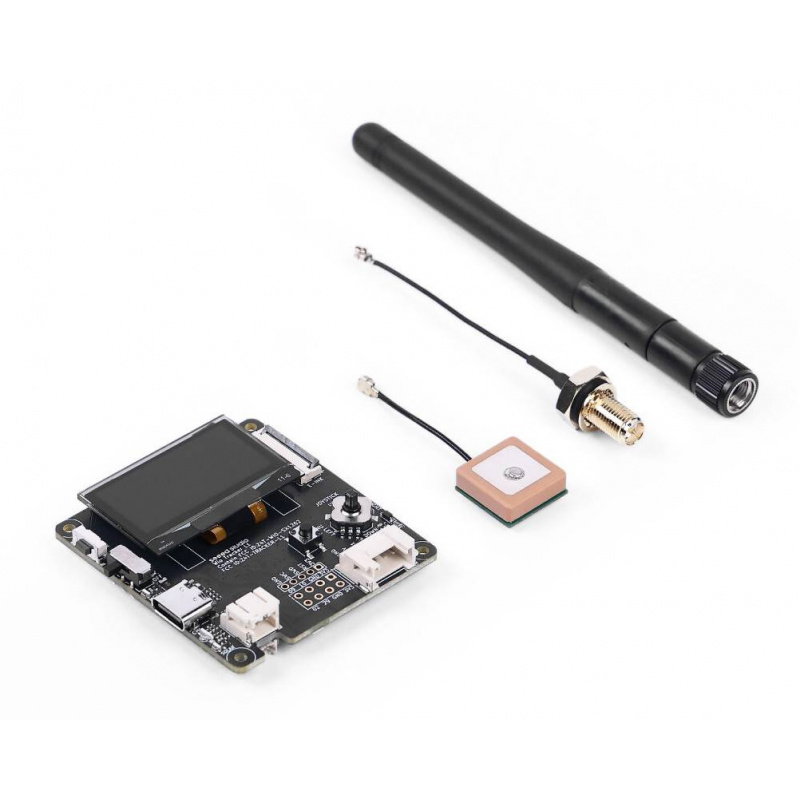

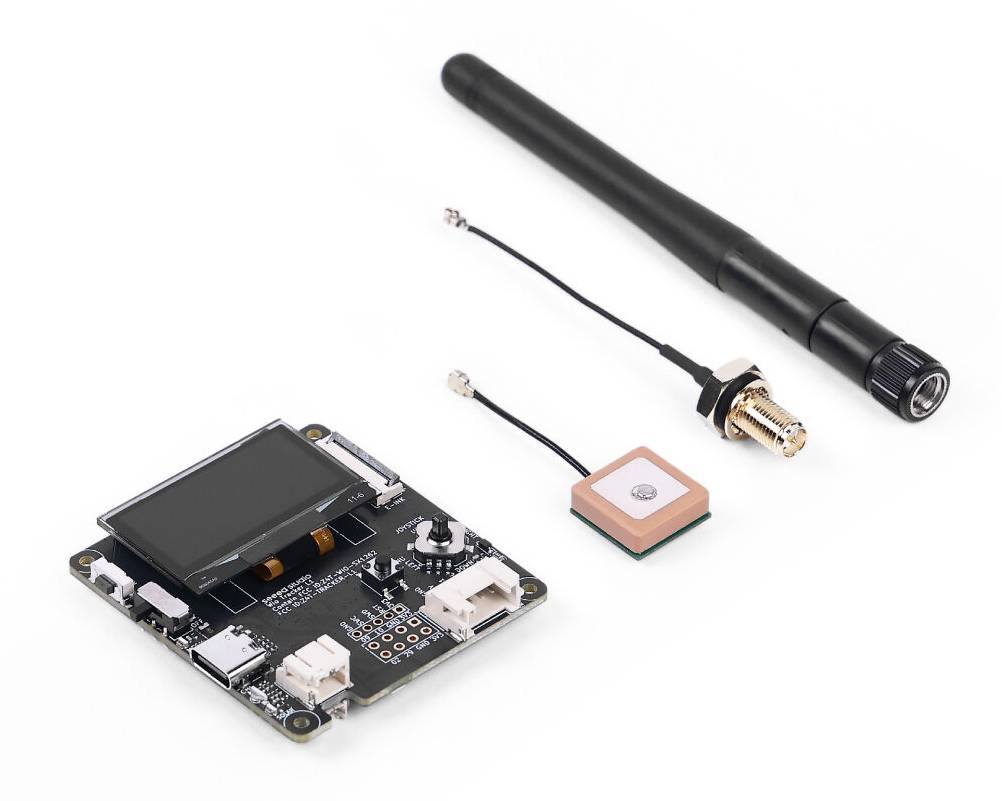

Inhalt des Sets
- 1x Wio Tracker L1 Board mit 1,3'' OLED-Display
- 1x LoRa-Antenne
- 1x HF-Kabel 60 mm RP-SMA Buchse auf IPEX
- 1x GPS-Antenne
Im Set enthaltene Elemente.
