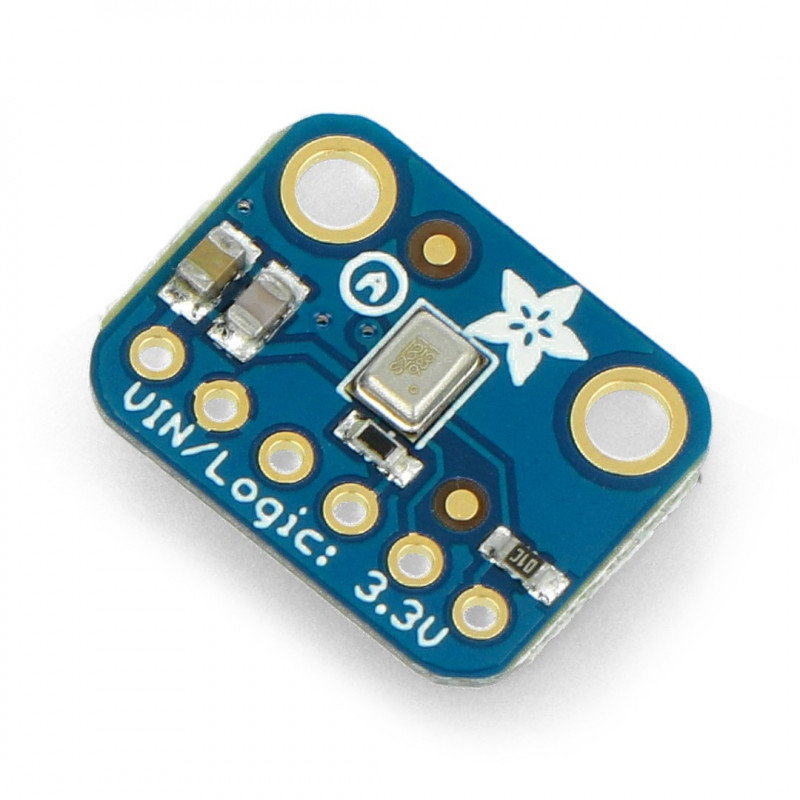

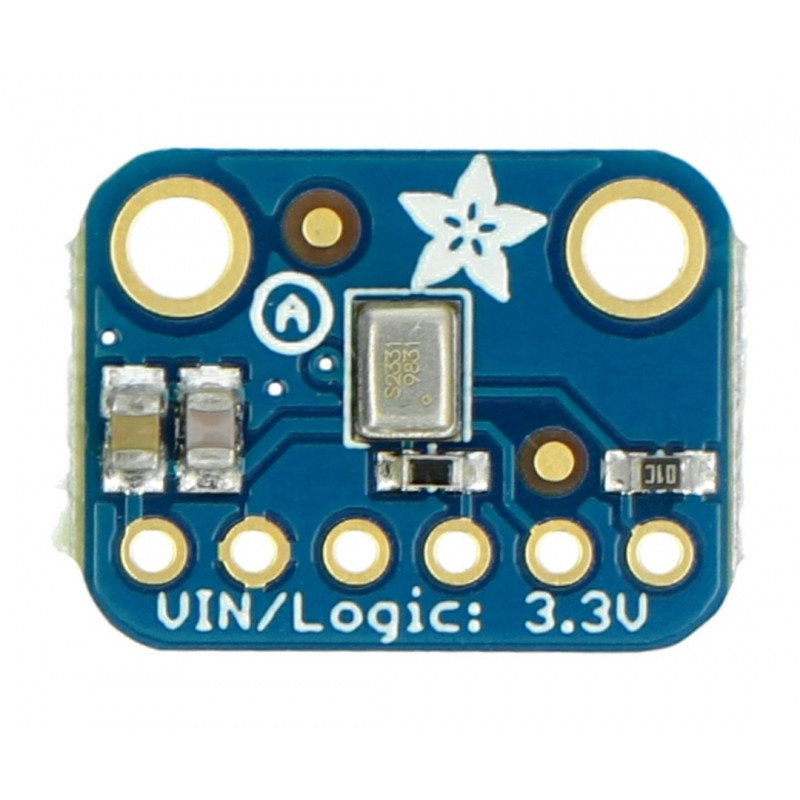

Produktbeschreibung: SPH0645LM4H - MEMS-I2S-Mikrofon - Adafruit 3421
Das Modul ist mit einem digitalen Mikrofon mit einem Bereich von 50 Hz bis 15 kHz ausgestattet, das mit einem I2S-Bus ausgestattet ist. Die Arbeitsspannung liegt zwischen 1,6 V und 3,6 V. Der Mikrofoneingang befindet sich an der Unterseite der Platine, denken Sie also daran, die Platine in Schallrichtung zu drehen. Das Gerät arbeitet mit dem I2S-Bus und funktioniert nur mit Geräten, die mit diesem Bus ausgestattet sind, zB Arduino M0 , Feather M0 oder Raspberry Pi .
Anschluss- und Pinbeschreibung
Das Modul hat einfache Goldpin-Anschlüsse zum Selbstlöten - 2,54 mm Raster, kommuniziert über I2S. Die Beschreibung der einzelnen Pins befindet sich in der Tabelle.

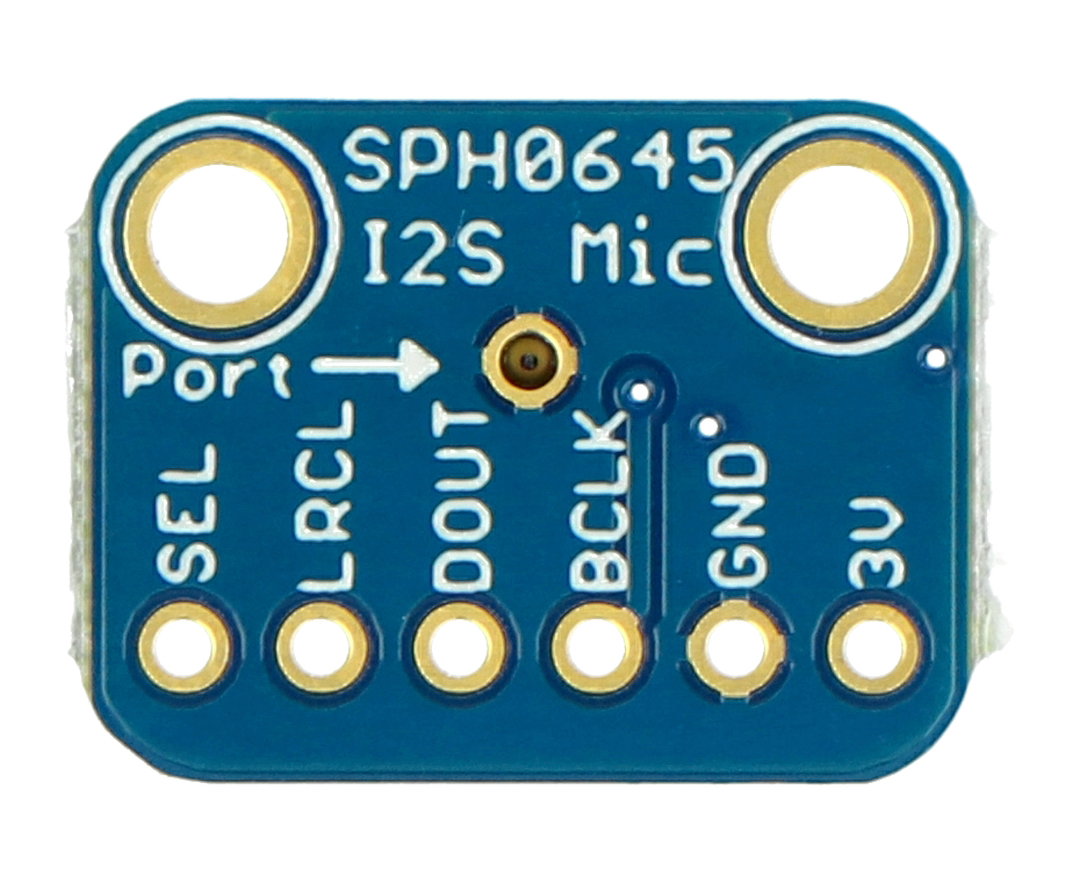

| Stift | Symbol | Beschreibung |
|---|---|---|
| 1 | 3V | Systemstromversorgung von 1,6 V bis 3,6 V. |
| 2 | Masse | Die Masse des Systems. |
| 3 | BCLK | Bit-Uhr. Eingang vom Mikrocontroller Informieren des Mikrofons über die Datenübertragungszeit. |
| 4 | AUS | Datenausgabe vom Mikrofon. |
| 5 | LRCL | Linke / rechte Uhr. Sagt Ihnen, wann Sie mit der Übertragung beginnen sollen. Im Low-Zustand überträgt es den linken Kanal, und im hohen Zustand - richtig. |
| 6 | AUSW | Kanalauswahl. Standardmäßig niedrig das heißt, es wird auf dem linken Kanal gesendet. Bei Verbindung mit High-Zustand wird der rechte Kanal übertragen. |
Technische Spezifikation von SPH0645LM4H
- Arbeitsspannung: 1,6 V bis 3,6 VV
- Arbeitsbereich: von 50 Hz bis 15 kHz
- Digitales Mikrofon
- Kommunikation: I2S
- Das Set enthält Goldstifte zum Selbstlöten
- Abmessungen: 17 x 13 x 2 mm
