Produktbeschreibung: Bigtreetech Octopus Pro V1.0.1 STM32F446ZET6 /STM32F429ZGT6 Grundplatine für 3D-Drucker
Bigtreetech Octopus Pro v1.0.1 Hochleistungs-Motherboard basierend auf dem 32-bit STM32F446ZET6/STM32F429ZGT6ARM Cortex M4 Mikrocontroller, getaktet mit 168 MHz und mit 1 Mb Flash Speicher. Octopus Pro unterstützt bis zu 8 Schrittmotorcontroller und kann somit 8 verschiedene Achsen steuern. Die Logikspannung des Bigtreetech Octopus Pro v1.0 Boards beträgt 5 V. Es unterstützt Open-Source-Software wie Marlin, Klipper oder Raspberry Pi und Octoprint. Unter anderem ist das Board auch mit einer WiFi-Schnittstelle und BL-Touch ausgestattet.

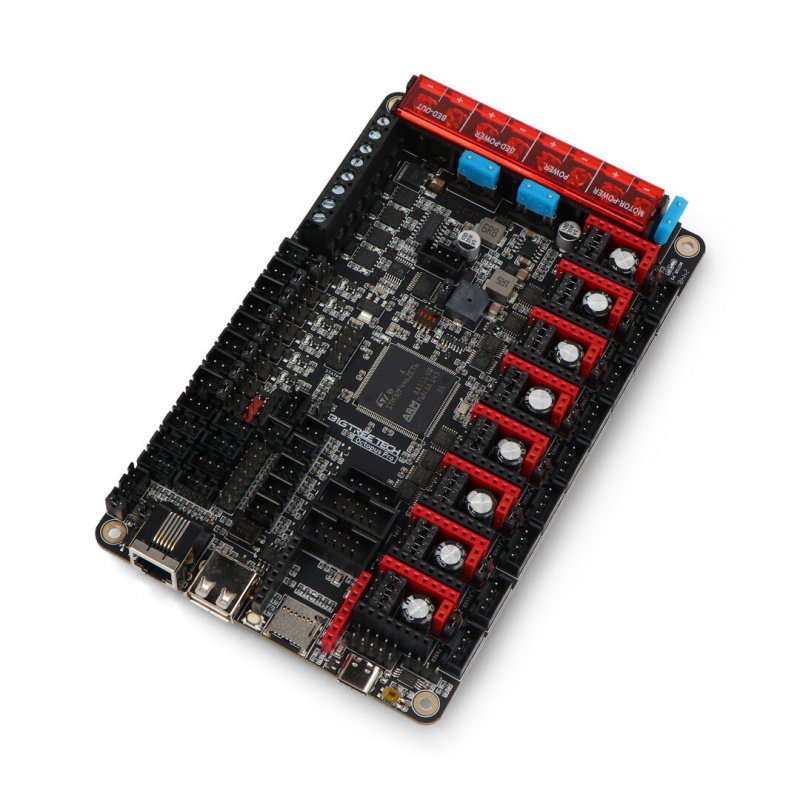

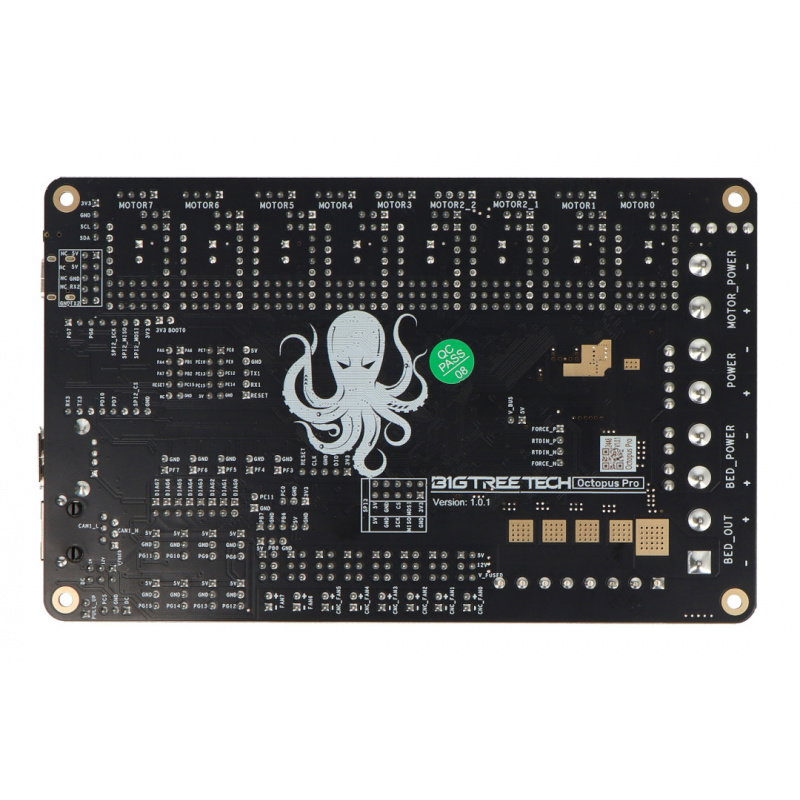

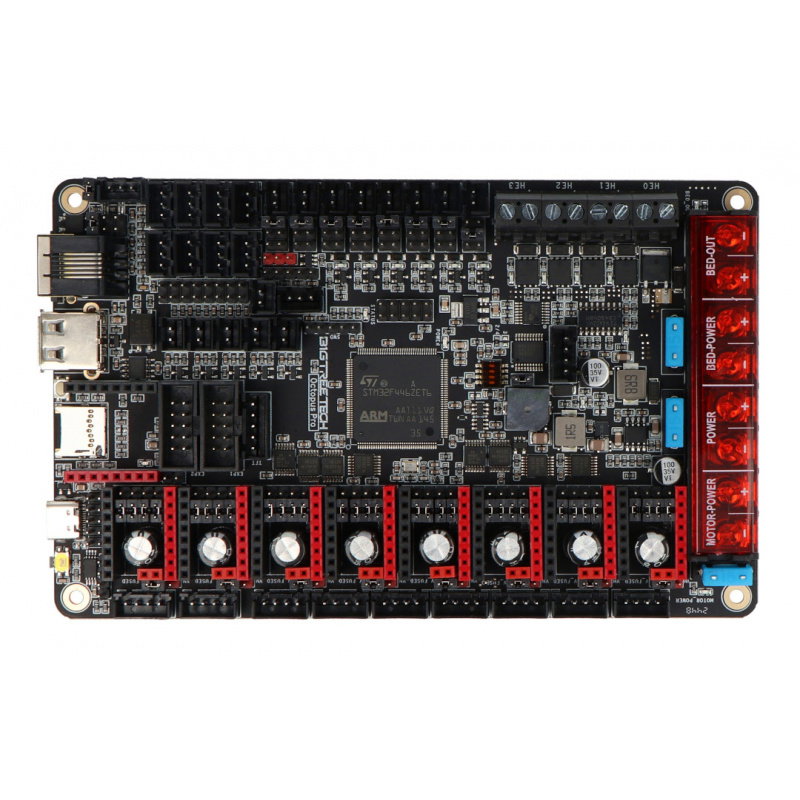

Bigtreetech Octopus Pro V1.0.1 Hauptplatine
Inhalt des Kits.
Hauptmerkmale der Bigtreetech Octopus Pro V1.0.1 Hauptplatine
- Basiert auf dem leistungsstarken STM32F446ZET6/STM32F429ZGT6 ARM Cortex M4 Chip.
- Es ist mit allen notwendigen Anschlüssen ausgestattet, um die verschiedenen Komponenten des 3D-Druckers anzuschließen.
- Er unterstützt bis zu 8 Stepper-Treiber, um bis zu 8 verschiedene Achsen zu steuern.
- Die Kommunikation mit den Motortreibern kann über SPI, UART, STEP/DIR Schnittstellen erfolgen.
- Die Logikspannung beträgt 5 V.
- Unterstützt Motoren von 12 V bis 60 V.
- Unterstützt Bigtreetech Touchscreen-Display und Standard LCD12864, LCD2004, etc.
- NTC1000K*5 Thermistor + MAX31865 Chip.
- Verfügt über die Erweiterungsschnittstellen Fil-DET, PWR-DET, PS-ON, BL-Touch, etc.
- Unterstützt Open-Source-Software wie Marlin, Klipper, Raspberry Pi und Octoprint.
- Integrierter USB-Typ-C-Anschluss und microSD-Kartensteckplatz.
- Software-Update über SD-Karte.
- Die Abmessungen des Boards betragen 160 x 100 mm.

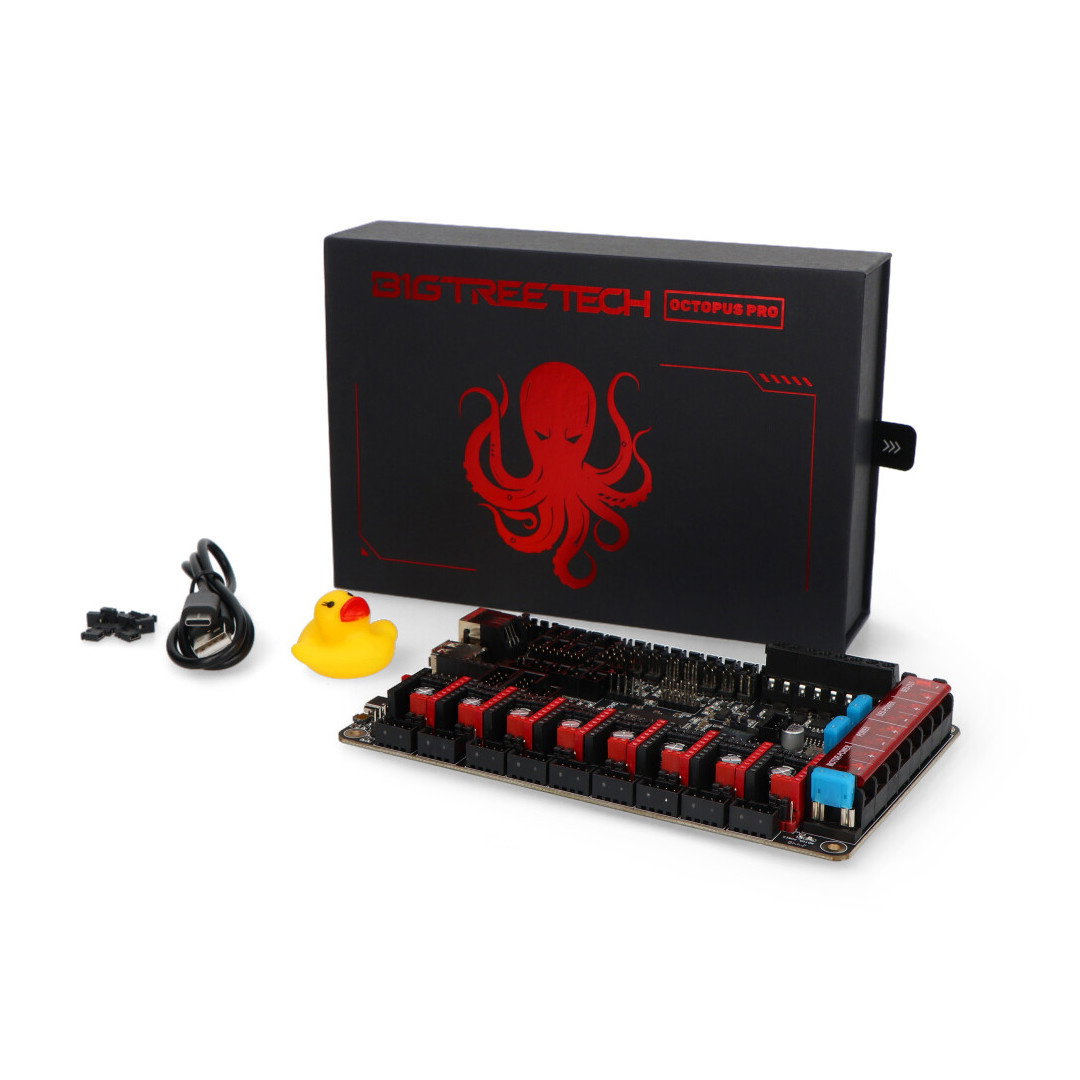

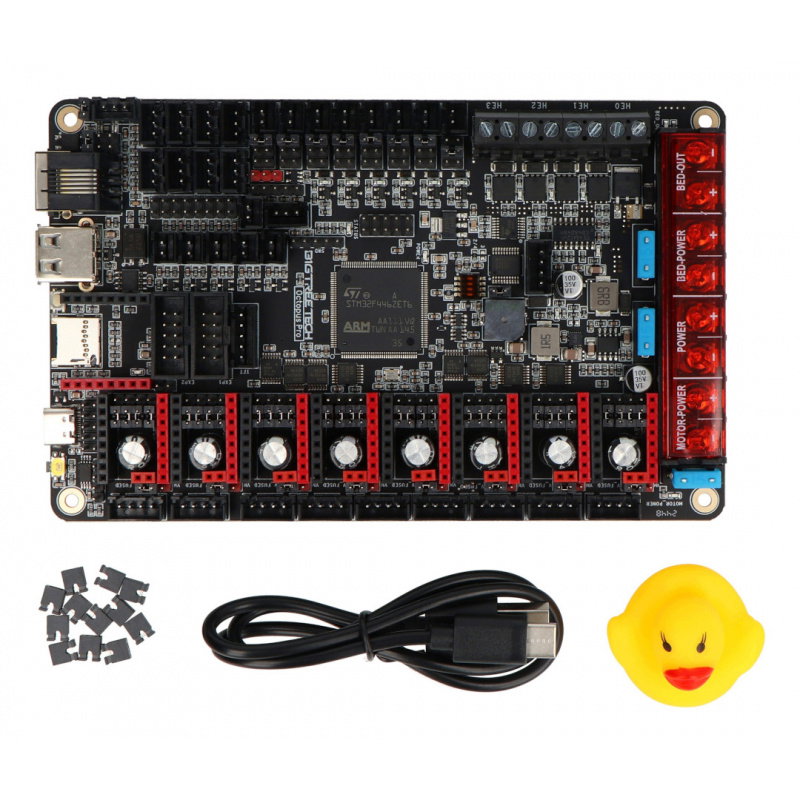

Inhalt des Kits
- Bigtreetech Octopus Pro V1.0.1 Hauptplatine
- USB Typ A - USB Typ C Kabel
- Steckbrücken
- Sicherung
| Technische Daten | |
|---|---|
| Mikrocontroller: | STM32F446ZET6/STM32F429ZGT6 mit ARM Cortex M4 Kern (Versionen werden zufällig ausgeliefert) |
| Eingangsspannung: | 24 V DC |
| Logische Spannung: | 5 V |
| Unterstützte Chip-Oprog: | Marlin, Klipper, Raspberry Pi und Octoprint |
| WiFI Schnittstelle: | ESP8266 |
| Lüfter-Schnittstelle: |
6 x PWM-gesteuert |
| Erweiterungsschnittstellen: | SPI, UART, CAN BUS, I2C, LED RGB, Fil-DET, PWR-DET, PS-ON, BL-Touch, etc. |
| Unterstützte Schrittmotortreiber: |
DRV8825, A4988, usw. |
| Unterstützte Schrittmotortreiber-Schnittstellen: | SPI, UART, STEP/DIR |
| Motortreiber-Sockel: | MOTOR0, MOTOR1, MOTOR2, MOTOR3, MOTOR4, MOTOR5, MOTOR6, MOTOR7 |
| Temperatursensor-Schnittstellen: | THB, T0, T1, T2, T3 |
| PC-Kommunikationsschnittstellen: | USB Typ C |
| Unterstützte Dateiformate: | G-Code |
| Empfohlene Software: | Cura, Simplify3D, Pronterface, Repetier-Host, Makerware |
