Produktbeschreibung: Mini Base Board A - Basisplatine für Raspberry Pi CM4 - Waveshare 19887
Eine Miniatur-Basisplatine, die für den Minicomputer Raspberry Pi Compute Module 4 entwickelt wurde und die Erweiterung und Verwendung des Moduls in einer Vielzahl von Projekten erleichtert. Es bietet ähnliche Schnittstellen wie der Raspberry Pi 4B, der, wenn er mit dem CM4 verbunden ist, als Ersatz für einen Standard-Raspberry Pi-Minicomputer verwendet werden kann. Das Basisboard von Waveshare bietet umfangreiche Anschlussmöglichkeiten, darunter Gigabit Ethernet, USB 2.0, HDMI, CSI und DSI. Zusätzlich bietet es einen 40-poligen GPIO-Anschluss, einen microSD-Kartenslot und einen Anschluss für M.2 M KEY und NVMe SSD. Es ist ideal für fortgeschrittene Projekte, die einen kleinen Formfaktor erfordern.

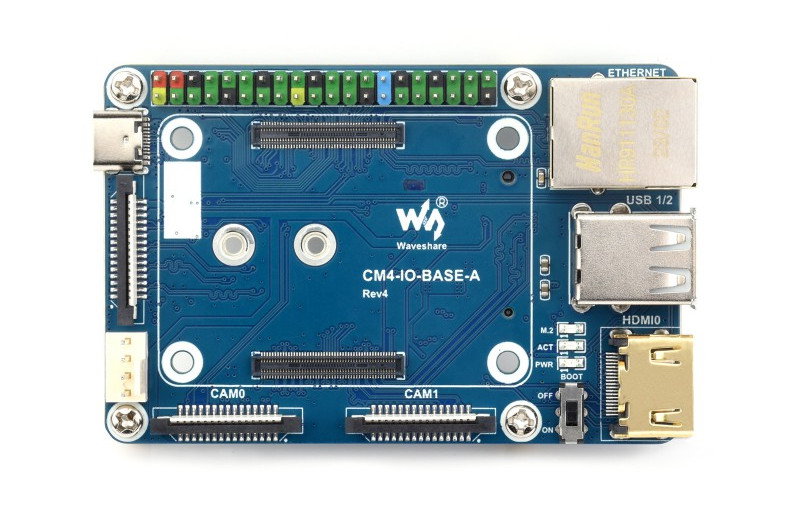

Mini Base Board A - ein Basisboard für den Raspberry Pi CM4 - Waveshare 19887.
Raspberry Pi CM4 Compute Modul 4.
Was ist das Raspberry Pi Compute Module 4?
Das Raspberry Pi CM4 ist eine kompakte Version des Raspberry Pi 4B Minicomputers, ausgestattet mit einem Broadcom BCM2711 Prozessor. Das Modul verfügt außerdem über eine drahtlose WiFi-Kommunikation und einen U.FL-Anschluss für die Montage einer externen Antenne. Das CM4 zielt auf den industriellen Bereich ab und bietet Raspberry-Funktionen ohne direkte Anschlüsse wie USB oder HDMI, sondern gibt Schnittstellen über mehrpolige Stecker aus.
Komponenten des Mini Base Board A
- CM4-Sockel - kompatibel mit allen Versionen des Compute Modules
- USB C - für die Stromversorgung / Programmierung
- DSI - Display-Anschluss
- FAN - Lüfteranschluss
- CSI - zwei Kameraanschlüsse
- HDMI0 - unterstützt 4K 30 fps Ausgabe
- USB 2.0 - zwei Anschlüsse für den Anschluss von USB-Geräten
- RJ45 Gigabit Ethernet - unterstützt 10 / 100 / 1000 Mbs Netzwerk
- M.2-LED - zeigt den Betriebsstatus der M.2-Schnittstelle an
- ACT LED - zeigt den Betriebsstatus des Raspberry Pi CM4 an
- PWR LED - zeigt den Stromstatus des Raspberry Pi CM4 an
- BOOT-Schalter - ON - CM4 bootet von der USB-C-Schnittstelle; OFF - CM4 bootet von eMMC oder microSD-Karte
- 40-poliger GPIO-Anschluss
- MicroSD-Steckplatz - zum Einstecken einer Speicherkarte
- HDMI1 FFC - unterstützt 4K 30 fps Ausgabe
- USB 2.0 FFC
- USB-HUB
- M.2-Sockel - unterstützt verschiedene Arten von NVME-SSD oder Kommunikationsmodule mit PCIE M.2 KEY-M-Schnittstelle

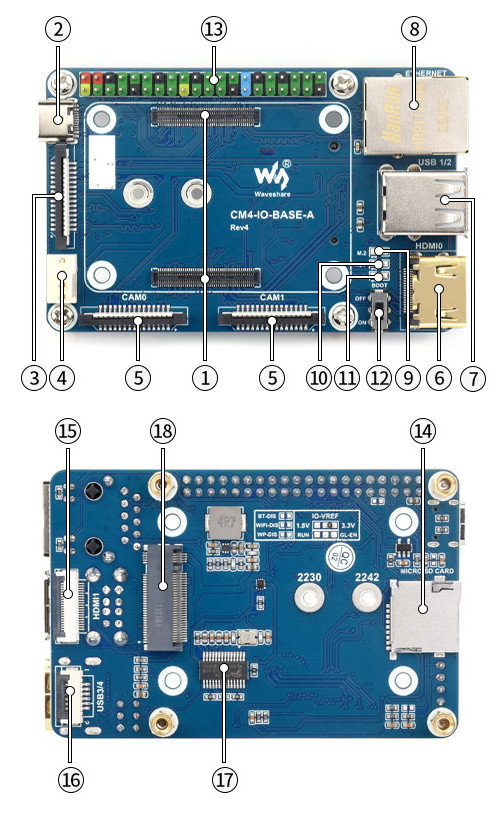

Elemente auf dem Mini Base Board A.

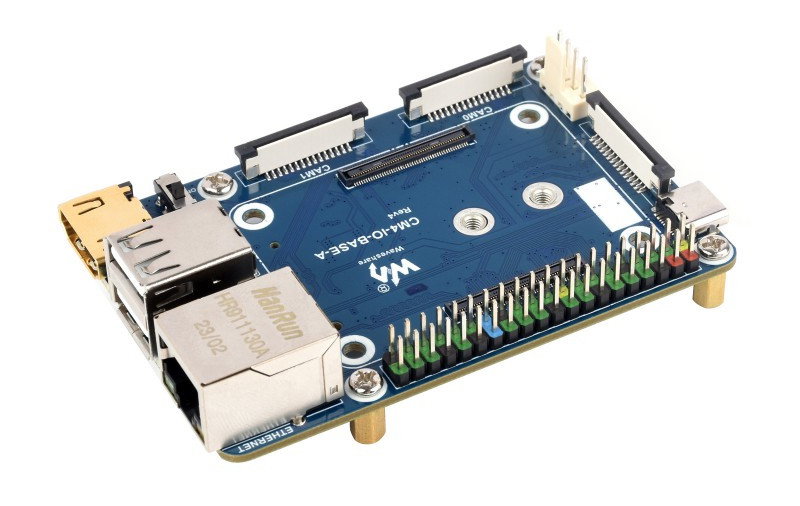

Das Mini Base Board A ist die ideale Lösung für Projekte, die eine kompakte Größe erfordern.
Technische Daten des Mini Base Board A
- Bestimmungsgemäße Verwendung: Raspberry Pi Rechenmodul 4
- Schnittstellen kompatibel mit Raspberry Pi 4B
- Statusanzeige: LEDs
- Spannung des Lüfteranschlusses: 5 V
- Stromversorgung: USB C
- Spannung der Stromversorgung: 5 V
- Abmessungen: 85 x 56 mm
Inhalt des Kits
- Mini Base Board A - Basisplatine für Raspberry Pi CM4
- Befestigungsschraube
