Produktbeschreibung: Power Management Hat (B) - Energieverwaltungsmodul - Overlay für Raspberry Pi - Waveshare 23452
DerPower Management Hat (B) ist ein Overlay für das Raspberry Pi Board, das die Energieverwaltung ermöglicht. Das Overlay ist mit einem Dual-Core RP2040-Prozessor ausgestattet, der mit bis zu 133 MHz getaktet ist und für die Steuerung des Geräts zuständig ist. Er ermöglicht dem Benutzer eine Reihe nützlicher Funktionen, wie z. B. das zeitgesteuerte Ein- und Ausschalten oder die Messung der Betriebsspannung und des Stromverbrauchs. Der Power Management Hat (B) ist außerdem mit dem MP28167-A Buck-Boost-Chip ausgestattet, der eine schnelle Reaktion auf Lasttransienten ermöglicht.
Das Produkt ist mit dem Raspberry Pi 4B kompatibel!
Schauen Sie sich auch das Benutzerhandbuch des Herstellers an.

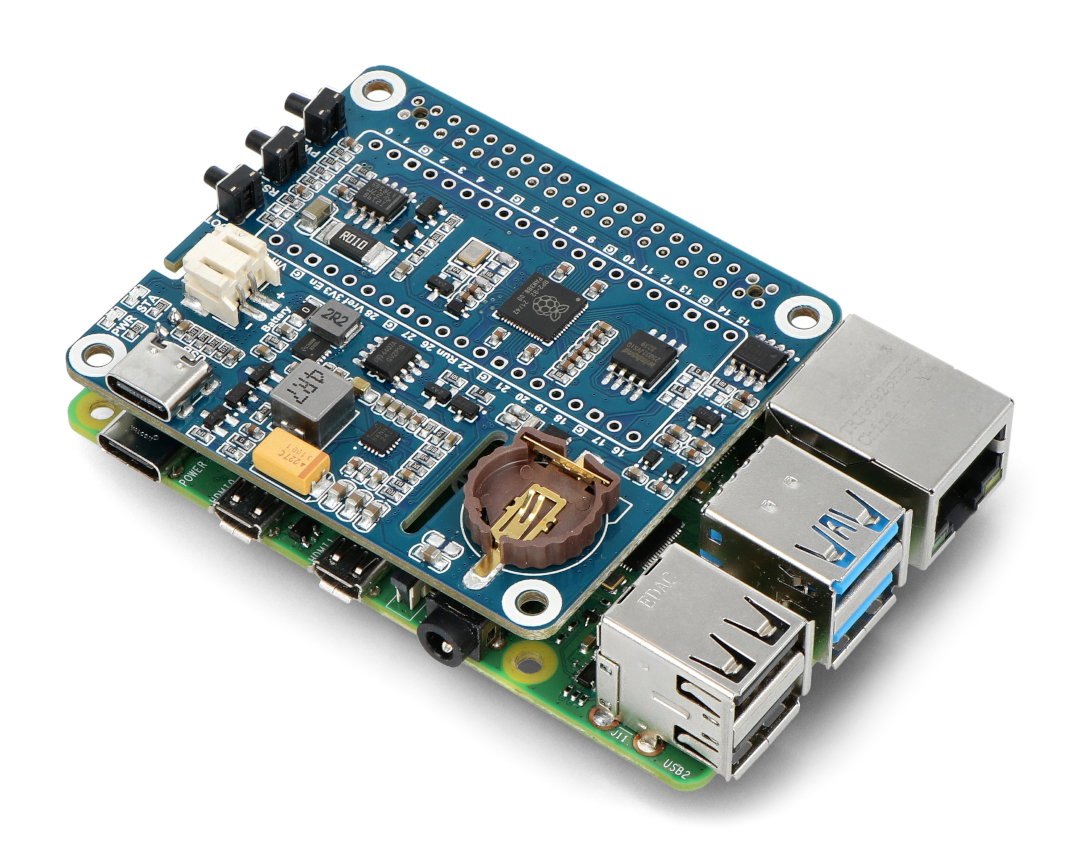

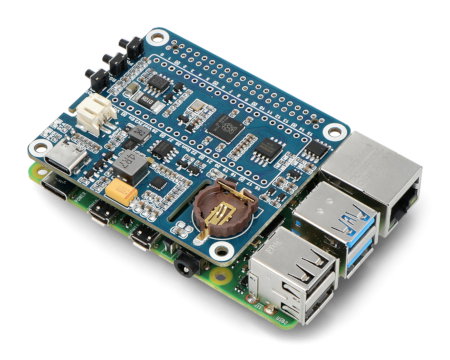

Nur das Overlay ist Gegenstand des Verkaufs. Der Raspberry Pi muss separat erworben werden.

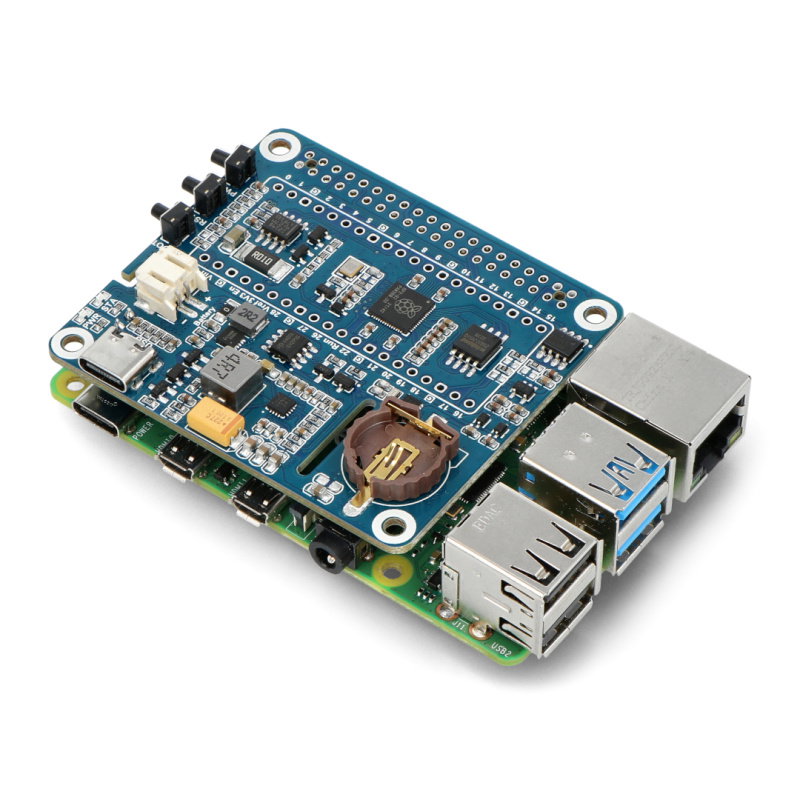

Power Management Hat (B) - Power Management Modul - Overlay für Raspberry Pi - Waveshare 23452.
Besondere Merkmale des Boards
- Verfügt über einen 40-poligen GPIO-Anschluss, der mit Boards der Raspberry Pi-Serie kompatibel ist
- Es ist mit einem Dual-Core ARM Cortex M0+ Prozessor ausgestattet, der mit bis zu 133 MHz getaktet ist
- Er hat einen eingebauten hochpräzisen RTC-Chip PCF8523
- Integrierter MP28167-A DC-Buck-Boost-Chip für schnelle Reaktion auf Lasttransienten
- Enthält eine eingebaute benutzerdefinierte Taste, die zum Starten des Raspberry Pi, zum sicheren Herunterfahren oder für andere benutzerdefinierte Funktionen verwendet werden kann, je nach individuellem Bedarf
- Er ist mit einer Reihe von Schutzschaltungen wie Gegenstrom und Gegenleistung ausgestattet, um einen stabilen und sicheren Betrieb zu gewährleisten
- Es verfügt außerdem über eine Spannungs-/Stromüberwachungsschaltung, die die Betriebsspannung und den Strom des Raspberry Pi in Echtzeit überwacht

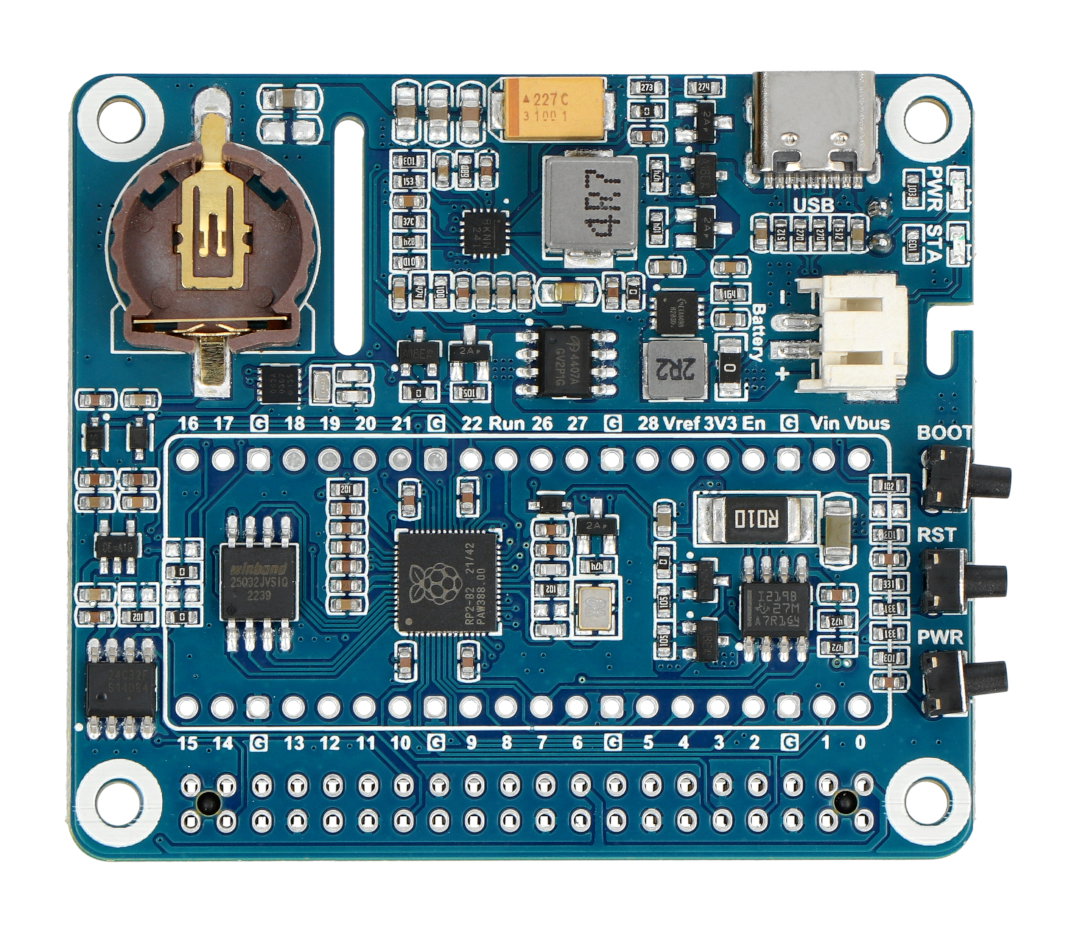

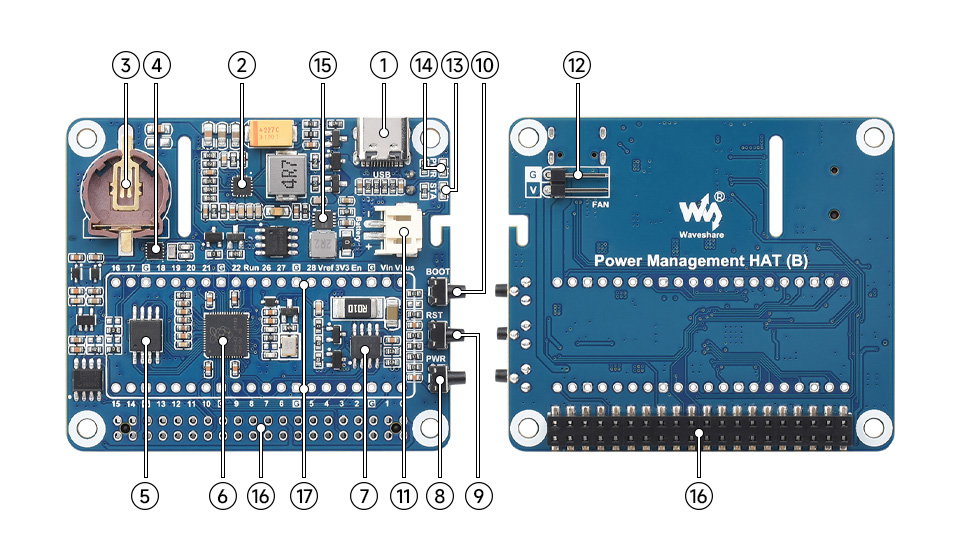

Anordnung der Komponenten
- USB Typ C für Programmierung, USB-Kommunikation und Stromversorgung
- MP28167-A Buck-Boost-DC-IC für schnelle Reaktion auf Lasttransienten
- CR1220-Batteriehalter für eine stabile Stromversorgung des RTC-Chips
- PCF85063 RTC-Chip
- W25Q32JVSSIQ 4 MB NOR-Flash-Chip
- Dual-Core-Prozessor RP2040, Frequenz bis zu 133 MHz
- INA219 Null-Drift, bidirektionaler Strom-/Leistungsmonitor
- Benutzertaste, die als Einschalttaste verwendet wird
- Reset-Taste
- BOOT-Taste - drücken Sie gleichzeitig die Reset-Taste, lassen Sie die Reset-Taste los und dann die BOOT-Taste, um in den Programmiermodus zu gelangen
- PH2.0-Akku-Anschluss
- Stecker für den Anschluss des Lüfters
- LED - Statusanzeige
- LED - Betriebsanzeige
- ETA6096 Hochleistungs-Lithium-Akku-Ladechip
- Raspberry Pi GPIO-Anschlüsse
- RP2040 Pinouts kompatibel mit Raspberry Pi Pico Pinouts, für den Anschluss an Pico Hat

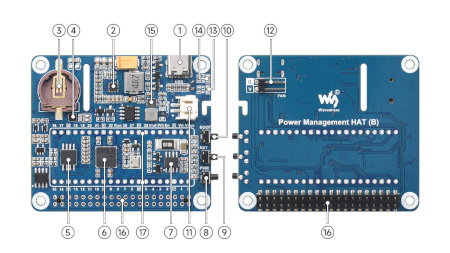

Anordnung der Komponenten auf der Platine.

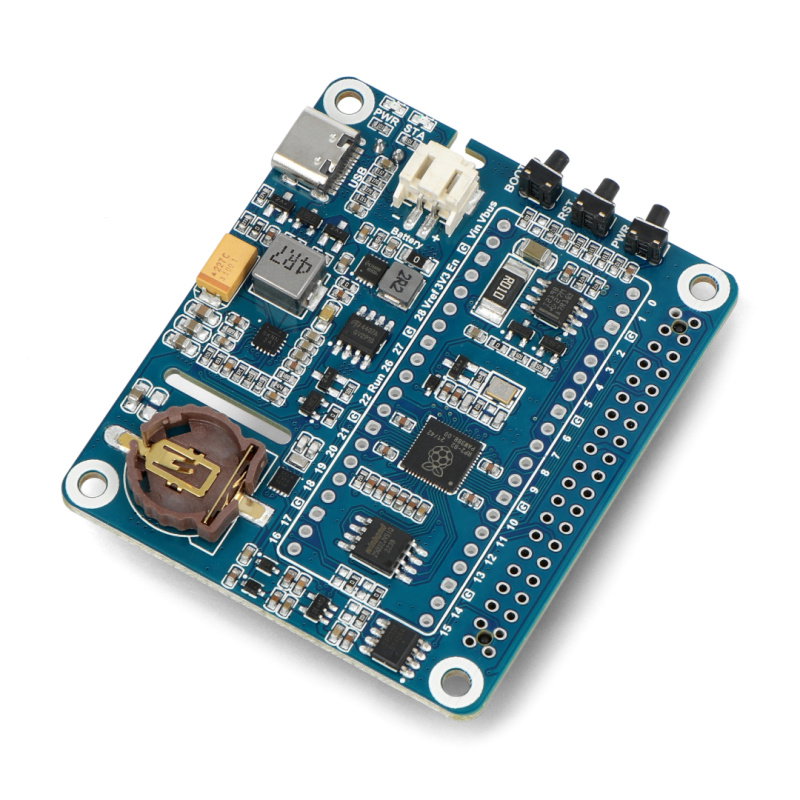

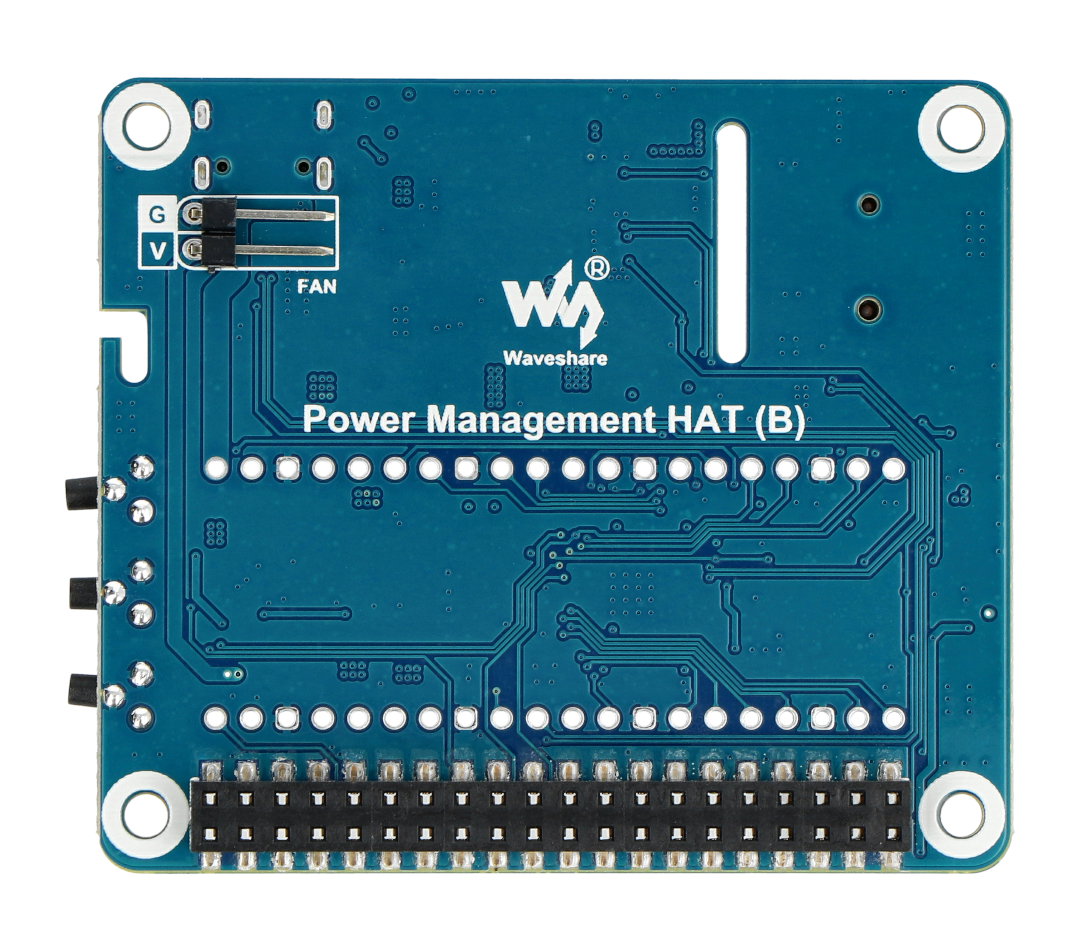

Overlay für Raspberry Pi von Waveshare.
Technische Daten des Moduls
- Eingebetteter Chip: RP2040
- Kommunikationsschnittstelle: UART + GPIO
- Kommunikationsgeschwindigkeit: standardmäßig 115200 bps (konfigurierbar)
- Stromanschluss: USB-Anschluss oder PH2.0-Anschluss
- Eingangsspannung der Stromversorgung (USB): 5 V
- Eingangsspannung der Stromversorgung (PH2.0): 3,3 V bis 4,2 V (3,7 V Lithium-Batterie)
- Durchmesser der Montageöffnung: 3 mm
- Abmessungen der Leiterplatte: 56,5 x 65 mm

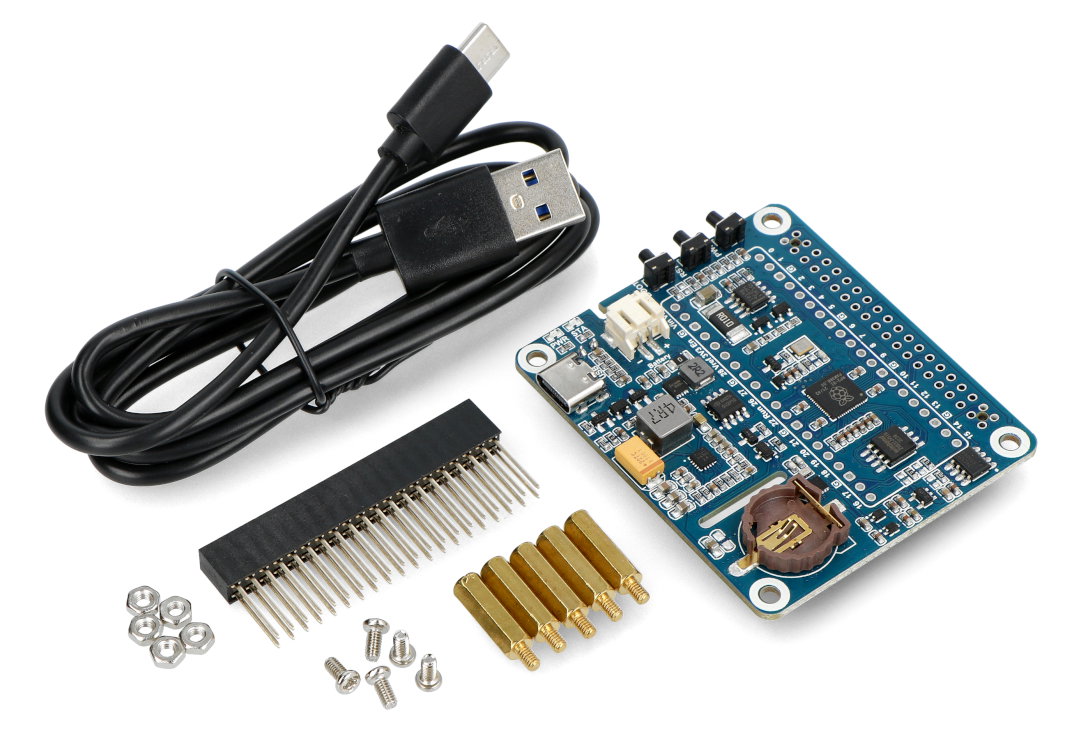

Inhalt des Kits
- Power Management Hat (B) - Power Management Modul - Aufsatz für Raspberry Pi - 1 Stück
- USB-Anschlusskabel
- 2,54 mm Steckerleiste
- Befestigungselemente - Schrauben, Unterlegscheiben, Abstandshalter

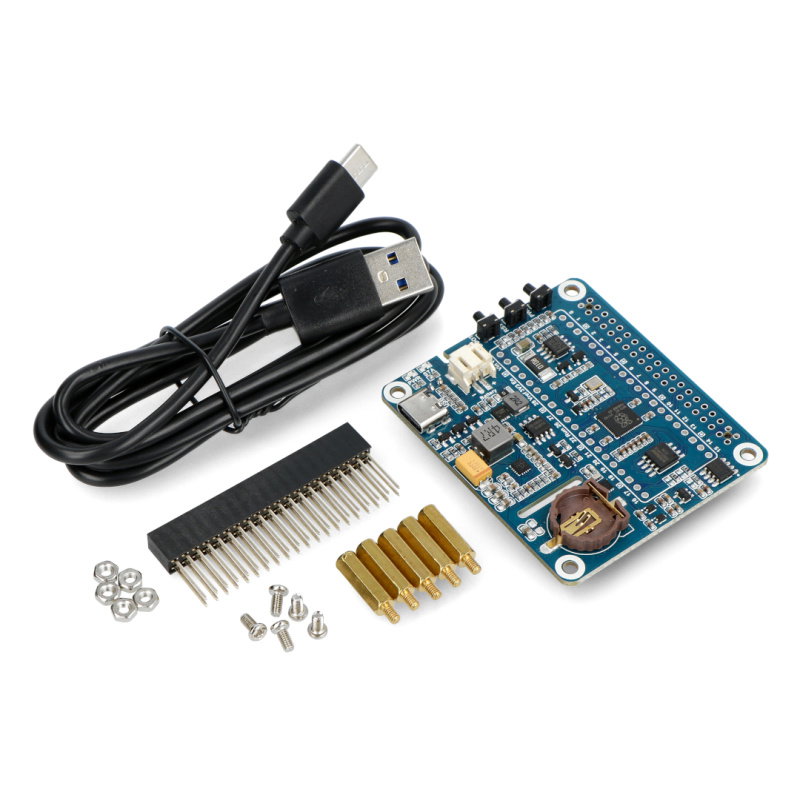

Im Bausatz enthaltene Elemente.
