Produktbeschreibung: Gravity - Glasfaser-Transceiver-Modul - UART - DFRobot TEL0153
Das Modul ist für die Signalübertragung ausgelegt. Dank vollständiger galvanischer Trennung gegen elektromagnetische Störungen arbeitet es mit 2.000.000 Baud bei einer Entfernung von bis zu 10 km . Das Produkt ist mit einem Blitzschutz ausgestattet. Es kann mit einem optischen Splitter bei der Realisierung von Netzwerken mit Sterntopologie (One-to-many-Sternvernetzung) verwendet werden. Das Modul ist mit einem Gravity -Anschluss ausgestattet. Es verwendet UART-Kommunikation.

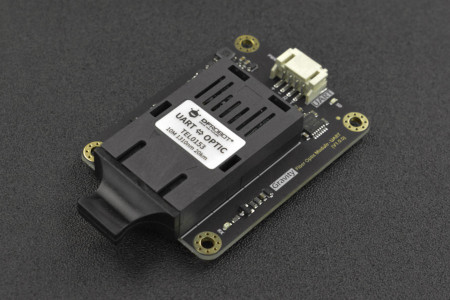

Gravity - Glasfaser-Transceiver-Modul - UART .

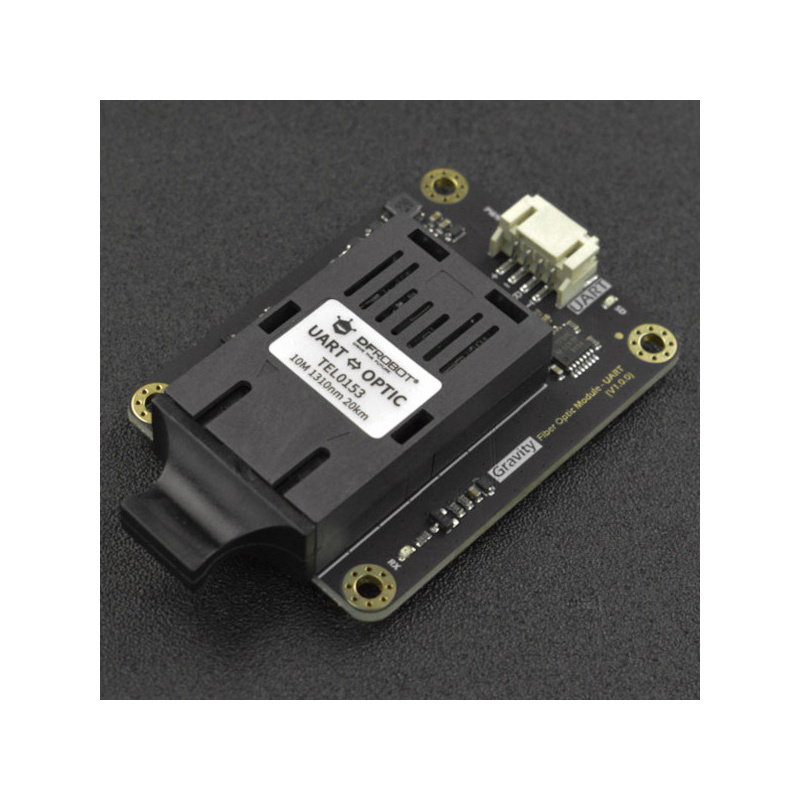

Auf dem DFRobot TEL0153-Modul platzierte Elemente .
Elemente auf der Modulplatine
- Schwerkraftanschluss: Verwendet die UART-Schnittstelle.
- PWR-LED: Betriebsanzeige. Leuchtet, wenn das Modul mit Strom versorgt wird.
- SD-LED : Fasertrennungsanzeige. Sie leuchtet auf, wenn die Glasfaser getrennt wird.
- TX-LED : Anzeige für Glasfaserübertragung. Blinkt beim Senden eines Signals.
- RX-LED : Empfangsanzeige. Blinkt bei Empfang eines Signals.

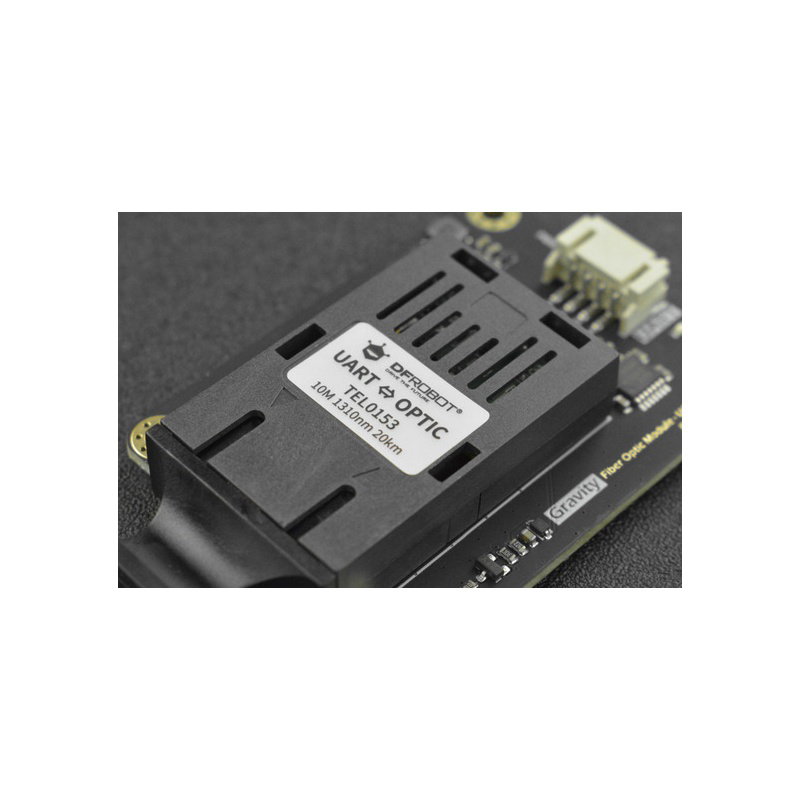

- SC-Glasfaser-Schnittstelle.
Modulspezifikation
- Versorgungsspannung: 3,3 bis 5 V
- Signalspannung: 3,3 bis 5 V
- Maximale Baudrate: 2.000.000 Baud
- Kommunikationsentfernung: bis zu 10 km
- Arbeitswellenlänge: 1310 nm
- Fasertyp: Singlemode
- Faserschnittstelle: SC
- Arbeitstemperatur: 0 °C bis 70 °C

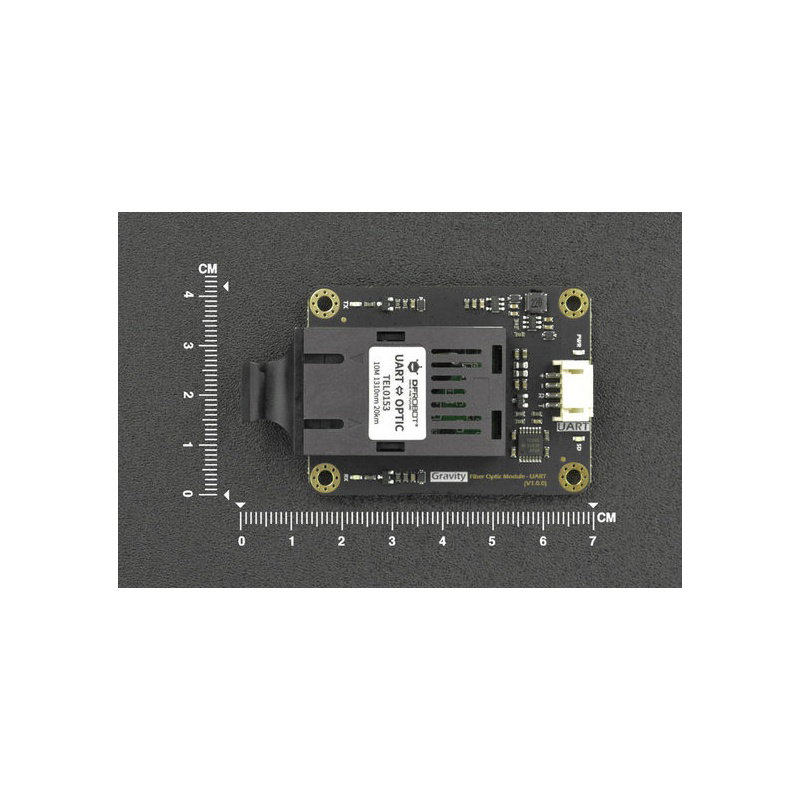

- Abmessungen: 57 x 42 mm
Inhalt des Kits
- Gravity - Glasfaser-Transceiver-Modul - UART - DFRobot TEL0153: 1 Stck.
- Schwerkraftkabel: 1 Stck.
Im Bausatz enthaltene Artikel .
