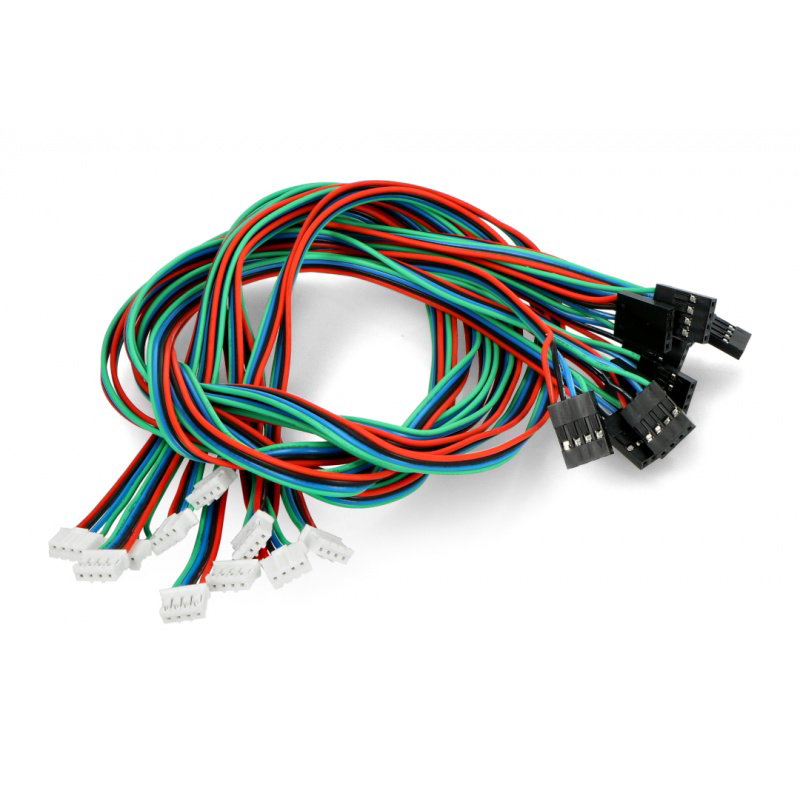

Produktbeschreibung: DFRobot Gravity - Sensoranschlusskabel für Arduino - 4-polig - I2C / UART - 50 cm - 10 Stück - FIT0773
Anschlusskabel mit einem Stecker der Gravity -Serie. Es wird von DFRobot hergestellt und dient dazu, den Sensor mit dem Hauptmodul - Arduino - zu verbinden. Es unterstützt die beiden beliebtesten Kommunikationsschnittstellen - den I2C -Bus und das UART -Protokoll. Die maximale Spannung sollte 50 V nicht überschreiten und der Strom sollte 1000 mA nicht überschreiten. Das Kit enthält 10 Stück Kabel .

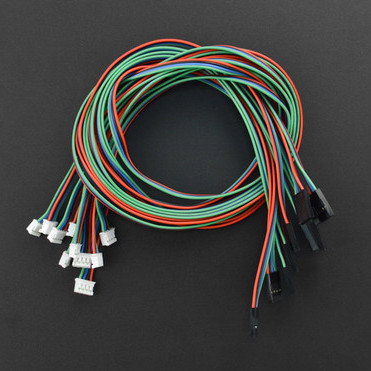

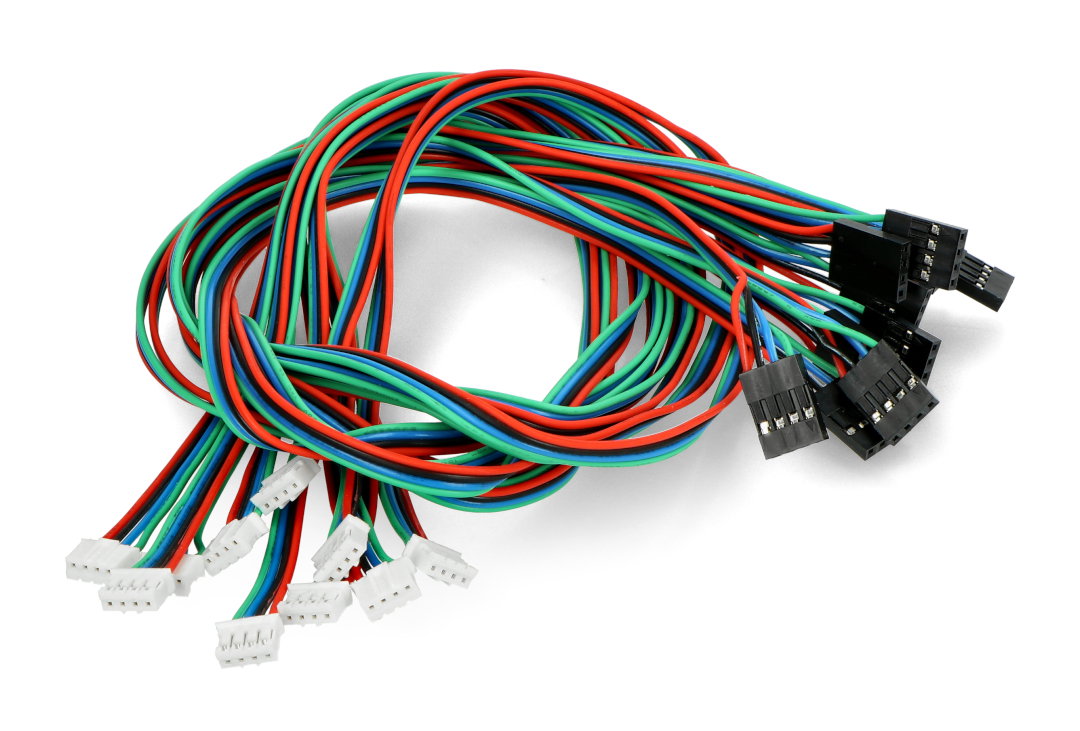

Artikel werden in 10er-Bündeln verkauft.

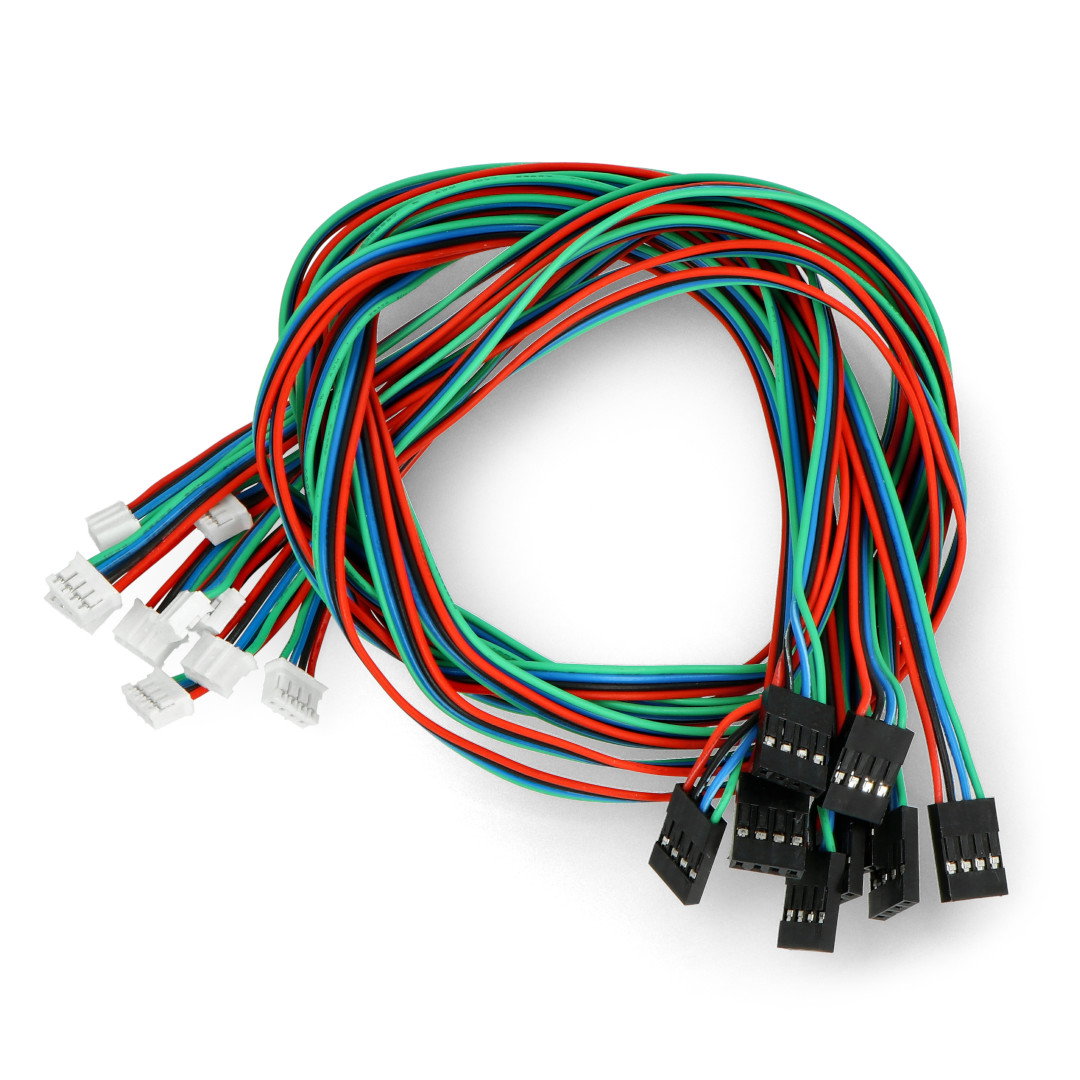

Gravity - Sensoranschlusskabel für Arduino - 4-polig - I2C / UART.

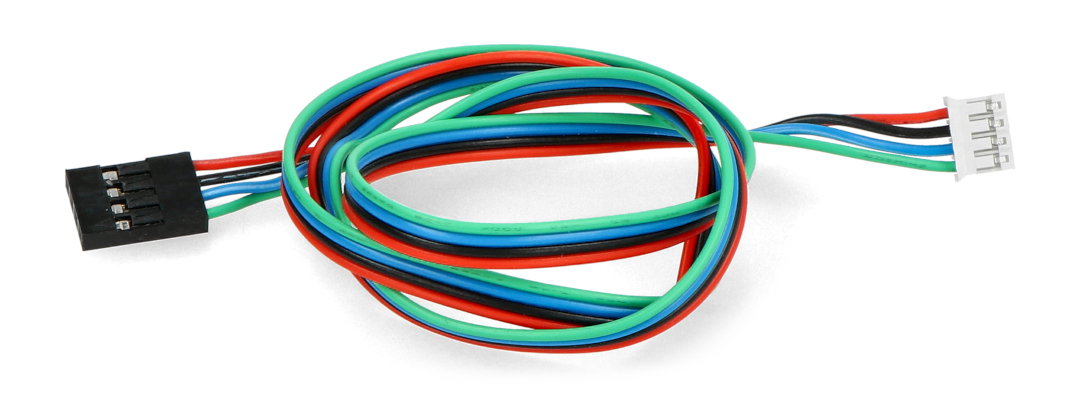

Jedes Gravity-Verbindungskabel besteht aus vier Leitungen.
Beschreibung der Pinbelegung
- I2C-Bus:
- rotes Kabel: Stromleitung - VCC
- schwarzer Draht: Systemmasse - GND
- blauer Draht: Busuhrleitung - SCL
- grüne Ader: Busdatenleitung - SDA
- UART-Bus:
- rotes Kabel: Stromleitung - VCC
- schwarzer Draht: Systemmasse - GND
- Blaues Kabel: TX
- Grüner Draht: RX
Technische Spezifikation des Kabels
- Typ: Sensoranschlusskabel
- Zweck: für Arduino
- Steckertyp:
- erster Anschluss: Gravitation
- Zweiter Anschluss: 4-poliger JST-Buchsenstecker
- Unterstützte Schnittstellen: I2C / UART-Bus
- Maximale Spannung: <50 V
- Maximalstrom (Strom): <1000 mA
- Kabellänge: 50 cm
- Stiftabstand: 2,54 mm
- Anzahl der Teile im Set: 10 Stück
Der Gravity-Steckverbinder verbessert die Verbindung von Peripheriegeräten mit Hauptmodulen erheblich.
