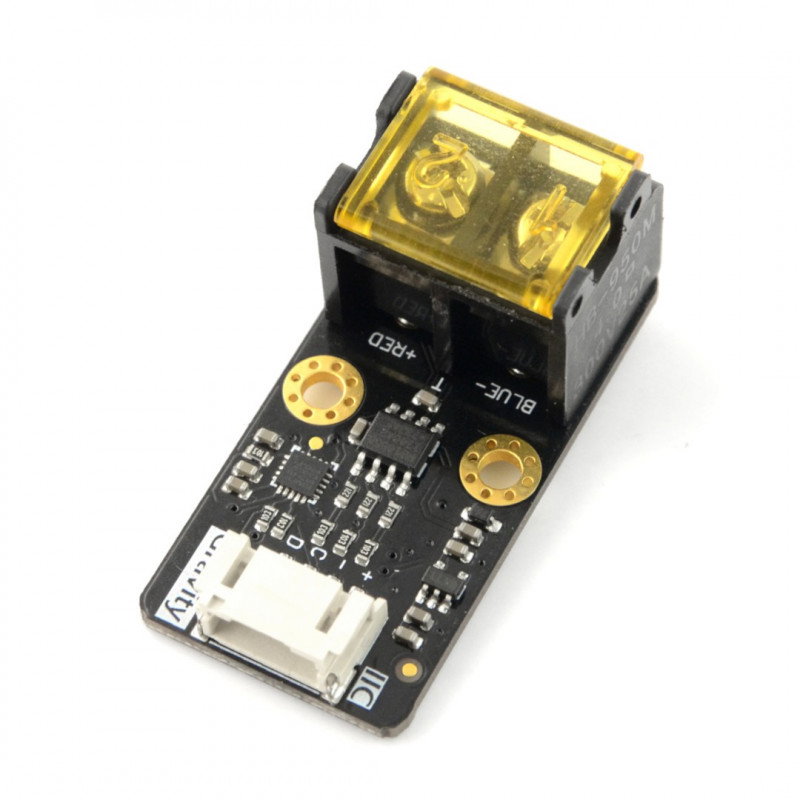

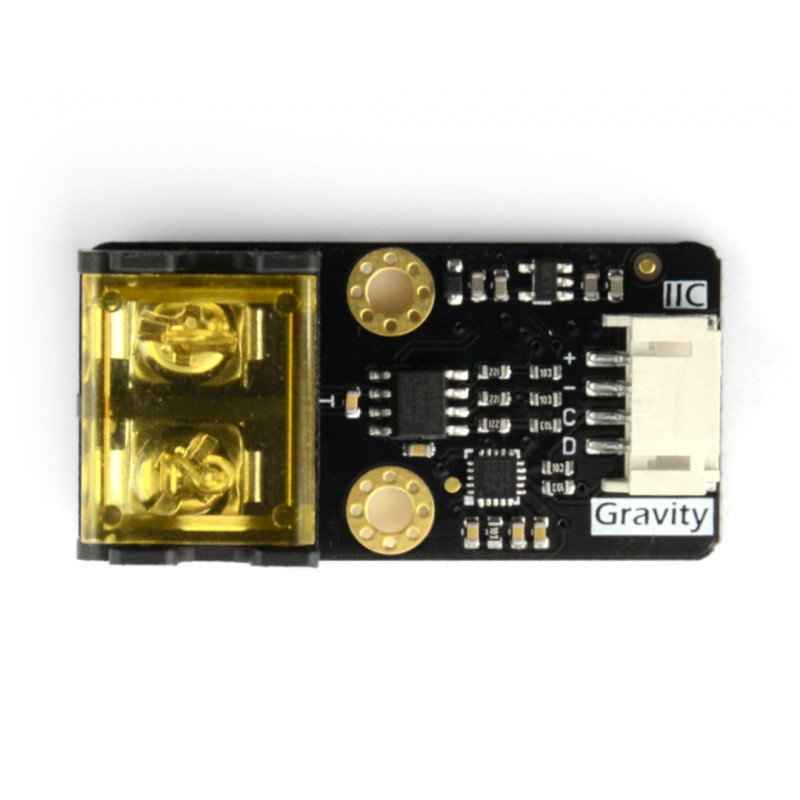

Produktbeschreibung: Schwerkraft - MAX31855K Thermoelement - I2C-Temperatursensor
Mit dem Modul MAX31855K mit Thermoelement können Sie hohe Temperaturen mit hoher Genauigkeit messen. Die Platte ermöglicht die Temperaturmessung im Bereich von -270°C bis 1372°C und das mitgelieferte Thermoelement im Bereich von 0°C bis 800°C. Funktioniert mit einer Spannung von 3 V bis 5,5 V. Für die Kommunikation verwendet es die I2C-Schnittstelle.
Das Produkt ist mit Arduino und Raspberry kompatibel Der Hersteller hat eine Bedienungsanleitung mit Beispielcode für Arduino und Raspberry vorbereitet. |
Beschreibung der Sensorpins
| STIFT | Beschreibung |
|---|---|
| 1 | VCC - Versorgungsspannung von 3,3 V bis 5,5 V |
| 2 | GND - Die Masse des Systems |
| 3 | SCL - Die Taktleitung des I2C-Busses |
| 4 | SDA - Datenleitung des I2C-Busses |
| 5 | BLAU- - negative Elektrode des Thermoelements |
| 6 | + ROT - Thermoelement positive Elektrode |
Technische Spezifikation von Gravity - Thermoelement MAX31855K
- Chip: MAX31855K
- Versorgungsspannung: von 3,3 V bis 5,5 V
- Thermoelement: Typ K
- Temperaturmessbereich:
- Anlage: -270 °C bis 1372 °C
- Thermoelement: 0 °C bis 800 °C
- Auflösung: 0,25 °C
- Messfehler:
- -200 ° C bis 700 ° C - +/- 2 ° C
- von 700 ° C bis 1350 ° C - +/- 4 ° C
- Kommunikation: I2C
- Kabellänge: 1,5 m
- Modulabmessungen: 44 x 22 mm
