Produktbeschreibung: 5-Klemmen-Aufsatz – Zubehör für Shelly The Pill
Das 5-polige Shelly Shield ermöglicht die komfortable Nutzung der Hardware-Schnittstellen von The Pill . Das Zubehör bietet Zugriff auf drei Ein- und Ausgänge, einen 5V-Anschluss und GND und vereinfacht so den Anschluss von Sensoren, Tasten und anderen Bedienelementen. Die IO1-Leitung kann mit DS18B20- Temperatursensoren , DHT22-Temperatur- und Feuchtigkeitssensoren, analogen Eingängen und digitalen Signalen verwendet werden . Die IO2- und IO3-Leitungen können als digitale Ein- oder Ausgänge konfiguriert werden. Das Shield ist eine praktische Lösung für den Aufbau von Smart-Home-Installationen, das Testen von Prototypen und die Entwicklung eigener Elektronikprojekte.

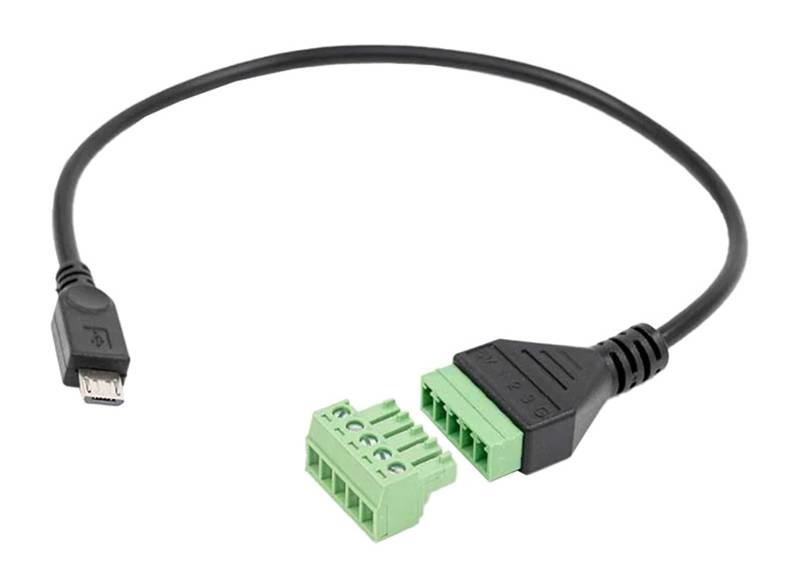

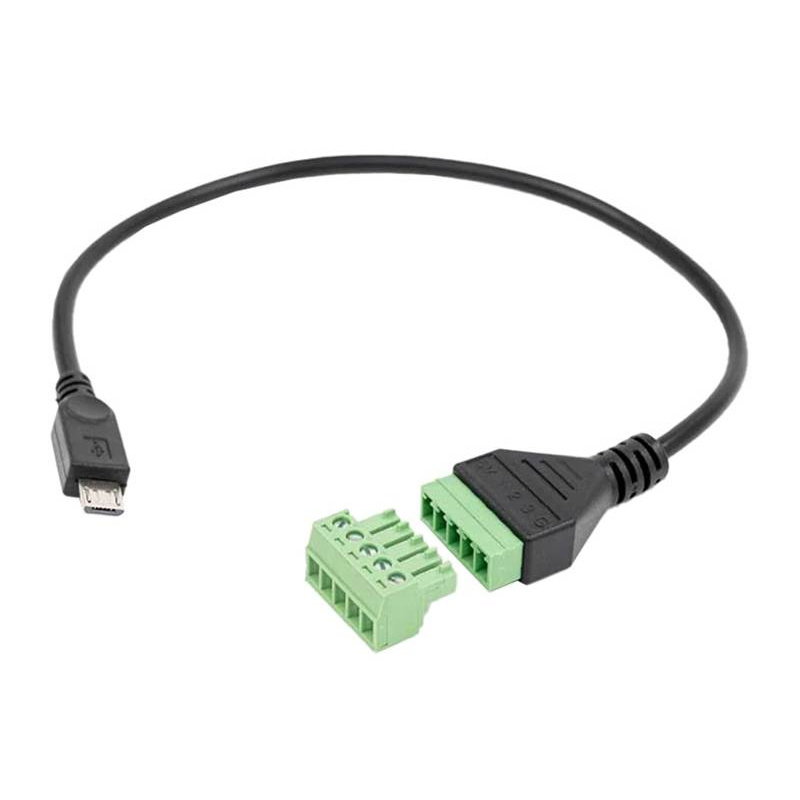

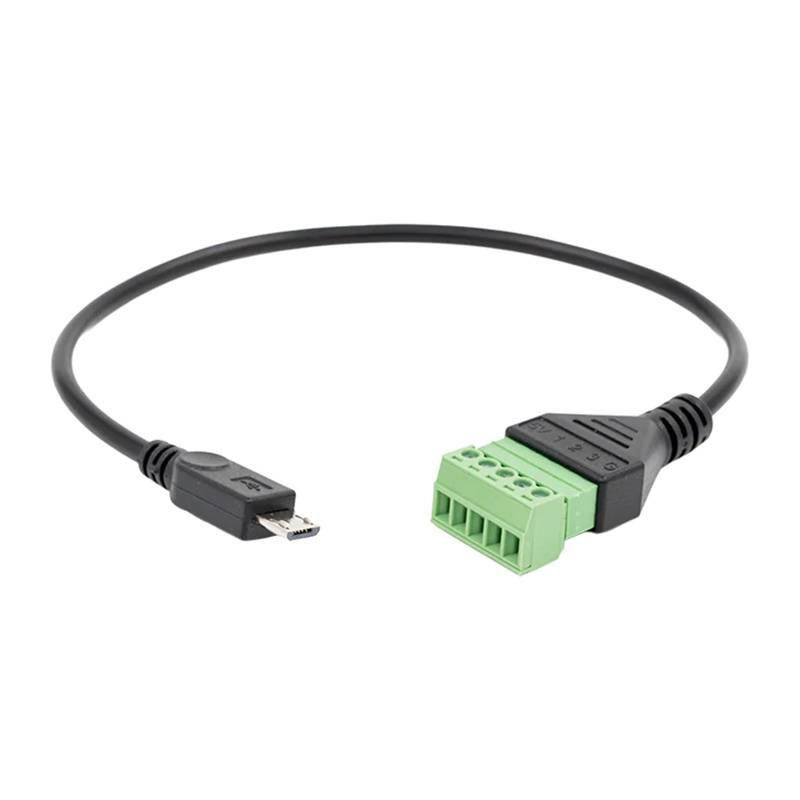

5-Klemmen-Aufsatz – Zubehör für Shelly The Pill.

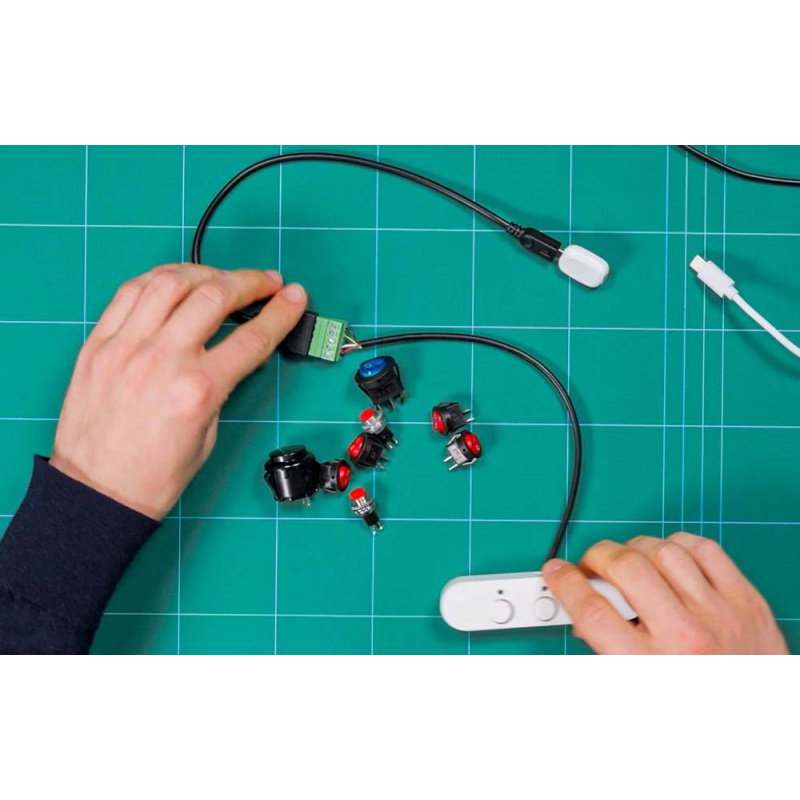

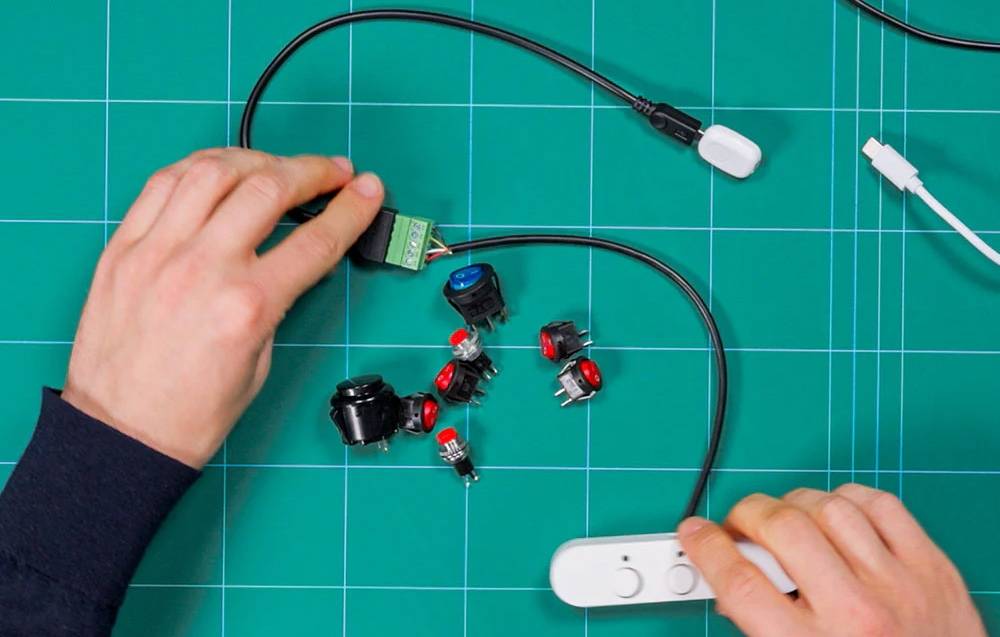

Mit dem Adapter können Temperatur- und Feuchtigkeitssensoren, Tasten, Schalter und Geräte, die analoge oder digitale Signale senden, angeschlossen werden.
Hauptmerkmale des Shelly 5-Terminal-Aufsatzes
- Fünf Anschlussklemmen : einfacher Anschluss von Stromversorgung, Sensoren und Steuerungen
- Drei konfigurierbare I/O-Leitungen : Zugriff auf 3,3-V-Logikpegel-Ein- und Ausgänge
- Multifunktionale IO1-Leitung : Unterstützt DS18B20- und DHT22-Sensoren, analoge Eingänge und digitale Ein- oder Ausgänge
- Zwei digitale Leitungen IO2 und IO3 : konfigurierbar als digitale Eingänge oder Ausgänge
- Analogeingang : Messung von Signalen im Bereich von 0 V bis 2,5 V
- 5V- und GND-Anschlüsse : können angeschlossene Sensoren oder das Pill-Modul mit Strom versorgen.
- Spezielle Kompatibilität : Ein Zubehörteil, das speziell für die Verwendung mit Shelly The Pill entwickelt wurde.
- 24 cm langes Kabel : bequeme Anordnung der Elemente bei der Montage
Technische Spezifikationen der Erweiterung zu
Shelly die Pille
- Kompatibilität: Shelly The Pill
- Anzahl der Anschlüsse: 5
- Anschlüsse: 5V, IO1, IO2, IO3, GND
- Anzahl der konfigurierbaren Ein- und Ausgänge: 3
- Logischer Pegel der Ein- und Ausgänge: 3,3 V
- IO1: Unterstützt DS18B20, DHT22, analoge Eingänge und digitale Ein- oder Ausgänge
- IO2: digitaler Eingang oder Ausgang
- IO3: Digitaler Eingang oder Ausgang
- Analoger Eingangsbereich: 0 V bis 2,5 V
- Stromanschluss: 5 V
- Referenzanschluss: GND
- Betriebstemperatur: 0 °C bis 40 °C
- Lagertemperatur: -20 °C bis 40 °C
- Relative Luftfeuchtigkeit: 30 % rF bis 70 % rF
- Maximale Betriebshöhe: 2000 m über dem Meeresspiegel
- Kabellänge: 24 cm
- Farbe: Schwarz
- Abmessungen: 44 x 23 x 10 mm
- Gewicht: 23 g
Inhalt des Sets
- Shelly 5-polige Abdeckung
Der Zugang zu Strom- und konfigurierbaren E/A-Leitungen reduziert den Bedarf an zusätzlichen Adaptern und ermöglicht schnelle Designänderungen.
