Produktbeschreibung: DFRobot Solarstrommodul mit einer 2 V / 160 mA Zelle

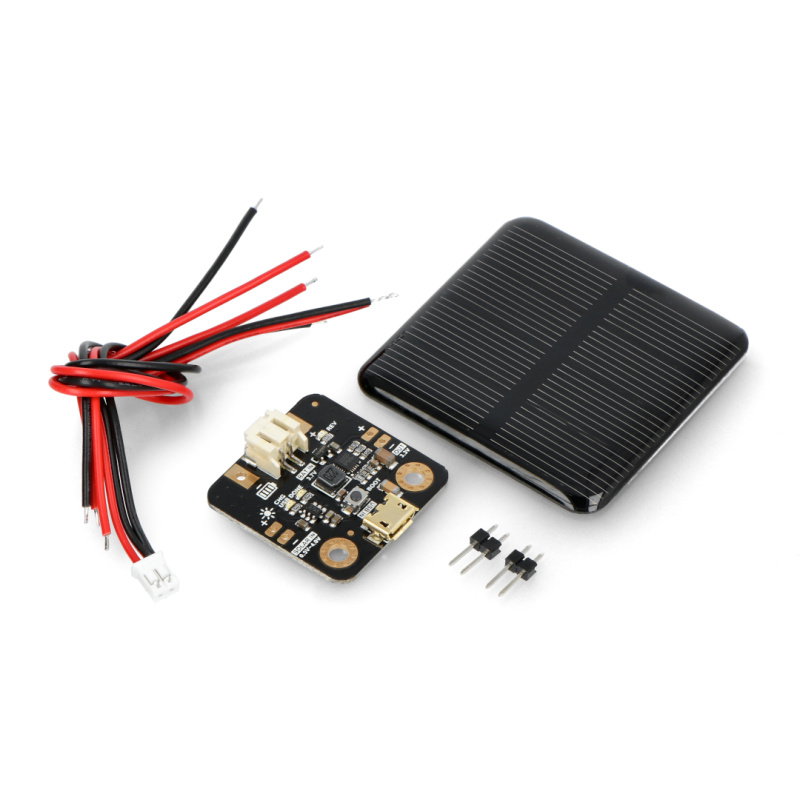

Ein Modul, mit dem Sie einen 3,7-V -Li-Pol-Akku über die mitgelieferte Mini-Solarzelle oder den microUSB-Anschluss aufladen und die Geräte mit 3,3 V versorgen können. Das Set beinhaltet ein Kabel mit JST-Stecker zum Anschluss der Batterie sowie zwei Doppel-Goldpin-Stecker und Kabel zum Anlöten des Photovoltaikpanels . Alle Module dieser Serie verfügen über den MPPT- Algorithmus ( Prüfung des maximalen Leistungspunktes des Panels), der die Effizienz unter wechselnden Bedingungen stark erhöht. Die Platine ist außerdem mit einer Reihe von Schutzvorrichtungen ausgestattet - gegen Überladung, übermäßige Entladung und Verpolung der Batterie sowie gegen Kurzschluss und übermäßige Belastung am 3,3-V-Ausgang.

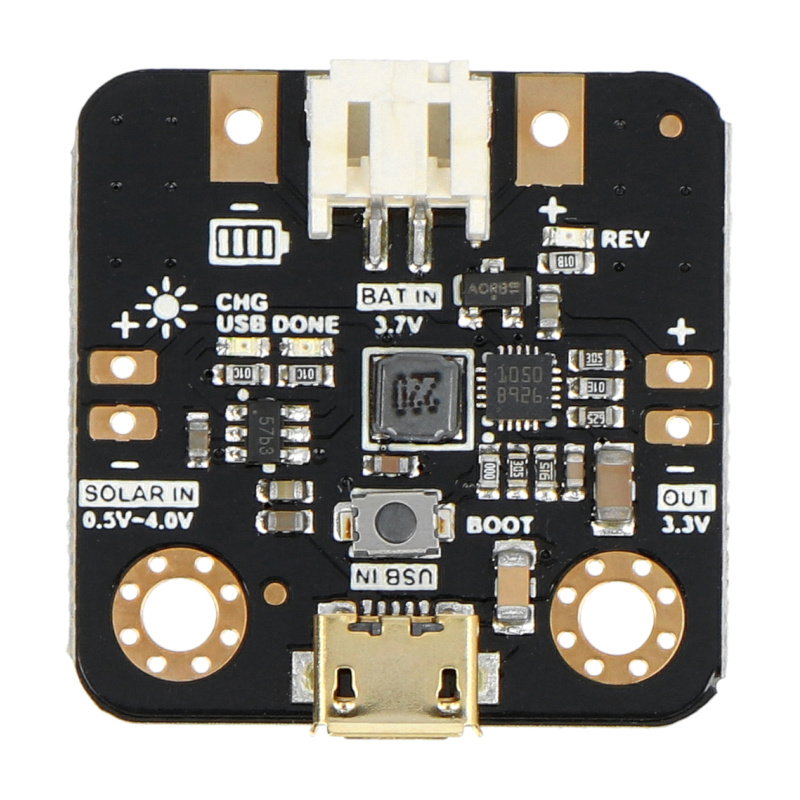

Beschreibung der Modulpins.
Anwendungsbeispiele
Das Modul wurde entwickelt, um IoT-Geräte und kleine Projekte mit erneuerbarer Energie zu versorgen. Dank der Ausgangsstromversorgung von 3,3 V kann es erfolgreich mit den meisten Sensoren oder komplexeren Systemen zusammenarbeiten . Die Batterie dient während des Betriebs der angeschlossenen Komponenten als Energiepuffer, der dank Solarmodulen im Leerlauf wieder aufgefüllt wird.
Pufferstromversorgung für einen beispielhaften Sensor mittels Panel und Batterien.

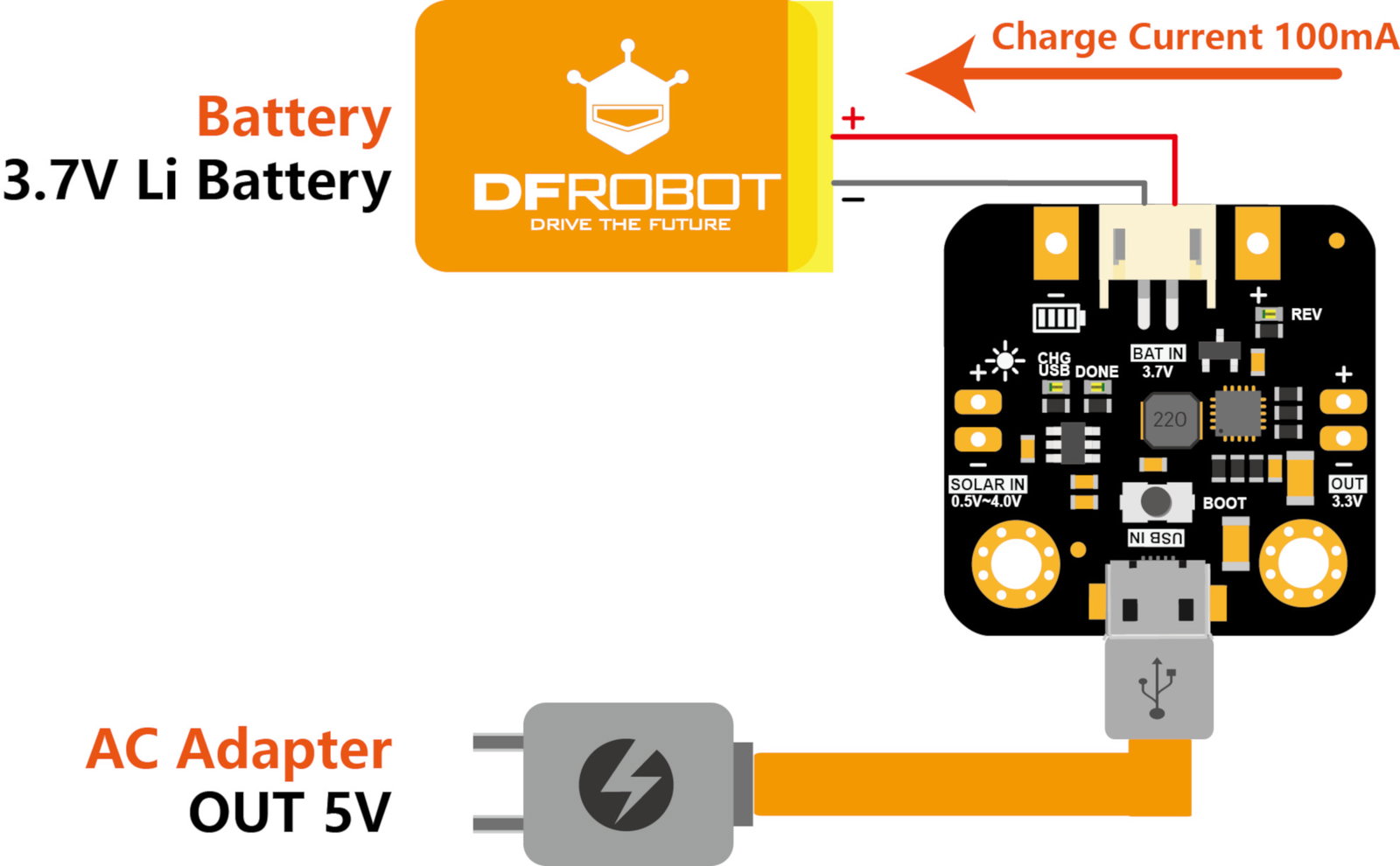

Anwendung des Moduls als USB-Ladegerät für Li-Pol 3,7V Akkus.
Technische Spezifikation des Moduls
- Leistungsmodul:
- Steuersystem: SPV1050
- Eingangsspannung für das Panel: 0,5 V bis 4 V
- Unterstützte Akkus: 3,7 V Li-Pol
- Ladestrom: bis zu 100 mA
- Batterieüberladeschutz: 4,2 V
- Batterie-Überentladungsschutz: 3,1 V
- Ausgangsspannung: 3,3 V
- Ausgangsstrom: 90 mA
- Stromverbrauch im Standby-Modus: weniger als 3 uA
- Sicherheit:
- Batterie: vor Überladung, Entladung und Verpolung
- 3,3 V Ausgang: Kurzschlussschutz, Überlastschutz
- Arbeitstemperatur: -40 ℃ bis 85 ℃
- Abmessungen: 30 x 30 mm
- Sonnenkollektor
- Nennspannung: 2V
- Nennstrom: 160 mA
- Herstellungsmaterial: Schaltungen aus monokristallinem Silizium
- Eigenschaften:
- Wasserdicht
- Korrosionsbeständig
- Abmessungen: 50 x 50 mm
