Digital Tweezers LCR Tester

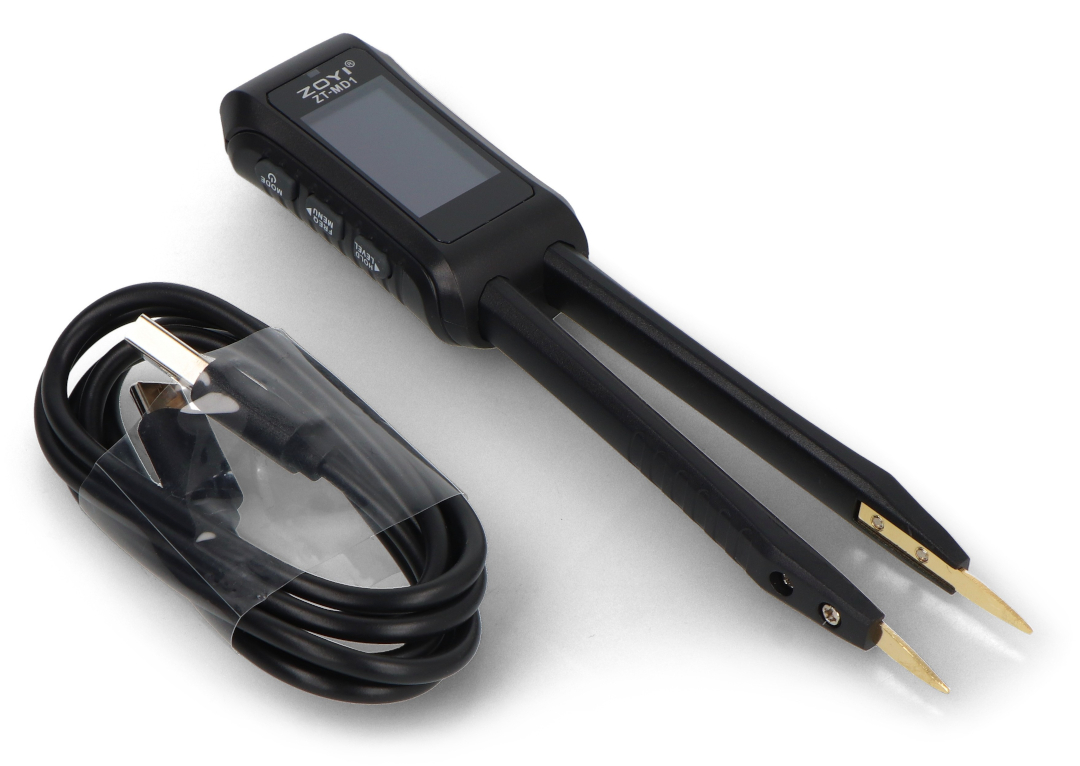

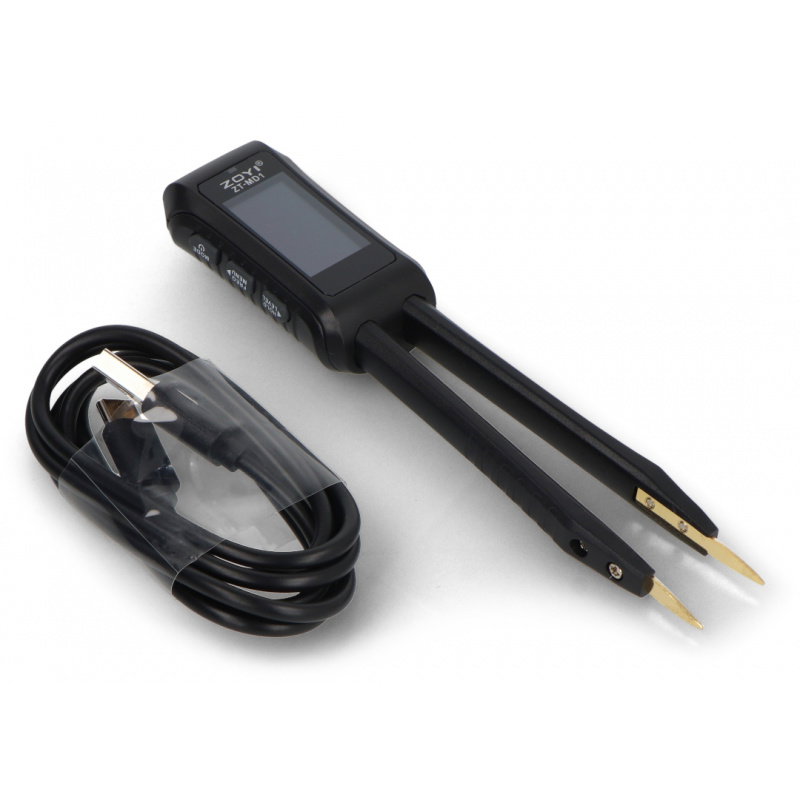

Das ZOYI ZT-MD1 ist ein kompaktes LCR-Messgerät im Pinzettenformat für die schnelle Prüfung elektronischer Bauteile, insbesondere von SMD-Bauteilen. Es misst Widerstände von 10 mΩ bis 10 MΩ, Kapazitäten von 1 pF bis 20 mF und Induktivitäten von 1 µH bis 60 H. Zusätzlich bietet es Dioden- und Durchgangsprüfung , eine einstellbare Messfrequenz und Prüfspannung. Die Ergebnisse werden auf einem farbigen OLED-Display angezeigt.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: LCR-Meter – Messpinzette für SMD-Bauteile – ZOYI ZT-MD1

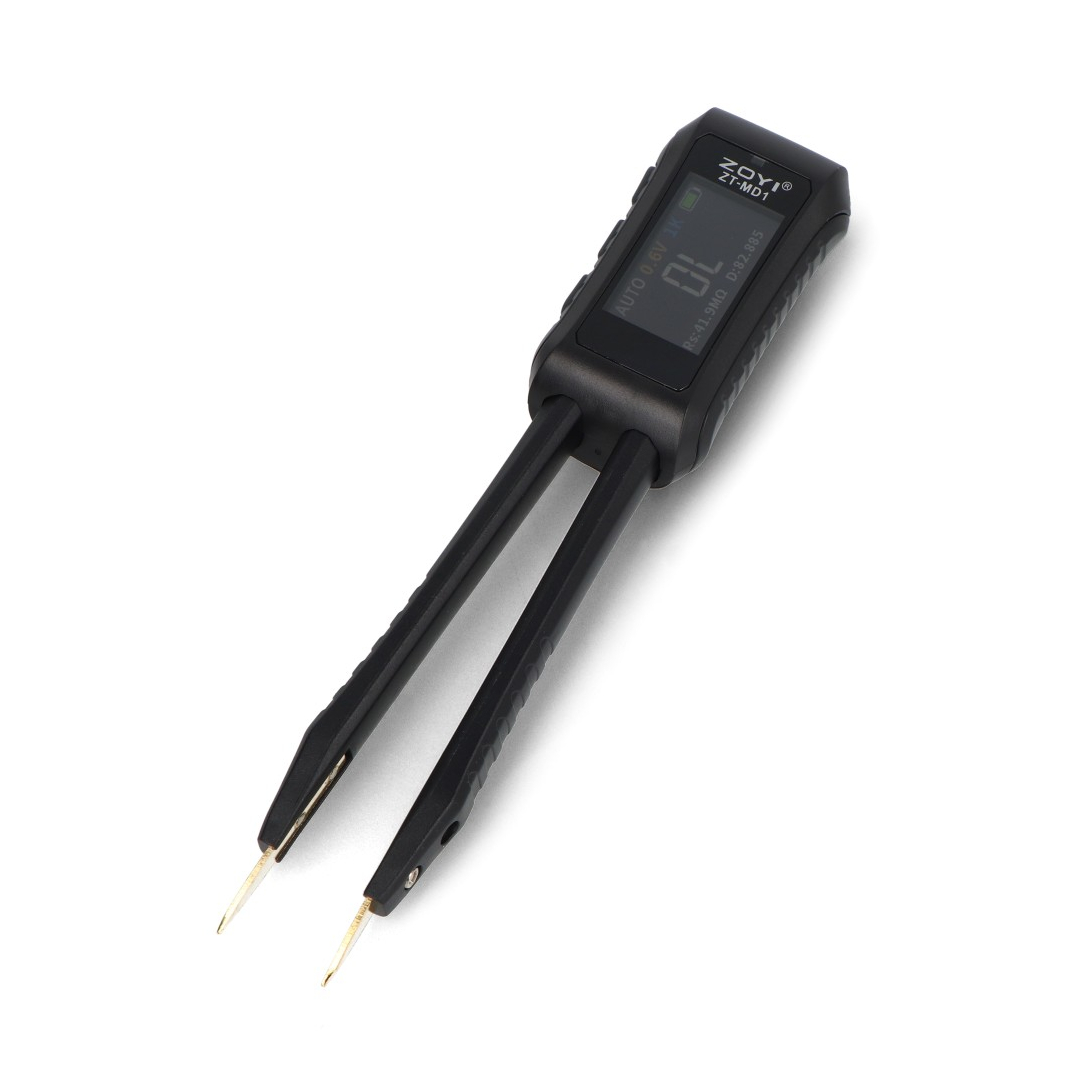

Das ZOYI ZT-MD1 ist ein tragbares LCR-Messgerät in Form einer Messpinzette , das die Diagnose kleiner elektronischer Bauteile, einschließlich SMD-Bauteilen, erleichtert. Das Gerät erkennt und misst automatisch Widerstand, Kapazität und Induktivität und unterstützt zudem Dioden- und Durchgangsprüfungen. Der Messbereich liegt bei 10 mΩ bis 10 MΩ für Widerstand, 1 pF bis 20 mF für Kapazität und 1 µH bis 60 H für Induktivität . Das Messgerät ermöglicht die Auswahl einer Testfrequenz von 100 Hz, 1 kHz oder 10 kHz und einer Testspannung von 0,1 V, 0,3 V oder 0,6 V. Ein übersichtliches OLED-Display zeigt Messergebnisse und Parameter an, und die drehbare Displayausrichtung erleichtert das Ablesen während des Betriebs. Der integrierte 3,7-V-LiPo-Akku mit einer Kapazität von 400 mAh wird über einen USB-Typ-C- Anschluss geladen.

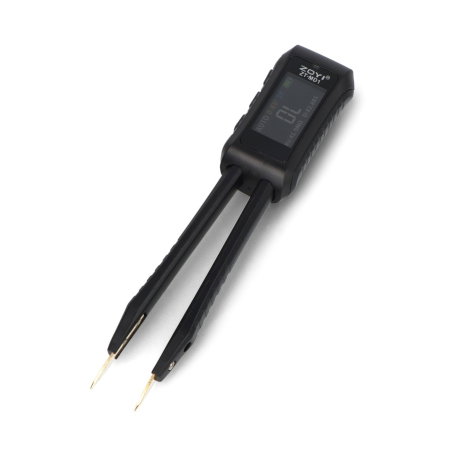

LCR-Meter - Messpinzette für SMD-Bauteile - ZOYI ZT-MD1.

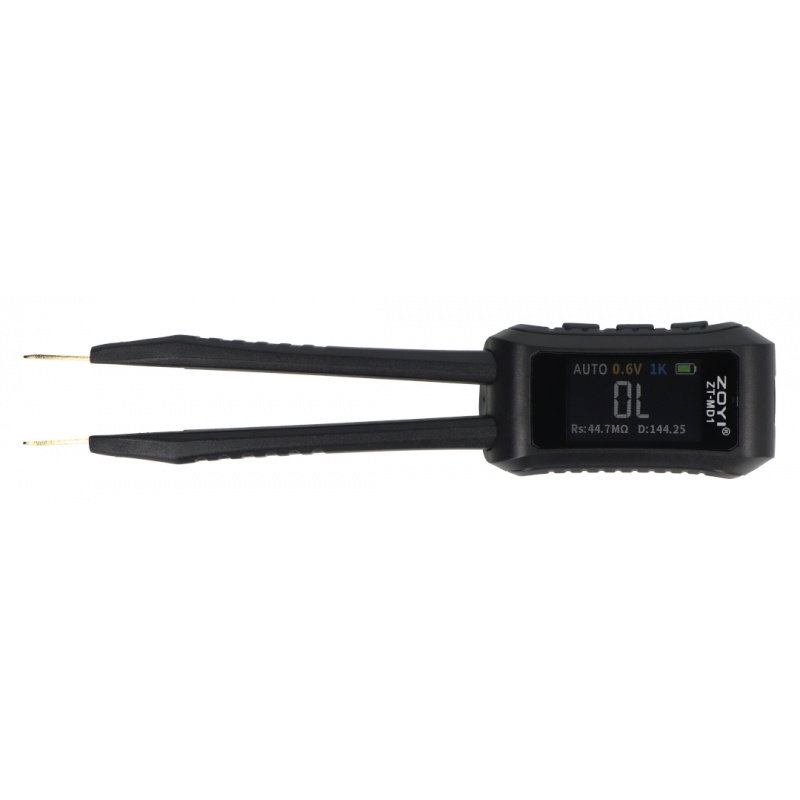

Das OLED-Display stellt die Messergebnisse übersichtlich dar.
Hauptmerkmale der ZOYI ZT-MD1 Messpinzette

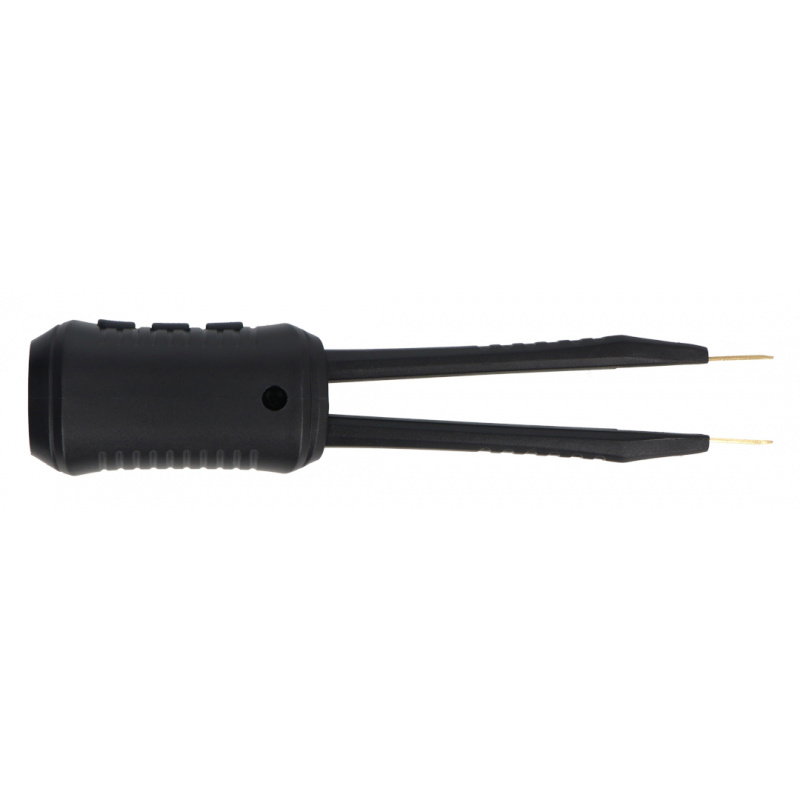

- Pinzettendesign : Ermöglicht das bequeme Greifen und direkte Messen kleiner elektronischer Bauteile, einschließlich SMD-Bauteile
- LCR-Messung : Unterstützt Widerstands-, Kapazitäts- und Induktivitätsmessung
- Automatische Identifizierung : Der AUTO-Modus erleichtert das Erkennen und Messen grundlegender RLC-Elemente.
- Breite Messbereiche : Widerstand von 10 mΩ bis 10 MΩ, Kapazität von 1 pF bis 20 mF und Induktivität von 1 µH bis 60 H in speziellen Messmodi
- Einstellbare Testfrequenz : wählbar 100 Hz, 1 kHz oder 10 kHz
- Einstellbare Messspannung : Verfügbare Werte: 0,1 V, 0,3 V und 0,6 V
- Zusätzliche LCR-Parameter : Das Gerät weist die Parameter L, C, R, D, Q, Rs, Z und X auf.
- Dioden- und Durchgangsprüfung : Zusätzliche Modi erweitern die Diagnosemöglichkeiten des Messgeräts.
- Farb-OLED-Display : Sorgt für eine klare Darstellung von Messwerten und Einstellungen.
- Bildschirmausrichtung ändern : Möglichkeit, die Bildschirmausrichtung auf links oder rechts einzustellen
- Benutzerkalibrierung : Unterstützt Kalibrierung von 0 Ω bis 10 MΩ und offene Kalibrierung sowie Werksreset.
- Austauschbare Messspitzen : Die vergoldeten Pinzettenspitzen können bei Abnutzung oder Beschädigung ausgetauscht werden.
- Eingebauter Akku : Ein 3,7-V-Li-Polymer-Akku mit einer Kapazität von 400 mAh ermöglicht den mobilen Betrieb ohne permanenten Stromanschluss.
- USB Typ C : Dieser Anschluss dient zum Laden des Akkus und zur Kommunikation mit dem Computer während Software-Updates.
ZOYI ZT-MD1 Messparameter
| Funktion | Reichweite | Genauigkeit bei 100 Hz | Genauigkeit bei 1 kHz | Genauigkeit bei 10 kHz | Messbereich |
|---|---|---|---|---|---|
| Widerstand | von 1 MΩ bis 10 MΩ | 5 % ± 5 | 5 % ± 5 | - | Automatikmodus: 10 mΩ bis 10 MΩ Widerstandsmodus: 10 mΩ bis 10 MΩ |
| von 1 kΩ bis 1 MΩ | 1 % ± 5 | 0,5 % ± 5 | 1 % ± 5 | ||
| von 1 Ω bis 1 kΩ | 1 % ± 5 | 0,5 % ± 5 | 0,5 % ± 5 | ||
| von 10 mΩ bis 1 Ω | 3 % ± 5 | 3 % ± 5 | 3 % ± 5 | ||
| Kapazität | von 1 mF bis 20 mF | 5 % ± 5 | 5 % ± 5 | - | Automatikmodus: 50 pF bis 5 mF Kapazitätsmodus: 1 pF bis 20 mF |
| von 1 µF bis 1 mF | 2 % ± 5 | 2 % ± 5 | 2 % ± 5 | ||
| von 1 nF bis 1 µF | 2 % ± 5 | 0,5 % ± 5 | 0,5 % ± 5 | ||
| von 1 pF bis 1 nF | - | 5 % ± 5 | 5 % ± 5 | ||
| Induktivität | von 1 H bis 60 H | 5 % ± 5 | 5 % ± 5 | - | Automatikmodus: von 5 µH bis 60 H Induktivitätsmodus: 1 µH bis 60 H |
| von 1 mH zu 1 H | 2 % ± 5 | 2 % ± 5 | 2 % ± 5 | ||
| von 10 µH bis 1 mH | 2 % ± 5 | 0,5 % ± 5 | 0,5 % ± 5 | ||
| von 1 µH bis 10 µH | - | 5 % ± 5 | 5 % ± 5 | ||
| Parameter | L, C, R, D, Q, Rs, Z, X | ||||
| Modi | automatische Widerstands-, Kapazitäts-, Induktivitäts-, Dioden- und Durchgangsprüfung | ||||
| Testfrequenzen | 100 Hz, 1 kHz, 10 kHz | ||||
| Spannungsmessung | 0,1 V, 0,3 V, 0,6 V |
Technische Spezifikationen des ZOYI ZT-MD1 Messgeräts
- Typ: Digitales LCR-Pinzettenmessgerät
- Display: OLED
- Bereichsauswahl: automatisch
- Messaktualisierungsrate: 1 Messung/s
- Haltefunktion: Ja
- Messmodi: AUTO, Widerstand, Kapazität, Induktivität, Diode, Durchgang
- Widerstandsmessbereich: 10 mΩ bis 10 MΩ
- Kapazitätsmessbereich: 1 pF bis 20 mF
- Induktivitätsmessbereich: 1 µH bis 60 H
- Dioden-Durchlassspannung: 0,1 V bis 0,6 V, ungefähre Angabe
- Testfrequenzen: 100 Hz, 1 kHz, 10 kHz
- Messspannungen: 0,1 V, 0,3 V, 0,6 V
- Unterstützte Parameter: L, C, R, D, Q, Rs, Z, X
- Kalibrierung: 0 Ω bis 10 MΩ und OFFEN
- Auf Werkseinstellungen zurücksetzen: Ja
- Software-Update: Ja, über USB Typ-C
- Bildschirmausrichtung: links oder rechts
- Lautstärkeregelung: 0 % bis 100 %
- Einstellung der Hintergrundbeleuchtungshelligkeit: von 10 % bis 100 %
- Automatische Abschaltung: Aus oder von 5 Minuten bis 120 Minuten
- Anzeige für niedrigen Batteriestand: Ja
- Akku: Li-Polymer 3,7 V, 400 mAh
- Laden: USB Typ-C, 5 V
- Gehäusematerial: ABS
- Betriebstemperatur: 0 °C bis 40 °C
- Betriebsfeuchtigkeit: weniger als 75 %
- Lagertemperatur: -20 °C bis 60 °C
- Lagerfeuchtigkeit: weniger als 80 %
- Abmessungen: 146 x 30 x 18 mm
- Gewicht: 37 g

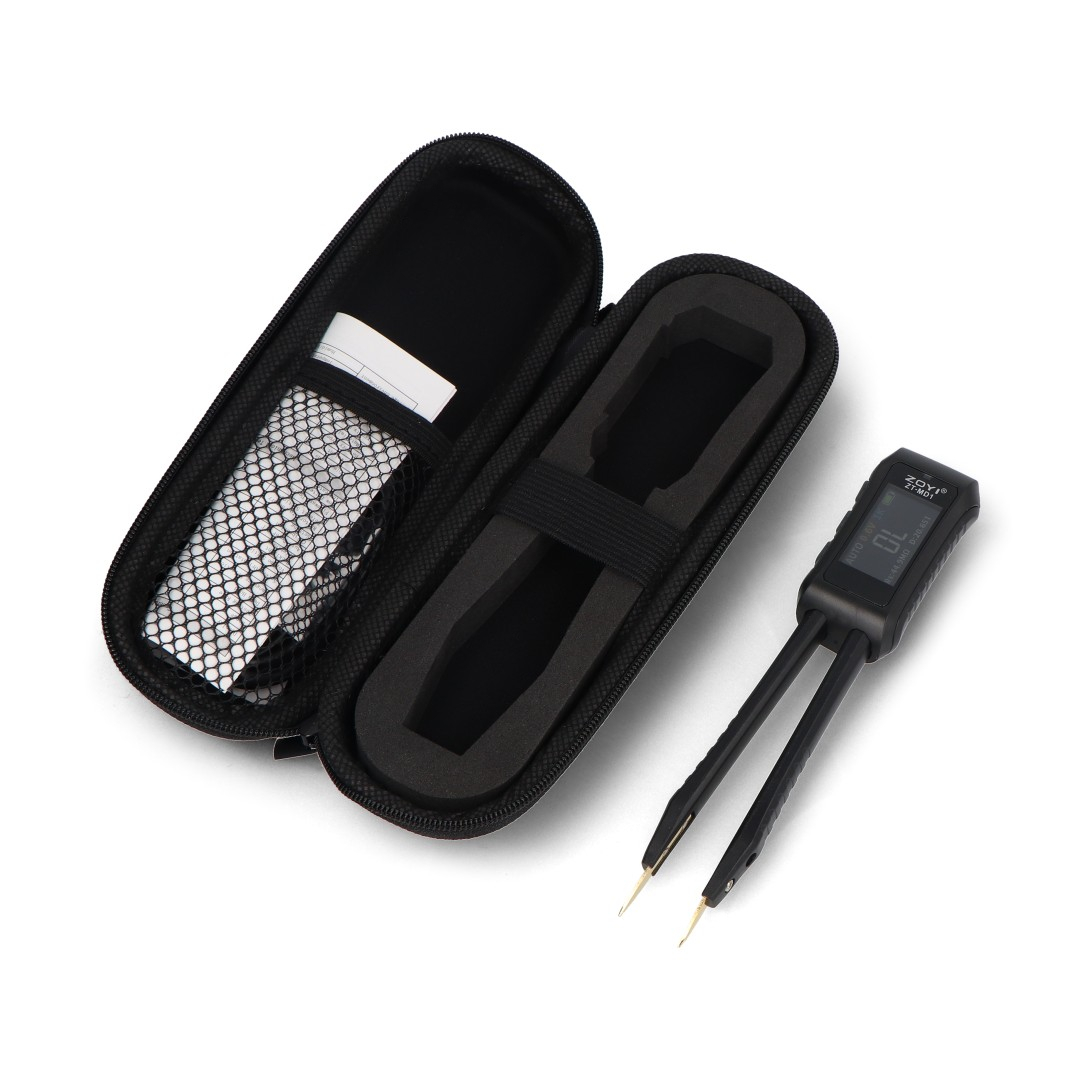

Das Messgerät wird mit einem Etui geliefert, das einen bequemen Transport ermöglicht.
Nützliche Links
| Name | Wert |
|---|---|
| Messgerät - Gleichspannung | Nicht |
| Messgerät - Diodentester | Ja |
| Messgerät - Batterietester | Nicht |
| Meter - Frequenz | Nicht |
| Messgerät - Wechselspannung | Nicht |
| Messgerät - Wechselstrom | Nicht |
| Meter - Kapazität | Ja |
| Messgerät - Automatische Reichweite | Ja |
| Messgerät - Gleichstrom | Nicht |
| Messgerät - Widerstand | Ja |
| Messgerät - Transistortester | Nicht |
| Meter - Tonsignal | Ja |
| Messgerät - Induktivität | Ja |
| Messgerät - Hintergrundbeleuchtung | Ja |
| Messgerät - Temperatur | Nicht |
| Messgerät - Datenspeicherung | Ja |
| Breite | 7 cm |
| Höhe | 4,5 cm |
| Tiefe | 23 cm |
| Gewicht | 0,164 kg |
