Produktbeschreibung: Zamel Supla GBM-03 - Sicherungsmodul - dreiphasiger Schutz 3 x 500 mA
Zamel Supla GBM-03 ist ein Sicherungsmodul, das zum Schutz von Stromkreisen vor einem Stromanstieg über den zulässigen Wert hinaus entwickelt wurde. Das Design ermöglicht den Schutz von drei unabhängigen Phasen in einem kompakten Gehäuse, das auf einer DIN-Schiene (TH35) montiert wird, was Platz in der Schalttafel spart. Das Modul ist mit drei 500-mA-Sicherungen ausgestattet, die durch Sicherungseinsätze mit einem maximalen Strom von bis zu 6,3 A ersetzt werden können . Eine sichtbare Unterbrechung des Stromkreises beim Entfernen oder Durchbrennen einer Sicherung sorgt für eine schnelle Erkennung des Schutzstatus.

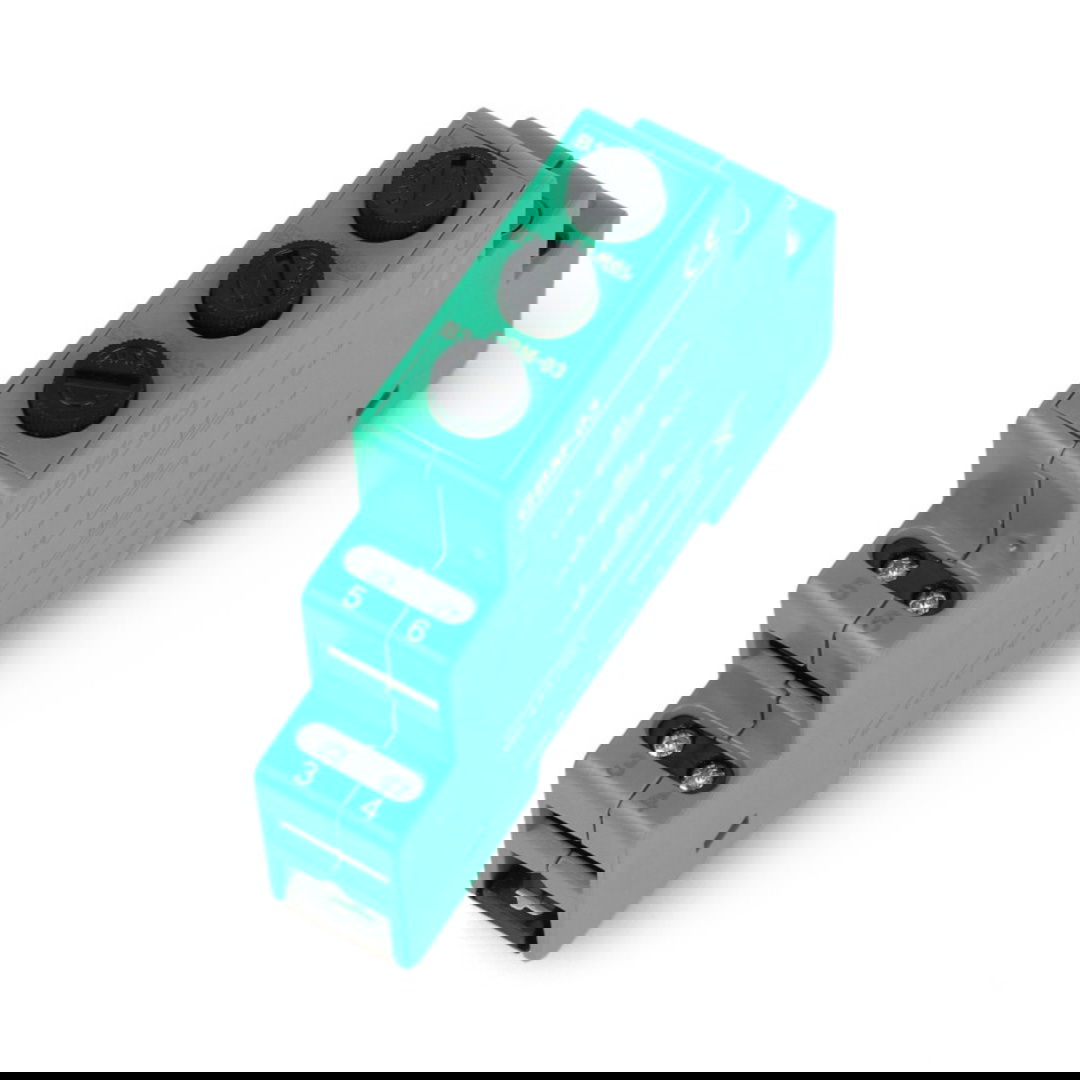

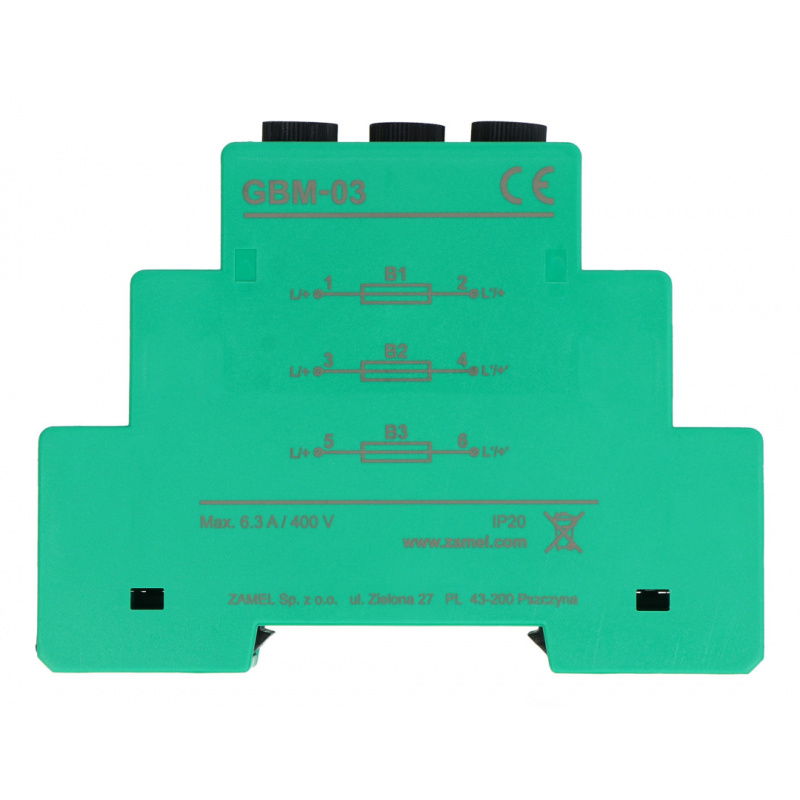

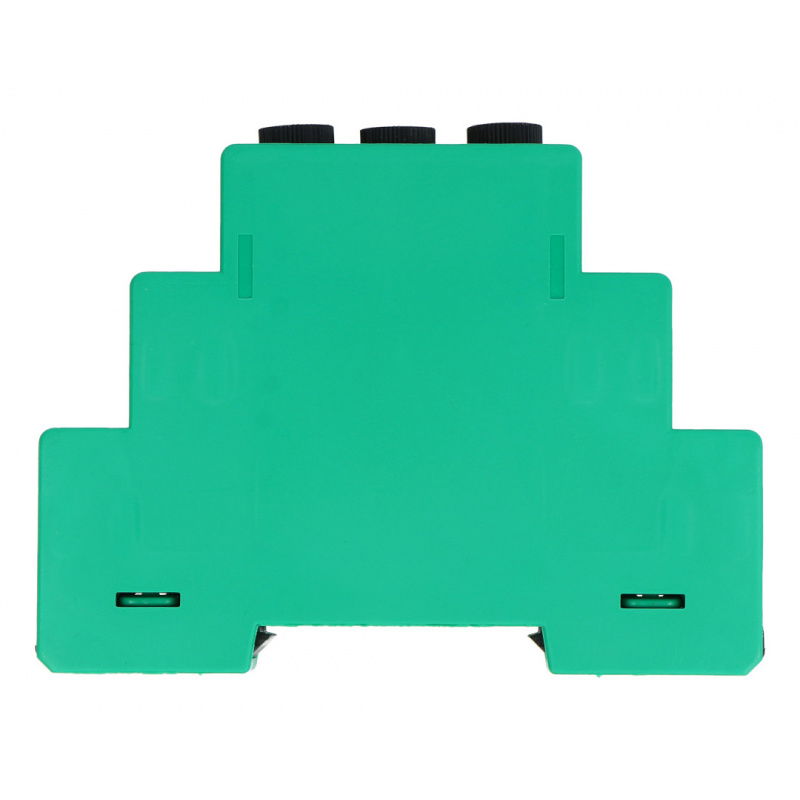

Zamel Supla GBM-03 Sicherungsmodul - dreiphasige Absicherung 3 x 500 mA.
Der maximale Schutzstrom beträgt 3 x 6,3 A bei 400 V.
Hauptmerkmale des Moduls
- Dreiphasenschutz in einem einzigen Gehäuse: drei unabhängige Sicherungen in Form eines Moduls
- Kompakte Abmessungen: nur 17,5 mm breit, um Platz im Verteilerschrank zu sparen
- Sicherungseinsätze: Ø 5 x 20 mm, im Lieferumfang des Bausatzes enthalten - 3 x 500 mA
- Maximaler Schutzwert: 3 x 6,3 A für Spannungen bis zu 400 V
- Sicherheitsanschluss: Steckverbinder für Leiterquerschnitte von 0,2 mm² bis 2,5 mm²
- Einfache Montage: auf einer Standard TH35-Schiene
Montage und Anschluss des GBM-03-Moduls

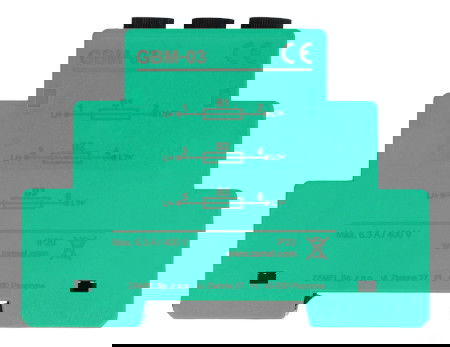

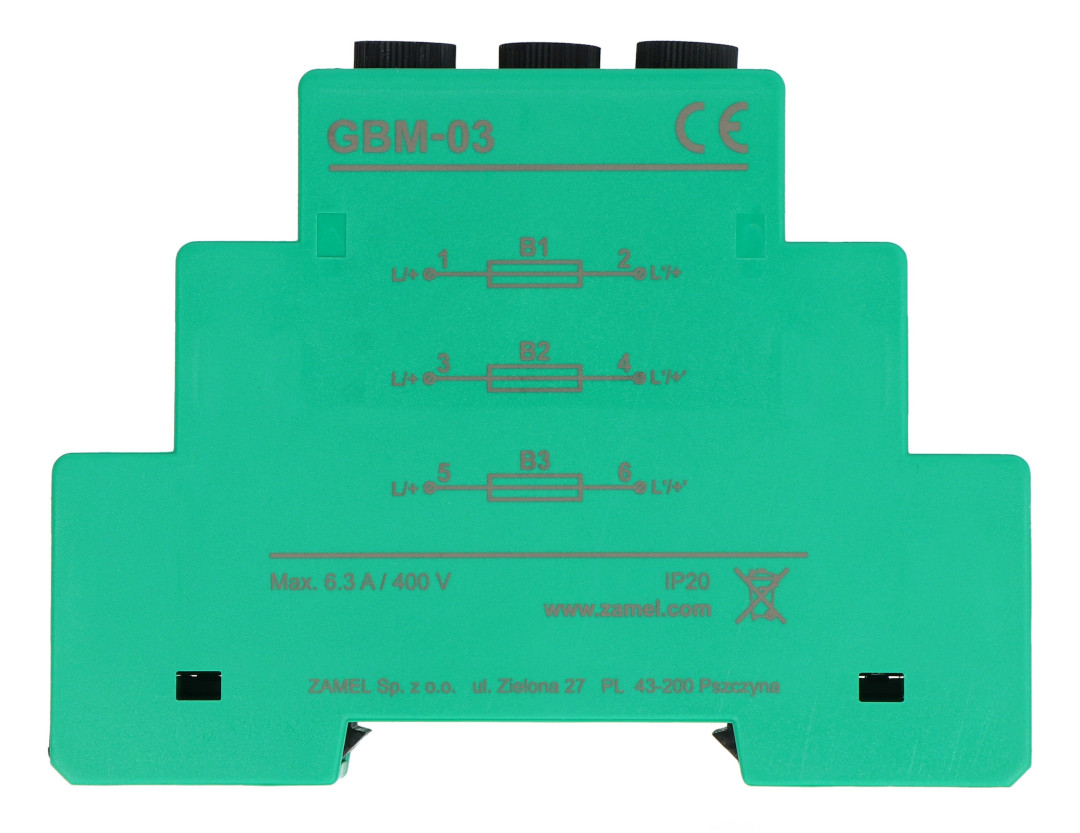

Die Montage des GBM-03 erfolgt in wenigen einfachen Schritten und erfordert außer einem Schraubendreher kein Spezialwerkzeug. Das Modul wird auf einer DIN-Schiene (TH35) im Verteilerschrank montiert. Der Anschluss erfolgt gemäß dem Schaltplan - jeder Sicherung sind zwei Klemmen (1-2, 3-4, 5-6) zugeordnet. Die Drähte sind mit einem Drehmoment von 0,4 Nm anzuziehen und die Sicherungseinsätze sind entsprechend der jeweiligen Installation auszuwählen. Die Installation und der Betrieb sollten von Personen mit den entsprechenden SEP-Genehmigungen unter Einhaltung der Sicherheitsnormen durchgeführt werden.
Praktische Anwendungen
Das Sicherungsmodul GBM-03 ist die ideale Lösung für Anlagen, die einen kompakten und wirksamen Schutz erfordern. Es eignet sich unter anderem für Energiemonitore (z.B. MEW-01), LEW-01-Zähler oder ROW-02m- und SRW-02m-Relais. Es ist ideal als Stromkreisschutz in dreiphasigen Installationen, um Geräte vor den Auswirkungen von Kurzschlüssen und Überlastungen zu schützen.

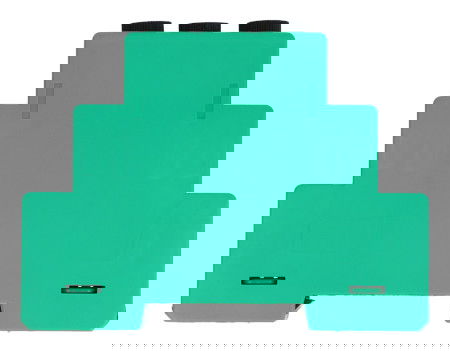

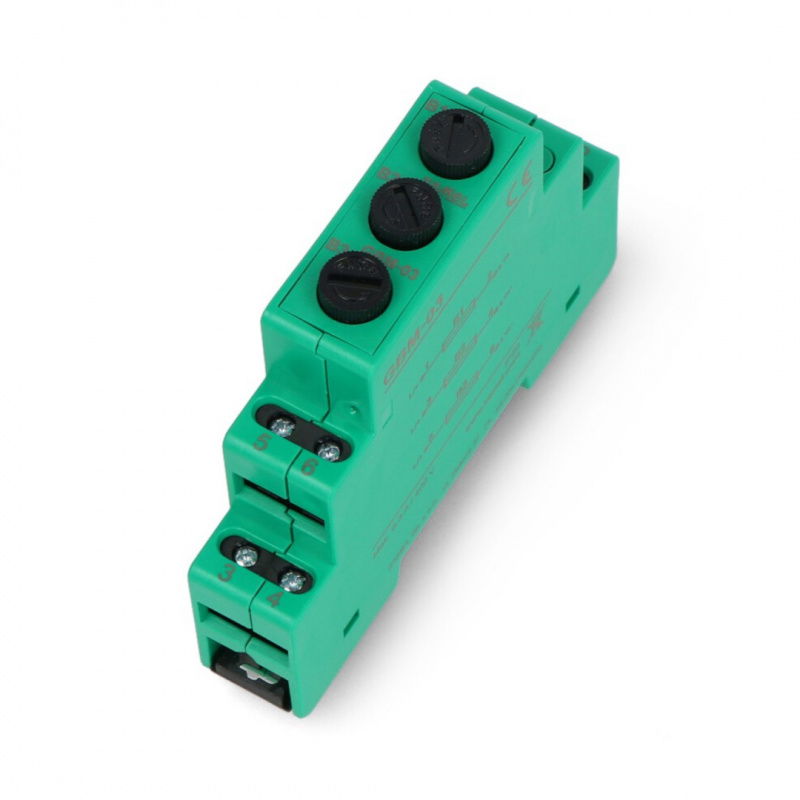

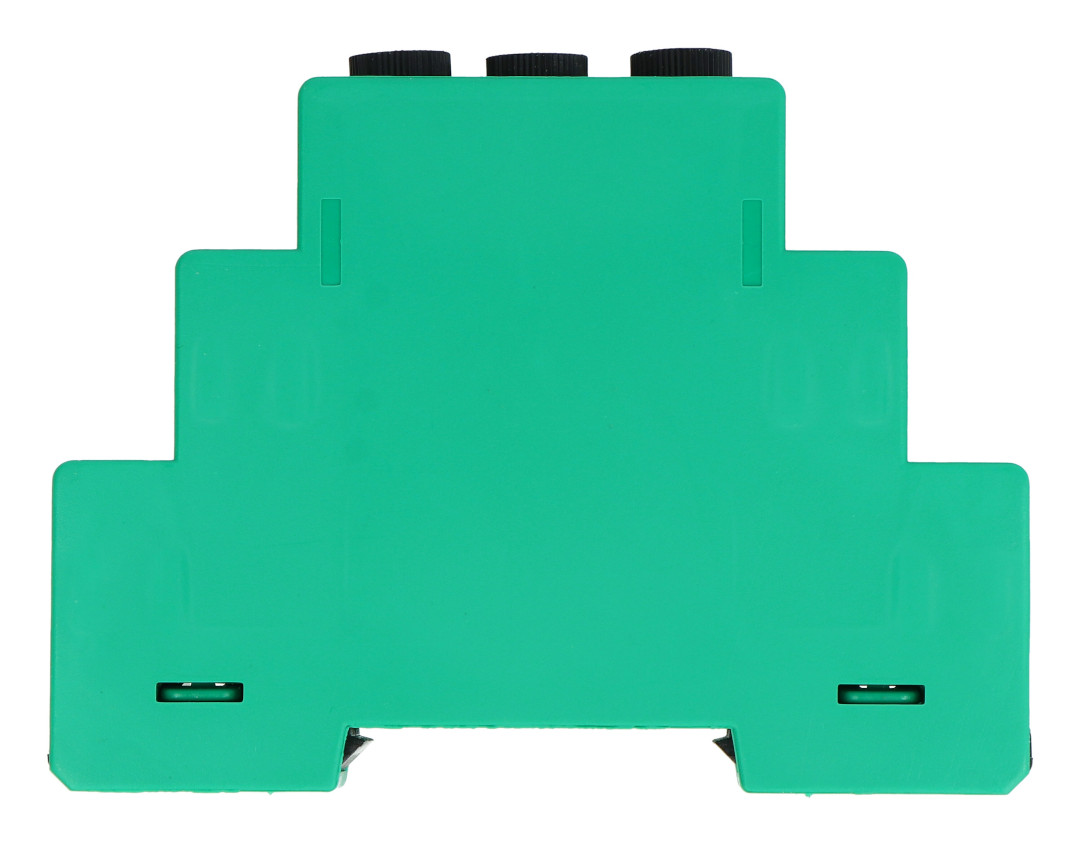

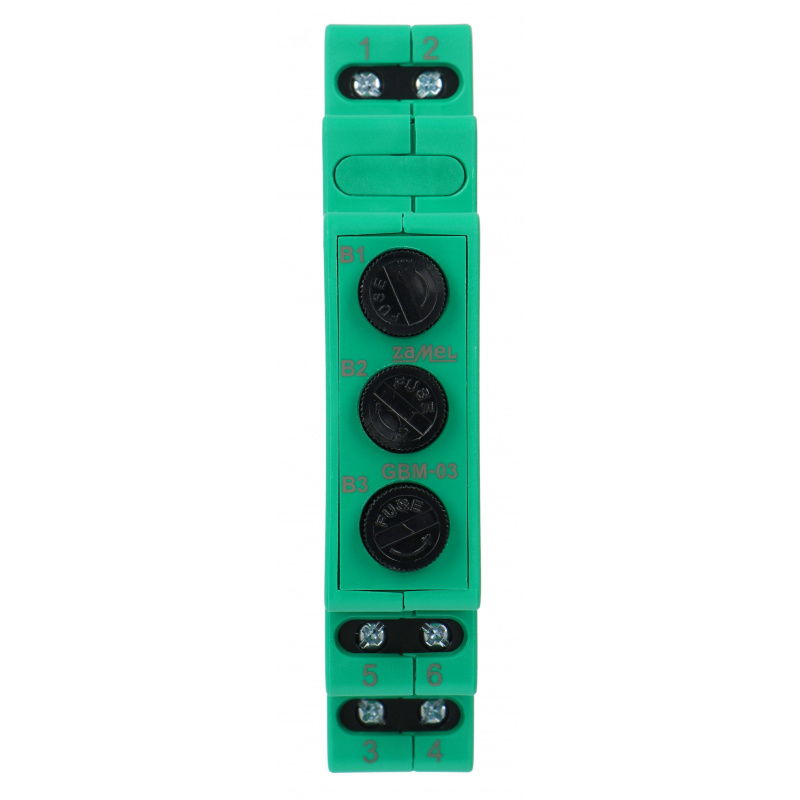

Das Modul ist für die Montage auf einer DIN-Schiene geeignet.

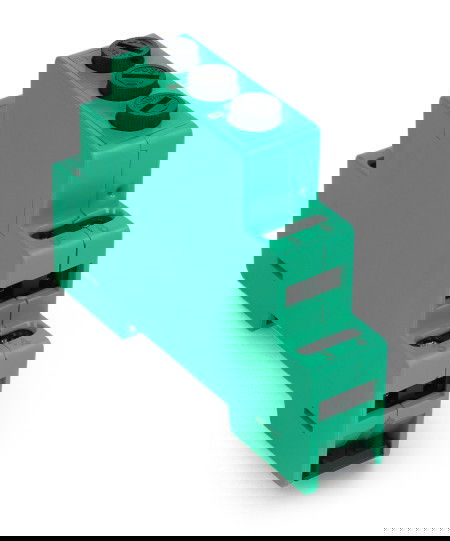

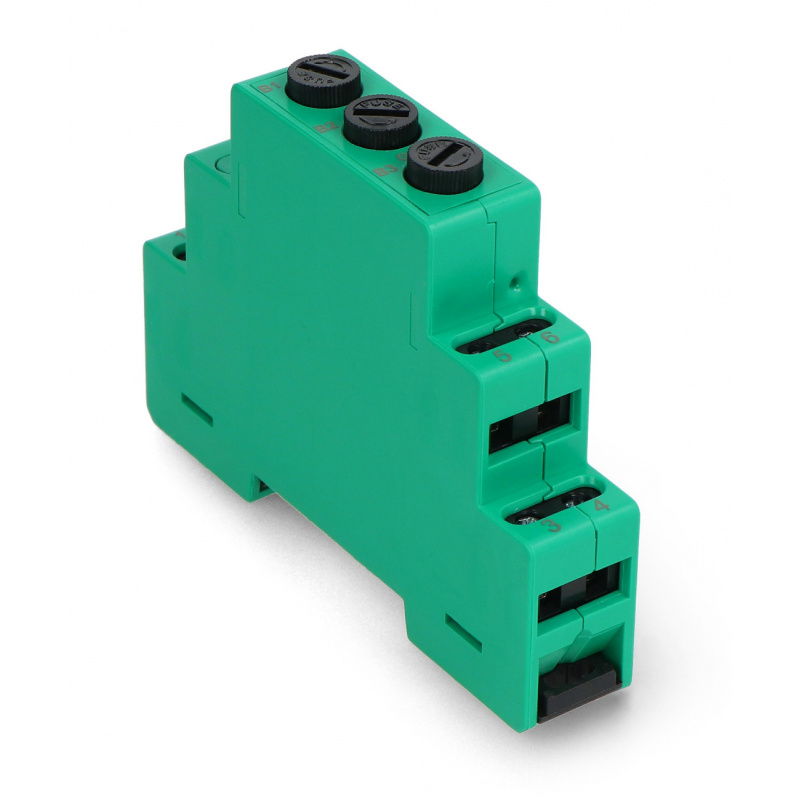

Die Steckverbinder ermöglichen den Anschluss von Drähten mit einem maximalen Querschnitt von 2,5 mm2.
Technische Daten des Moduls
- Nennspannung: von 230 V bis 400 V AC / DC
- Maximaler Einsteckstrom: 6,3 A
- Sicherungstyp: Ø 5 x 20 mm Sicherungen
- Anzahl der Sicherungen: 3
- Anzahl der Klemmen: 6 (1-2, 3-4, 5-6)
- Steckertyp: Wicklung
- Leiterquerschnitt: von 0,2 mm² bis 2,5 mm²
- Anzugsdrehmoment: 0,4 Nm
- Betriebstemperatur: -25°C bis 50°C
- Schutzart: IP20
- Überspannungskategorie: II
- Montage: auf TH35-Schiene
- Betriebslage: beliebige Lage
- Abmessungen: 90 x 17,5 x 66 mm
- Gewicht: 0,047 kg
Inhalt des Sets
- GBM-03-Sicherungsmodul
