Produktbeschreibung: LattePanda Mu Full-Function Evaluation Carrier Board - Trägerplatine für LattePanda Mu Modul - DFRobot DFR1141
Das LattePanda Mu Full-Function Evaluation Carrier Board ist eine Trägerplatine, die speziell für das LattePanda Mu Computermodul entwickelt wurde. Das Board nutzt alle Anschlüsse des LattePanda Mu-Moduls und bietet mit zwei Intel I225 2.5G Ethernet-Ports eine zuverlässige Netzwerkverbindung. Es wird mit 12 V bis 20 V betrieben. Es verfügt über 4 USB 3.0-Anschlüsse, 2 HDMI 2.0-Anschlüsse, 2 M.2-Steckplätze, 1 Standard-PCIe x1-Steckplatz, 1 Standard-PCIe x4-Steckplatz, 1 Type-C-Anschluss und vieles mehr.
Das Kit beinhaltet nicht das LattePanda Mu Modul, dieses kann separat erworben werden. Siehe LattePanda Mu x86 - 8GB RAM + 64GB eMMC Intel N100.

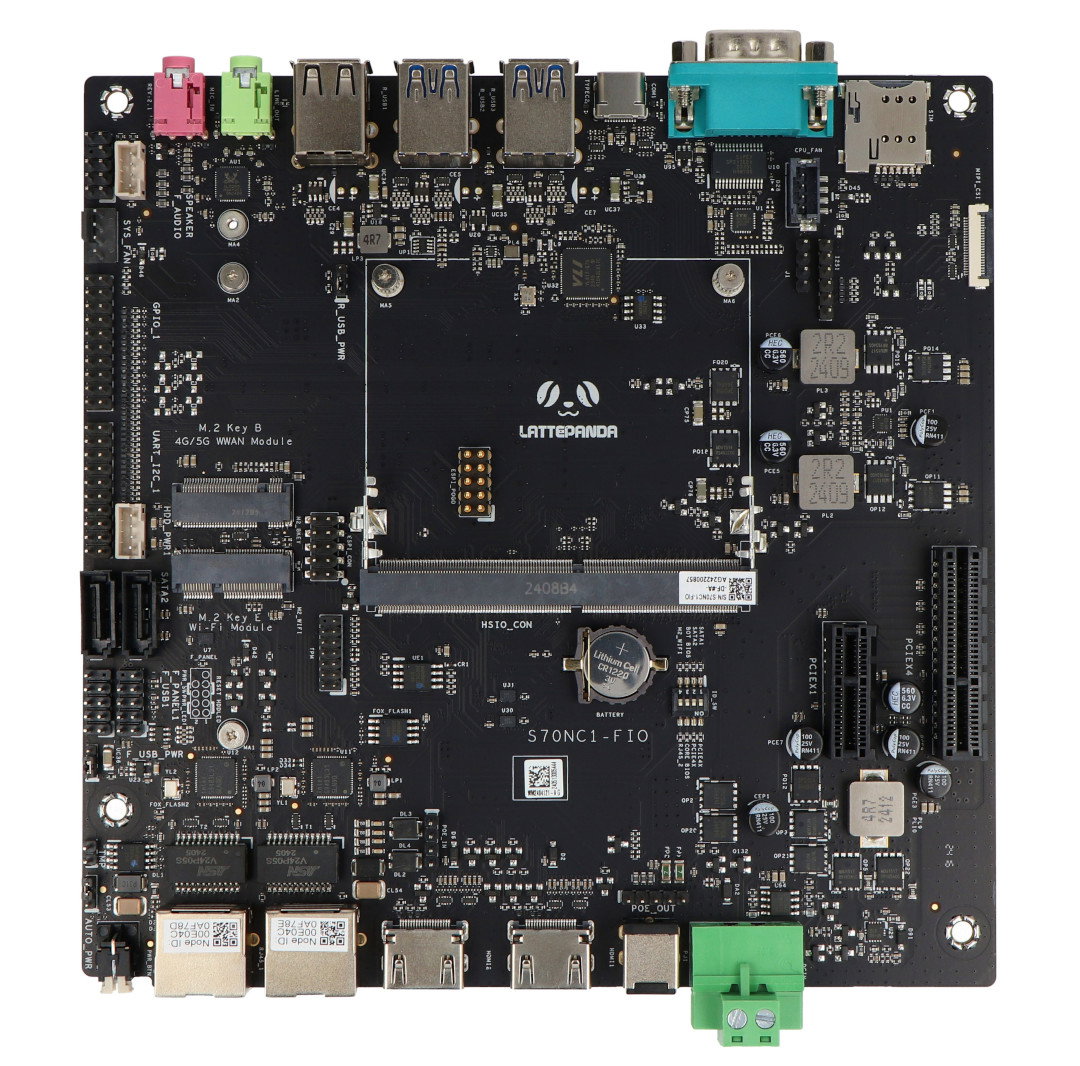

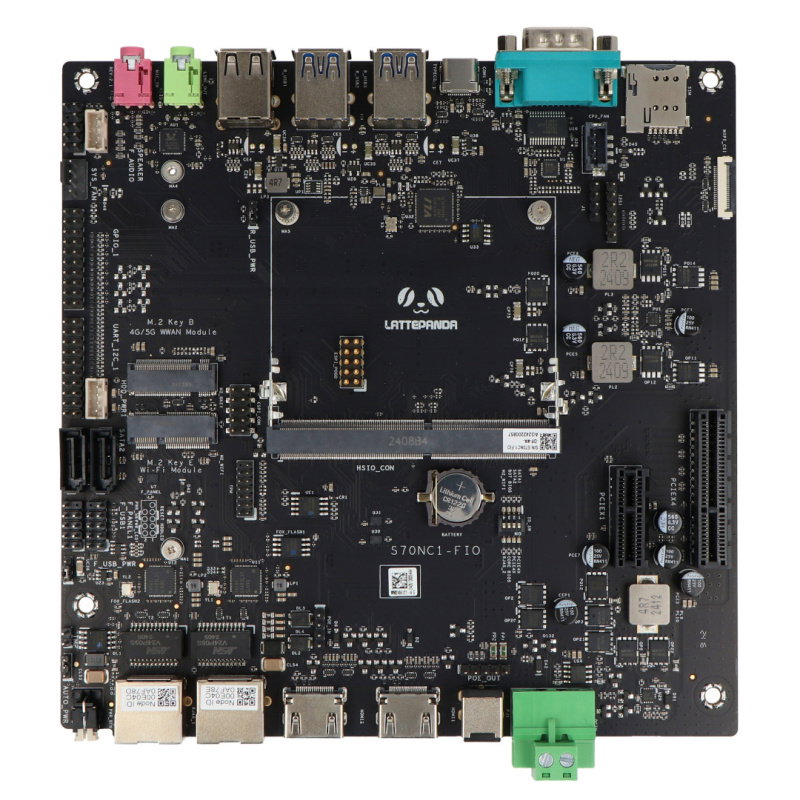

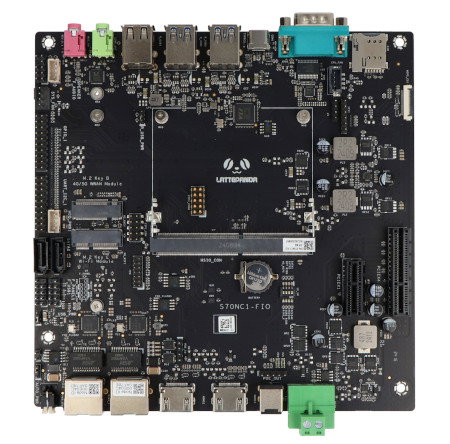

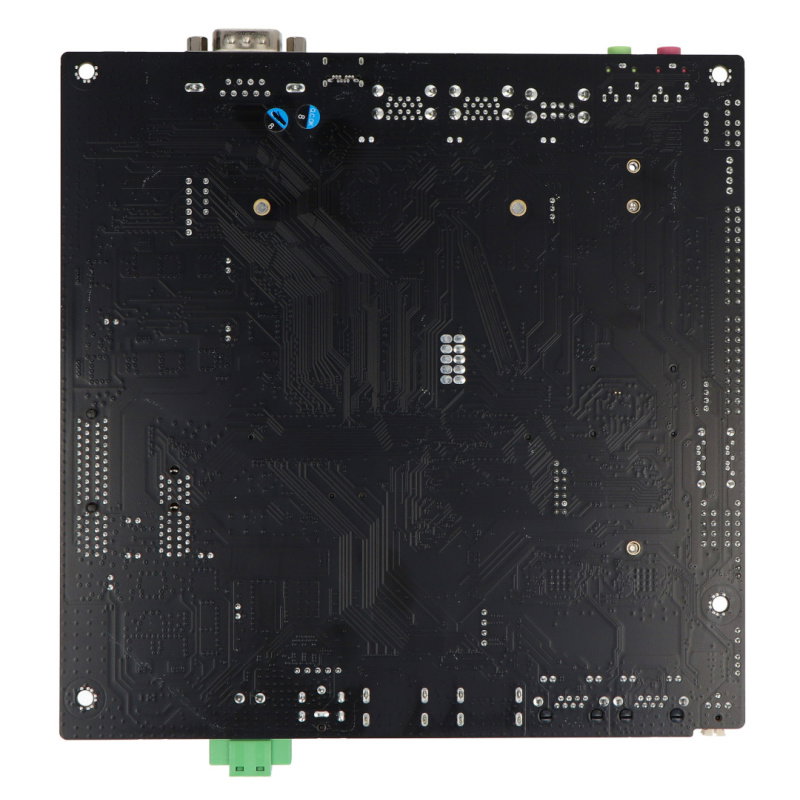

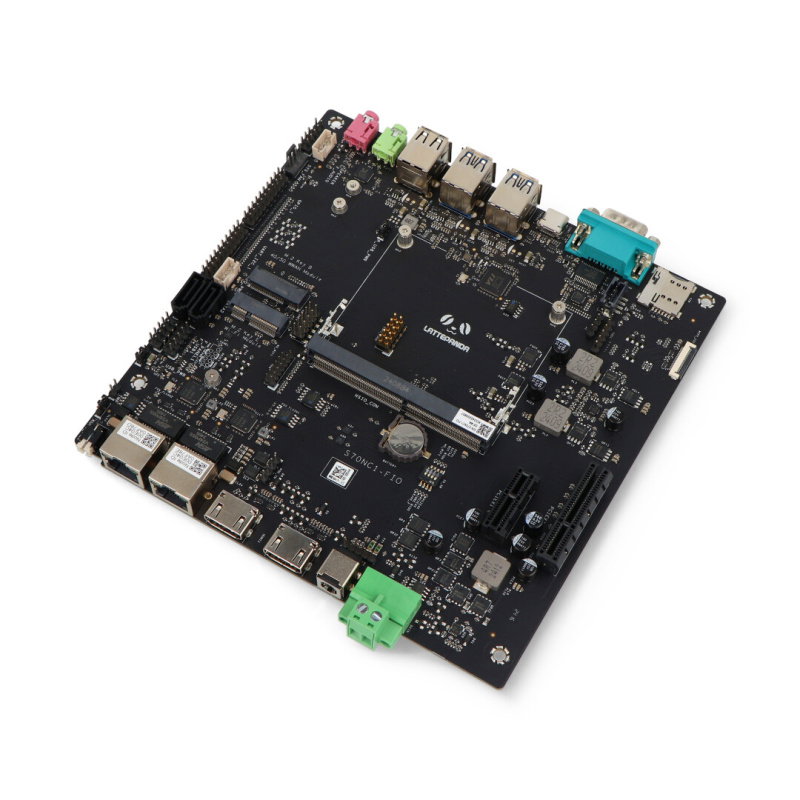

LattePanda Mu Full-Function Evaluation Carrier Board - ein Trägerboard für das LattePanda Mu Modul - DFRobot DFR1141.

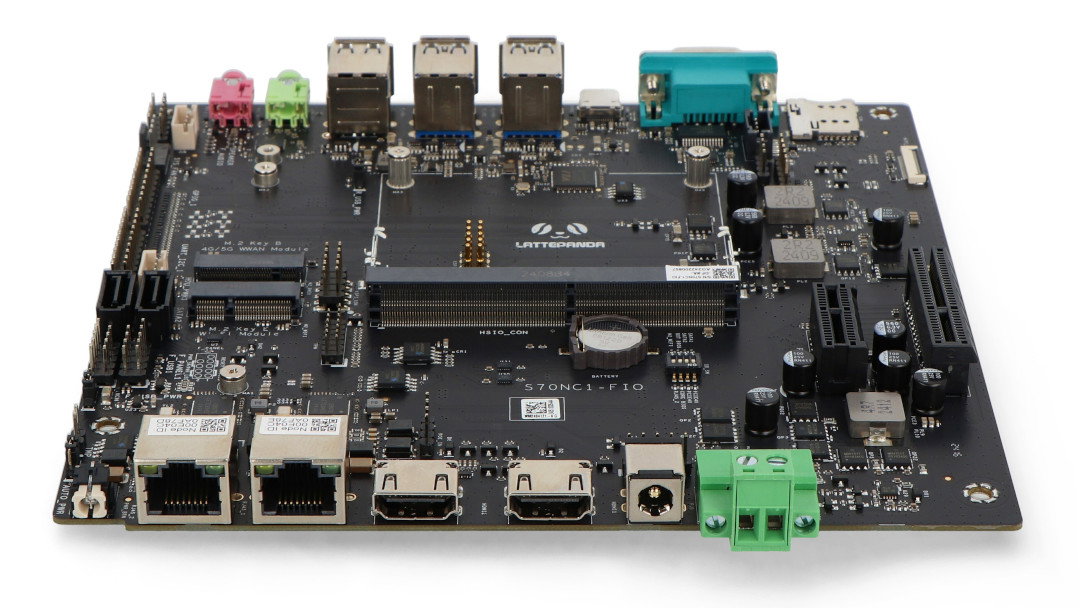

LattePanda Mu Vollfunktions-Evaluations-Trägerplatine - DFRobot DFR1141.
Hauptmerkmale des DFRobot Carrier Boards
- Kompatibilität mit LattePanda Mu: Es verwendet alle Erweiterungsanschlüsse des LattePanda Mu-Computermoduls, so dass es möglich ist, Projekte zu testen und zu entwickeln
- Schnittstellenvielfalt: das Carrier Board ermöglicht die Erweiterung des LattePanda Mu Moduls mit mehreren Schnittstellen
- Netzwerkkonnektivität: zwei integrierte Intel I225 2.5G Ethernet Ports
- EingebauteM.2 E- und M.2 B-Steckplätze: Steckplätze ermöglichen die Erweiterung mit WiFi-, 4G- oder 5G-Karten
- Integrierte Standard-PCIe-Steckplätze: PCIe 3.0 x1- und PCIe 3.0 x4-Steckplätze ermöglichen den Anschluss einer Vielzahl von Peripheriegeräten wie Grafikkarten oder Netzwerkkarten
- Großer Spannungsbereich: Das Board wird mit einer Eingangsspannung von 12 V bis 20 V betrieben
Achtung!
Trennen Sie unbedingt die Stromversorgung, bevor Sie das LattePanda Mu, Kabel oder interne Schnittstellen anschließen oder abziehen.
Beschreibung der Anschlüsse auf der Platine
- Lautsprecher-Schnittstelle
- HD-Audio-Schnittstelle
- Systemlüfter-Schnittstelle
- USB-Power-Jumper
- SoC GPIO
- UART- und I2C-Schnittstelle
- Stromanschluss für Festplattenlaufwerk (HDD)
- SATA 6 Gb/s-Anschluss
- Frontplattenanschluss
- USB 3.0-Anschluss
- USB-Stromversorgungs-Jumper
- Temperatursensor
- Jumper für automatisches Einschalten
- Buchse für M.2-Schlüssel E
- M.2-Schlüssel B-Buchse
- eSPI-Schnittstelle
- TPM-Schnittstelle
- PoE-Stromanschluss
- Stromeingangsanschluss
- Konfigurationsschalter
- PCIe 3.0 x4-Steckplatz
- PCIe 3.0 x1-Steckplatz
- Steckplatz für CR1220-Batterie
- Steckplatz für LattePanda Mu
- I2S-Schnittstelle
- MIPI CSI-Anschluss
- CPU-Lüfter-Anschluss

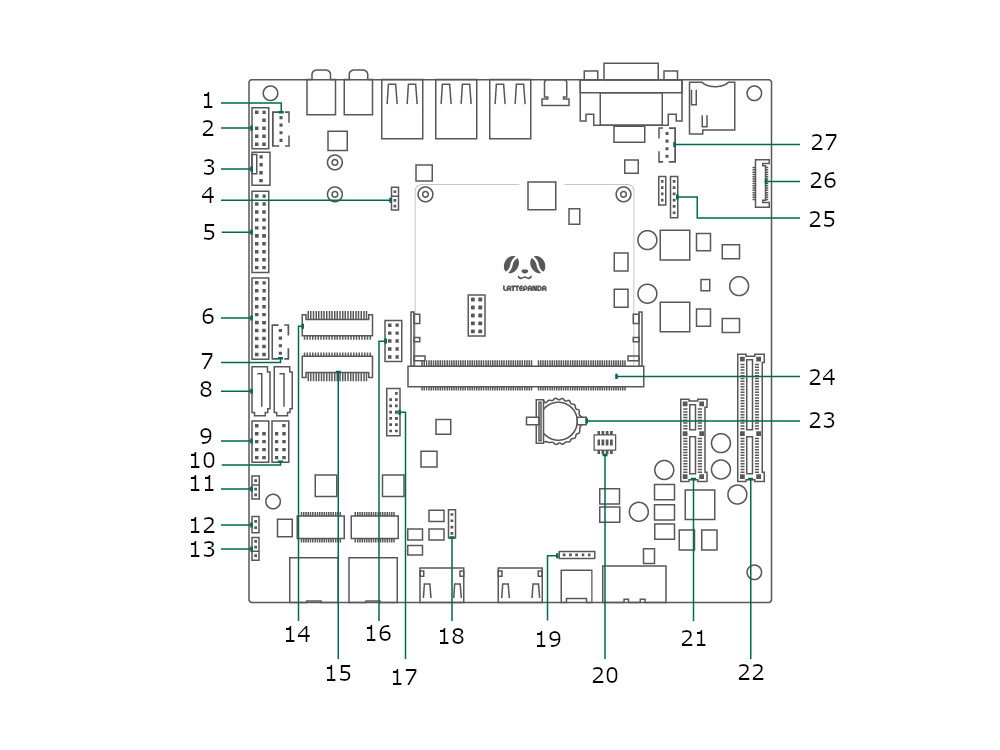

Beschreibung der Pinbelegung des LattePanda Mu Evaluation Boards.

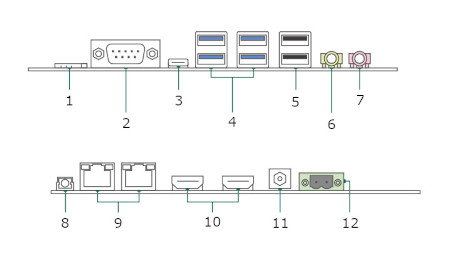

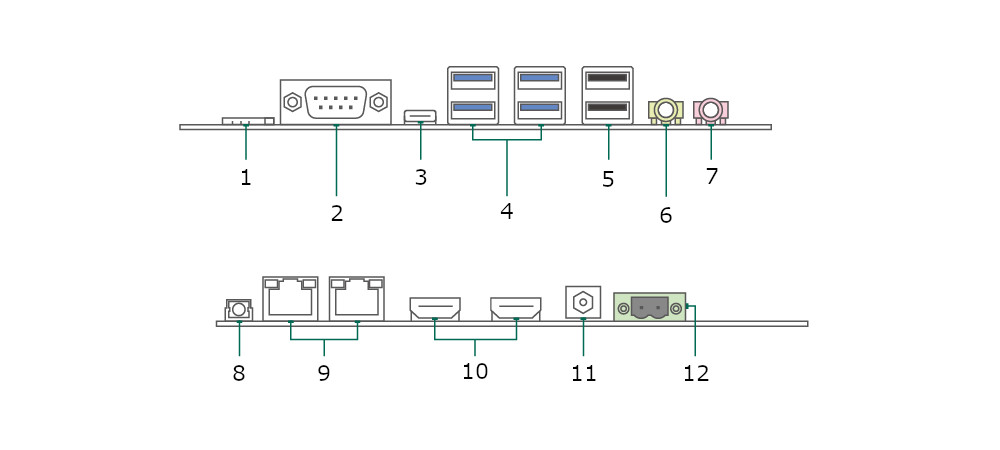

Beschreibung der Schnittstellen auf der Vorder- und Rückseite des Trägerboards für das LattePanda Mu.
Beschreibung der Pinbelegung auf dem Board
- SIM-Karten-Steckplatz
- DB9 (RS232) Anschluss
- USB-C-Buchse
- 4x USB 3.0 Buchse
- 2x USB 2.0-Buchse
- 3,5 mm Klinkenbuchse für Kopfhörer
- 3,5 mm Klinkenbuchse Mikrofonanschluss
- Power-Taste
- 2x 2,5 GbE-Anschluss
- 2x HDMI 2.0-Anschluss
- DC 5,5 / 2,5 mm Anschluss
- DC 5,08 mm Schraubanschluss
Spezifikationen des LattePanda Mu Full-Function Evaluation Carrier Boards
- Kompatibilität der Karte: LattePanda Mu
- Vordere E/A-Schnittstelle: 3,5-mm-Audioanschlüsse (Mikrofon und Kopfhörer), 2x USB 2.0, 4x USB 3.0, USB C (unterstützt USB 2.0, 3.0 und DisplayPort), USB 3.0 ZIF 20-pin, RS232-Anschluss (DB9), SIM-Kartensteckplatz
- Rückseitige E/A-Schnittstelle: Einschalttaste, 2x 2,5 GbE-Anschlüsse, 2x HDMI 2.0, DC-Stromanschluss (5,5 x 2,5 mm), 5,08 mm DC-Schraubanschluss
- Erweiterung: PCIe 3.0 Steckplätze (x1 und x4), M.2 E Key (für WiFi), M.2 B Key (für 4G / 5G Karten), 2x SATA 6 Gb/s
- Schnittstellen und Anschlüsse: Sockel für CPU und Systemlüfter, I2S, TPM, eSPI, MIPI CSI-2, GPIO, UART, I2C, Konfigurationsschalter und Header für Audio, Frontpanel, PoE Power und Laufwerke
- Versorgungsspannung: 12 V bis 20 V
- Abmessungen: 170 x 170 mm
Inhalt des Kits
- 1x LattePanda Mu Full-Function Evaluation Carrier Board - Trägerplatine für das LattePanda Mu Modul - DFRobot DFR1141
- 2x SATA-Kabel - 35 cm
- 1x SATA Stromkabel
- 1x PCIe - M.2 Adapter
- Benutzerhandbuch

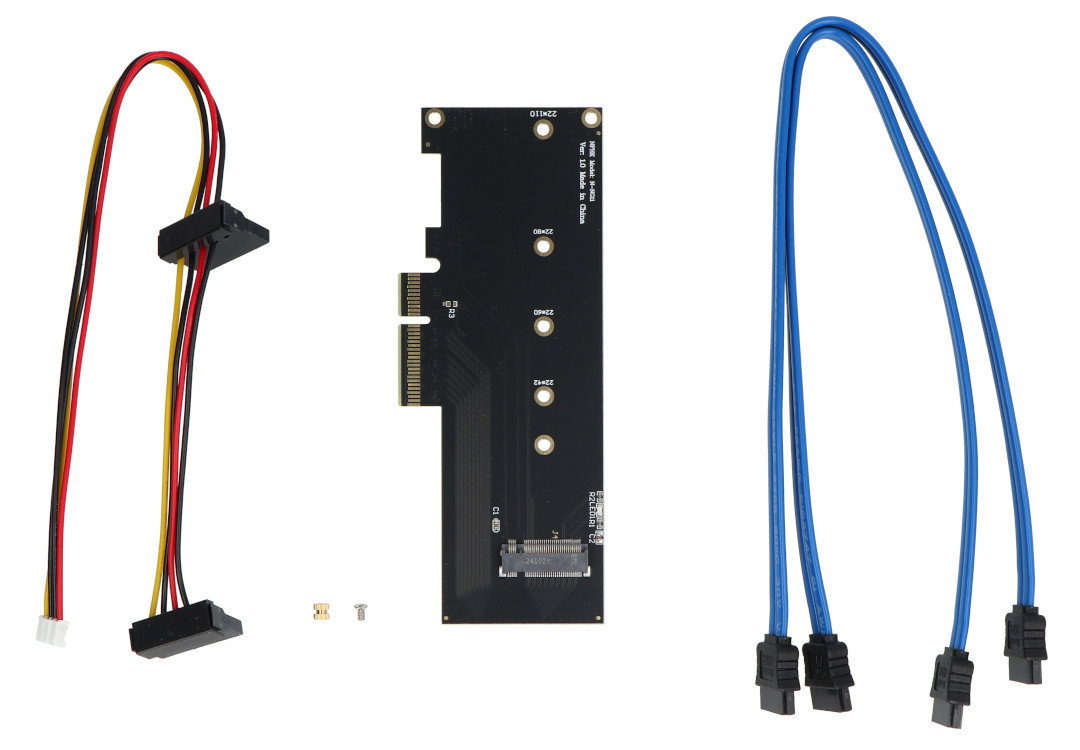

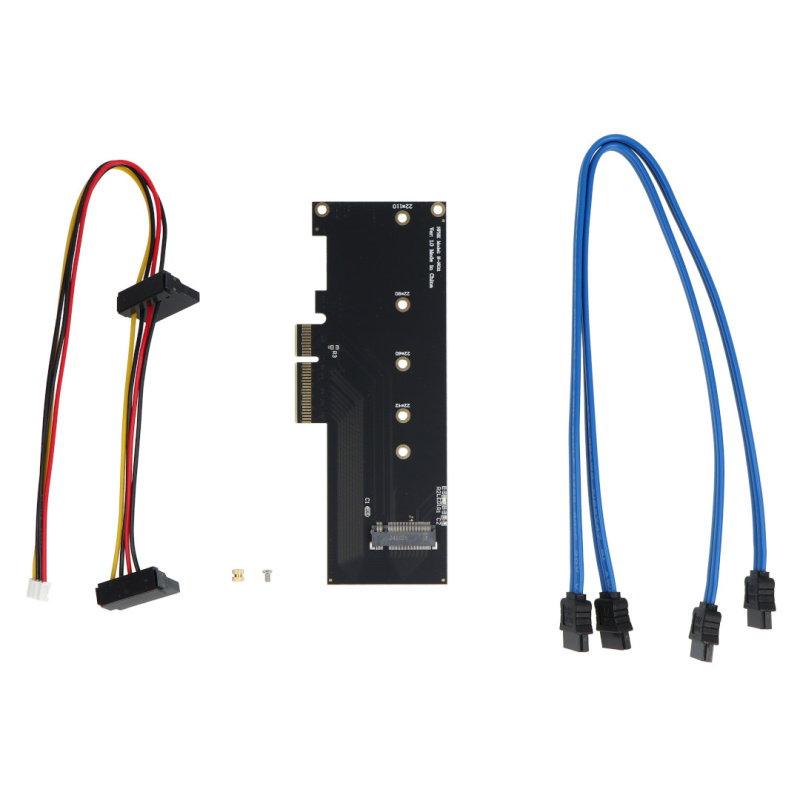

Im Kit enthaltene Komponenten.
