Produktbeschreibung: Pixel Shifter – 3,3-V-/5-V-Logikpegelwandler für adressierbare LEDs – Adafruit 6066
Der Adafruit Pixel Shifter ist für die Verwendung mit adressierbaren LEDs wie WS2811, WS2812, NeoPixel, SK6812 und kompatiblen Lösungen mit 5-V- Logiksignalen konzipiert. Das Modul behebt Probleme, die durch den instabilen Betrieb von LED-Streifen entstehen, die direkt von Mikrocontrollern mit 3,3-V -Logik angesteuert werden. Die Platine enthält eine 5-V-Aufwärtswandlungsschaltung , zwei Signalpuffer und einen Signalinverter und unterstützt somit sowohl gängige als auch weniger verbreitete LED-Treiber .

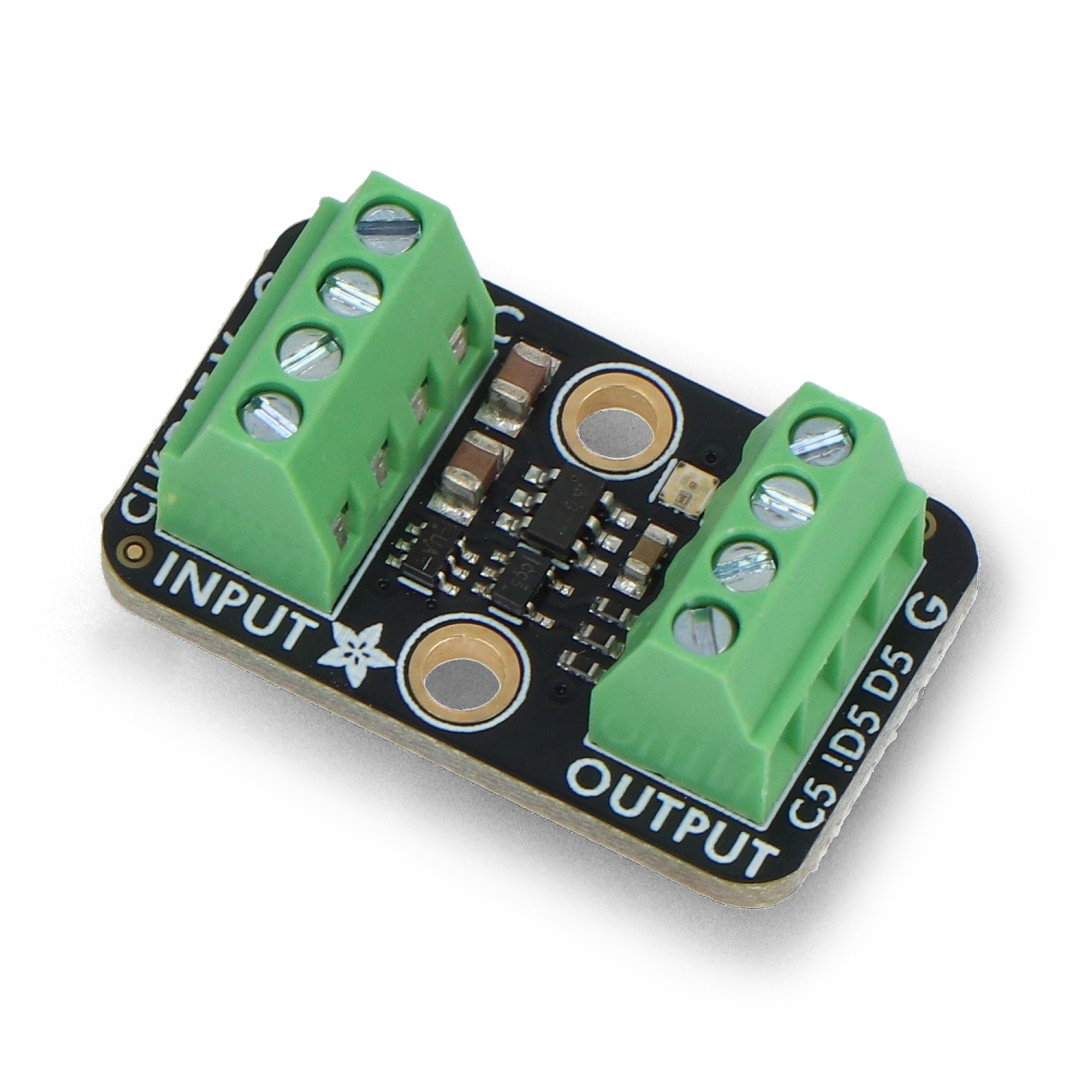

Pixel Shifter - 3,3V/5V Logikpegelwandler für adressierbare LEDs - Adafruit 6066.
Das Modul wird mit einer Spannung von 3 V bis 5 V betrieben und verbraucht nur wenige Milliampere Strom.
Hauptmerkmale des Adafruit Pixel Shifters
- Logikpegelwandlung : Umwandlung von 3,3-V-Signalen in 5-V-Signale für adressierbare LEDs
- Zwei Signalkanäle : Daten- und Taktleitungsunterstützung
- Invertierter Ausgang : Speziell für Systeme, die ein invertiertes Signal benötigen, z. B. TM1814.
- Eingebauter 5V-Spannungsgenerator : Stromversorgung für das Umwandlungssystem ohne zusätzliche Komponenten
- 74HCT2G34-Chip : unterstützt Signale mit Frequenzen bis zu 10 MHz
- NeoPixel- und DotStar-Kompatibilität : Unterstützung für ein- und zweiadrige LEDs
- Eingebaute NeoPixel-Diode : Schnelle Diagnose der Korrektheit des Datensignals
- Schraubverbinder : einfache Drahtverbindung ohne Löten
- Geringer Stromverbrauch : 3V- bis 5V-Netzteil mit einem Stromverbrauch von nur wenigen Milliampere
Pinbelegung und Kompatibilität

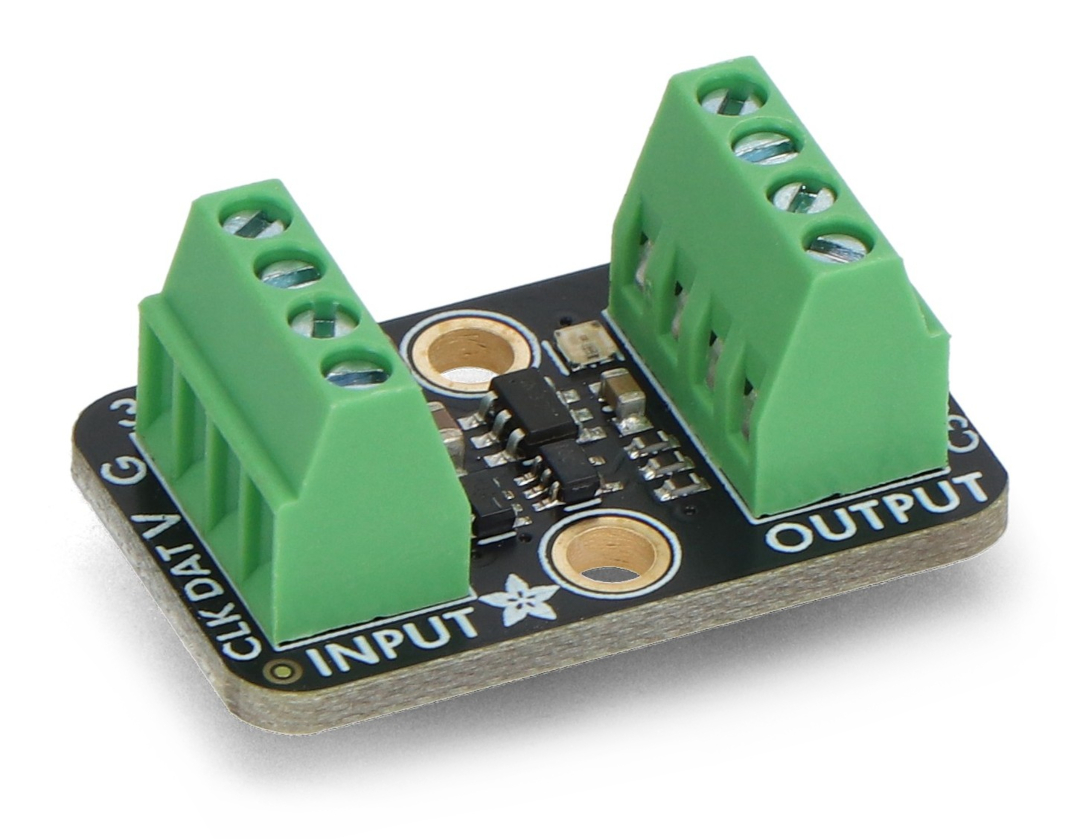

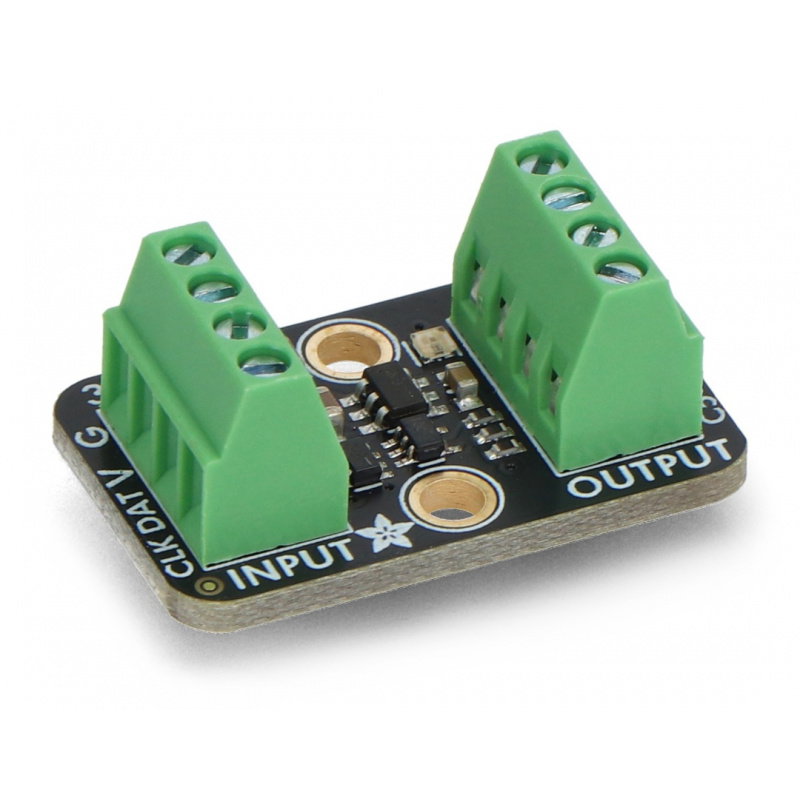

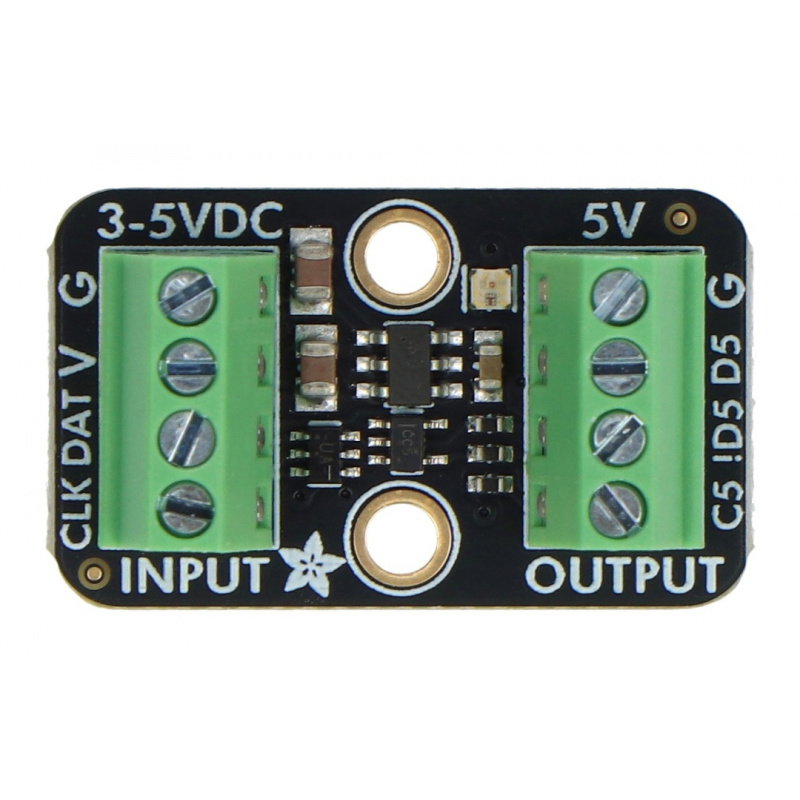

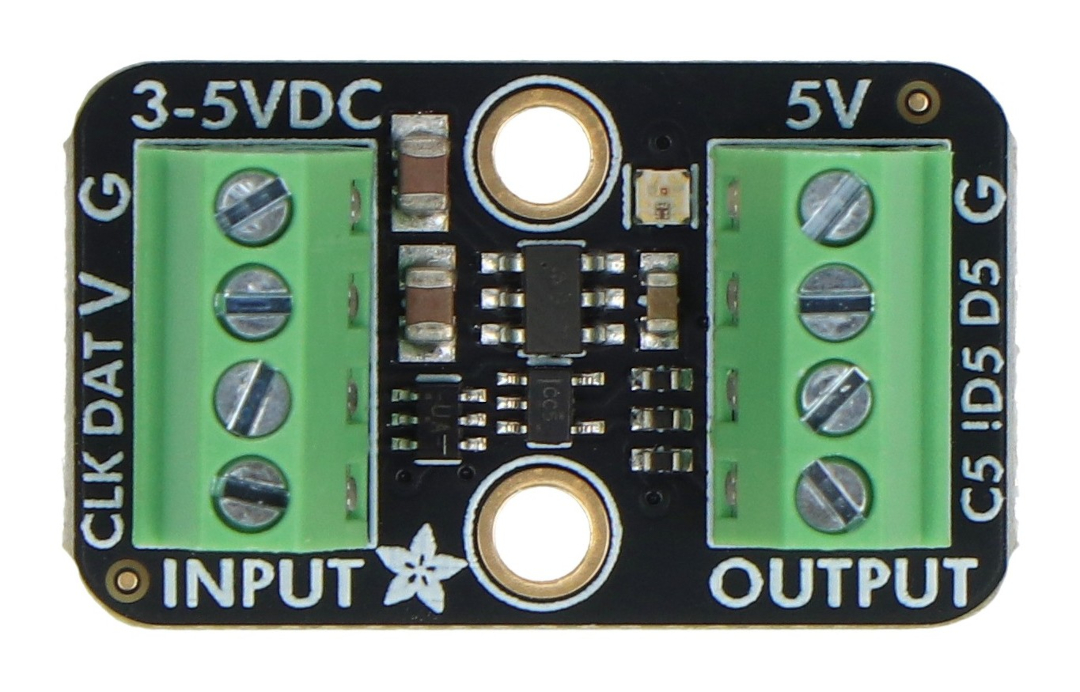

Das Modul verfügt über praktische Schraubklemmen mit 2,54 mm Rastermaß . Die Eingangsseite bietet die Pins V (Stromversorgung), G (Masse), DAT (Datenleitung) und CLK (Taktleitung). Die Ausgangsseite stellt die Signale D5 (5-V-Daten), !D5 (5-V-invertierte Daten) und C5 (5-V-Takt) bereit. Dadurch ist das Modul sowohl mit LED-Streifen kompatibel, die über eine einzelne Datenleitung verfügen, als auch mit Lösungen, die ein zusätzliches Taktsignal benötigen. Der Pixel Shifter ist für Mikrocontroller mit 3,3-V-Logik ausgelegt. Das Modul ist kompatibel mit RP2040, ESP32, ESP8266, STM32, SAMD, Raspberry Pi und vielen anderen Plattformen mit digitalen Ausgängen. Es ist kompatibel mit gängigen adressierbaren NeoPixel-, WS2812B-, WS2811-, SK6812- und DotStar- LEDs (SK9822) sowie Treibern, die ein invertiertes Signal benötigen, wie beispielsweise dem TM1814 .

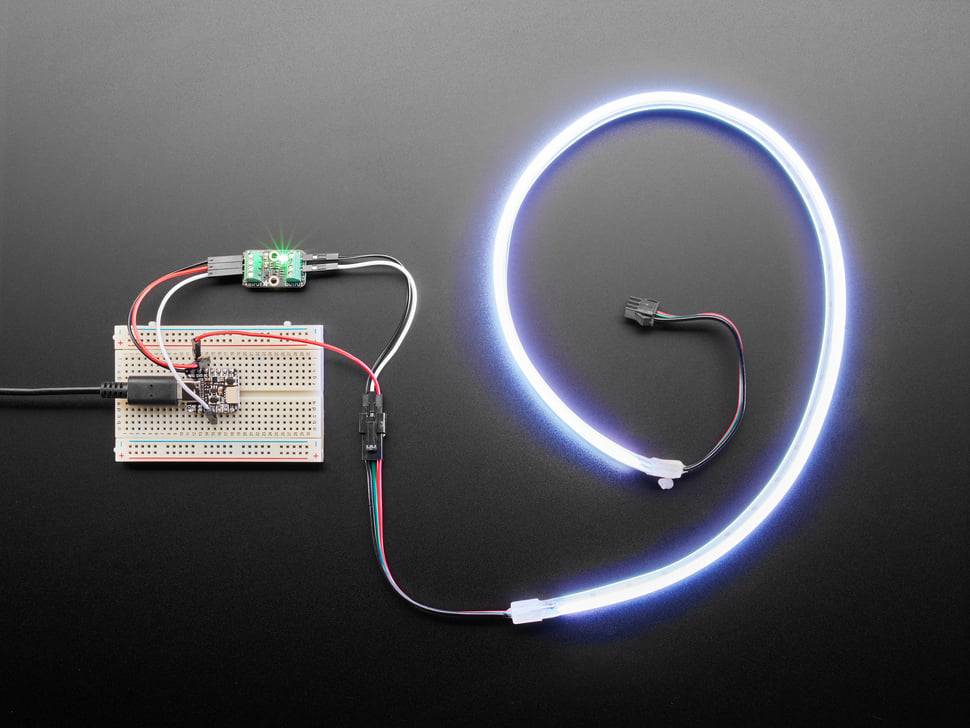

Der Adafruit Pixel Shifter ist für die Verwendung mit adressierbaren LEDs wie dem WS2811, WS2812, SK6812 und anderen kompatiblen Lösungen konzipiert.
Programmierung und Zusammenarbeit mit WLED
Das Modul benötigt keine proprietäre Software und fungiert als Hardware-Signalwandler. Es ist kompatibel mit Adafruit NeoPixel, FastLED, CircuitPython NeoPixel und anderen Bibliotheken zur Steuerung adressierbarer LED-Beleuchtung . Pixel Shifter eignet sich auch hervorragend für WLED- basierte Projekte und liefert die korrekten Logikpegel für LED-Streifen, die von einem ESP32 oder ESP8266 gesteuert werden.
Technische Spezifikationen des Wandlers
- Konvertierungssystem: 74HCT2G34
- Versorgungsspannung: 3 V bis 5 V
- Anzahl der Signalkanäle: 2
- Invertiertes Ausgangssignal: ja
- Maximale Signalfrequenz: 10 MHz
- Unterstützte Signalarten: Daten und Takt für adressierbare LEDs
- Anschlüsse: 2,54 mm Schraubklemmen
- Unterstützte Drahtgrößen: 18 AWG bis 26 AWG
- Eingebaute NeoPixel-LED: ja
- Möglichkeit zum Abschalten der Diagnosediode: ja
- Abmessungen: 25,5 x 15 x 10,2 mm
- Gewicht: ca. 3,5 g
Inhalt des Sets
- 1x Adafruit Pixel Shifter Modul

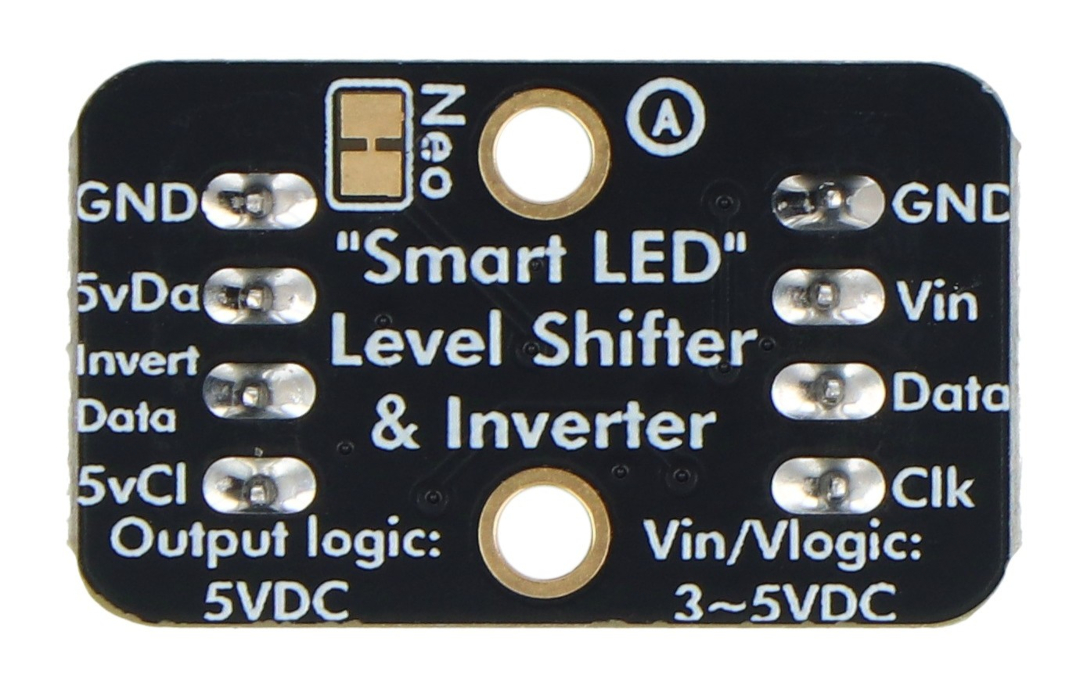

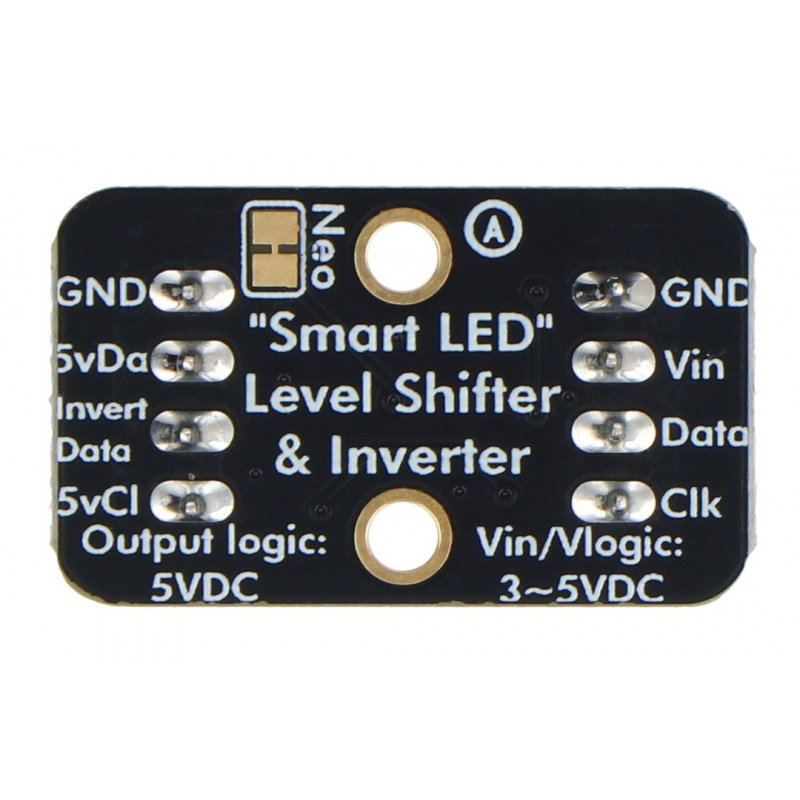

Eine weitere Funktion der Platine ist die eingebaute NeoPixel-Diode, die als Diagnoseanzeige dient.
