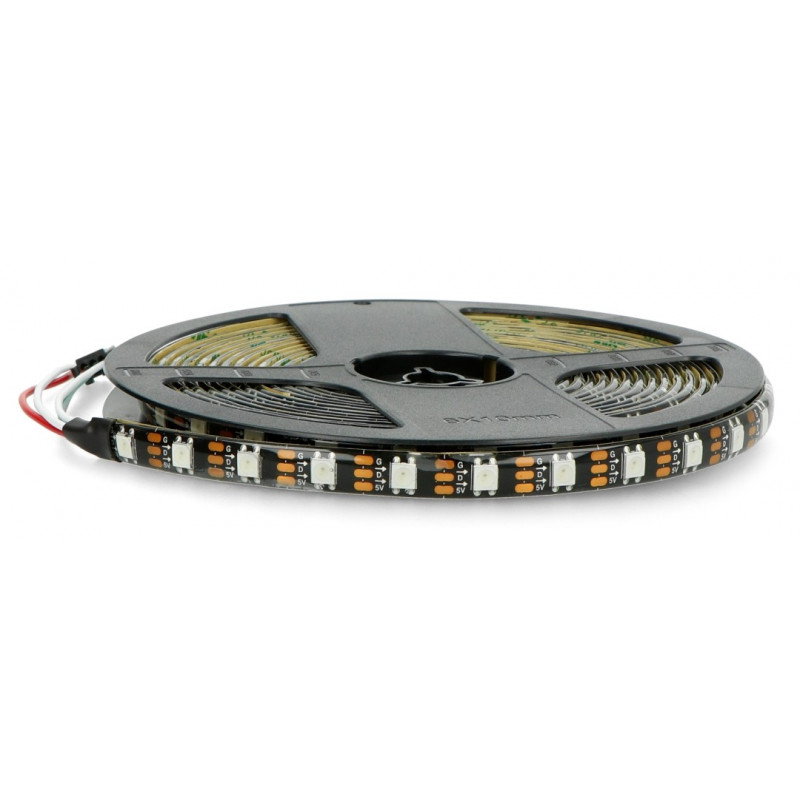

Produktbeschreibung: RGB-LED-Streifen WS2812B - digital, adressiert - IP65 60 LED/m, 18W/m, 5V - 5m - schwarz
LED-Streifen mit RGB-LEDs mit WS2812B-Chip, damit jede LED einzeln angesteuert werden kann. Die Verteilungsdichte auf einem 5-Meter-Streifen beträgt 60 LEDs/Meter . Jede LED kann jede Farbe aus der 24-Bit-Farbpalette emittieren. Der Riemen wird mit 5 V betrieben, mit einer Gesamtleistung von 90 W. Ein Pin des Mikrocontrollers reicht aus, um ihn zu steuern. Schwarze Leiterplatte.
RGB-LED-Streifen WS2812B - 60 LED - schwarz.
Der Abstand zwischen den LEDs auf dem Streifen beträgt ca. 12 mm , was für eine hohe Helligkeit sorgt. Der Riemen wird mit einer Spannung von 5 V versorgt und verbraucht 18 W Leistung pro Meter. Die Kette kann frei gekürzt werden, indem sie nach jeder Diode durchgeschnitten wird.
LED-Streifen können in Reihe geschaltet werden. Der nächste String sollte mit dem Ausgangsanschluss verbunden werden. Die 5V, GND und DOUT mit DIN-Pins müssen verbunden werden. Beachten Sie, dass bei Verwendung von mehr als 500 LEDs die RAM-Menge im Arduino Uno möglicherweise nicht ausreicht. Dann sollten Sie zum Beispiel Arduino Mega oder Raspberry Pi verwenden. Das Anschließen von mehr LEDs ist auch mit höherem Stromverbrauch verbunden, darauf sollten Sie bei der Auswahl des Netzteils achten.
So schließen Sie den LED-Streifen an

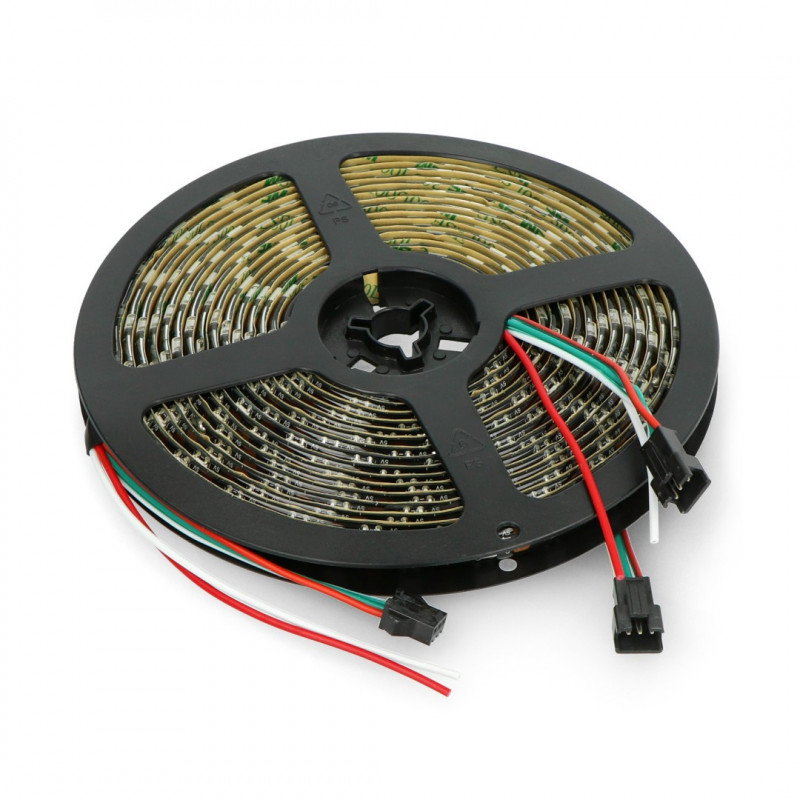

Das Gerät verfügt über einen 3-poligen Stecker, der aus folgenden Schlussfolgerungen besteht:
- GND (weißer Draht) - Modulmasse.
- 5 V (rotes Kabel) - Versorgungsspannung, für einen Streifen sollten Sie eine Quelle mit einer Stromkapazität von mindestens 1,8 A pro Meter anschließen.
- DAT (grünes Kabel) - digitales Steuersignal vom Mikrocontroller.
Riemenanschlussdiagramm.
|
Das Produkt ist mit Arduino und Raspberry Pi kompatibel
|
Installation der Adafruit-Bibliothek für Arduino:
- Laden Sie die Bibliothek von GtitHub herunter, indem Sie auf die Schaltfläche ZIP herunterladen klicken
- Entpacken Sie die heruntergeladene ZIP-Datei, Sie sollten einen Ordner sehen, der die Dateien enthält: Adafruit_NeoPixel.cpp, Adafruit_NeoPixel.h und andere Unterordner
- Benennen Sie den Hauptordner um in: Adafruit_NeoPixel
- Verschieben Sie den gesamten Ordner in das Arduino-Bibliotheksverzeichnis, standardmäßig sollte er sich unter dem Pfad befinden: / Dokumentation / Arduino / Bibliotheken
- Starten Sie die Arduino-Umgebung neu, die Bibliothek erscheint im Menü: Datei -> Beispiele
Erster Lauf - einfaches Beispiel
- Führen Sie das Testprogramm aus, indem Sie in der Arduino-Umgebung Folgendes auswählen:
- Datei -> Beispiele -> Adafruit_Neopixel -> einfach
- Wählen Sie den Pin aus, von dem die LEDs gesteuert werden. Die Voreinstellung ist Pin 6:
- Zeile 11 #define PIN 6
- Wählen Sie die Anzahl der zu steuernden Pixel aus. Standardmäßig ist es 16:
-
- Zeile 14 #define NUMPIXELS 16
- Laden Sie das Programm auf Arduino hoch. Pixel sollten einzeln in der in Zeile 14 angegebenen Menge angehängt werden.
- Wenn Sie die Beleuchtungsfarbe ändern möchten, geben Sie verschiedene Werte in die Funktion ein:
- Zeile 40 Pixel.setPixelColor (i, Pixel.Color (0,150,0))
RGB-Komponenten sind in Klammern angegeben, der maximale Wert von jedem von ihnen ist 255
- Zeile 40 Pixel.setPixelColor (i, Pixel.Color (0,150,0))
- Das Ändern der Beleuchtungsgeschwindigkeit einzelner Pixel ist durch Bearbeiten des Werts möglich:
- Zeile 21 int delayval = 500;
WS2812 LED-Streifen in Verbindung mit dem Arduino Uno .
Spezifikation des LED-Streifens
- Versorgungsspannung: 5V
- Leistung: 18 W/m
- Stromaufnahme: 3,6 A/m
- Angewandte Dioden: LED RGB SMD5050 WS2812B
- Adressierter Pixel: 1 RGB-LED
- Beständigkeit gegen äußere Einflüsse: IP65 (Silikonhülle)
- Leiterplattenfarbe: schwarz
- Breite: 10 mm
- Kettenlänge: 5 m
