Produktbeschreibung: LCD-Display 4x20 Zeichen grün - justPi
Alphanumerische LCD-Anzeige von justPi. Es stellt Werte auf vier Zeilen mit je 20 Zeichen dar. Es wird mit 5 V versorgt. Es zeichnet sich durch einfachste Bedienung und Unterstützung vieler Mikrocontroller aus. Die Zeichen werden auf grünem Hintergrund dargestellt. Das Modul hat zusätzliche gelötete Anschlüsse.

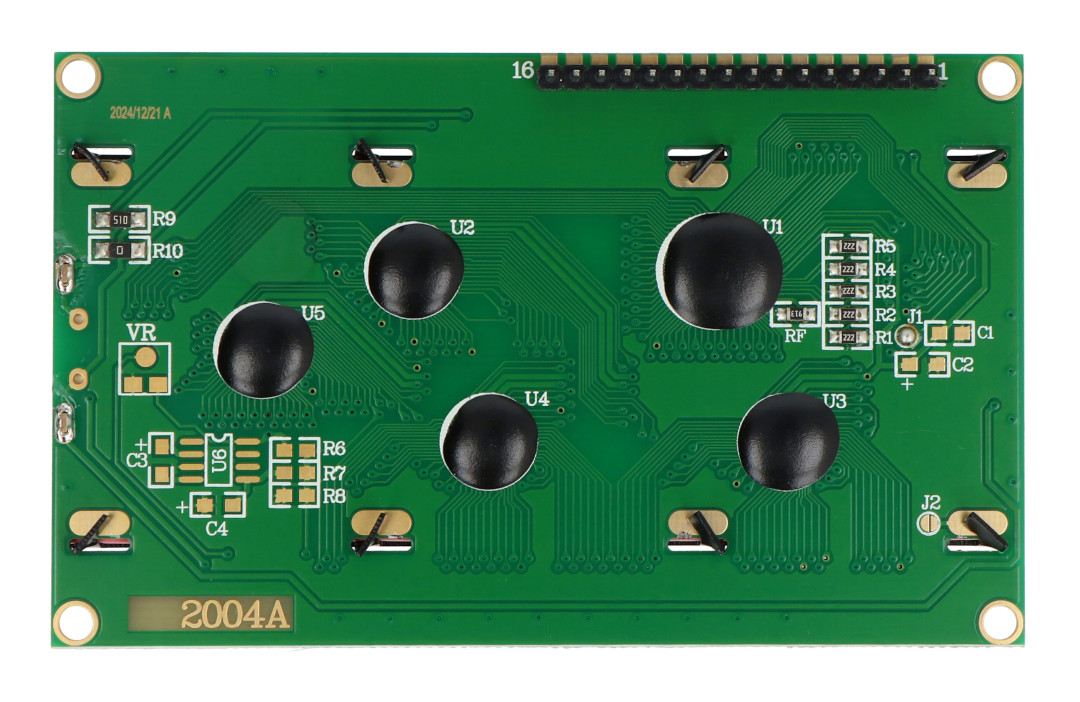

Beschreibung der Display-Pinbelegung
Das alphanumerische Display hat 12 Pins, die auf der Platine nicht gekennzeichnet sind. Jeder Pin entspricht der Reihe nach:
- 1 - VSS - Masse der Schaltung
- 2 - VDD - Versorgung 5 V
- 3 - V0 - Kontrast
- 4 - RS - Auswahl des Anweisungsregisters (niedriger Zustand) oder des Datenregisters (hoher Zustand)
- 5 - R/W - Lesen (low state) / Schreiben (high state)
- 6 - E - Entriegelung der Anzeige
- 7...14 - DB0...DB7 - Datenbus
- 15 - LEDA - Spannungsversorgung der Hintergrundbeleuchtung 5 V
- 16 - LEDK - Masse des Hintergrundbeleuchtungskreises

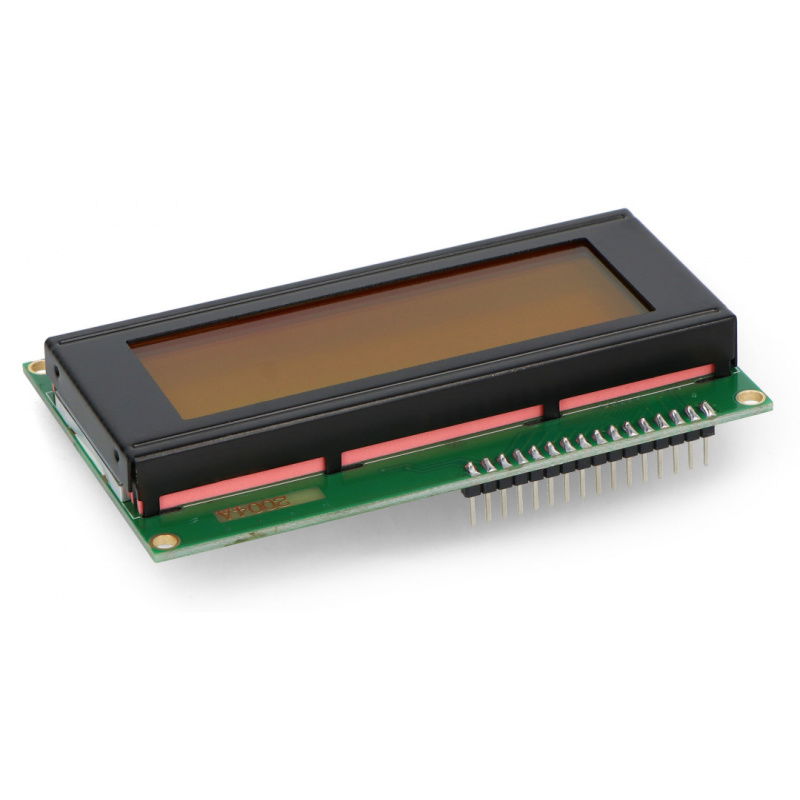

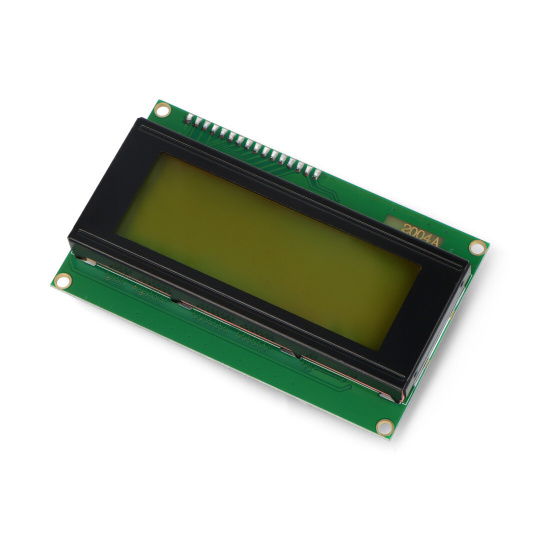

LCD-Display 4x20 Zeichen grün mit Anschlüssen - justPi.
Das Produkt ist kompatibel mit Arduino
Im Standardsatz von Bibliotheken und Beispielprogrammen, die von der Arduino IDE-Umgebung heruntergeladen werden können, befindet sich die LiquidCrystal-Bibliothek, die den Betrieb des vorgestellten Displays ermöglicht.

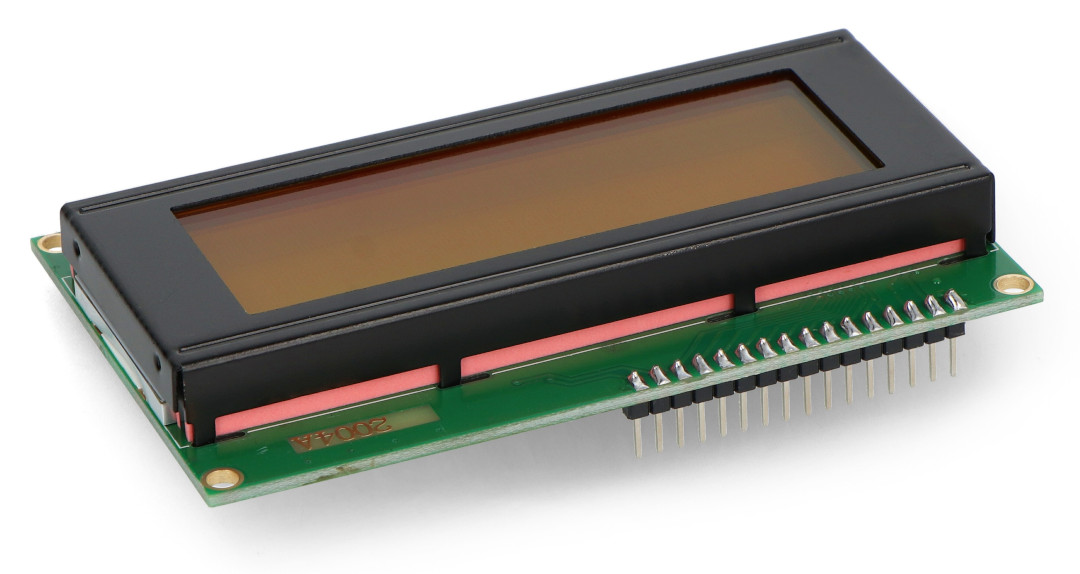

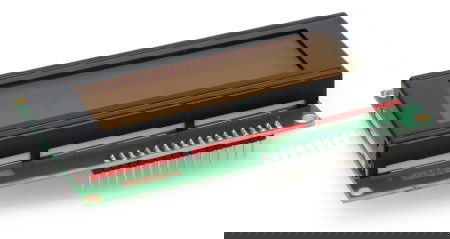

Das LCD-Display hat gelötete Anschlüsse.
Technische Daten des Displays
- Typ: alphanumerische LCD-Anzeige
- LCD-Anzeige 4 x 20 Zeichen
- Farbe der Zeichen: schwarz
- Hintergrundbeleuchtung: grün
- Abstand der Löcher: 93 x 55 mm
- Versorgungsspannung: 5 V
- Abmessungen des Moduls: 98 x 60 mm
