Produktbeschreibung: 50 W einstellbarer Aufwärtswandler 12 V - 35 V / 6 A
Ein Regler, der die Eingangsspannung im Bereich von 10 V bis 32 V auf den Ausgangswert erhöht, der mit einem Potentiometer von 12 V bis 35 V ausgewählt wird, vorausgesetzt, dass die Eingangsspannung nicht höher als die Ausgangsspannung sein kann. Das System kann einen Ausgangsstrom von maximal 6 A verarbeiten, vorausgesetzt die zulässige Leistung von 50 W wird nicht überschritten.
Verbindung
Das Modul hat vier Ausgänge mit montierten Schraubanschlüssen:
- IN + Eingangsspannung, positiver Pol.
- IN- Eingangsspannung, Minuspol - Masse.
- OUT + Ausgangsspannung, Pluspol.
- OUT- Ausgangsspannung, Minuspol - Masse.

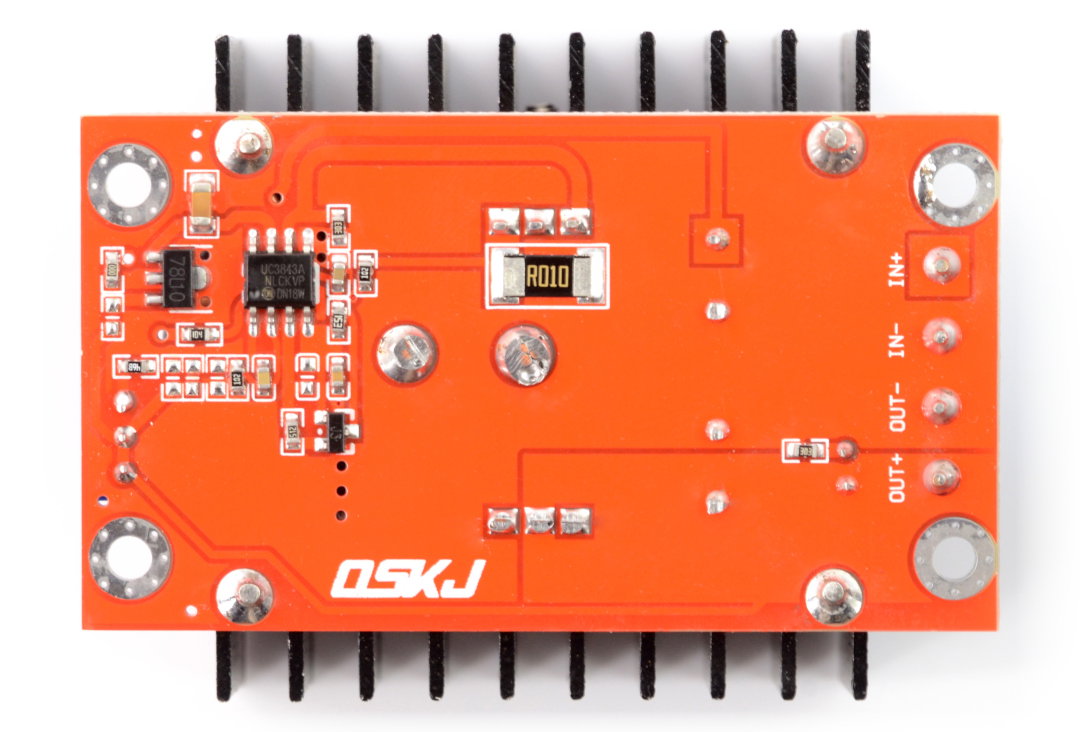

Aufwärtswandler 50 W einstellbar 12 V - 35 V / 6 A.
Aufwärtswandler.
Spezifikation des einstellbaren Hochsetzstellers
- Eingangsspannung: 10V bis 32V
- Einstellbare Ausgangsspannung: von 12 V bis 35 V
- Leistung: 50 W
- Maximaler Eingangsstrom: 10 A.
- Maximaler Ausgangsstrom: 6A, vorausgesetzt die zulässige Leistung von 50 W wird nicht überschritten
- Arbeitstemperatur: 0 °C bis 70 °C
- Wirkungsgrad auf dem Niveau von: 70% - 80%
- Montierte Kühlkörper
- Steuerungssystem: UC3843 ( Dokumentation )
- Abmessungen: 65 x 35 x 23,5 mm
Hochleistungs-DC/DC-Wandler
Der einstellbare 50-W-Aufwärtswandler 12V-35V / 6A funktioniert gut in Geräten, bei denen aus einer Energiequelle mit einer Spannung von 10 V bis 32 V eine stabile Spannung im Bereich von 12 - 35 V erhalten werden muss. Das Maximum Die der Last zugeführte Leistung kann dank zweier solider Kühlkörper, die auf beiden Seiten der Leiterplatte angebracht sind, einen Wert von 50 W erreichen.
Das Modul eignet sich perfekt als Spannungswandler, der von 12 V auf 24 V ansteigt , z.B. in Automobil- oder Industrieanwendungen. Es ermöglicht auch die optimale Nutzung einer in der Werkstatt verfügbaren hocheffizienten Stromquelle, z. B. eines alten ATX-Netzteils.
Parameter des 50-W-Aufwärtswandlers
Das vorgestellte Modul hat die Abmessungen von 65 x 35 x 23,5 mm, und es gibt vier Befestigungslöcher zur Befestigung im Gehäuse des Zielgeräts. Der Anschluss der Eingangs- und Ausgangskabel ist dank der Vier-Wege-Schraubverbindung (beliebte ARK) möglich.
Die Schaltung basiert auf dem integrierten Controller UC3843 mit einer maximalen Schaltfrequenz von 500 kHz. Es erreicht einen Wirkungsgrad von 70 bis 80 %. Der Eingangsstrom sollte 10 Ampere nicht überschreiten. Der Betriebstemperaturbereich des Moduls liegt zwischen 0 und 70 ° C.
