Produktbeschreibung: boneIO ESP 8x10A gen2 – intelligenter Controller – Home Assistant/ESPHome
Der boneIO ESP 8x10A Gen2-Controller ist für den Einsatz in kleineren Gebäudeautomationsanlagen oder als Erweiterungsmodul für den boneIO ESP32x10A in größeren Smart-Home- Systemen konzipiert. Er bietet 8 Relaisausgänge mit einer Belastbarkeit von bis zu 10 A sowie Modbus- und CAN-Schnittstellen . Diese Systeme ermöglichen die zentrale Steuerung von Beleuchtung, Toren, Pumpen, Alarmanlagen und vielen weiteren Installationselementen. Dank der nativen Integration mit Home Assistant und der Unterstützung von ESPHome können Nutzer komplexe Automatisierungsszenarien, Zeitpläne und intelligente Szenen erstellen, die auf den Aktionen zwischen den Geräten basieren und individuell auf ihre Bedürfnisse zugeschnitten sind. Herzstück des Controllers ist ein leistungsstarker ESP32-Mikrocontroller, der einen stabilen Betrieb und umfangreiche Integrationsmöglichkeiten gewährleistet. Integrierte RS485- und CAN-Schnittstellen ermöglichen die Kommunikation mit zusätzlichen Modulen, Energiezählern, Lüftungsanlagen, Wärmerückgewinnungssystemen und Messgeräten. Ein gut belüftetes Passivgehäuse sowie Sensoren und Sicherheitsfunktionen garantieren einen jahrelangen, stabilen Betrieb. Das gesamte System arbeitet lokal, ohne Cloud-Dienste, und gewährleistet so ein hohes Maß an Sicherheit und zuverlässige Kontrolle über die Anlage.
Der Hersteller hat eine ausführliche Bedienungsanleitung erstellt, die Sie Schritt für Schritt durch die Konfiguration in Home Assistant führt.

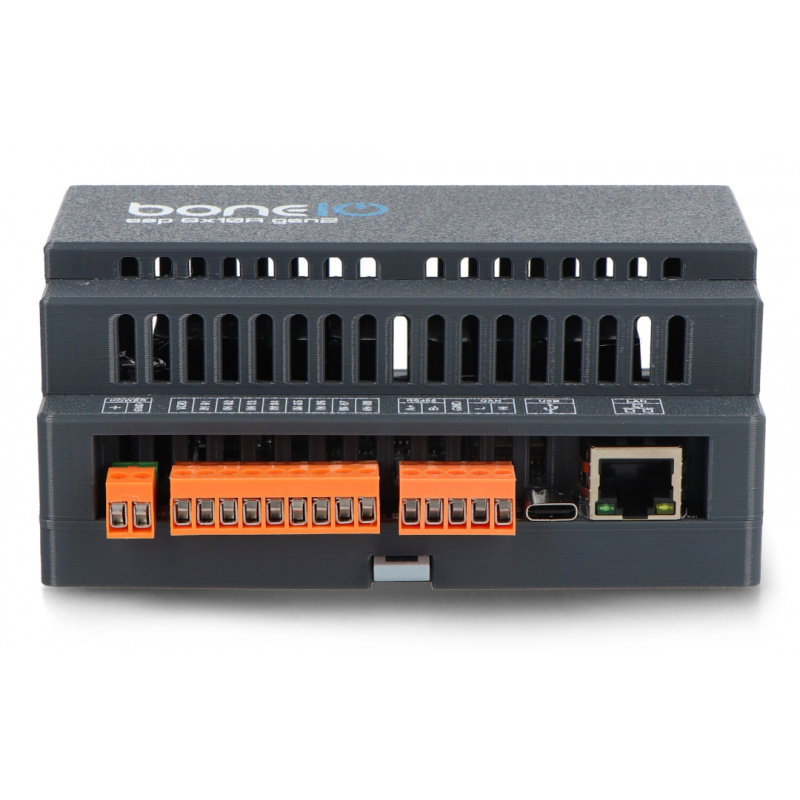

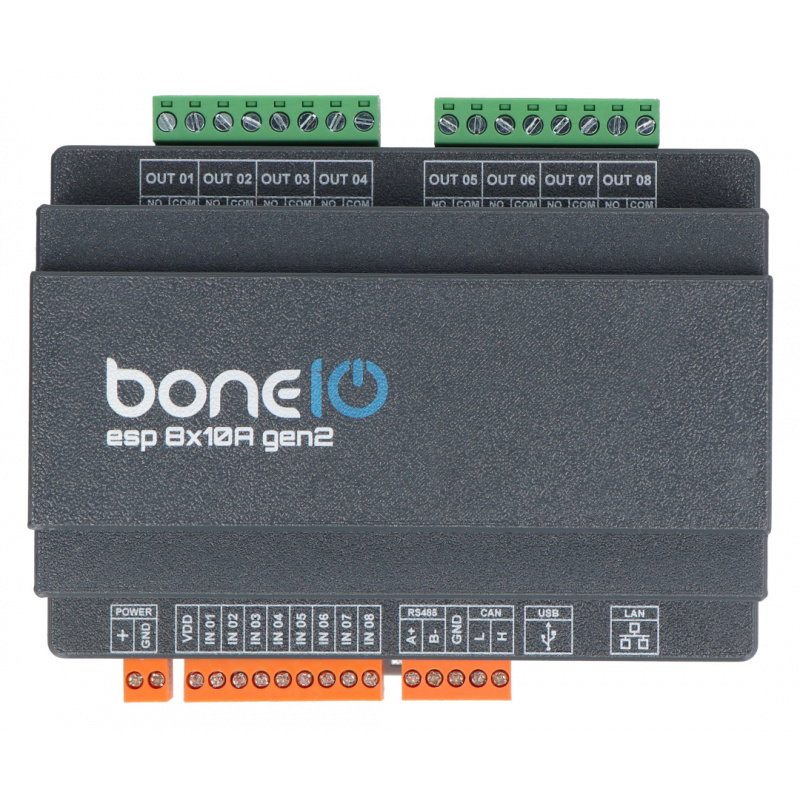

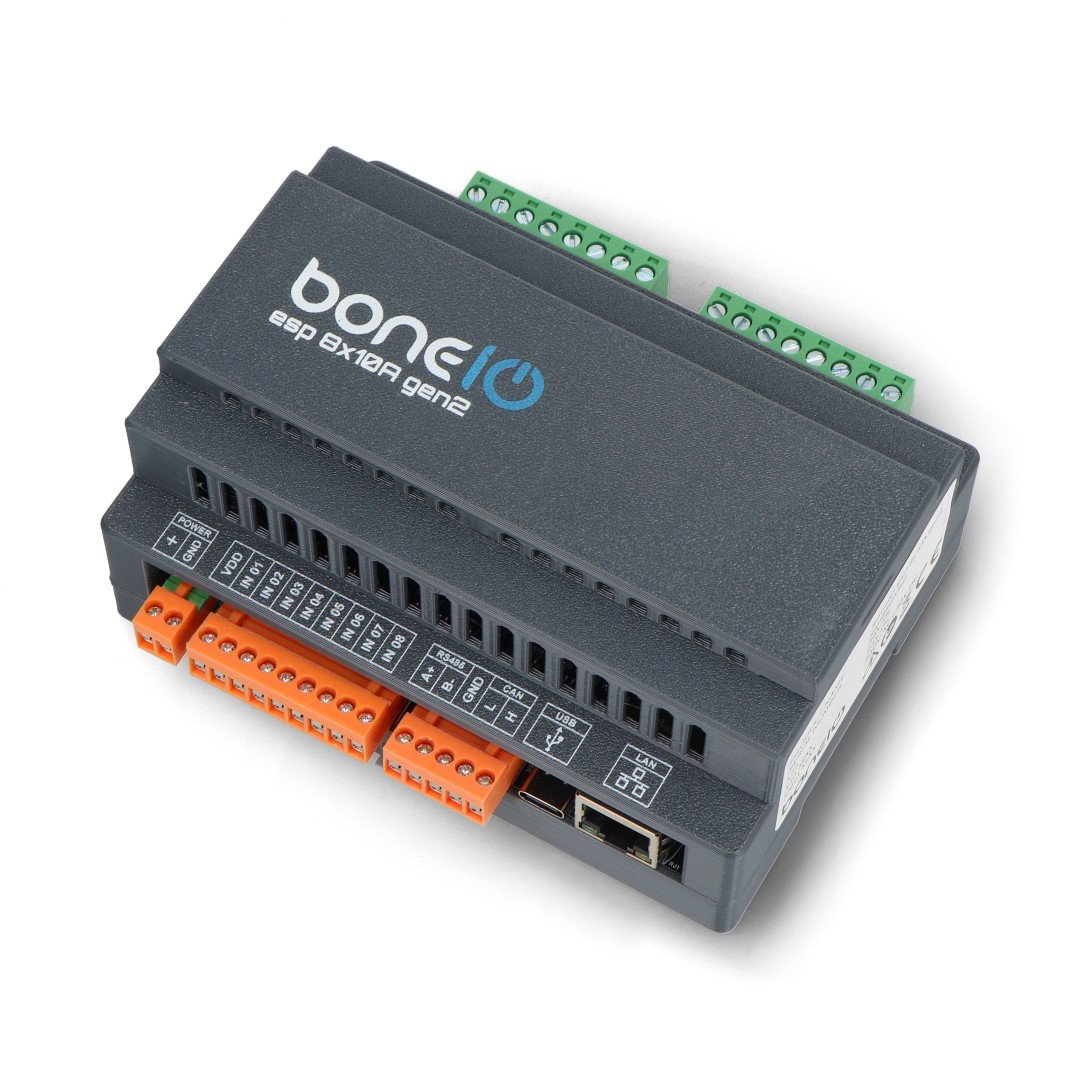

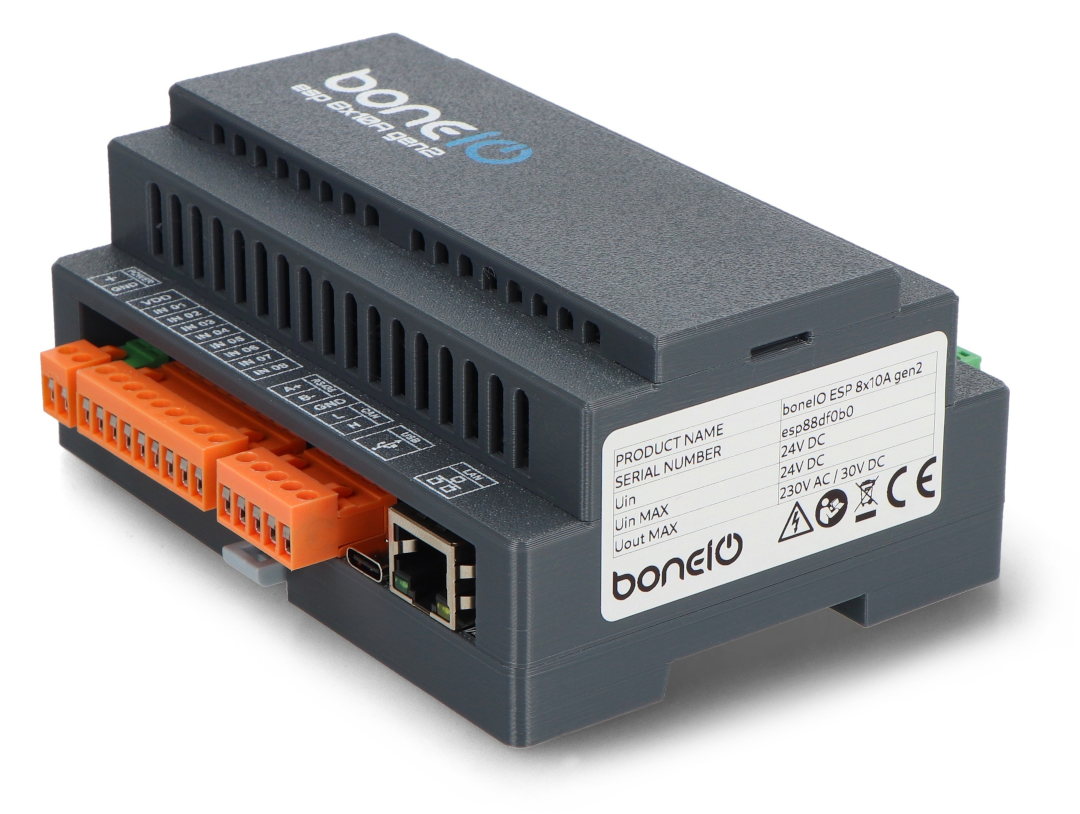

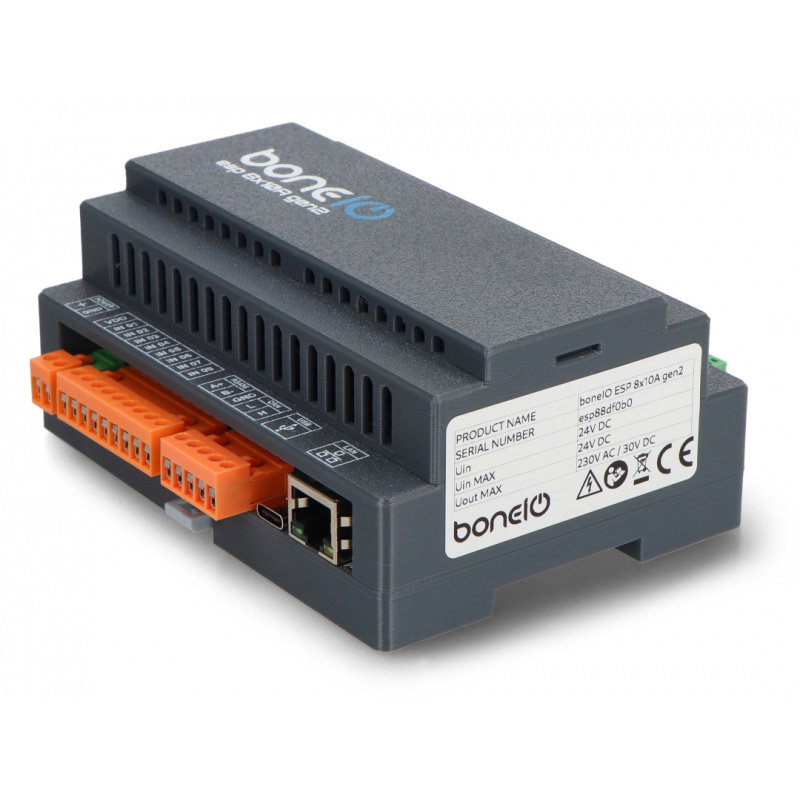

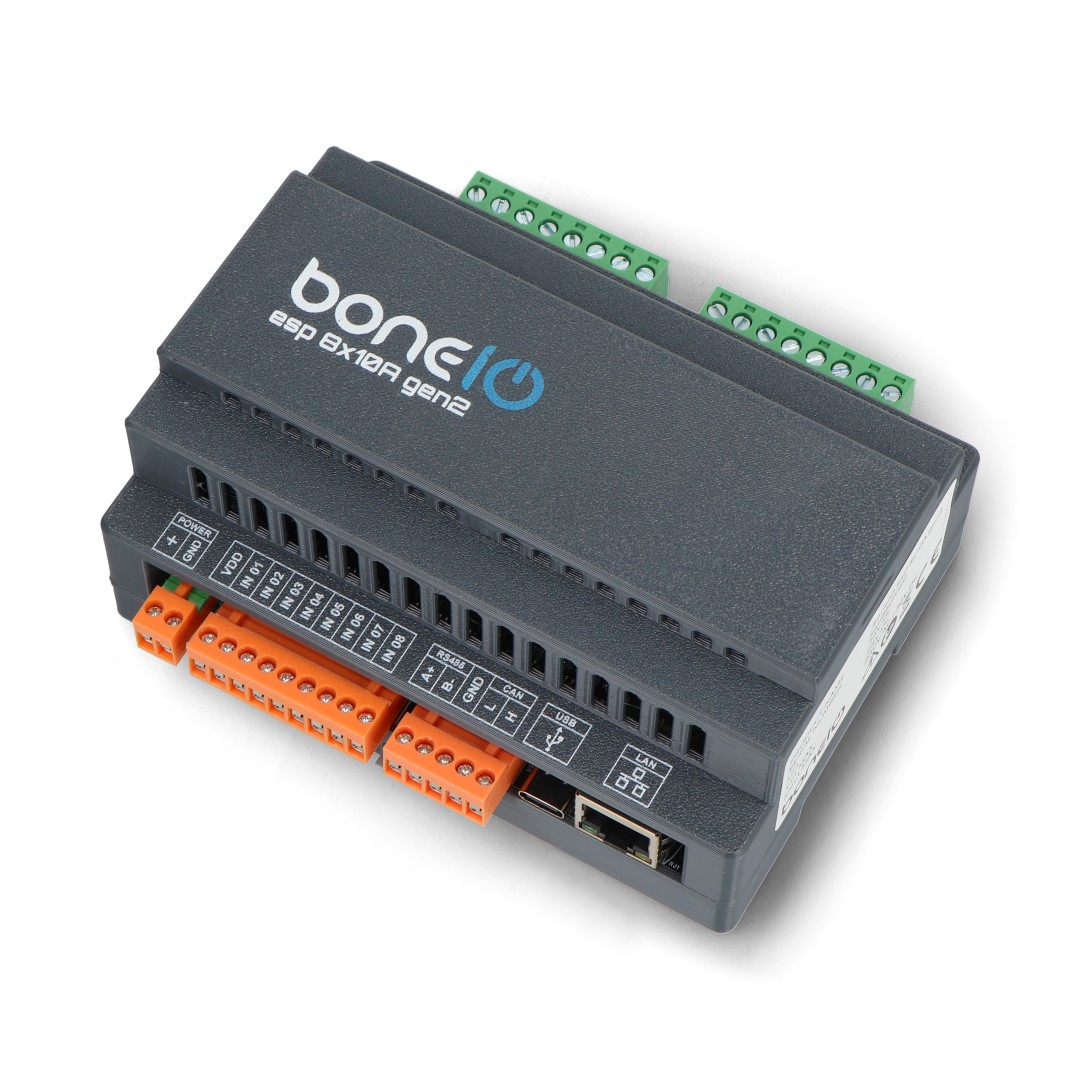

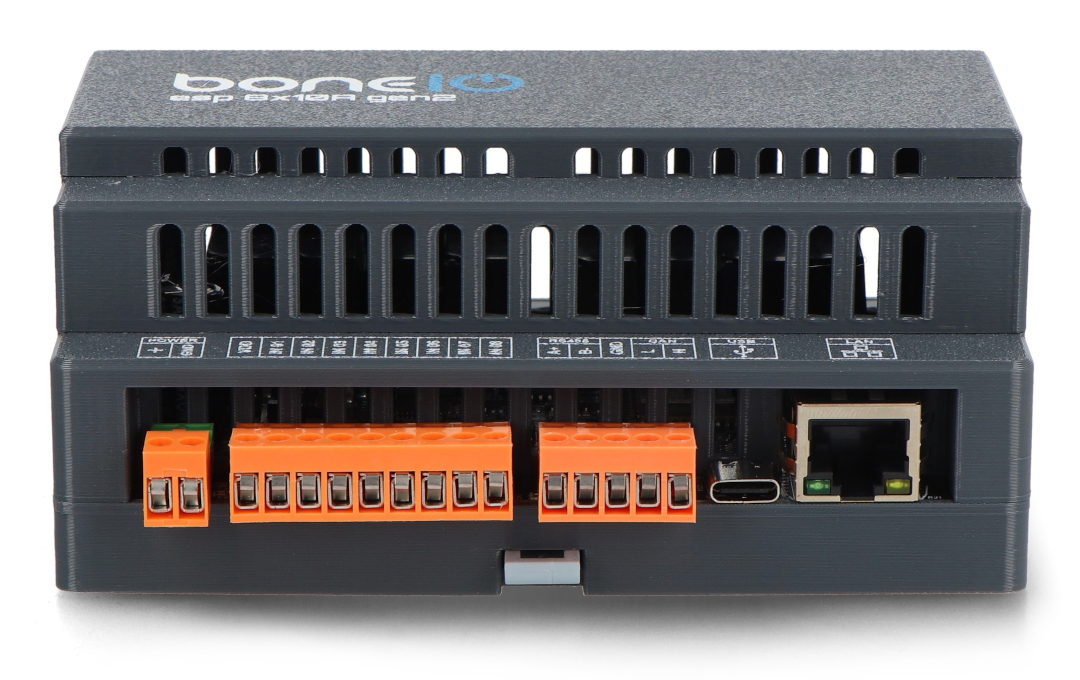

boneIO ESP 8x10A gen2 - intelligenter Controller.
Dank der vorinstallierten ESP Home Software wird der Controller von Home Assistant sofort nach der Verbindung mit dem Netzwerk erkannt.
Hauptmerkmale des Controllers
- 8 Relaisausgänge 10 A: Ermöglicht die Steuerung von Beleuchtung, Toren, Pumpen und anderen elektrischen Geräten in kleineren Installationen oder die Möglichkeit zur Erweiterung des boneIO ESP 32x10A
- 8 digitale Eingänge: Unterstützung für Tasten, Bewegungssensoren, Reed-Kontakte und andere Geräte mit einer Spannung bis zu 24 V
- Integration mit der vorinstallierten ESP Home- und Home Assistant-Software: Automatische Erkennung durch Home Assistant unmittelbar nach dem Anschluss an das Netzwerk und Möglichkeit zur Erstellung erweiterter Automatisierungen sowie zur lokalen Installationsverwaltung ohne größere Schwierigkeiten
- RS485- und CAN-Kommunikationsschnittstellen: einfache Systemerweiterung mit zusätzlichen Geräten und Sensoren
- Belüftetes Gehäuse: Ausreichender Schutz der Elektronik vor Überhitzung dank ausreichender Luftzirkulation und passiver Kühlung
- Temperatursensor: Überwacht die Betriebsbedingungen, um sicherzustellen, dass die Betriebstemperaturen in einem für den Regler sicheren Bereich liegen.

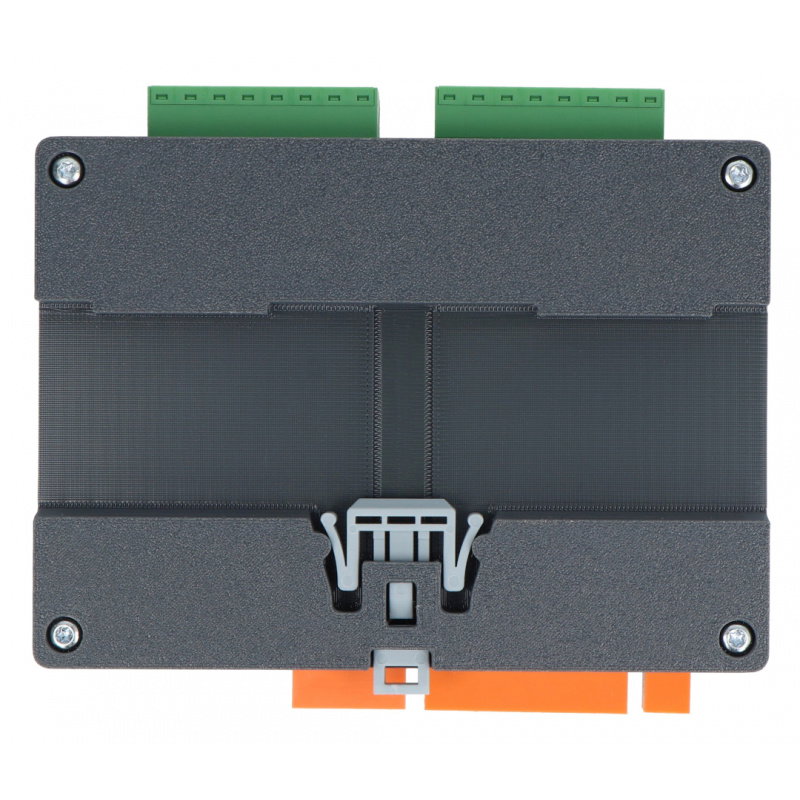

- DIN-Schienenmontage: Gewährleistet eine bequeme Installation in elektrischen Verteilerkästen
- Warnsummer: Gibt im Falle eines Geräteausfalls oder einer Überhitzung ein akustisches Signal ab.
- Offene Systemarchitektur: ermöglicht die Anpassung der Funktionalität an die individuellen Anforderungen von Gebäudeautomatisierungsanlagen.
Eigenständiger Controller oder vielleicht ein Erweiterungsmodul?
Der boneIO ESP 8x10A gen2 verfügt über diverse Kommunikationsschnittstellen, die die Integration mit zahlreichen Geräten moderner Gebäudeautomation ermöglichen. Der Controller steuert Schlösser, Garagentore, Wasserpumpen, Bewässerungsanlagen, Wandschalter und verschiedene Umweltsensoren. Dank seiner überschaubaren Anzahl an Ein- und Ausgängen und seiner kompakten Bauweise eignet sich der boneIO ESP 8x10A gen2 ideal als zentrale Steuereinheit für kleinere Installationen wie z. B. ein Gartenhaus. Er kann aber auch als zusätzliches Modul in größeren Smart-Home- oder Büroinstallationen eingesetzt werden. Der boneIO ESP 8x10A Controller wird mit vorinstallierter ESPHome-Software geliefert und wird daher nach dem Anschluss automatisch von Home Assistant erkannt. Die Integration mit Home Assistant und ESPHome eröffnet den Zugriff auf ein breites Ökosystem an Geräten und fertigen Integrationen .
Der Controller kann sowohl als zentrales Element zur Steuerung einer kleineren Installation als auch als zusätzliches Modul in einer größeren Smart-Home- oder Smart-Office-Installation fungieren.
Das kompakte Gehäuse mit einer Breite von 7 DIN-Modulen ermöglicht eine bequeme Installation in Standard-Elektroverteilern.
Integrationsfreiheit und professionelle Installation
Der intelligente Controller boneIO ESP 8x10A gen2 basiert auf der Open-Source-Software ESPHome und bietet somit volle Konfigurationsfreiheit und die Möglichkeit, Funktionen individuell anzupassen. Dank der Open-Source-Plattform lässt er sich mit einer Vielzahl von Geräten und Diensten integrieren – ohne Abhängigkeit von geschlossenen Systemen oder kostenpflichtigen Abonnements. Anwender profitieren von zahlreichen Anleitungen, vorkonfigurierten Systemen und regelmäßigen Funktionsupdates. Das kompakte Gehäuse ( 7 DIN-Module) ermöglicht die einfache Installation in Standard-Verteilern. Die geringe Anzahl an Ein- und Ausgängen trägt zur kompakten Bauweise bei und erleichtert sowohl die Planung neuer Installationen als auch die Modernisierung bestehender Gebäudeautomationssysteme. Die DIN-Schienenmontage erlaubt die nahtlose Integration des boneIO ESP 8x10A gen2 in Schaltschrankkomponenten als Erweiterungsmodul . Das Gerät eignet sich sowohl für Smart-Home-Systeme als auch für komplexere Gebäudeautomationssysteme, die eine zentrale Steuerung mehrerer Geräte und Stromkreise erfordern.
Technische Spezifikationen des boneIO ESP 8x10A gen2
| Parameter | Wert |
|---|---|
| Gerätetyp | intelligenter Gebäudeautomationscontroller |
| Mikrocontroller | ESP32 |
| Anzahl der Ausgänge | 8 |
| Anzahl der digitalen Eingänge | 8 |
| Versorgungsspannung | 24 V Gleichstrom |
| Energieverbrauch | 2 Zoll |
| Digitale Eingangsspannung | 24 V Gleichstrom |
| Ausgabetyp | Relais |
| Maximale Ausgangsspannung | 230 V Wechselstrom / 30 V Gleichstrom |
| Maximaler Ausgangsstrom | 10 A |
| Externe Schnittstellen | Modbus RS485, CAN |
| Kommunikation | Ethernet 10/100 Mbit/s, USB Typ C |
| Integration | Home Assistant, ESPHome |
| Energiemessung | Ja |
| Installation | DIN-Schiene (7 DIN) |
| Software | ESPHome (Open Source) |
| Abmessungen | 126 mm x 91 mm x 57 mm (ohne Stecker), 126 mm x 108 mm x 57 mm (mit Stecker) |
| Masse | 230 g |
