Produktbeschreibung: MOSFET IRF520 24V / 5A Executive-Modul - Iduino ST1168
Executive-Modul mit MOSFET-Transistor mit N-Kanal zur Steuerung von Geräten mit höherer Stromaufnahme als vom Steuerungssystem zugelassen, z. B. Raspberry Pi -Minicomputer. Der verwendete IRF520 bietet eine Versorgungsspannung von 0 V bis 24 V bei einer Stromaufnahme von bis zu 5 A (ab 1 A ist ein Kühlkörper erforderlich).
Programmierbare Steuerplatinen haben oft Spannungs- und maximale Betriebsstrombegrenzungen. Dies führt dazu, dass Geräte mit höherem Stromverbrauch nicht direkt angeschlossen werden können. Wenn wir beispielsweise einen LED-Streifen mit +12-V-Pins an Arduino anschließen möchten, können wir dies aufgrund der Begrenzung von Spannung und Strom des Mikrocontrollerbetriebs nicht direkt tun. In einem solchen Fall werden Aktoren mit einem Leistungstransistor zur Ansteuerung verwendet.
Das Produkt ist mit Arduino kompatibel Ein Beispielprogramm für Arduino finden Sie im Netzwerk. |

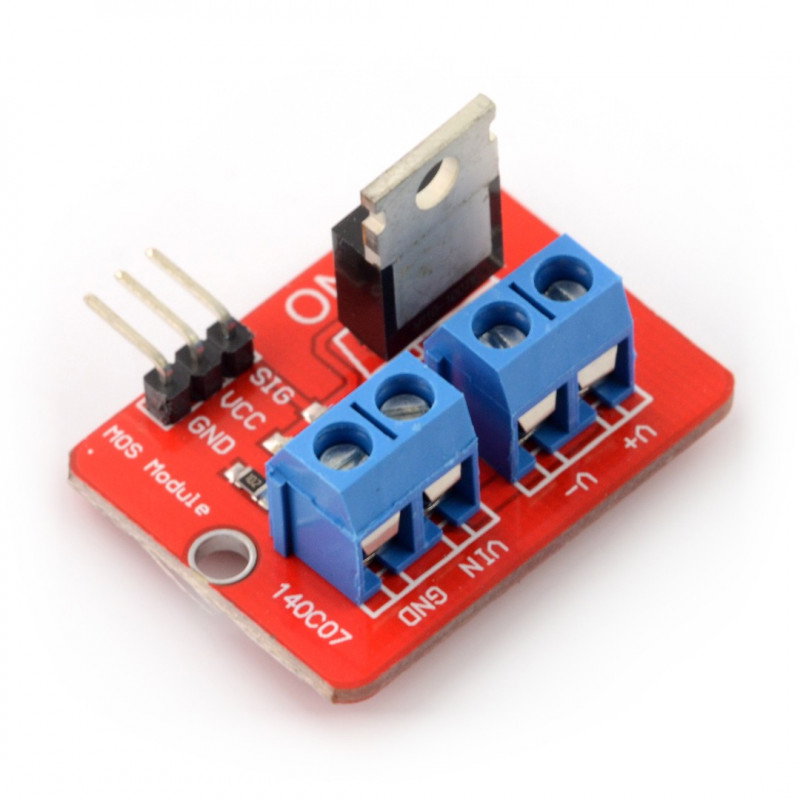

Executive-Modul MOSFET IRF520 24V / 5A - Iduino ST1168.
Die Abmessungen der Platine betragen 34 x 26 mm.

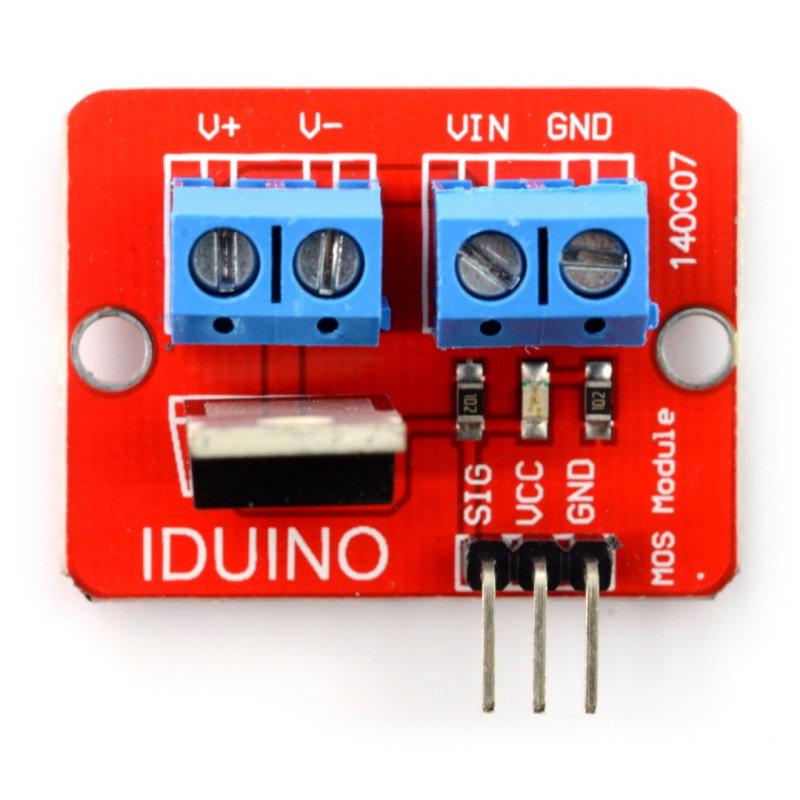

Anschließen des Moduls
Das Modul hat 7 Pins:
- Goldpin-Anschlüsse
- SIG : Steuersignal
- VCC : nicht verbunden
- GND : Masse
- ARK-Anschlüsse:
- VIN : 0 V bis 24 V externe Stromquelle
- GND : Masse
- V- : Minuspol der Regelstrecke
- V + : Pluspol der Regelstrecke
Spezifikation des MOSFET IRF520-Moduls
- Versorgungsspannung des Moduls: von 3,3 V bis 5 V
- Unterstützte Spannung: 0 V bis 24 V
- Strombegrenzung: 5 A (über 1 A ist ein Kühlkörper erforderlich)
- Verwendeter Transistor: N MOSFET IRF520 ( Dokumentation )
- LED-Signalisierung
- Abmessungen: 34 x 26 mm
