Produktbeschreibung: Soft Power Swich - Netzschalter - USB Typ C - SparkFun PRT-27081

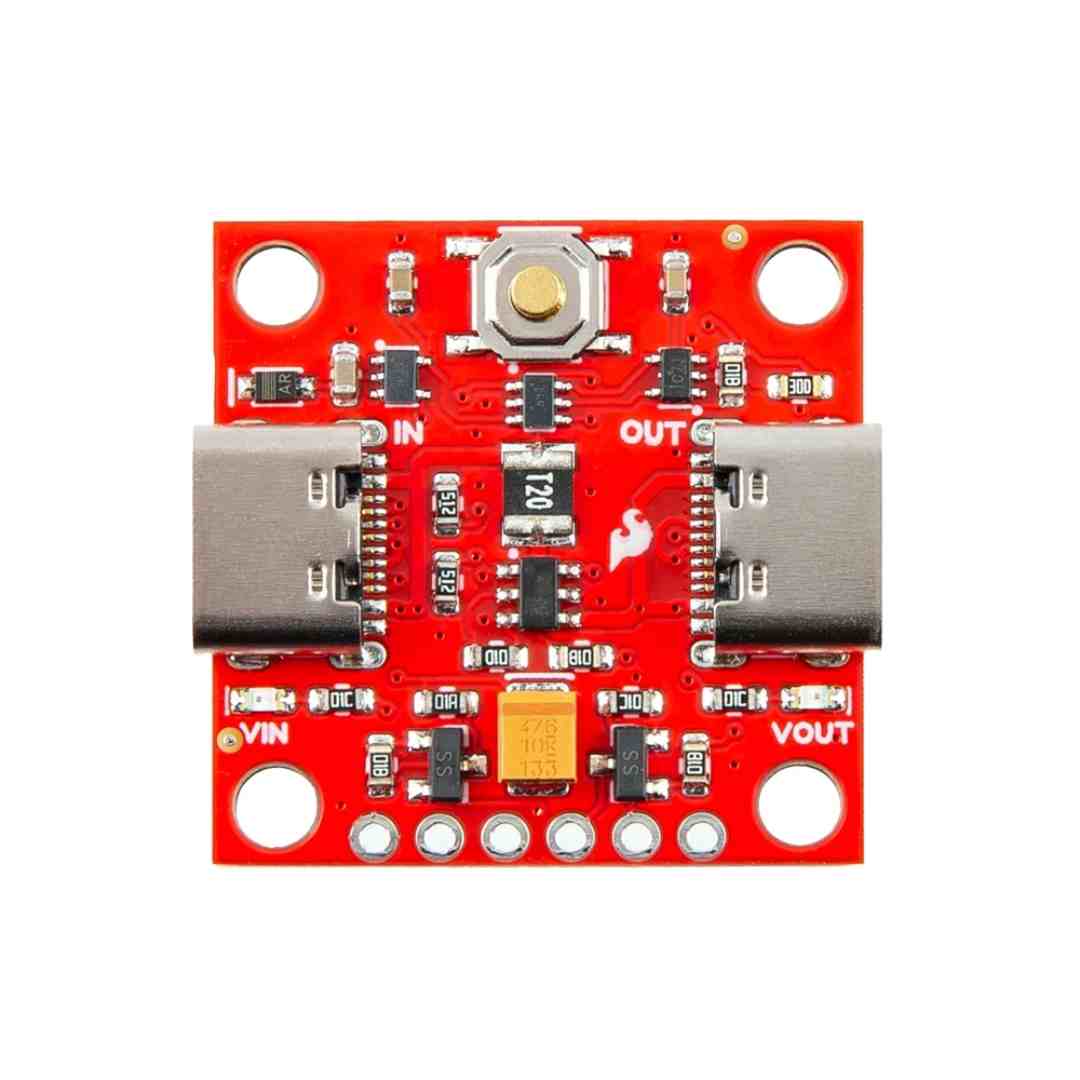

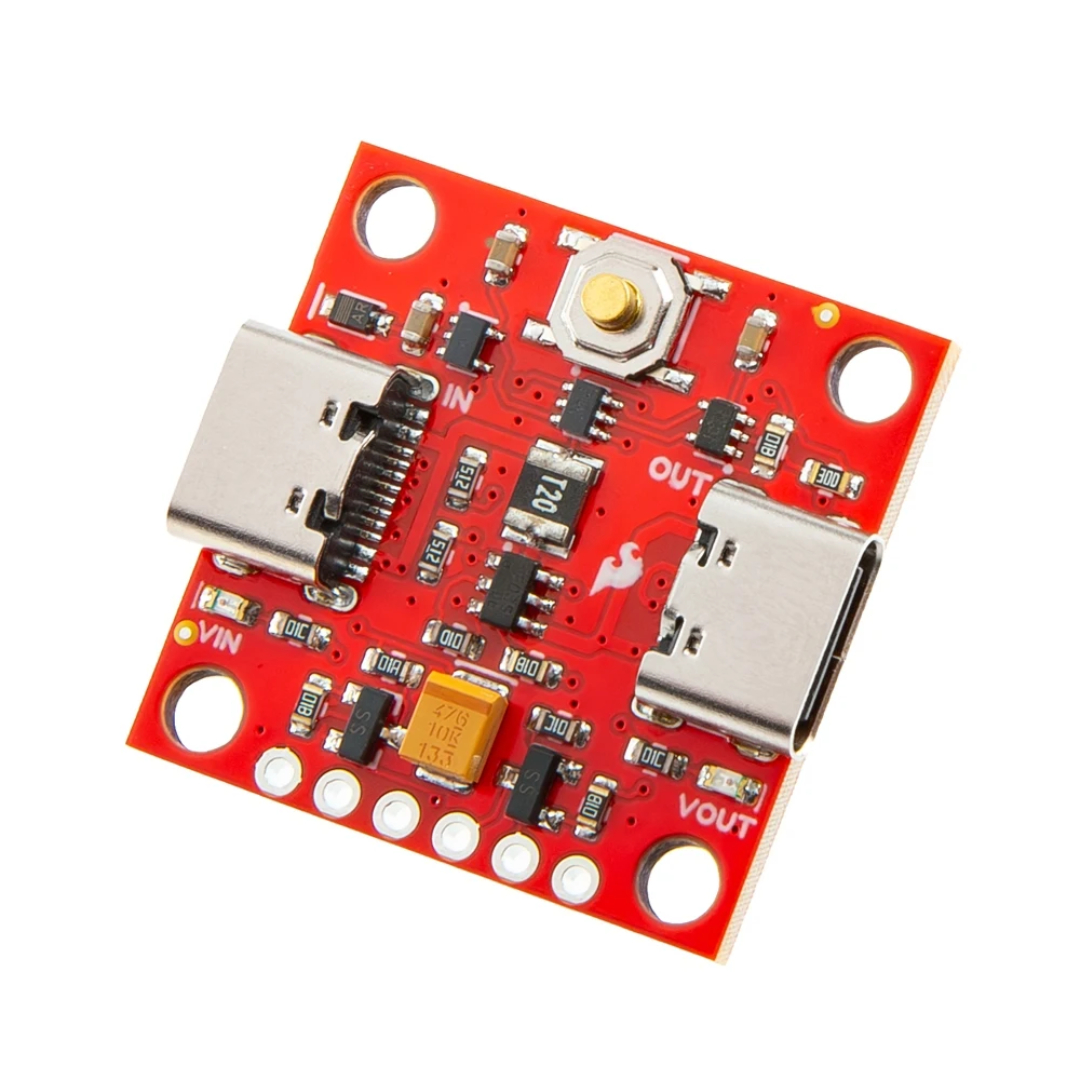

Der Soft Power Switch mit USB Typ C von SparkFun ist ein Netzschalter, der nach dem Prinzip eines passiven Schalters funktioniert, aber mit Software-Steuerung. Der Taster funktioniert ähnlich wie der Ein/Aus-Schalter eines Laptops: ein einmaliges Drücken schaltet das System ein, ein weiteres Drücken (nach Eingriff des Mikrocontrollers) kann es ausschalten. Wenn Probleme auftreten, halten Sie die Taste einfach etwa 10 Sekunden lang gedrückt, um das System auszuschalten. Der Schalter ist ideal für die Verwendung in Thing Plus-Board-basierten Projekten und anderen Geräten, bei denen eine einfache Möglichkeit zur Steuerung der Stromversorgung erforderlich ist. Er bietet zwei USB-Typ-C-Anschlüsse sowie eine Version mit 2-mm-JST-Anschlüssen für den Batterieanschluss. Er verfügt über ein robustes, digitales Design, das auf Chips von Texas Instruments basiert, und bietet einen sehr niedrigen Stromverbrauch im Standby-Modus, was sich in Stromeinsparungen für batteriebetriebene Geräte niederschlägt. Ausgestattet mit LEDs zur Anzeige des Stromversorgungsstatus (Eingang und Ausgang) und einer 2-A-Sicherung, die einen Überlastungsschutz bietet.
Soft Power Switch mit passiver Taste - USB Typ C - SparkFun.
Der Soft Power Switch von SparkFun ist ein Netzschalter, der nach dem Prinzip eines passiven Tasters funktioniert, aber per Software gesteuert wird.Besondere Merkmale
- Minimaler Standby-Stromverbrauch - weniger als 1 µA bei 3,75 V, mit ausgeschalteter VIN-LED
- USB-Typ-C-Anschlüsse - zwei USB-Typ-C-Anschlüsse für Strom- und Datenfluss
- Eingebauter Druckknopf - ermöglicht ein einfaches Ein- und Ausschalten des Geräts
- Erzwungene Abschaltung - Halten Sie die Taste für ca. 10 Sekunden gedrückt, um das System abzuschalten
- Überlastungsschutz - integrierte 2-A-Sicherung zum Schutz vor übermäßiger Stromaufnahme
- Mikrocontroller-Kompatibilität - Die PUSH- und OFF-Pins können mit einemMikrocontroller verbunden werden, um die Tasten zu überwachen und den Abschaltvorgang einzuleiten
- LEDs zur Anzeige des Leistungsstatus - LED-Anzeigen für Eingangs- und Ausgangsleistung, können bei Bedarf abgeschaltet werden
Anwendungen in der Praxis
Der SparkFun Soft Power Switch USB Typ C ist ideal für Projekte, die ein einfaches Powermanagement erfordern, wie z.B. mobile Geräte, IoT-Projekte, Prototyping mit Entwicklungsboards und batteriebetriebene Systeme. Dank seiner Funktionalität kann er in Systemen eingesetzt werden, die ein einfaches, aber sicheres Aus- und Einschalten erfordern.
Die Taste funktioniert ähnlich wie ein Laptop-Schalter: Ein einziger Druck schaltet das System ein, ein weiterer Druck (nach Eingriff des Mikrocontrollers) kann es ausschalten.
Er bietet zwei USB-Typ-C-Anschlüsse sowie eine Version mit JST-2-mm-Anschlüssen für den Anschluss des Akkus.Technische Daten des Soft Power Switches
- Versorgungsspannung: 1,8 V bis 5,5 V (typischerweise 5 V von USB Typ C)
- Maximaler Strom: 2 A kontinuierlich, 4 A Spitze
- MOSFET: SIL2308 N&P-Kanal MOSFET, P-Kanal Einschaltwiderstand: 70 mΩ
- Ruhestrom: < 1 µA bei 3,75 V, wenn VIN-LED aus ist
- Anschlüsse: 2x USB Typ C (Strom und Datenfluss)
- Sicherung: 2 A (selbstheilend)
- Spannungsregler: 3,3 V (AP2112K)

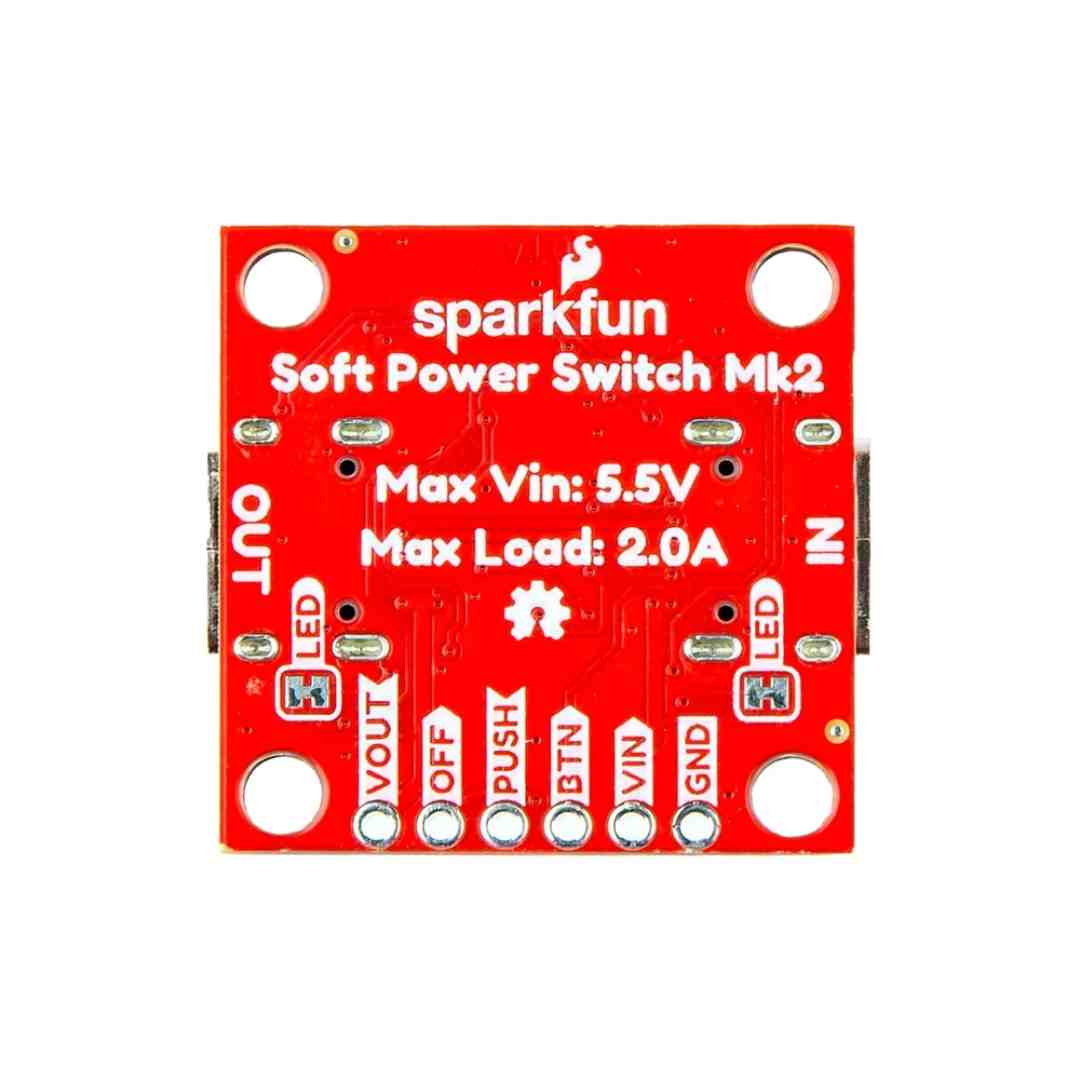

- Ausgänge: GND, VIN, VOUT, BTN, PUSH, OFF

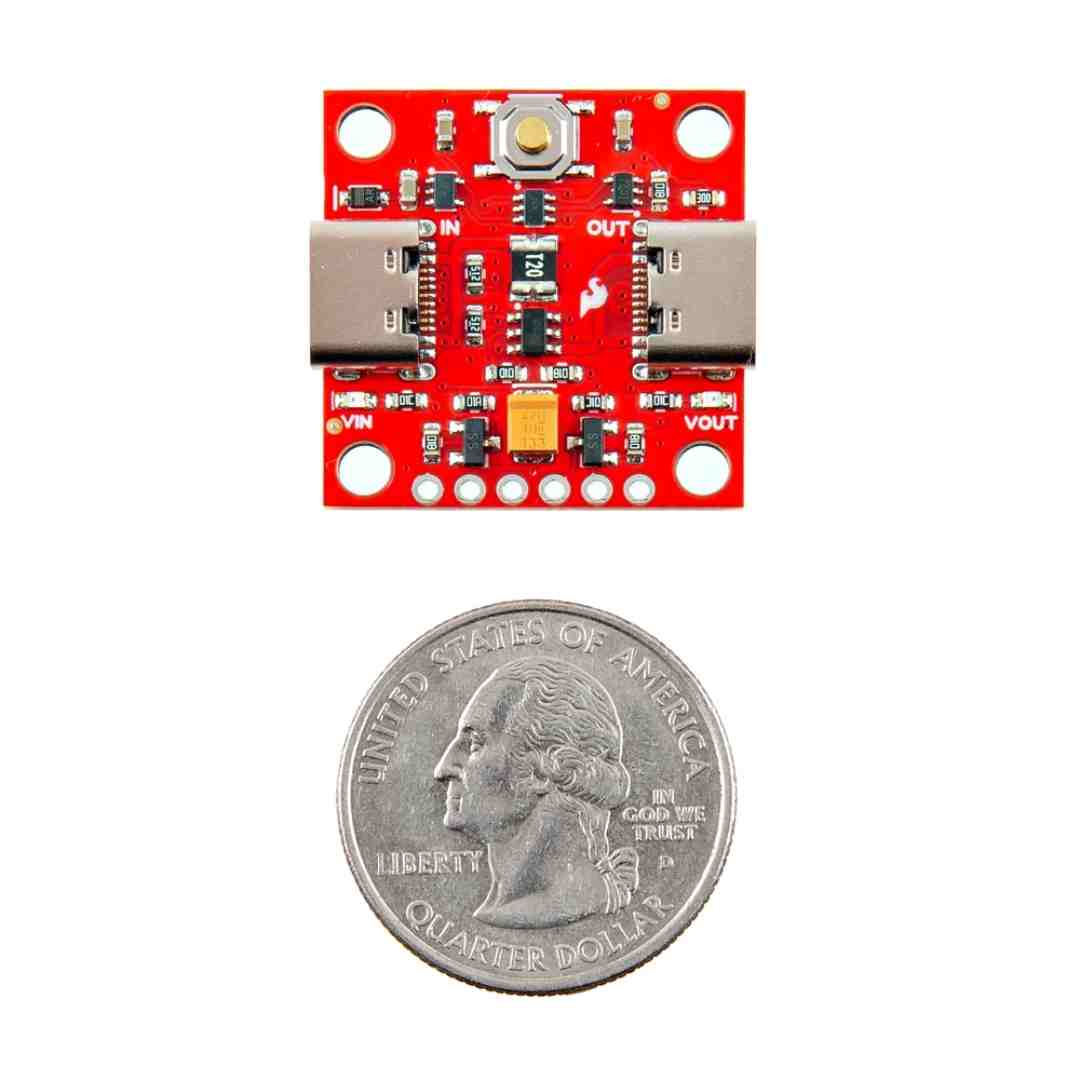

- Abmessungen der Platine: 25,4 x 25,4 mm
- Gewicht: 3,25 g
