Mini Push-MOSFET-Schalter LV 2,2-20V/6A - mit Rückstromschutz - Pololu 2808
Strom mit einer einzigen Taste ein- und ausschalten: Halbleiterschalter Pololu LV ab 2,2 V mit Verpolungsschutz.
- Dauerstrom ca. 6 A, kurzzeitig 12 A
- Eingänge ON, OFF und CTRL für einen Mikrocontroller
- Stromaufnahme im ausgeschalteten Zustand ca. 0,01 µA
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Strom mit einer einzigen Taste ein- und ausschalten

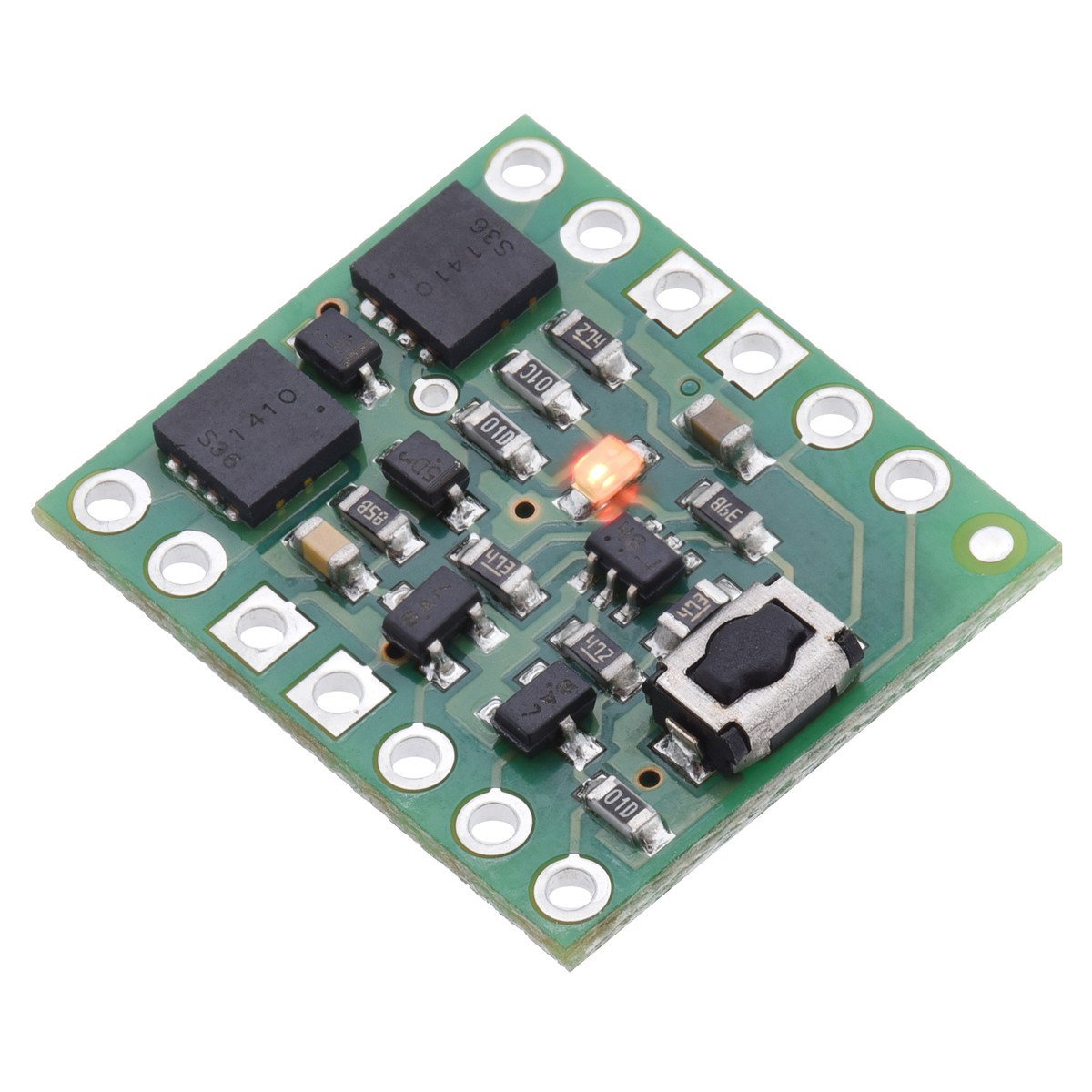

Pololu Mini Pushbutton Power Switch LV ist ein Halbleiter-Stromschalter mit Tastensteuerung: Ein Druck schaltet die Versorgung ein, der nächste aus. Der Laststrom fließt nicht durch die Taste, sondern durch MOSFET-Transistoren, sodass eine kleine Taste einen Strom von bis zu ca. 6 A schaltet. Der Schalter hat außerdem einen eingebauten Schutz vor verpolter Versorgung.
Die LV-Version arbeitet ab 2,2 V, sodass Sie damit ein Gerät aus einer einzelnen Lithiumzelle versorgen können. Die Taste befindet sich bereits auf der Platine, und an die Anschlüsse A und B schließen Sie externe Tasten an. Mit den Eingängen ON, OFF und CTRL kann ein Mikrocontroller die Versorgung selbstständig abschalten, z. B. wenn der Akku bereits entladen ist.
Pololu Ein-/Ausschalterplatine mit Taster
Botland ist offizieller Distributor der Elektronik und Robotikteile von Pololu. Unzählige Roboter enthalten in ihrer Konstruktion mindestens eine Komponente dieser Marke. Unser Team garantiert, dass alle gezeigten Pololu-Produkte Originalware sind.
2,2-16 V
empfohlene Betriebsspannung (max. 20 V)
ca. 6 A
Dauerstrom, kurzzeitig 12 A
0,01 µA
Stromaufnahme im ausgeschalteten Zustand
15,2 x 17,8 mm
Abmessungen der Platine, Gewicht 0,6 g
Die richtige Wahl für Sie?
Eine gute Wahl, wenn:
- die Versorgung eines akkubetriebenen Geräts mit einer kleinen Taste einschalten möchten
- eine Schaltung aus einer einzelnen Lithiumzelle oder mit einer Spannung bis 16 V versorgen
- der Mikrocontroller die Versorgung selbst abschalten soll, z. B. nach Entladung des Akkus
Erwägen Sie eine andere Option, wenn:
- eine höhere Spannung benötigen: siehe Pololu Push MOSFET SV Schalter 4,5-40 V/4 A
- einen größeren Strom benötigen: wählen Sie den großen Pololu Push MOSFET HP Schalter 4,5-40 V/16 A
Technische Daten
| Parameter | Wert |
|---|---|
| Typ | Halbleiter-Stromschalter mit Tastensteuerung, Version LV |
| Empfohlene Betriebsspannung | 2,2-16 V (max. 20 V) |
| Dauerstrom | 3 A (Transistoren bis 55 °C), 6 A (Transistoren bis 150 °C) |
| Maximaler Strom | 12 A |
| Stromaufnahme im eingeschalteten Zustand | ca. 210 µA pro Volt Spannung, hauptsächlich die LED |
| Stromaufnahme im ausgeschalteten Zustand | ca. 0,01 µA |
| Schutz | vor verpolter Versorgung |

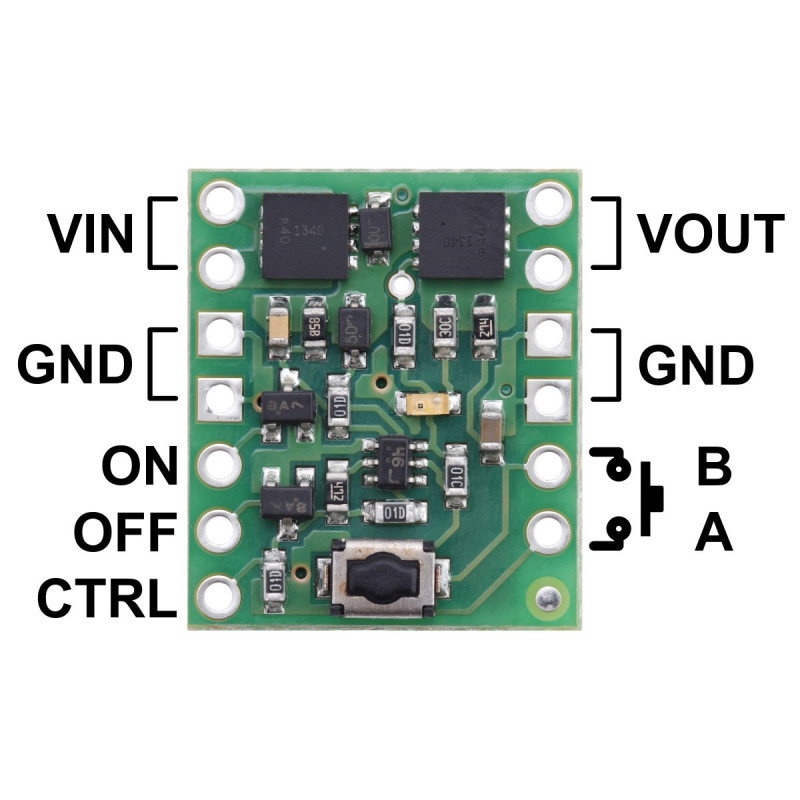

| Steuerung | Taste auf der Platine, Anschlüsse A und B für eine externe Taste, Eingänge ON, OFF und CTRL |
| Anzeige | rote LED |

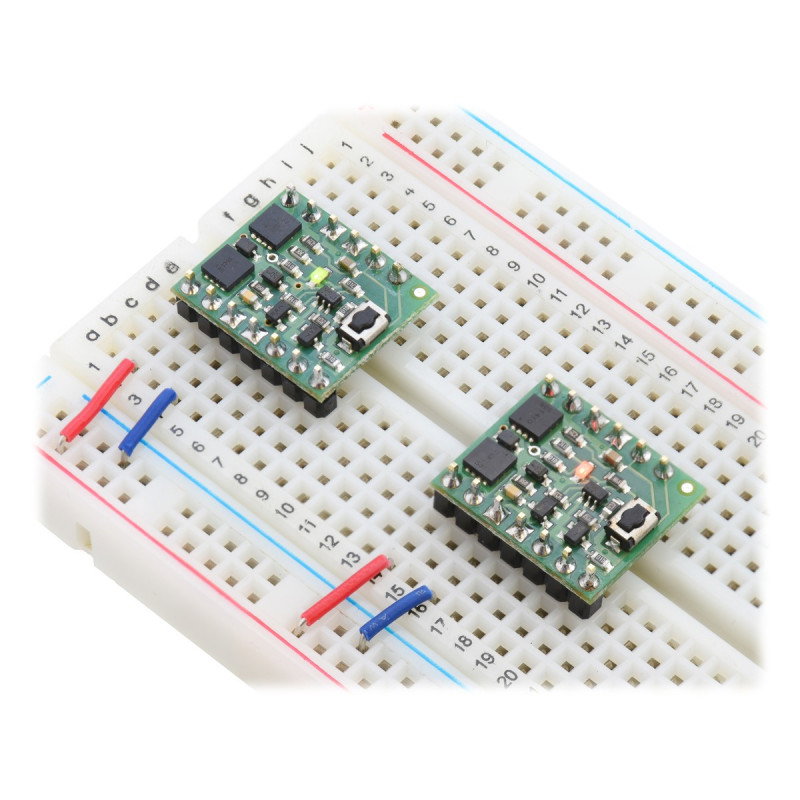

| Rastermaß | 2,54 mm |
| Abmessungen | 15,2 x 17,8 x 3 mm |
| Gewicht | 0,6 g |

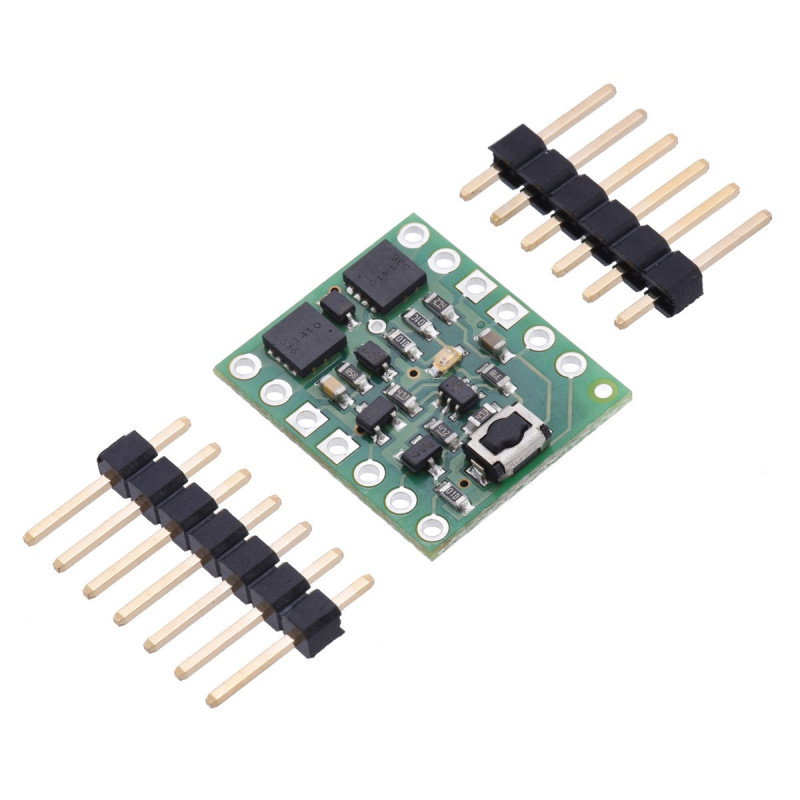

| Im Lieferumfang | Schalter und Stiftleisten (männlich) zum Anlöten |
| Hersteller | Pololu (Nummer 2808) |
Wussten Sie schon?
Zuerst für den Eigenbedarf entwickelt
Pololu hat diesen Schalter für die eigenen Produkte als Ersatz für große mechanische Schalter entwickelt, und die Konstruktion ist patentiert. Da der Strom nicht durch die Taste fließt, kann eine einzige kleine Taste eine hohe Leistung schalten.
Quelle: Pololu: Produktseite
Häufige Fragen
Kann ich mehrere Tasten anschließen?
Ja. Externe Tasten schließen Sie parallel an die Anschlüsse A und B an, und jede von ihnen schaltet die Versorgung ein und aus. Der Hersteller beschreibt auch den Anschluss einer Taste, die nur ein- oder nur ausschaltet.
Kann der Mikrocontroller die Versorgung selbst abschalten?
Ja. Ein kurzer Impuls am Eingang OFF oder CTRL schaltet die Versorgung aus, und ein Impuls an ON schaltet sie ein. Der Hersteller empfiehlt Impulse und keinen dauerhaften High-Pegel.
Worin unterscheiden sich die Versionen LV und SV?
Die LV-Version arbeitet von 2,2 V bis 16 V und liefert bei niedriger Spannung mehr Strom. Die SV-Version arbeitet von 4,5 V bis 32 V, funktioniert aber nicht mit einer einzelnen Lithiumzelle.
