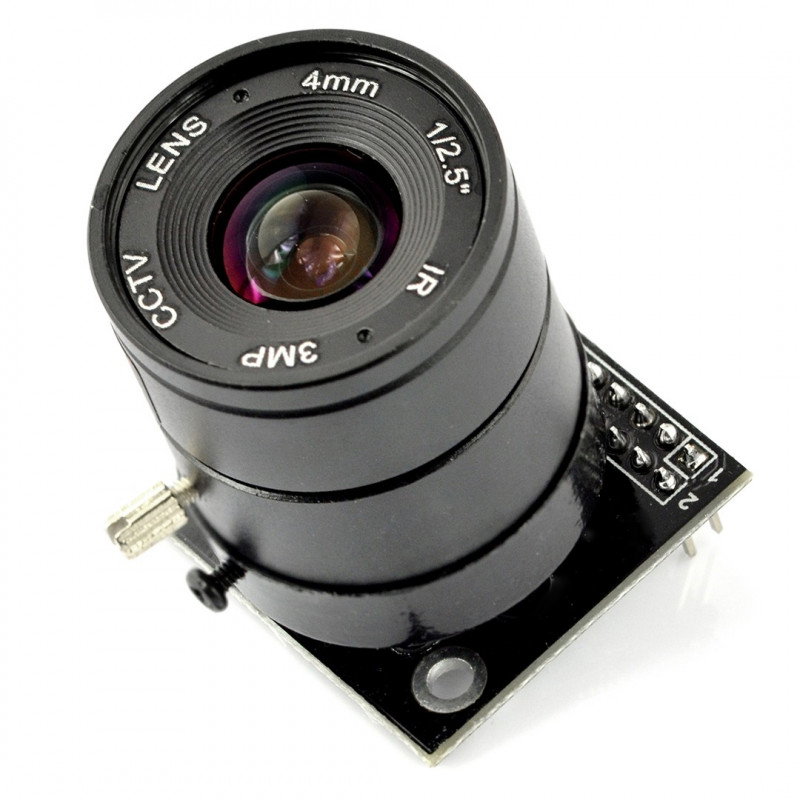

ArduCam OV5642 5MPx Kameramodul mit HQ CS Mount Objektiv

Index: ACM-06654 EAN: 5904422349806

Kameramodul mit OV5642-Matrix mit einer Auflösung von 5 MPx und der Größe von 1/4 ''. Die Übertragungsgeschwindigkeit in voller Auflösung von 2592 x 1944 px beträgt 15 fps. Es ist mit einem CS-Mount-Objektiv mit folgenden Parametern ausgestattet: 3 MP, 1: 1,4, Brennweite 4,0 mm, Format 1 / 2,5 ''. Das Gerät arbeitet mit einer Spannung von 3,3 V, es kommuniziert über eine parallele Schnittstelle.

ArduCam OV5642 5MPx Kameramodul mit HQ CS Mount Objektiv
34,90 €
29,33 € zzgl. MwSt.
Lieferung 2 pcs geplant für 2025-01-10
Warten auf Lieferung
PayPal Bezahlung
Hersteller: ArduCam
Compatibility: Arduino

Produktbeschreibung: ArduCam OV5642 5 MPx Kameramodul mit HQ CS Mount Objektiv

Kameramodul mit OV5642-Matrix mit einer Auflösung von 5 MPx und der Größe von 1/4 ''. Die Übertragungsgeschwindigkeit in voller Auflösung von 2592 x 1944 px beträgt 15 fps. Es ist mit einem CS-Mount-Objektiv mit folgenden Parametern ausgestattet: 3 MP, Brennweite 4,0 mm, Format 1 / 2,5 ''. Das Gerät arbeitet mit einer Spannung von 3,3 V, es kommuniziert über eine parallele Schnittstelle.

OV5642 5MPx-Kamera

Das Gerät hat ein CCTV-Objektiv, C-Mount, 1/25 ''.

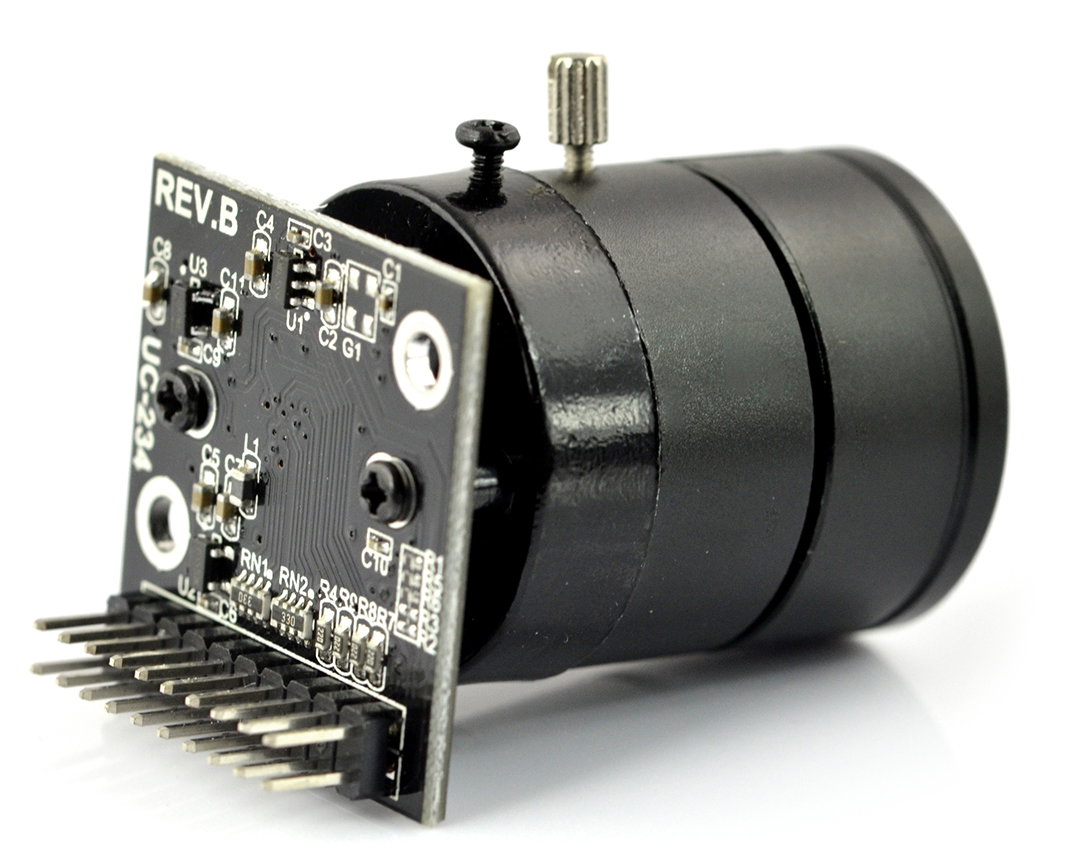

ArduCam OV5642 5MPx mit CS-Mount-Objektiv

Spezifikation

  • Versorgungsspannung: 3,3 V
  • OV5642 Matrix, CMOS, 5 MPx, 1/4 '' ( Dokumentation )
  • Eingebauter LDO-Spannungsregler
  • Auflösung: maximal 2592 x 1944px (5MPx)
  • Geschwindigkeit (Bilder pro Sekunde):
    • 5 MPx (2592 x 1944): 15 fps
    • 1080p (1920 x 1080): 30 fps
    • 720p (1280 x 720): 60 fps
    • VGA (640 x 480): 60 fps
    • QVGA (320 x 240): 120 fps
  • Ausgabeformate:
    • YUV (422/420) / YCbCr422,
    • RGB565 / 555/444,
    • CCIR656,
    • komprimierte 8-Bit-Daten
    • 8/10-Bit-RAW-RGB-Daten
  • 1: 1,4 objektiv:
    • Anschluss: CS-Mount
    • Brennweite: 4 mm
    • Typ: CCTV, 3 MP
    • Format: 1 / 2,5 ''

Führt

Das Gerät verfügt über einen gelöteten 20-poligen 2,54-mm-Steckverbinder.

Stift Name Beschreibung
1 VCC Versorgungsspannung 3,3 V.
2 Masse Die Masse des Systems.
3 SCL Taktleitung der Zweidrahtschnittstelle.
4 SDATEN Zweidraht-Schnittstellendatenleitung.
5 VSYNC Vertikale Synchronisation.
6 HREF Horizontale Synchronisierung.
7 PCLK Taktausgang der Sensormatrix.
8 XCLK Systemuhreingang.
9 DOUT9 Der Videodatenausgang - Bit 9 (MSB).
10 DOUT8 Die Videodatenausgabe - Bit 8.
11 DOUT7 Die Videodatenausgabe - Bit 7.
12 DOUT6 Die Videodatenausgabe - Bit 6.
13 DOUT5 Die Videodatenausgabe - Bit 5.
14 DOUT4 Der Videodatenausgang - Bit 4.
15 DOUT3 Der Videodatenausgang - Bit 3.
16 DAUS2 Der Videodatenausgang - Bit 2 (LSB).
17 PWDN Systemabschaltung durch High-Zustand aktiviert.
18 RSV Es sollte unverbunden bleiben.
19 DOUT1 Der Videodatenausgang - Bit 1 (im 10-Bit-Modus).
20 DOUT0 Der Videodatenausgang - Bit 0 (im 10-Bit-Modus).

Universelles Plattenkameramodul mit hochwertiger Optik

Ein erstklassiges ArduCam-Kameramodul mit einem OV5642-Sensor und einem hervorragenden HQ-Objektiv mit einer CS-Mount-Halterung ist für den Einsatz in Systemen konzipiert, die die parallele Schnittstelle YUV (422/420) / YCbCr422, RGB565 / 555/444 oder CCIR656 unterstützen.

Die geringe Größe des Moduls und das robuste Design ermöglichen den Einsatz in Anwendungen wie kleinen mobilen Robotern, visuellen Inspektionssystemen oder CCTV-Überwachung. Das Gerät ist vollständig mit dem ArduCam Shield kompatibel, mit dem Sie die Funktionalität der Boards der Arduino-Serie mit der Möglichkeit, ein Farbbild in guter Qualität zu registrieren, erweitern können.

Kameras für Arduino und Raspberry Pi im Angebot von Botland

Neben dem vorgestellten Kameramodul ArduCam OV5642 5MPx finden Sie in unserem Shop eine große Auswahl an Kameras, die sowohl mit dem Arduino-Ökosystem als auch mit den beliebten Minicomputern aus der Raspberry Pi-Familie kompatibel sind. Die ArduCam-Serie umfasst eine große Auswahl an Plattenkameras, Objektiven, Aufsätzen und Evaluierungsboards sowie Zubehör für die Montage und Kalibrierung von Bildverarbeitungssystemen.

Wir verkaufen auch verschiedene Kameras für Raspberry Pi-Boards – sowohl aus der Hauptproduktlinie (Raspberry Pi Model B) als auch aus miniaturisierten Raspberry Pi Zero-Computern. Wir bieten auch das notwendige Zubehör für Module an, darunter Infrarotstrahler, Gehäuse mit Platz zum Anbringen einer Kamera, FPC-Bänder, Adapter und vieles mehr.

Schnittstelle 20/16 Stift
Auflösung 5 Megapixel
Kamera - Matrix OV5642
Kamera - Objektiv CS-Mount
Kamera - Format 1 / 2,5 ''
Kameratyp Modul
PAKETBREITE 4 cm
PAKETHÖHE 5 cm
PAKETTIEFE 4 cm
PAKETGEWICHT 0.061 kg
