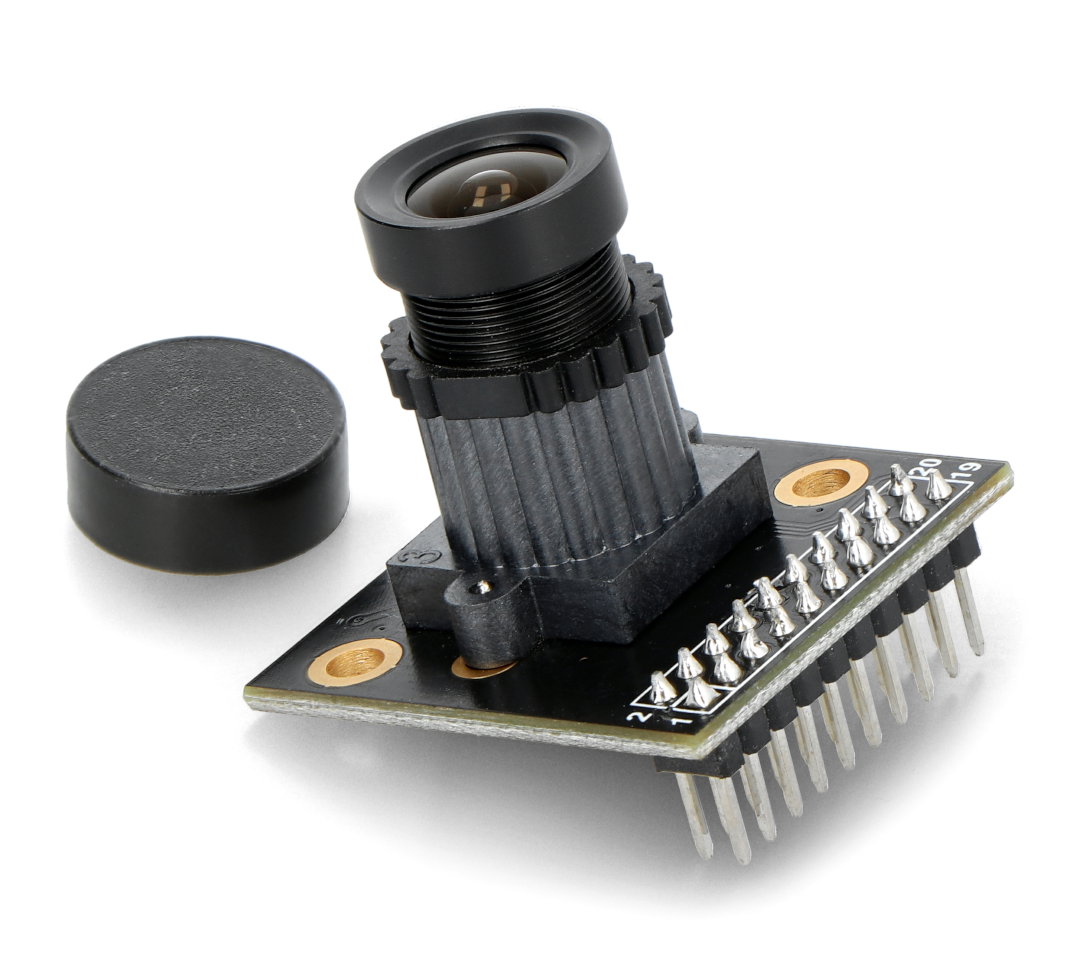

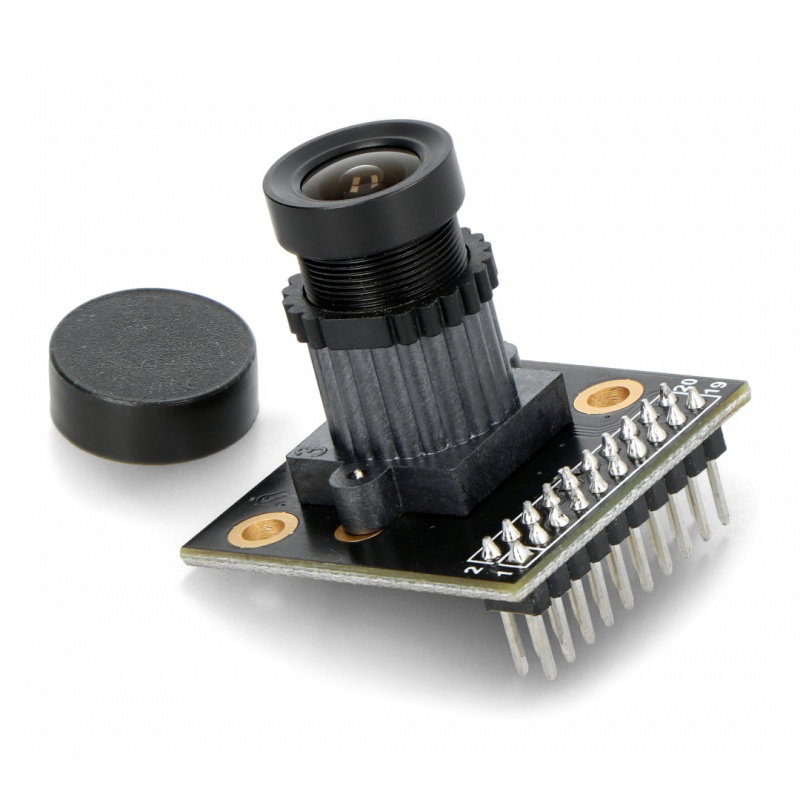

Produktbeschreibung: ArduCam OV5642 5 MPx Kameramodul mit HQ M12x0,5 Objektiv
Kameramodul mit OV5642-Matrix mit einer Auflösung von 5 MPx und der Größe von 1/4 '' mit Ausgabe im JPEG-Format. Die Übertragungsgeschwindigkeit in voller Auflösung 2592 x 1944 px beträgt 15 fps. Es ist mit einem M12x0,5 1/4 '' Objektiv ausgestattet. Das Gerät arbeitet mit einer Spannung von 3,3 V, es kommuniziert über eine parallele Schnittstelle.
Spezifikation
- Versorgungsspannung: 3,3 V
- OV5642 Matrix, CMOS, 5 MPx, 1/4 '' ( Dokumentation )
- Eingebauter LDO-Spannungsregler
- Auflösung: maximal 2592 x 1944px (5MPx)
- Pixelgröße: 1,4 x 1,4 µm
- Sichtfeld: 3673,6 x 2738,4 µm
- Geschwindigkeit (Bilder pro Sekunde):
- 5 MPx (2592 x 1944): 15 fps
- 1080p (1920 x 1080): 30 fps
- 720p (1280 x 720): 60 fps
- VGA (640 x 480): 60 fps
- QVGA (320 x 240): 120 fps
- Ausgabeformate:
- YUV (422/420) / YCbCr422,
- RGB565 / 555/444,
- CCIR656,
- komprimierte 8-Bit-Daten
- 8/10-Bit-RAW-RGB-Daten
- 1/4 '' Objektiv mit M12x0,5-Anschluss.
Das Gerät verfügt über ein 1/4''-Objektiv mit einem M12x0,5-Anschluss.
Führt

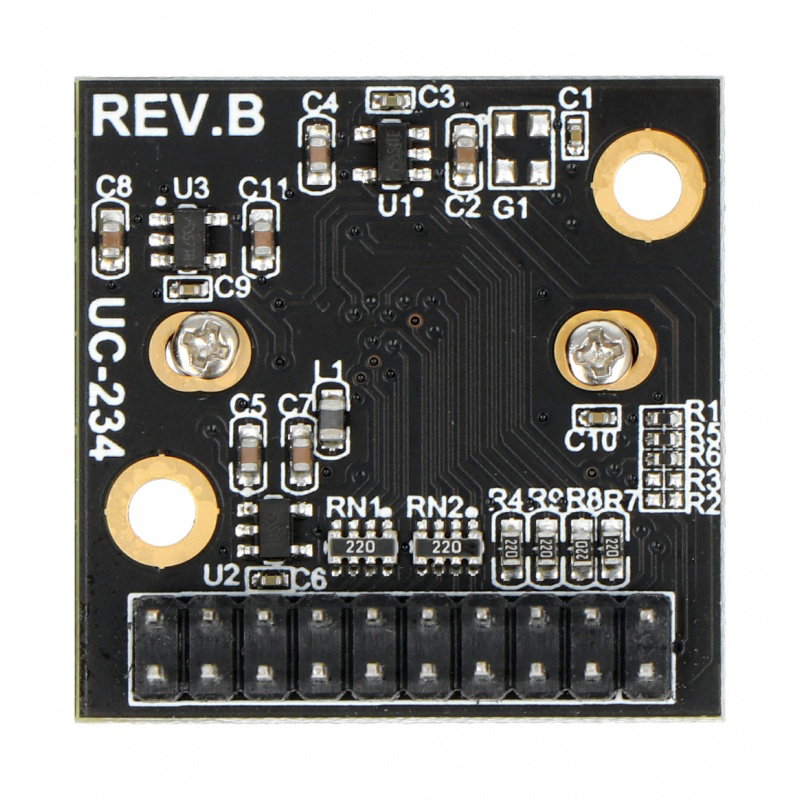

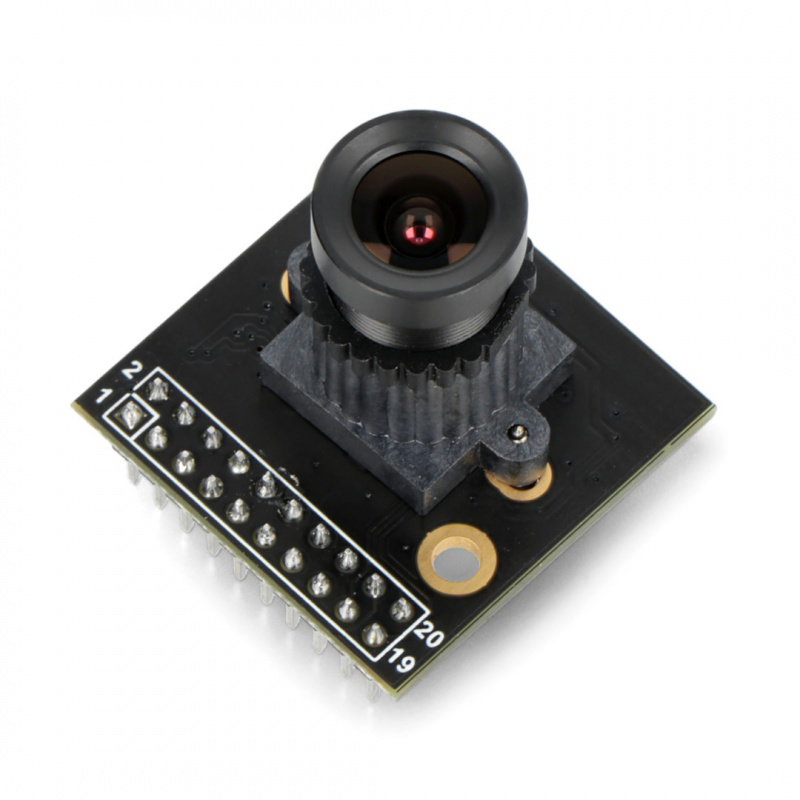

Das Gerät verfügt über einen gelöteten 20-poligen 2,54-mm-Steckverbinder.
| Stift | Name | Beschreibung |
|---|---|---|
| 1 | VCC | Versorgungsspannung 3,3 V. |
| 2 | Masse | Die Masse des Systems. |
| 3 | SCL | Taktleitung der Zweidrahtschnittstelle. |
| 4 | SDATEN | Zweidraht-Schnittstellendatenleitung. |
| 5 | VSYNC | Vertikale Synchronisation. |
| 6 | HREF | Horizontale Synchronisierung. |
| 7 | PCLK | Taktausgang der Sensormatrix. |
| 8 | XCLK | Systemuhreingang. |
| 9 | DOUT9 | Der Videodatenausgang - Bit 9 (MSB). |
| 10 | DOUT8 | Die Videodatenausgabe - Bit 8. |
| 11 | DOUT7 | Die Videodatenausgabe - Bit 7. |
| 12 | DOUT6 | Die Videodatenausgabe - Bit 6. |
| 13 | DOUT5 | Die Videodatenausgabe - Bit 5. |
| 14 | DOUT4 | Der Videodatenausgang - Bit 4. |
| 15 | DOUT3 | Der Videodatenausgang - Bit 3. |
| 16 | DOUT2 | Der Videodatenausgang - Bit 2 (LSB). |
| 17 | PWDN | Systemabschaltung durch High-Zustand aktiviert. |
| 18 | RSV | Es sollte unverbunden bleiben. |
| 19 | DOUT1 | Der Videodatenausgang - Bit 1 (im 10-Bit-Modus). |
| 20 | DOUT0 | Der Videodatenausgang - Bit 0 (im 10-Bit-Modus). |
