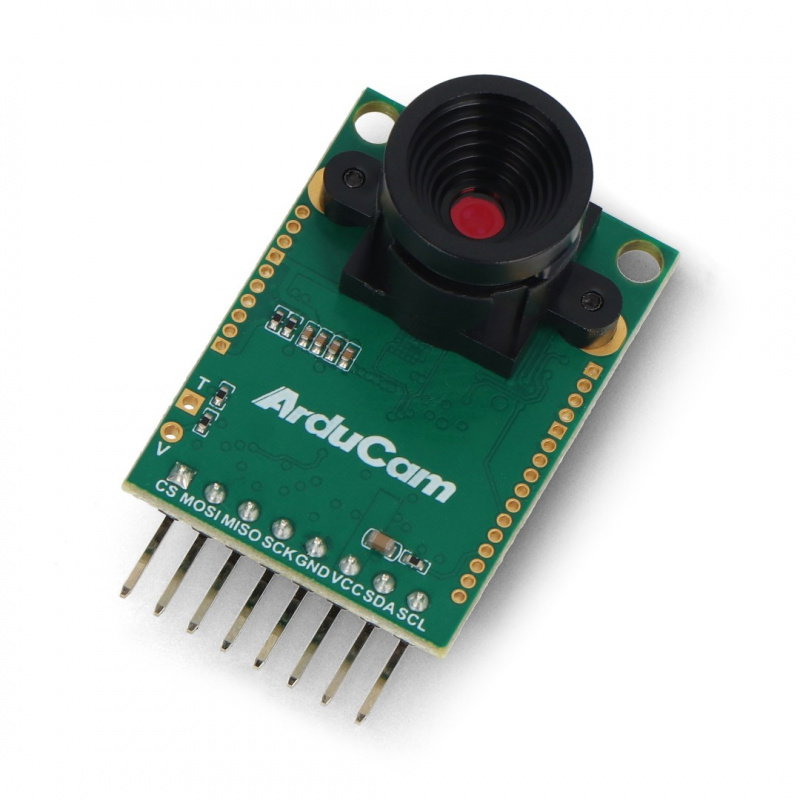

Produktbeschreibung: ArduCam Mini OV5642 5MPx 2592x1944px 120fps SPI - Kameramodul für Arduino UNO Mega2560 und Raspberry Pi Pico
Ein 5-Megapixel-Kameramodul für Arduino mit einer Auflösung von 2592 x 1944 Pixeln und einer Bildrate von bis zu 120 Bildern pro Sekunde. Es erweitert die Möglichkeiten von Systemen wie Arduino- und STM32- Mikrocontrollern sowie Raspberry Pi-Minicomputern, indem es das Aufnehmen von Fotos und Videos ermöglicht. Das Modul arbeitet mit 3,3 V und 5 V, kommuniziert über SPI, hat einen nichtlinearen Betrachtungswinkel von 24° und ein 1/4"-Objektiv.

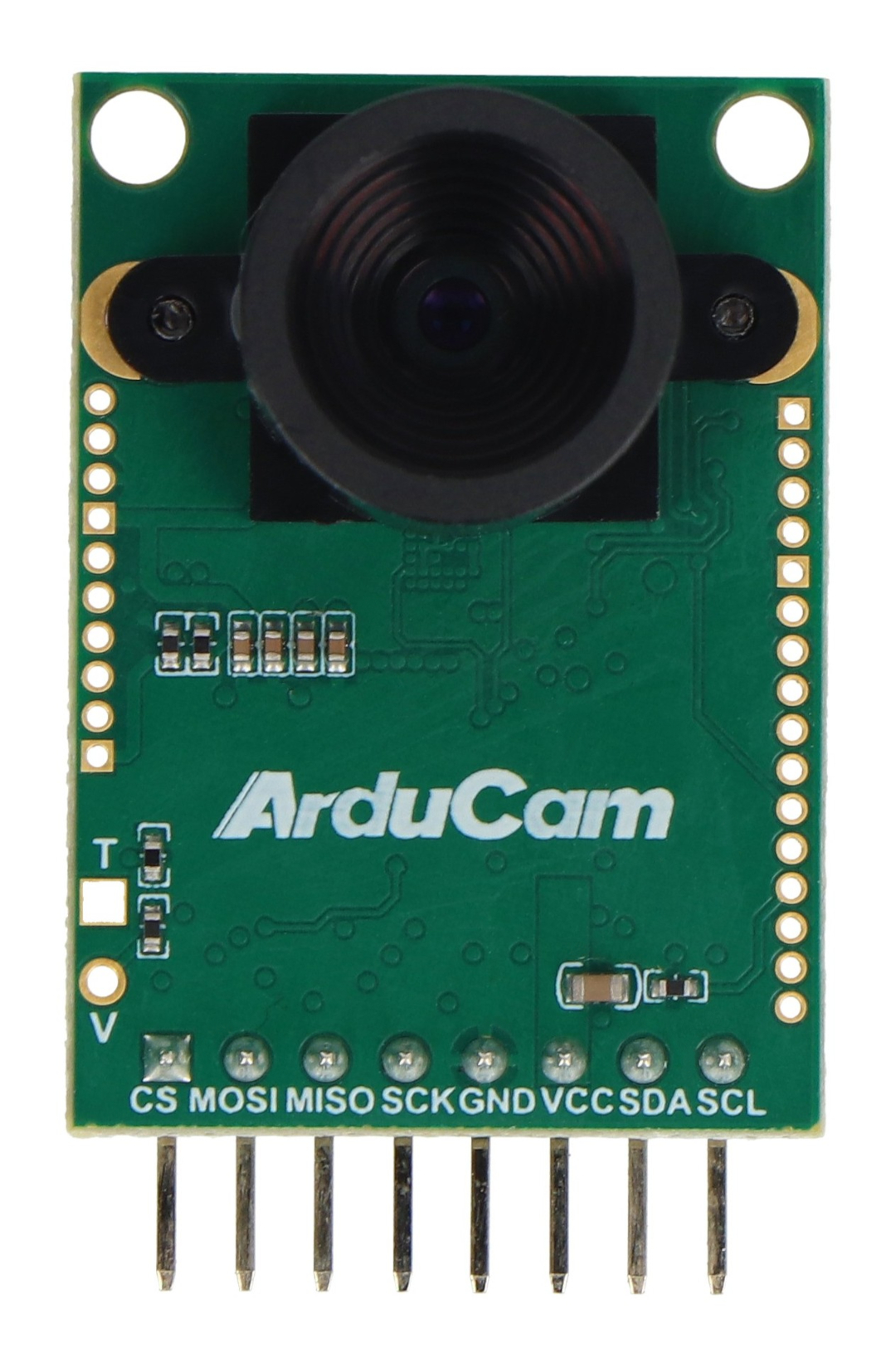

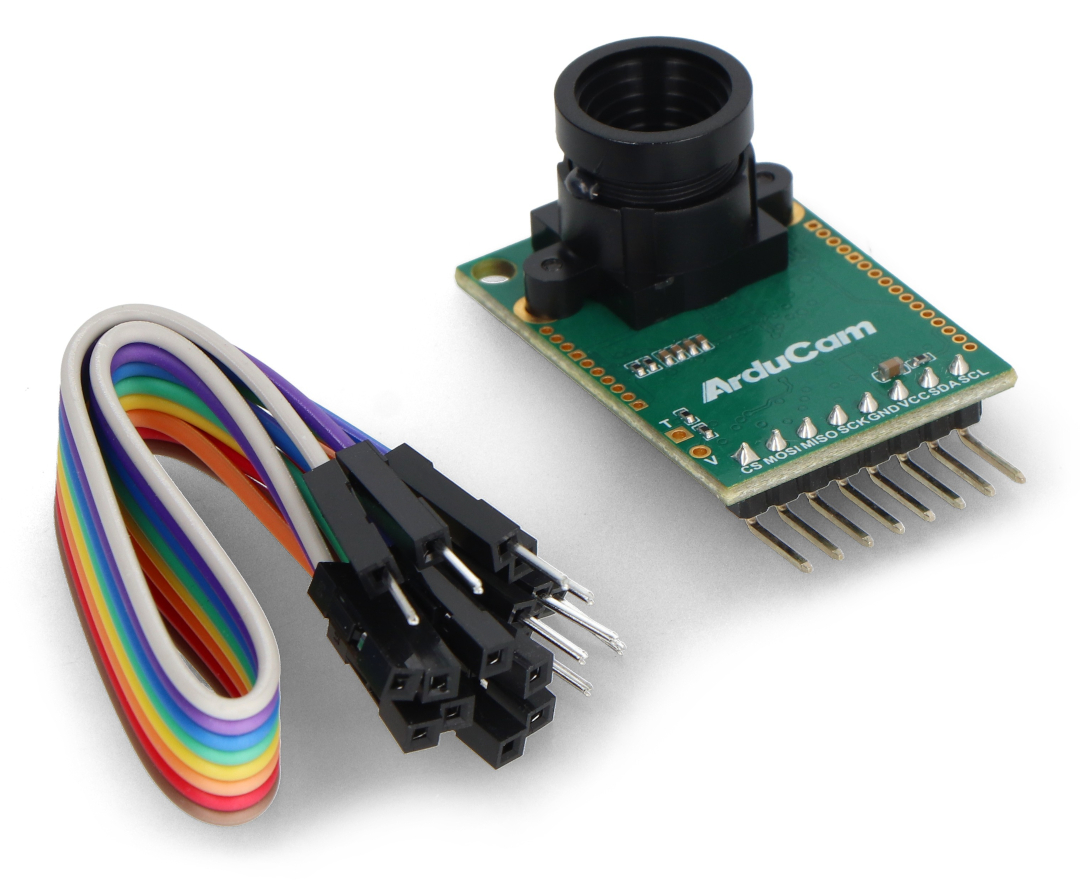

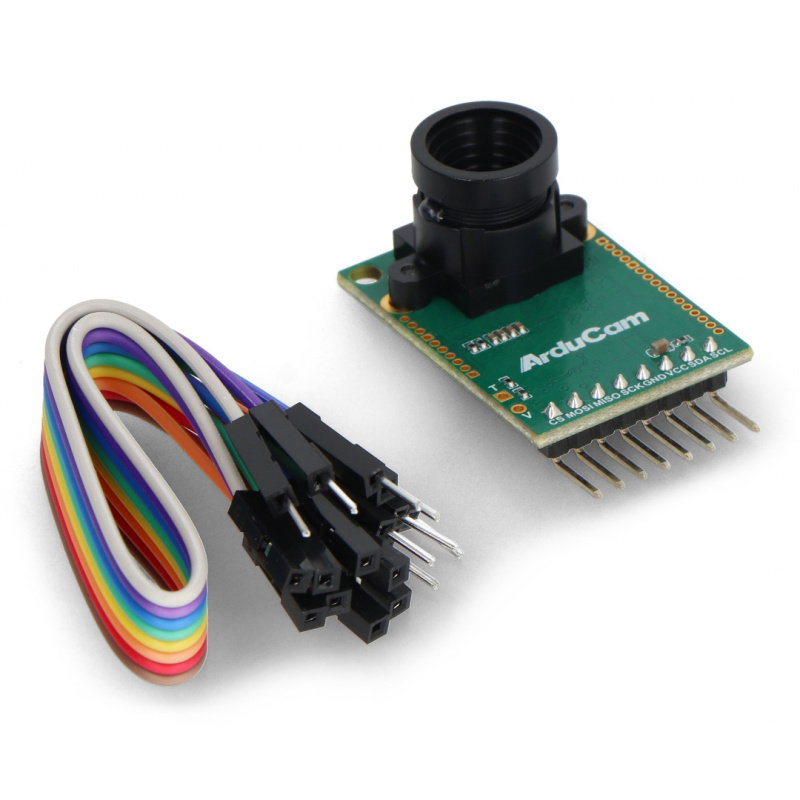

Kameramodul für Arduino 5 MPx mit einer Auflösung von 2592 x 1944 px .

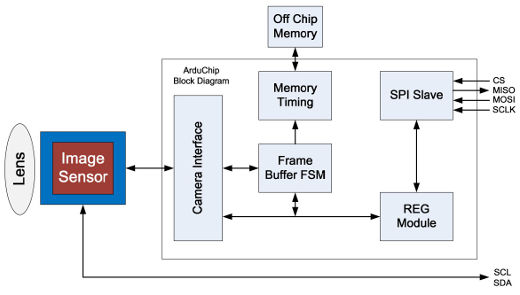

Blockdiagramm des ArduCAM-Mini-Kameramoduls.
Betriebsarten
- Einzelbildaufnahmemodus – der Standardmodus des Geräts. Nach dem Senden eines Befehls über SPI erfasst die Kamera ein Bild, speichert es im Puffer und setzt ein Flag im Register. Durch Überwachung des Flag-Status erkennt der Benutzer, wann die Aufnahme abgeschlossen ist.
- Mehrfachaufnahmemodus – Ein erweiterter Modus, in dem der Benutzer die Anzahl der aufzunehmenden Einzelbilder festlegt. Beachten Sie, dass die Anzahl der Einzelbilder die Pufferkapazität nicht überschreiten darf.
- JPEG-Komprimierung – dieser Modus gibt komprimierte JPG-Daten mit höherer Auflösung als RGB aus.
- Normaler Lese- und Burst-Lesebetrieb – in diesem Modus genügt es, einen Lesebefehl zu senden, um eine kontinuierliche Übertragung von Frames über die SPI-Schnittstelle zu erreichen.
- Rücklauf-Leseoperation – ermöglicht es Ihnen, die gleichen im Puffer enthaltenen Daten mehrmals zu lesen.
- Energiesparmodus (geringer Stromverbrauch) – schaltet Sensor und Wandler ab, um Energie zu sparen.
- Bildsensorsteuerung (Sensoreinstellungen) – In diesem Modus können Sie die Kamerasensoreinstellungen ändern, einschließlich Balance, Helligkeit, Kontrast und Sättigung.
Arduino-kompatibles Produkt
Der Hersteller hat eine Bedienungsanleitung und eine Bibliothek für Arduino erstellt, die auf GitHub verfügbar sind .
Blockdiagramm
Das Gerät besteht aus einer Linse, einem Sensor und einer Elektronikeinheit mit Datenpuffer und SPI-Bus-Controller. Der Benutzer hat außerdem über den I2C-Bus direkten Zugriff auf den Sensor.

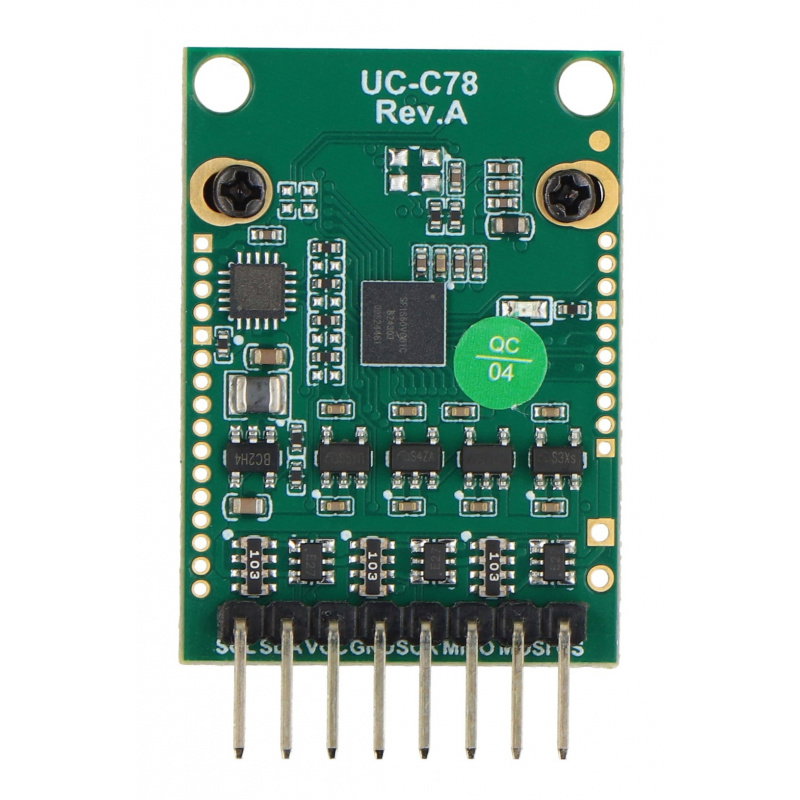

Ableitungen

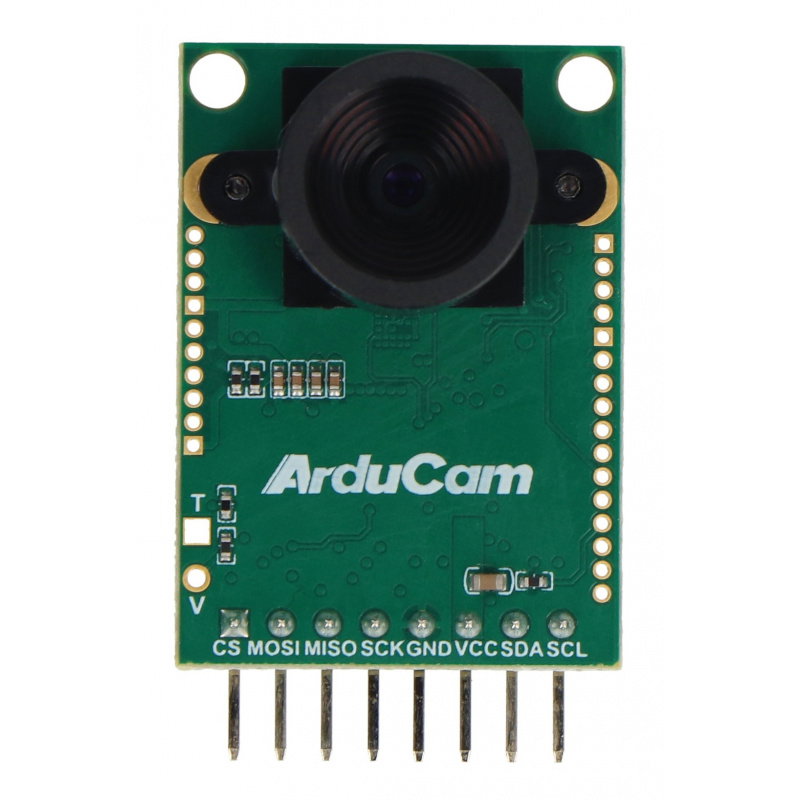

Das Gerät verfügt über einen angelöteten 8-poligen 2,54 mm Rasteranschluss.
| Stift | Name | Beschreibung |
|---|---|---|
| 1 | CS | Chip Select – Geräteauswahl am SPI-Bus, aktiviert durch Low-Pegel. |
| 2 | MOSI | Datenleitung für den SPI-Bus-Ausgang. |
| 3 | MISO | SPI-Bus-Eingangsdatenleitung. |
| 4 | SCK | SPI-Bus-Taktleitung. |
| 5 | GND | Systemmasse. |
| 6 | VCC | Versorgungsspannung von 3,3 V bis 5 V |
| 7 | SDA | I2C-Bus-Ausgangsdatenleitung. |
| 8 | SCL | I2C-Bus-Taktleitung. |
Spezifikation
- Betriebsspannung: 3,3 V / 5 V
- Maximale Auflösung: 2592 x 1944 Pixel (5 MPx)
- Bildrate:
- bis zu 120 FPS für das QVGA-Format (320x240px)
- bis zu 60 FPS im VGA-Format (640x480px)
- bis zu 60 FPS für das 720p-Format (1280x720px)
- bis zu 30 FPS für das 1080p-Format (1920x1080px)
- bis zu 15 Bilder pro Sekunde im 5-MPx-Format (2592x1944px)
- Linsengröße: 1/4 Zoll
- Objektivanschluss: CS-Anschluss / M12
- Pixelgröße: 1,4 x 1,4 μm
- Bildfeld: 3673,6 x 2738,4 μm
- Betrachtungswinkel: 24° (nichtlinear)
- Ausgabeformate:
- YUV 422/420 / YCbCr 422
- RGB565/555/444, CCIR656
- 8-Bit-komprimierte Daten
- 8/10-Bit-RAW-RGB-Daten
- Möglichkeit zur Konfiguration des Sensors über den I2C-Bus
- Betriebstemperatur: 0 °C bis +50 °C
- Lagertemperatur: -20 °C bis +75 °C
- Modulabmessungen: 34 x 24 mm
- Gewicht: 5,7 g
Einzelheiten finden Sie in der technischen Dokumentation des OV5642-Sensors .
