HD Night Vision H OV5647 5Mpx-Kamera - Weitwinkel-IR für Raspberry Pi + IR-Module - Waveshare 10703

Index: WSR-04523 EAN: 5903351247733

Das Modul mit einer Weitwinkelkamera (160 °), verbunden mit einem dedizierten Minicomputer-Anschluss Raspberry Pi Version 3, 2, B +, A + und älter A und B. Das Gerät verfügt über eine Matrix-CCD 1/4 "mit einer Auflösung von 5 Mpx, unterstützt den HD 1080px-Modus.Mit dem Satz von IR-Modulen können Sie nachts aufnehmen.

HD Night Vision H OV5647 5Mpx-Kamera - Weitwinkel-IR für Raspberry Pi + IR-Module - Waveshare 10703
26,00 €
21,85 € zzgl. MwSt.
Erhältlich
Versand 24h
PayPal Bezahlung
Hersteller: Waveshare
Compatibility: Raspberry Pi

Produktbeschreibung: Kamera Waveshare Camera HD Night Vision H OV5647 5Mpx - Weitwinkel-IR für Raspberry Pi + IR-Module

Das Modul mit einer Weitwinkelkamera (160 °) wird an den dedizierten Anschluss des Raspberry Pi-Minicomputers, Version 3, 2, B +, A + und älter A und B, angeschlossen. Das Gerät verfügt über eine Matrix-CCD 1/4 "mit einer Auflösung von 5 Mpx, unterstützt den HD 1080p-Modus. Raspberry Pi verfügt über Hardware-Unterstützung für diese Kamera, sodass das Gerät nicht die Rechenleistung des Prozessors verbraucht. Dank der enthaltenen IR-Beleuchtung Module 850 nm ermöglichen Aufnahmen bei Nacht, auch an sehr dunklen Orten Dank eines speziellen Objektivs beträgt der Betrachtungswinkel dieser Kamera bis zu 160 °, in der Basisversion beträgt er etwa 73 °.

Spezifikationen der Waveshare-Kamera

  • Die Kamera ist kompatibel mit Raspberry Pi Version 2, B+, A+ und älteren A und B
  • Matrix: 5 MPx
  • Fühler: OV5647
  • CCD-Matrix: 1/4 "
  • Betrachtungswinkel - diagonal: 160 °
  • Betrachtungswinkel - horizontal: 120 °
  • Blende: 2,35
  • Brennweite: variabel
  • Es hat 4 Befestigungslöcher
  • Abmessungen: 25 x 24 mm

Inbegriffen

  • 5MP-Kamera
  • Klebeband zum Verbinden mit dem Raspberry Pi
  • 2 x IR-Hintergrundbeleuchtungsmodule
  • Befestigungsschrauben

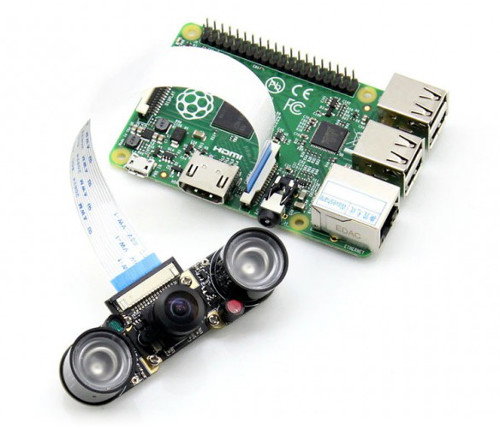

Weitwinkel-IR-Kamera – Raspberry Pi

Eine ausführliche Beschreibung des Geräts finden Sie in der Wiki-Bedienungsanleitung und in der Dokumentation .

Ein Video, das zeigt, wie die Kamera an den Minicomputer angeschlossen wird.

Nachtsichtkamera für Raspberry Pi

Hochwertige Platinenkamera, kompatibel mit Raspberry Pi 3, 2, B+ und A+ Minicomputern, sowie mit älteren Generationen von „Himbeeren“. Das Modul basiert auf einer 5-Megapixel-OV5647-CCD-Matrix mit einer Diagonale von 1/4 Zoll.

Wichtig ist, dass die in diesem Modell verwendete sehr lichtstarke Optik mit f / 2,35-Blende eine manuelle Einstellung der Fokusebene ermöglicht - dafür ist ein präzises, feines Gewinde verantwortlich. Der Blickwinkel des Objektivs beträgt – diagonal gerechnet – 160 ° , und in der horizontalen Achse nimmt die Kamera ein Bild mit einer Spannweite von 120 ° auf.

Waveshare 10703 Kameraparameter

Ein wichtiges Merkmal aller Kameramodelle aus der Gruppe der Nachtsichtkameras ist die Fähigkeit, das Bild der Umgebung im Infrarotbereich aufzunehmen. Möglich wird dies durch das Fehlen eines werksseitig verbauten IR-Filters, der bei "Tag"-Kameras für die Verbesserung der Farbwiedergabe, insbesondere bei Sonneneinstrahlung, verantwortlich ist.

HD Night Vision H OV5647 5Mpx-Kamera - Weitwinkel-IR für Raspberry Pi + IR-Module - Waveshare 10703 - abgesehen davon, dass sie Infrarotlicht von externen Quellen aufnehmen kann - ist sie auch mit zwei leistungsstarken Strahlern mit Hochleistungs-IR-LEDs ausgestattet , automatisch gesteuert durch eingebaute Dämmerungsschalter mit Fotowiderständen.

Hervorragende Kamera, die mit Raspberry Pi kompatibel ist

Die Hauptvorteile der Waveshare Night Vision 10703 Kamera sind der große Betrachtungswinkel des Objektivs (160 °) und die CCD-Matrix mit einer Auflösung von 5 Mpix. Der CSI-Anschluss auf der Platine der Kamera ermöglicht den Anschluss an die meisten Modelle des Einplatinen-Minicomputers Raspberry Pi. Die Kamera verfügt außerdem über einen eingebauten Infrarotsender, der einen Strahl mit einer Wellenlänge von 850 nm aussendet, was das Filmen bei schlechten Lichtverhältnissen ermöglicht.

Fisheye-Objektiv - hohe Bilddetailqualität kombiniert mit einem breiten Sichtfeld

Die im Modul Waveshare 10703 verwendete Objektivlinse hat eine Fisheye-Geometrie. Im Gegensatz zu herkömmlichen Objektiven können Sie mit dieser Designlösung die kleinsten Details des aufgenommenen Bildes in einem weiten Blickwinkel noch besser sehen. Dieses Kameramodul ist ideal für Film- und Luftbildaufnahmen, und seine geringe Größe und sein geringes Gewicht ermöglichen die Montage in den meisten Miniaturdrohnen auf dem Markt.

Schnittstelle CSI - Himbeer-Pi
Auflösung 5 Megapixel
Kamera - Matrix OV5647
Kamera - IR-Filter Nicht
Kamera - Format 1/4 ''
Kameratyp Modul
PAKETBREITE 11 cm
PAKETHÖHE 2 cm
PAKETTIEFE 5 cm
PAKETGEWICHT 0.03 kg
