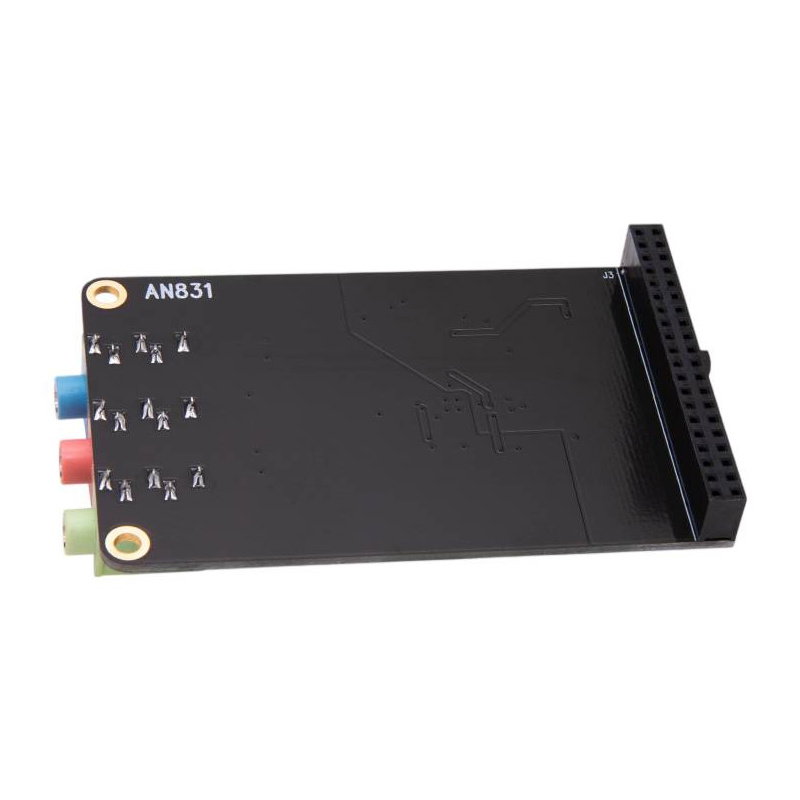

AN831 – Audiomodul mit WM8731-Codec für FPGA- und SoC-Boards
Das ALINX AN831 ist ein Audiomodul mit dem WM8731-Codec , das für die Verwendung mit FPGA- und SoC-Entwicklungsboards konzipiert wurde. Es bietet einen Mikrofoneingang, einen Line-Pegel-Audioeingang und einen Kopfhörerausgang . Damit lassen sich Projekte zur Audioaufnahme, -wiedergabe und digitalen Signalverarbeitung realisieren. Der Betriebstemperaturbereich liegt zwischen -25 °C und 85 °C, die Abmessungen der Platine betragen 81 x 51 mm.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: AN831 – Audiomodul mit WM8731-Codec für FPGA- und SoC-Boards

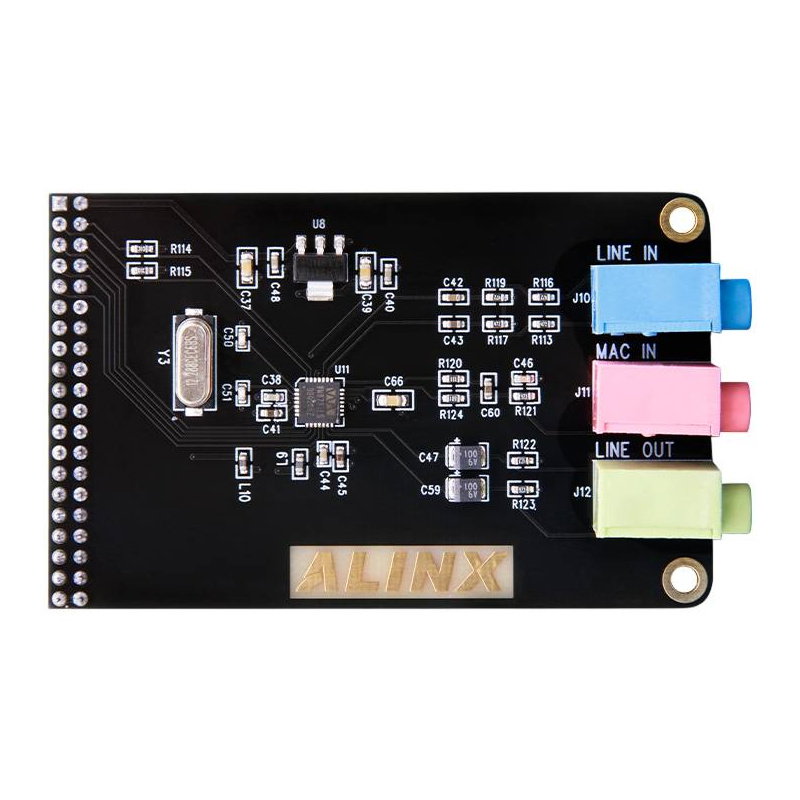

Das ALINX AN831 ist ein Erweiterungsmodul basierend auf dem Stereo-Audiocodec WM8731 . Es ermöglicht die analoge und digitale Signalverarbeitung und eignet sich daher sowohl für die Audioaufnahme als auch für die Audiowiedergabe . Die Platine verfügt über Anschlüsse für Mikrofon, externe Audioquelle , Kopfhörer oder andere Audioempfänger . Die Kommunikation mit einem kompatiblen Entwicklungsboard erfolgt über einen 40-poligen Anschluss. Der Codec wird über einen I²C- Bus konfiguriert, während digitale Audiodaten über dedizierte Takt- und Datensignale übertragen werden. Das AN831 ist ideal für die Entwicklung von Audiorecordern , Audioplayern, Sprachkommunikationssystemen und digitalen Signalverarbeitungsprojekten auf FPGAs und SoCs.
Technische Spezifikationen des Moduls
- Codec-Modell: WM8731
- Codec-Funktionen: A/D- und D/A-Wandlung
- Mikrofoneingang: Ja
- Audio-Eingang: Ja
- Audioausgabe: Ja
- Abtastfrequenzbereich: 8 kHz bis 96 kHz
- Konfigurationsschnittstelle: I2C
- Audiosignale: DACDAT, ADCDAT, BCLK, DACLRC und ADCLRC
- Kommunikationsanschluss: 40-polig
- Am Stecker sind folgende Stromanschlüsse verfügbar: 3,3 V und 5 V
- Verwendungszweck: FPGA- und SoC-Entwicklungsboards
- Betriebstemperatur: -25 °C bis 85 °C
- Abmessungen: 81 x 51 mm
Inhalt des Sets
- ALINX AN831 Audiomodul
