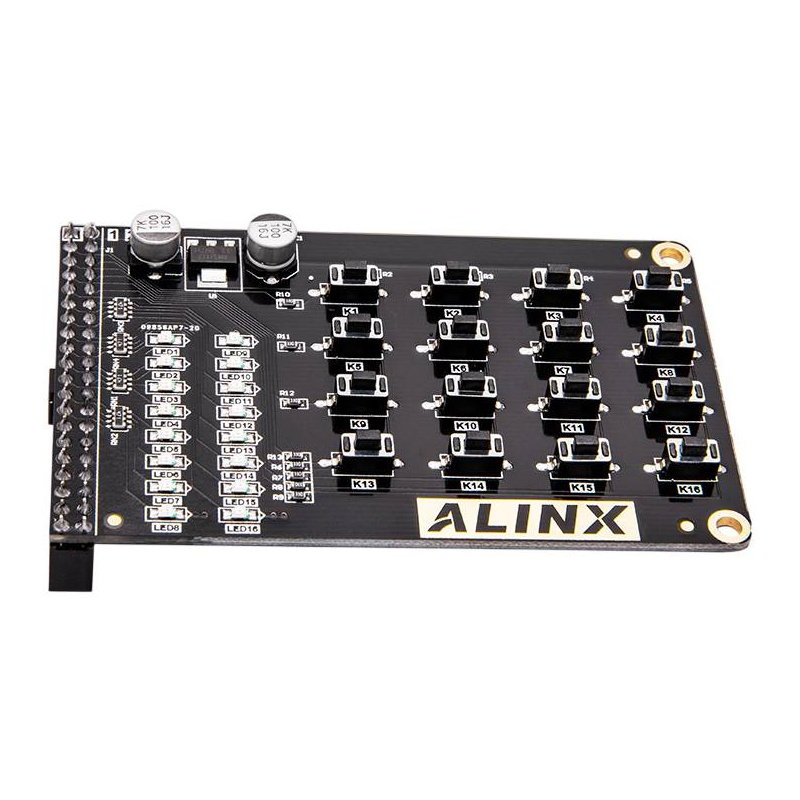

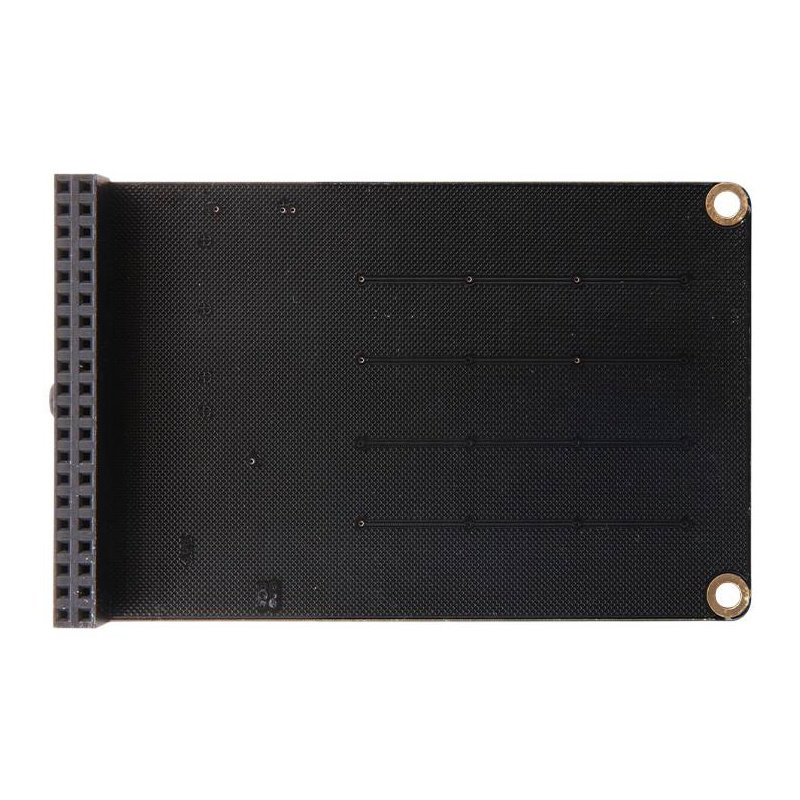

AN0404 – Modul mit 4x4-Matrix-Tastatur und 16 LEDs für FPGA- und SoC-Boards
Das ALINX AN0404 ist ein Erweiterungsmodul für FPGA- und SoC-Entwicklungsboards . Es verfügt über ein 4x4-Matrix-Tastenfeld mit 16 Tasten und 16 unabhängig ansteuerbaren LEDs . Die Kommunikation mit dem Board erfolgt über eine 40-polige Buchse mit 2,54 mm Rastermaß. Das Modul eignet sich zum Erlernen der FPGA-Programmierung, zum Testen digitaler Eingänge sowie zum Erstellen von Bedienfeldern und Benutzeroberflächen.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: AN0404 – Modul mit 4x4-Matrix-Tastatur und 16 LEDs für FPGA- und SoC-Boards
Das ALINX AN0404 ist ein Modul zur Verwendung mit kompatiblen Entwicklungskits . Die Platine verfügt über 16 Tasten in einer 4x4-Matrix und 16 unabhängig ansteuerbare LEDs . Die Tasten dienen der Dateneingabe, Funktionsauswahl und dem Testen von Matrix-Tastatur-Scan-Algorithmen. Die LEDs zeigen logische Zustände, Programmausführungsergebnisse oder die Systemreaktion auf einzelne Tastendrücke deutlich an. Das AN0404-Modul eignet sich ideal für Bildungsprojekte, Labore für digitale Elektronik und Lernumgebungen.
Technische Spezifikationen des ALINX AN0404
- Verwendungszweck: FPGA- und SoC-Entwicklungsboards
- Tastaturlayout: 4 x 4
- Anzahl der Tasten: 16
- Anzahl der Tastaturreihen: 4
- Anzahl der Tastaturspalten: 4
- Anzahl der LEDs: 16
- LED-Steuerungsmethode: unabhängig
- Anzahl der Tastatursignalleitungen: 8
- Pull-up-Widerstände für Lautsprecherleitungen: 10 kΩ
- Modulschnittstelle: 40-poliger weiblicher Stecker
- Steckerraster: 2,54 mm
- Betriebstemperatur: -40 °C bis 85 °C
- Abmessungen: 51 x 81 mm
Inhalt des Sets
- ALINX AN0404 Matrix-Tastatur und LED-Modul
Nützliche Links
| Name | Wert |
|---|---|
| Breite | 10 cm |
| Höhe | 16 cm |
| Tiefe | 1 cm |
| Gewicht | 0,025 kg |
