Produktbeschreibung: A-Star 328PB Micro - 5V / 16MHz - ATmega328 - Pololu 3160

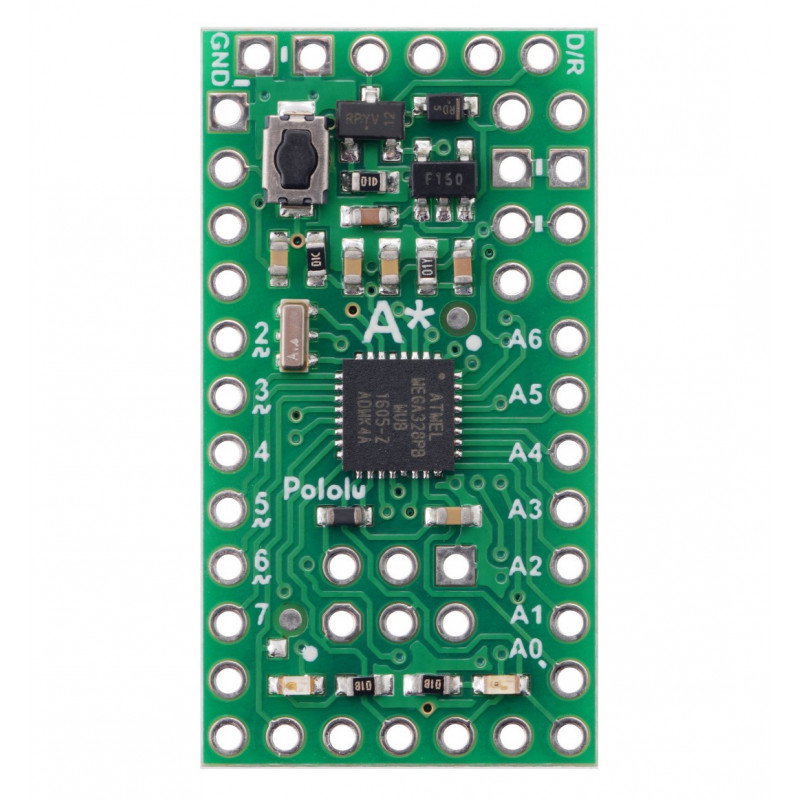

A-star 328PB Micro basiert auf dem Mikrocontroller AVR ATmega 328PB , der dank Abwärtskompatibilität Module wie Arduino Uno oder Pro Mini ersetzen kann, die mit älteren Versionen dieses Mikrocontrollers ausgestattet sind, sodass Programme, die für diese Boards geschrieben wurden, funktionieren sollten es. Es ist mit 24 digitalen I/O-Pins ausgestattet, von denen 9 als PWM-Ausgänge und 8 als analoge Eingänge genutzt werden können. Das System arbeitet mit einer Spannung von 5 V, es wird mit einem Taktsignal mit einer Frequenz von 16 MHz getaktet.
A-Star 328PB Micro - 5 V / 16 MHz - ATmega328 - Pololu 3160 .
Spezifikation von A-Star 328PB Micro
| Versorgungsspannung | von 3,8 V bis 15 V |
| Mikrocontroller | ATmega328PB |
| I / O-Pins | 24 |
| PWM-Kanäle | 9 |
| Anzahl der analogen Eingänge | 8 |
| Schnittstellen | IPS, USART, TWI |
| LED-Dioden | 2 |
| Tasten | ZURÜCKSETZEN |
Kompatibilität mit der Umwelt Arduino-IDE | JA |
| ICSP-Anschlüsse | JA |
| Goldpin-Anschlüsse enthalten | JA |

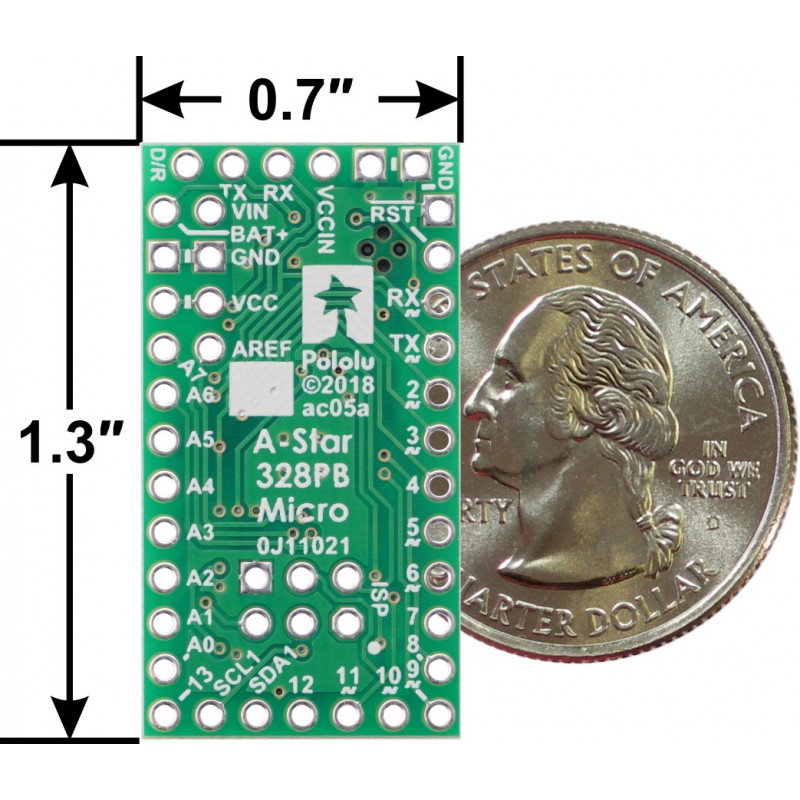

| Maße | 1,8 x 3,30 x 0,25 cm |
| Masse | 1,5 g (ohne Stecker) |

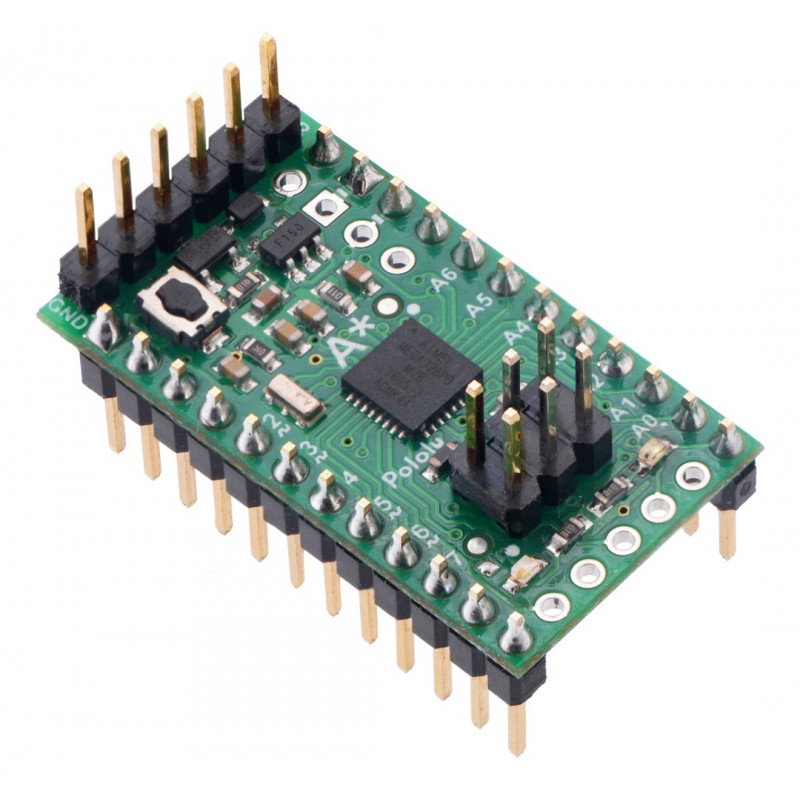

Das Modul hat keine gelöteten Goldpin-Anschlüsse (sie sind im Kit enthalten), sodass der Benutzer selbst entscheidet, welche Pins er benötigt, wodurch die Platine ihre kleine Größe behalten kann.
Führt
Leistung
Das Modul kann mit einer Spannung von 3,8 V bis 15 V versorgt werden, indem es an den VIN-Pin angeschlossen wird, der mit dem Stabilisator verbunden ist.
In unserem Angebot finden Sie kompatible Netzteile .
Eingänge Ausgänge

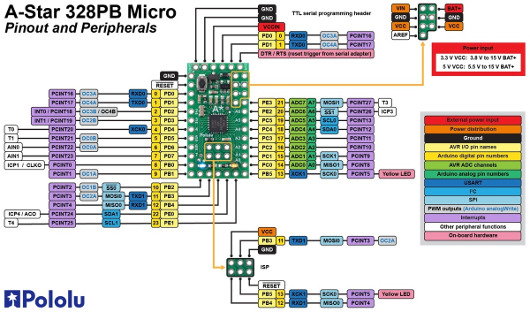

Der A-Star hat 24 digitale I/O Pins. Neben den Standard-I/Os haben einige Ausgänge auch Sonderfunktionen . Sie können mit folgenden Schnittstellen betrieben werden: IPS, USART, TWI
Programmierung

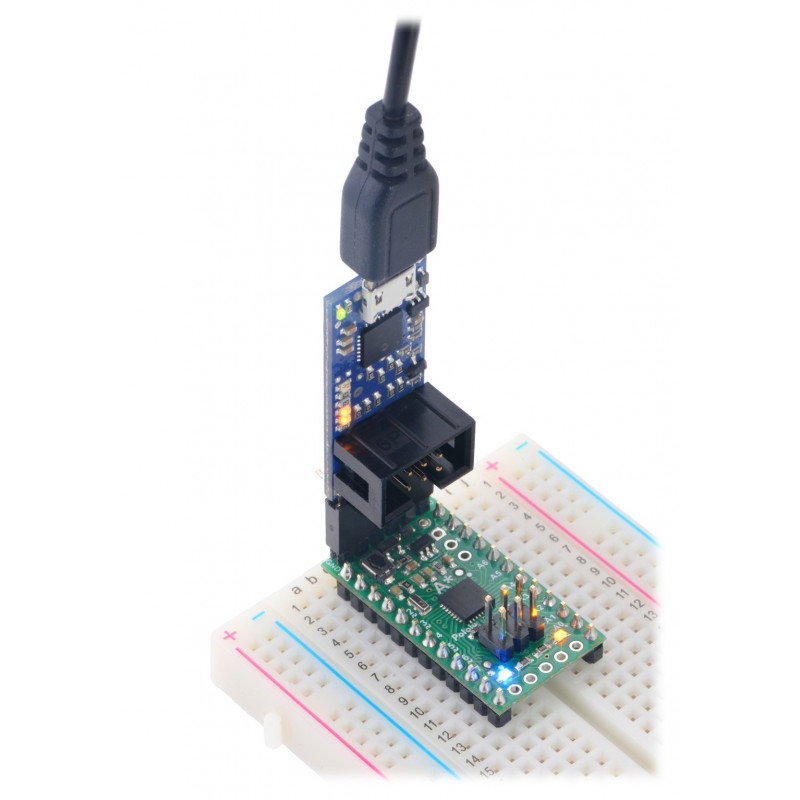

Das Erstellen und Hochladen von Software ist dank der kostenlosen Arduino IDE-Umgebung möglich. Der implementierte Bootloader ermöglicht es Ihnen, das Programm über den USB-UART-Konverter über die ISP-Pins mit dem AVR-Programmierer zu senden.
Details in der ATmega 328PB-Dokumentation
A-Star 328PB Micro - 5V / 16MHz - ATmega328 - Pololu 3160
Das vorgestellte System ist voll kompatibel mit der Arduino IDE, was in der Praxis die Möglichkeit bedeutet, sowohl offline als auch online zu programmieren.
Darüber hinaus ist A-Star 328PB Micro, das mit einer Spannung von 5 V und einer Frequenz von 16 MHz arbeitet - ATmega328, hergestellt von Pololu 3160, abwärtskompatibel. was seine Funktionalität weiter erweitert.
Weitere Informationen zu A-Star 328PB Micro - 5V / 16MHz - ATmega328 - Pololu 3160
Dieses Board ist mit einem Linearregler mit minimalen Spannungsabfällen ausgestattet. Zusätzlich schützt ein Verpolungsschutz am Haupteingang die Schaltung effektiv.
Der A-Star 328PB Micro gewährleistet dank des Zugangs zwischen den Stiften von 0,1″ eine einfache Verwendung nicht nur mit Lochplatten, sondern auch mit Kontaktplatten. Das beschriebene Board hat die gleichen Abmessungen wie das Arduino Pro Mini.
