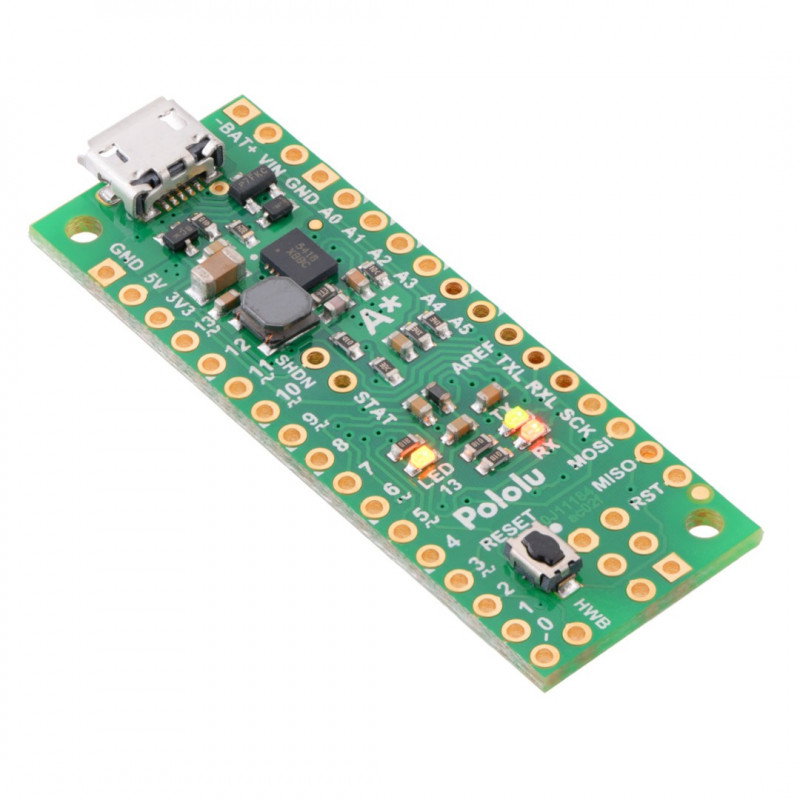

Produktbeschreibung: A-Star 32U4 Mini SV - Atmega32u4 - Pololu 3145
A-Star basiert wie das Arduino Micro auf dem Leonardo -Modul – es verwendet den Atmega32u4- Mikrocontroller aus der AVR-Familie. Es ist mit 26 digitalen Ein-/Ausgängen ausgestattet, von denen 7 als PWM-Ausgänge und 12 als analoge Eingänge genutzt werden können. Das System arbeitet mit einer Spannung von 5 V, es wird mit einem Taktsignal mit einer Frequenz von 16 MHz getaktet.
Der Vorteil des A-Star Mini SV-Moduls ist die Fähigkeit, mit Hochspannung im Bereich von 5 V bis 40 V zu versorgen. Unser Angebot umfasst:
|

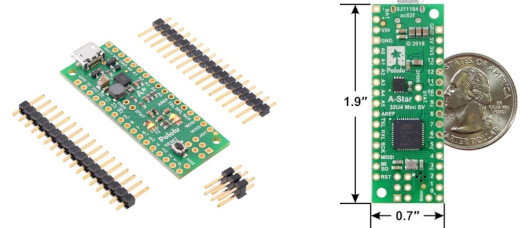

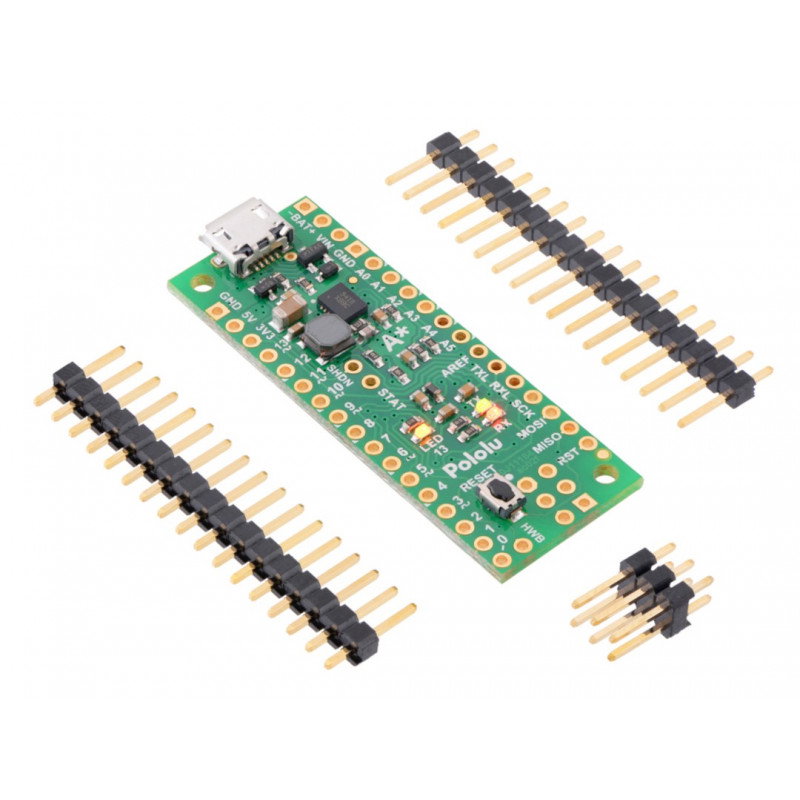

Im Gegensatz zum Arduino Micro hat es keine gelöteten Anschlüsse ( die Goldpin- Streifen sind jedoch im Bausatz enthalten). Der Anwender entscheidet, welche Pins er benötigt, damit die Platine klein bleiben kann.
Warnung! Schlagen Sie vor dem Anschließen in der Installationsanleitung nach. |

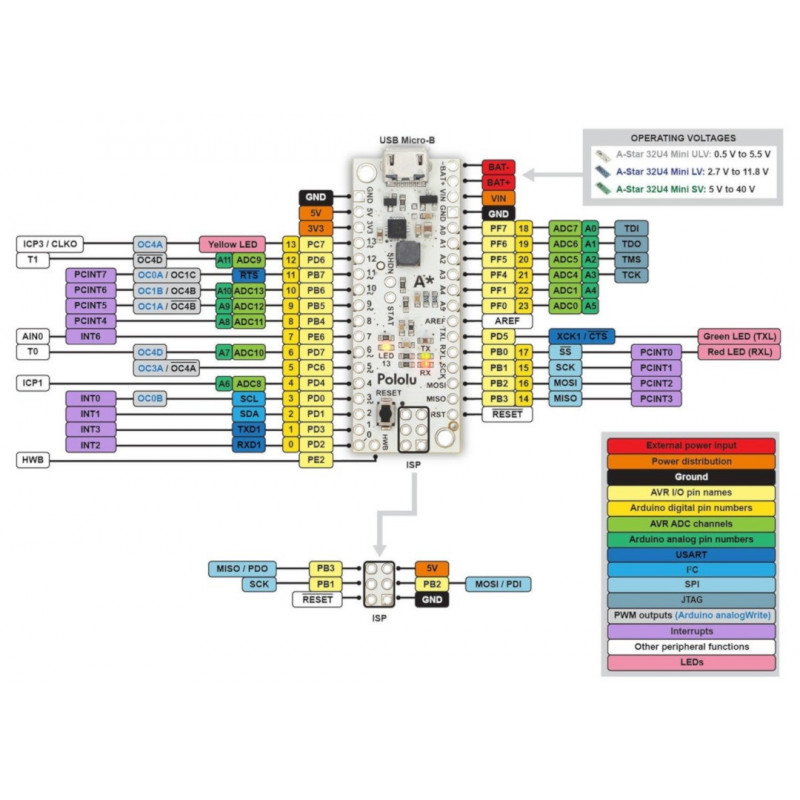

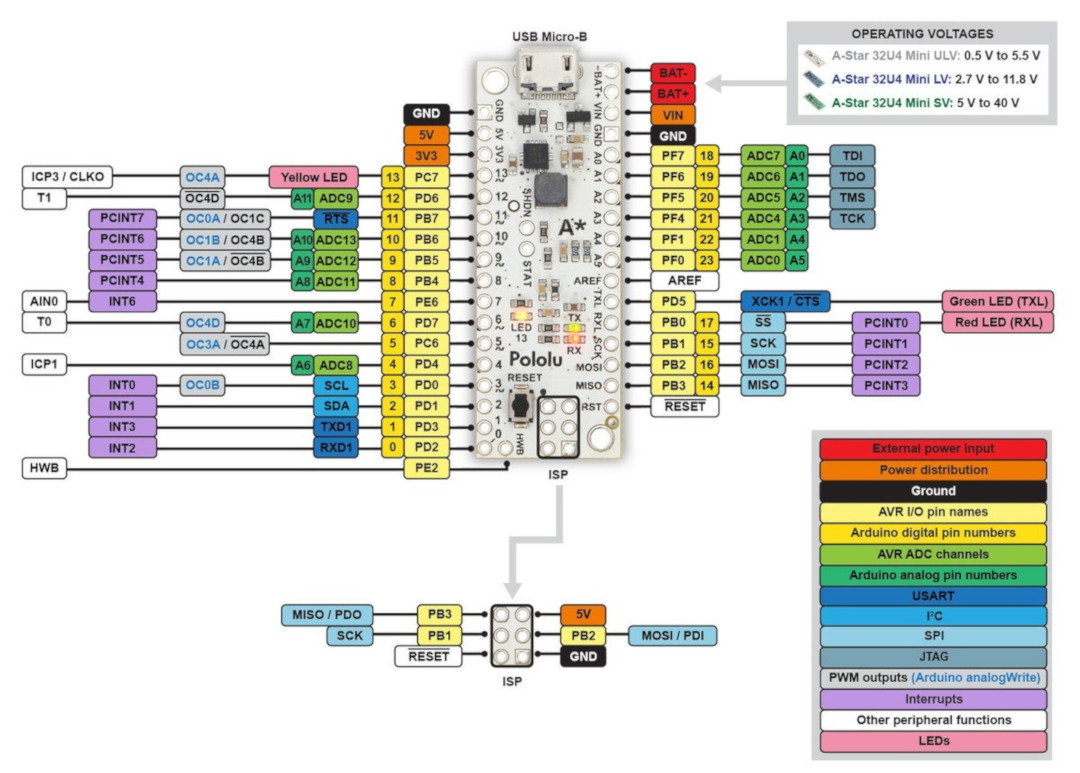

Beschreibung der Modulpins von Pololu
Die obige Abbildung zeigt die Pinbelegung des A-Star Mini-Moduls von Pololu. Die gelbe Farbe sind die I / O (Eingabe / Ausgabe) -Pins mit der Nomenklatur gemäß der ATmega32u4-Dokumentation, die grüne Farbe sind die analogen Eingänge des A / D-Wandlers.
A-Star 32U4 Mini SV-Programmierung
Das Erstellen und Hochladen von Software ist dank der kostenlosen Arduino IDE-Umgebung möglich. Der implementierte Bootloader ermöglicht es Ihnen, das Programm direkt über das Micro-USB-Kabel zu senden. Eine detaillierte Beschreibung finden Sie im Handbuch von Pololu.
A-Star 32U4 Mini SV - ATmega32u4 - Pololu 3145
A-Star Mini SV Pololu 3145 mit dem ATmega32u4-Chip ist ein kleines Entwicklungsboard, das ein sehr breites Anwendungsspektrum bietet. Sein Design basiert auf dem beliebten Arduino Micro, der wiederum eine kompaktere Variante des Arduino Leonardo ist.
Mit A-Star Mini SV von Pololu können Sie verschiedene elektronische Projekte erstellen – von Robotern, Drohnen und RC-Fahrzeugen über kleine Gebrauchsgeräte bis hin zu Steuerungen für Gebäudeautomationssysteme. Die Möglichkeiten des Boards werden zusätzlich durch die Möglichkeit der Zusammenarbeit mit den meisten Erweiterungsmodulen erweitert, die für die ursprünglichen Arduino Micro-Modelle vorgesehen sind.
Praktisches Board kompatibel mit Arduino
Der A-Star Mini SV von Pololu ermöglicht die Programmierung mit der Arduino IDE, was eine große Bequemlichkeit darstellt und die Arbeit erheblich beschleunigt. Aufgrund der Verfügbarkeit eines solchen Codierverfahrens eignet sich das Board auch perfekt zum Erlernen von Elektronik und Programmierung.
Weitere Informationen zum A-Star-Board und seiner Programmierung über die Arduino-Umgebung finden Sie im Abschnitt „Nützliche Links“ unterhalb der Produktbeschreibung. Es gibt auch Diagramme, die zum Bau von Modulen verwendet werden, eine Beschreibung einzelner Pins und eine detaillierte technische Dokumentation.
