Produktbeschreibung: SparkFun Qwiic Shield für Teensy - erweitert - DEV-17119
Shield hergestellt von SparkFun für Module der Teensy-Serie , wie Teensy 4.1, Teensy 3.6 und Teensy 3.5. Das Board erweitert das Teensy-Modul um weitere vier Qwiic -Anschlüsse zum Anschluss von Modulen/Sensoren über denselben Anschluss. Auf der Abdeckplatte befinden sich zwei gerade Gelenke und zwei gerade Gelenke und zwei Winkelgelenke des Qwiic-Systems. Module, die über die I2C-Schnittstelle kommunizieren, können an den Qwiic-Anschluss angeschlossen werden. Das Qwiic-Ökosystem erleichtert den Anschluss von Sensoren / Modulen an das Hauptmodul mit demselben Steckverbinder erheblich, erfordert kein Löten und gewährleistet eine korrekte Verbindung. Auf der Platine befindet sich auch die PROG-Taste, die die gleiche Funktion wie die PROG-Taste auf der Teensy-Platine hat. Das Set enthält zusammen mit der Qwiic-Kappe einen Satz Pins, die selbst auf die Platine gelötet werden müssen.
Qwiic ermöglicht den Anschluss von Sensoren über den I2C-Bus, wodurch das Prototyping schneller und weniger fehleranfällig wird. Polarisierte Anschlüsse verhindern ein falsches Einstecken. Alle Qwiic-Anschlüsse haben 4-polige Leitungen mit einem Rastermaß von 1 mm.

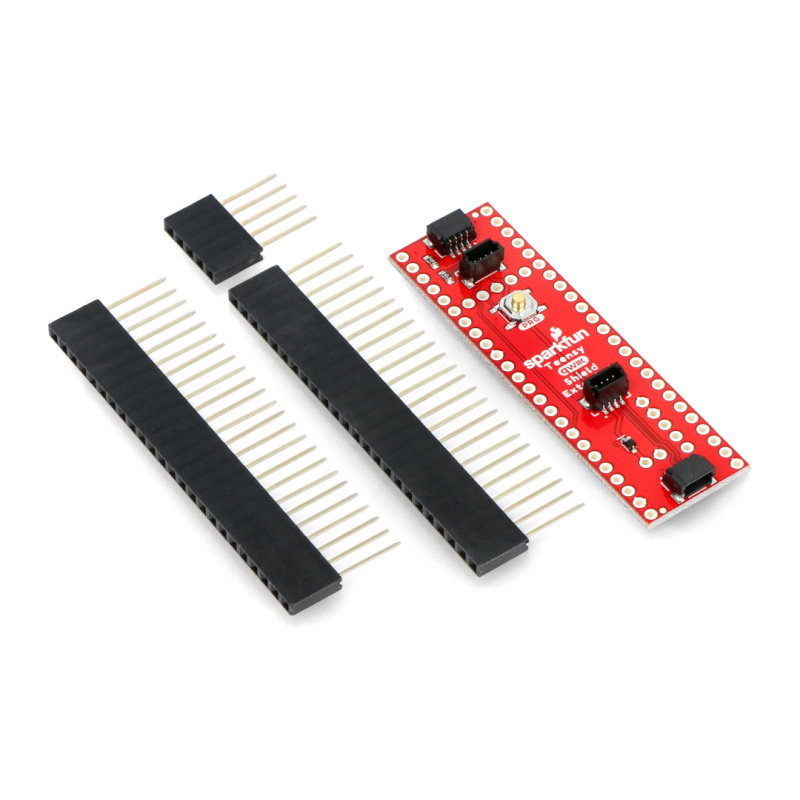

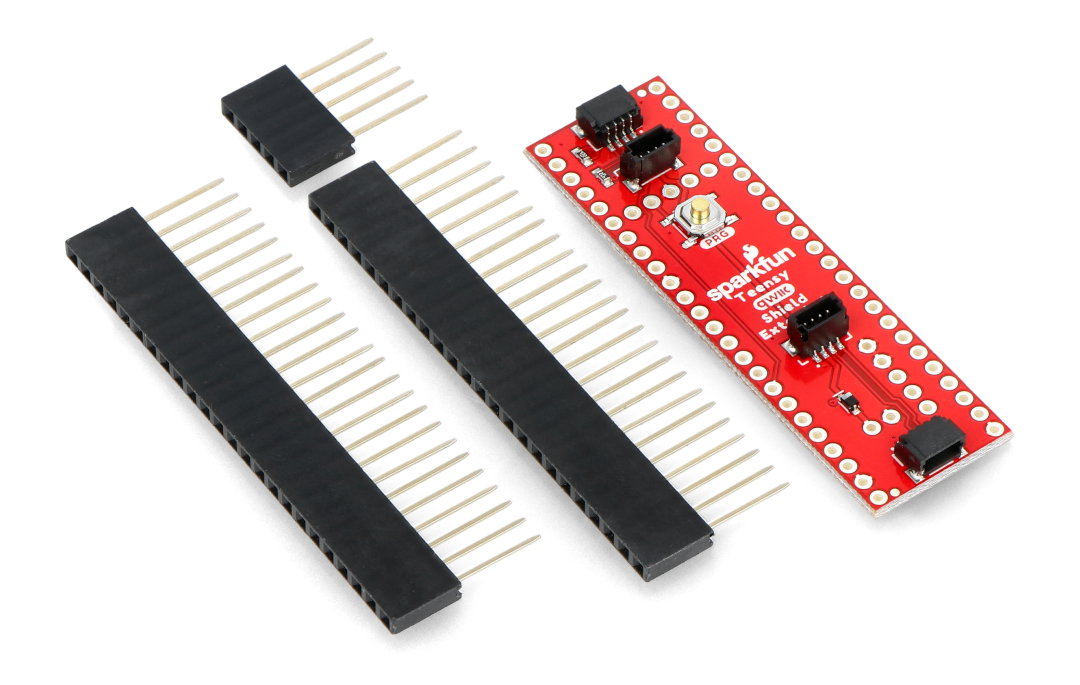

Qwiic-Schirm mit Anschlüssen zum Selbstlöten.Hauptmerkmale des Qwiic Shield Extended-Overlays für Teensy
- Kompatibel mit Teensy 4.1 und Teensy 3.6 oder Teensy 3.5
- 4 Qwiic-Anschlüsse (zwei gerade und zwei gewinkelt)
- PROG-Taste - hat die gleiche Funktion wie im Teensy-Board
- Der I2C-Jumper
- 3,3 V Leitung und GND
Qwiic-Anschlüsse auf der Platine
Es gibt vier Qwiic-Anschlüsse auf dem Qwiic Shield Extended-Overlay. An den Enden der Platine befinden sich zwei gerade Stecker, in der Mitte zwei abgewinkelte Stecker.
Unser Angebot umfasst auch die Basisversion
für Teensy 3.1, Teensy 4.0 und Teensy LC Module.
SparkFun Teensy
Das SparkFun Teensy-Modul ist ein kleines Board, das mit einem 32-Bit-Mikrocontroller mit ARM Cortex M4 -Kern, der mit 120 MHz getaktet ist, 512 KB Flash-Speicher und 192 KB RAM-Speicher ausgestattet ist. Teensy 3.5 verfügt über 62 Ein-/Ausgangspins, davon 20 PWM-Kanäle und 25 analoge Eingänge, einen DMA-Controller und beliebte Kommunikationsschnittstellen: SPI, I2C, I2S, CAN. Teensy-Kabel arbeiten mit einer Spannung von 3,3 V.

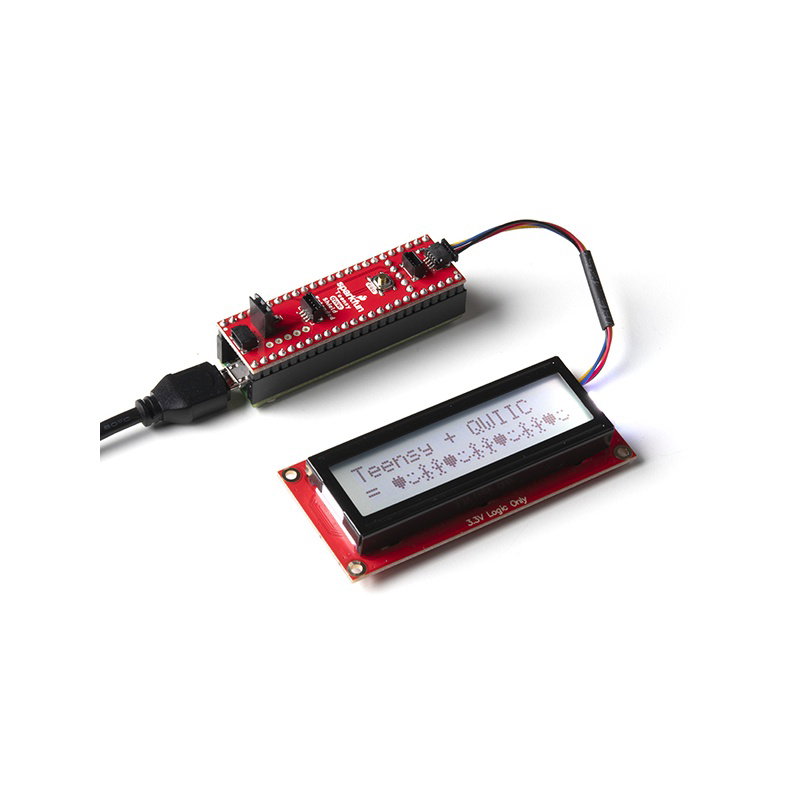

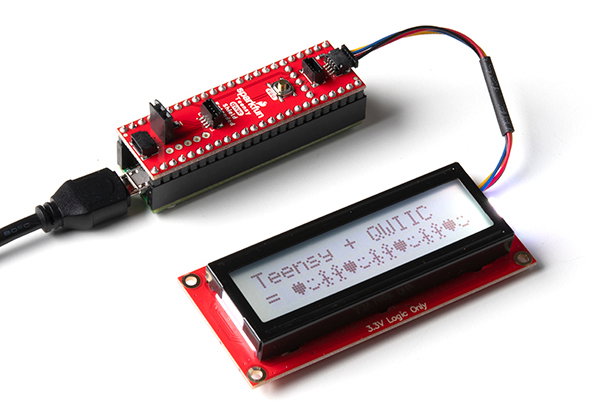

Ein Beispiel für die Verbindung des Schilds mit Teensy und dem Qwiic-Display.SparkFun Qwiic Shield für Teensy - erweitert - DEV-17119
Das vorgestellte Board ist unersetzlich, wenn Sie zwei Faktoren erfüllen: 1) Sie haben ein Teensy-Modul, 2) Sie müssen Qwiic-Anschlüsse verwenden. Unter solchen Umständen ist das Qwiic-Modul mit vier Anschlüssen (zwei Paare: abgewinkelt und gerade) perfekt!
Dieses Set unterscheidet sich vom Basisset, das ebenfalls in unserem Shop erhältlich ist, durch die mitgelieferten Stifte. In dieser Version erhalten Sie zusätzliche Stiftleisten zum Selbstlöten!
SparkFun Qwiic Shield für Teensy - Version mit zusätzlichen Pins
Das Modul wurde entwickelt, um Qwiic-Ports für Teensy-Kacheln bereitzustellen. Es ist wichtig zu wissen, dass Sie mit Qwiic Sensoren über den I2C-Bus anschließen können, was äußerst nützlich ist.
Was die Schnittstellen betrifft, so verfügt das vorgestellte Modul über SPI-, I2C-, I2S- und CAN-Pins. Funktioniert mit einer Spannung von 3,3 V. Wir empfehlen Ihnen den Kauf!
