Produktbeschreibung: SparkFun Thing Plus – ESP32 WROOM – mit WiFi- und Bluetooth-Kommunikation – USB-C – SparkFun WRL-20168
Das SparkFun Thing Plus -ESP32 WROOM-Modul ist ein federgroßes Board, das drahtlose WiFi- und Bluetooth - Kommunikation unterstützt. Es verfügt über einen integrierten ESP32-D0WDQ6-Chip , der dem Benutzer bis zu 21 multifunktionale GPIO-Pins zur Verfügung stellt. Darunter finden wir unter anderem 13x 12-Bit-ADC-Kanäle, 2x DAC-Kanäle, 16x PWM, 8x Pins für Berührungssensoren und 3x SPI. Auf der Platine befindet sich auch ein Qwiic -Anschluss, dank dem eine schnelle und einfache Verbindung zu einem anderen System möglich ist, ohne dass die Anschlüsse gelötet werden müssen. Das Modul SparkFun Thing Plus bietet vielfältige Möglichkeiten im Bereich IoT -Systeme und kann sowohl zur Ansteuerung von LEDs als auch zur Übertragung von Daten an eine bestimmte Plattform eingesetzt werden.

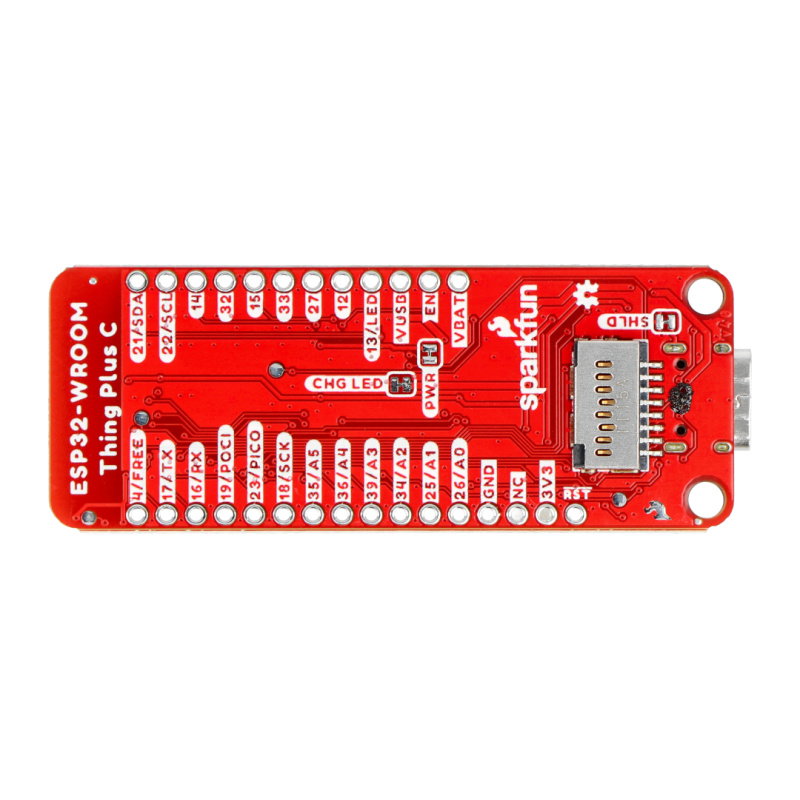

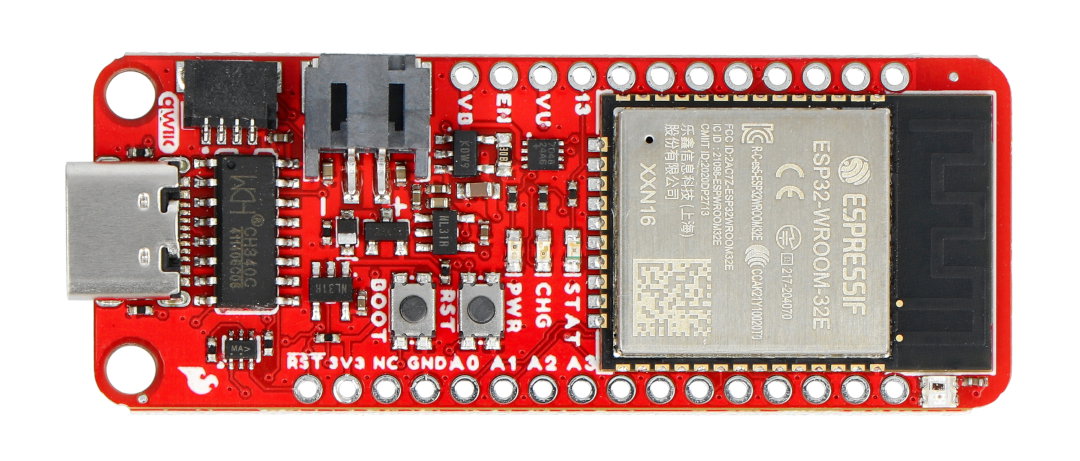

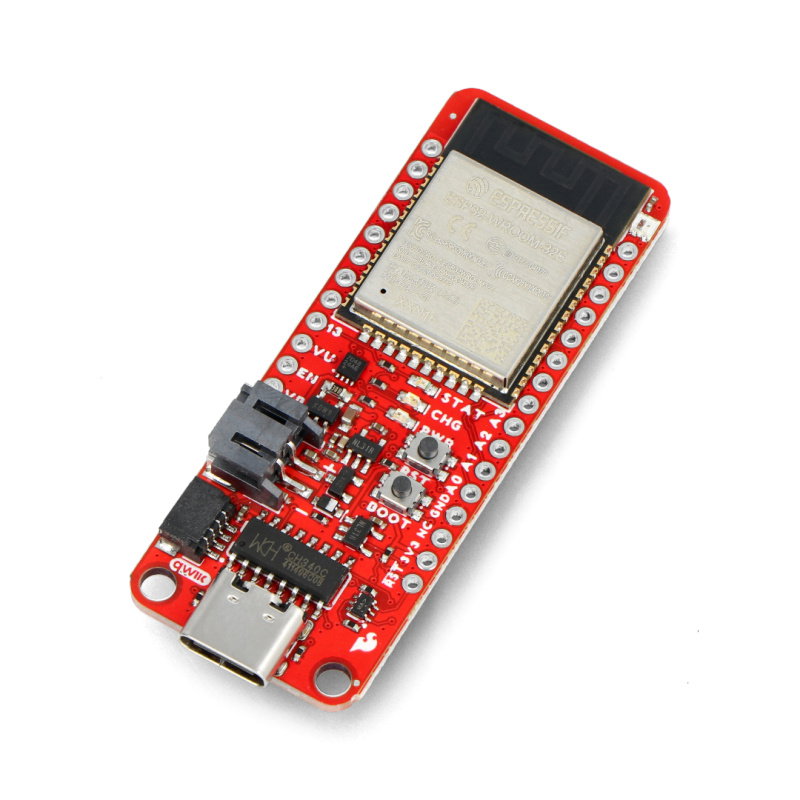

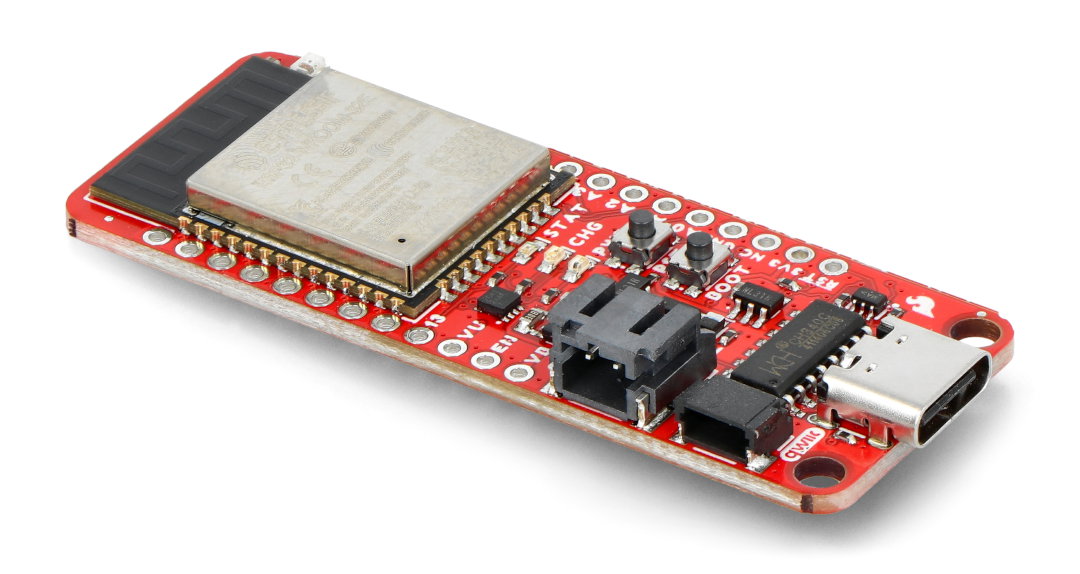

SparkFun Thing Plus - ESP32 WROOM - USB-C - SparkFun WRL-20168.

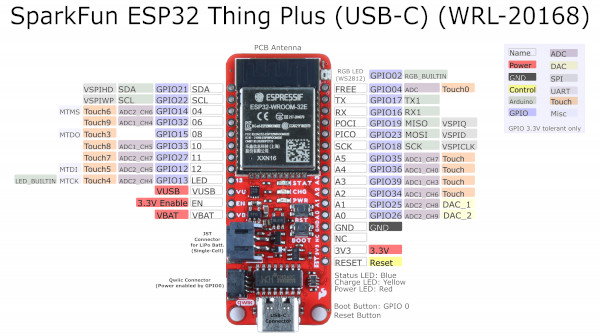

Anordnung der Leads.
Platinenausgänge und Schnittstellen
- Peripherieschnittstellen: 21 multifunktionale GPIO-Pins
- 13x 12-Bit-Analog-Digital-Wandler (ADC)
- 3x UART (nur zwei sind standardmäßig in der Arduino IDE konfiguriert, ein UART dient zum Laden / Debuggen)
- 3x SPI (nur eines standardmäßig in der Arduino IDE konfiguriert)
- 2x I2C (nur einer standardmäßig in Arduino IDE konfiguriert)
- 2x I2S-Audio
- 2x Kanäle Digital-Analog-Wandler (DAC)
- 16x 20-Bit-PWM-Ausgänge
- 8x Eingänge für Berührungssensoren
- Zusätzliche Anschlüsse auf der Platine verfügbar:
- USB-Typ-C-Anschluss
- 2-poliger JST-Anschluss zum Anschließen eines Li-Pol-Akkus (Akku nicht im Lieferumfang enthalten)
- Qwiic-Anschluss
- Steckplatz für microSD-Speicherkarte
Technische Spezifikation von SparkFun Thing Plus
- Eingebautes System: ESP32 WROOM
- Prozessor: Xtensa LX6 32-Bit Single-Core, bis zu 600 DMIPS
- Taktfrequenz: bis zu 240 MHz
- SRAM-Speicher: 520 kB
- ROM-Speicher: 448 kB
- Flash-Speicher: 16 MB
- Drahtlose Kommunikation: WiFi und Bluetooth
- WLAN-Standard: IEEE 802.11 b/g/n bis 2,4 GHz
- Bluetooth-Standard: klassisch und BLE
- Hardwarebeschleunigte Verschlüsselung: AES, SHA2, ECC, RSA-4096
- LEDs: WS2812 RGB-LED
- PWR - rote LED zeigt den Stromstatus an
- CHG - gelbe LED, die die Batterieladeanzeige anzeigt
- STAT - blaue LED, die den Betriebszustand anzeigt
- Arbeitsspannung: 2,3 V bis 3,6 V
- Stromverbrauch im Ruhezustand: 2,5 uA
- Durchschnittliche Stromaufnahme im Betrieb: 80 mA
- Plattenabmessungen: 64,77 x 22,86 mm

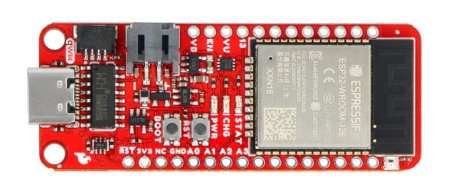

SparkFun Thing Plus – ESP32 WROOM – mit WiFi- und Bluetooth-Kommunikation – USB-C – SparkFun WRL-20168.
