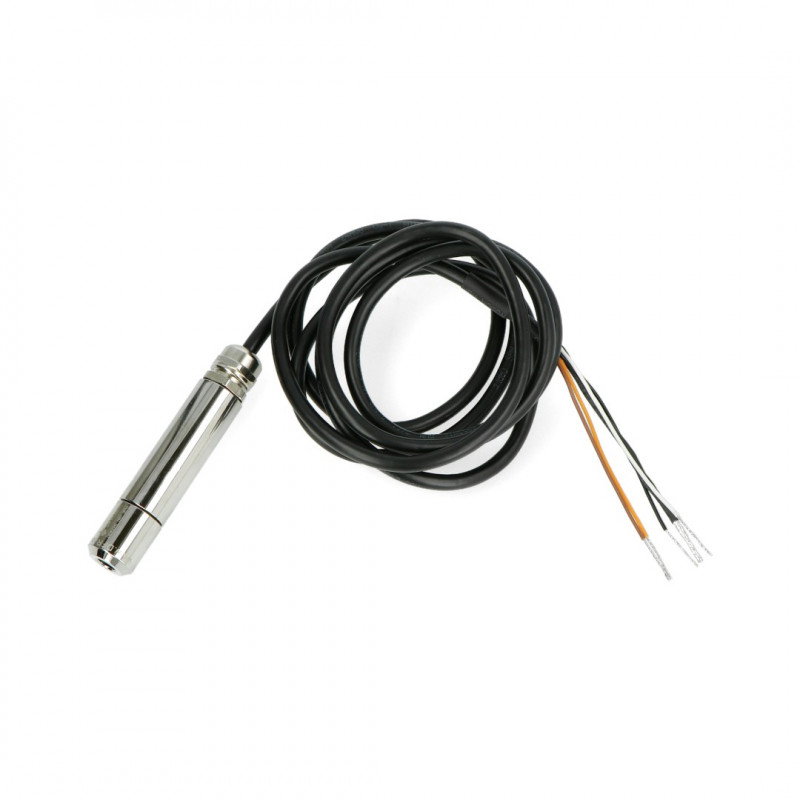

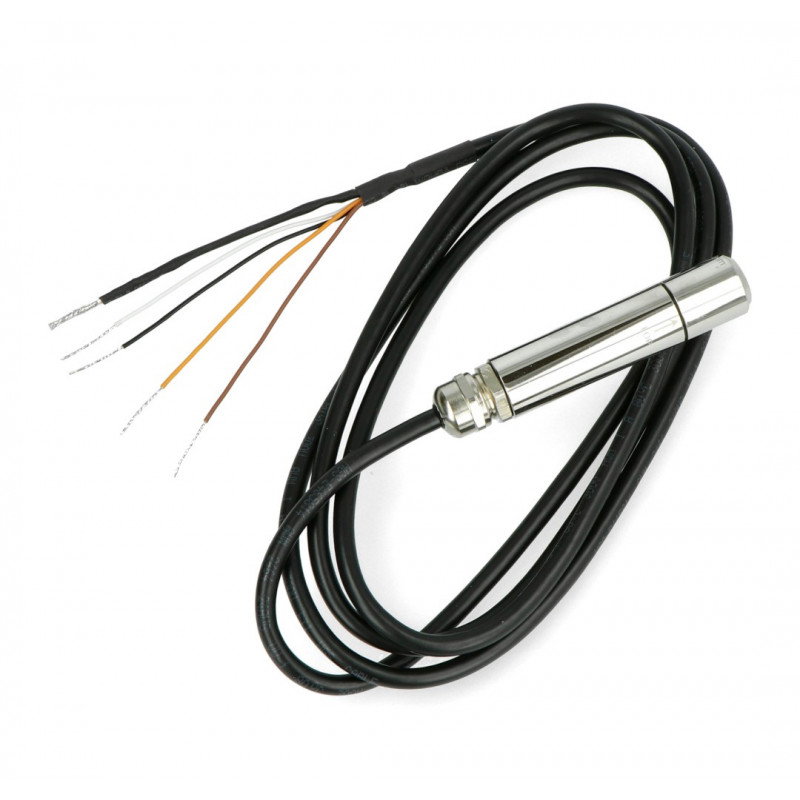

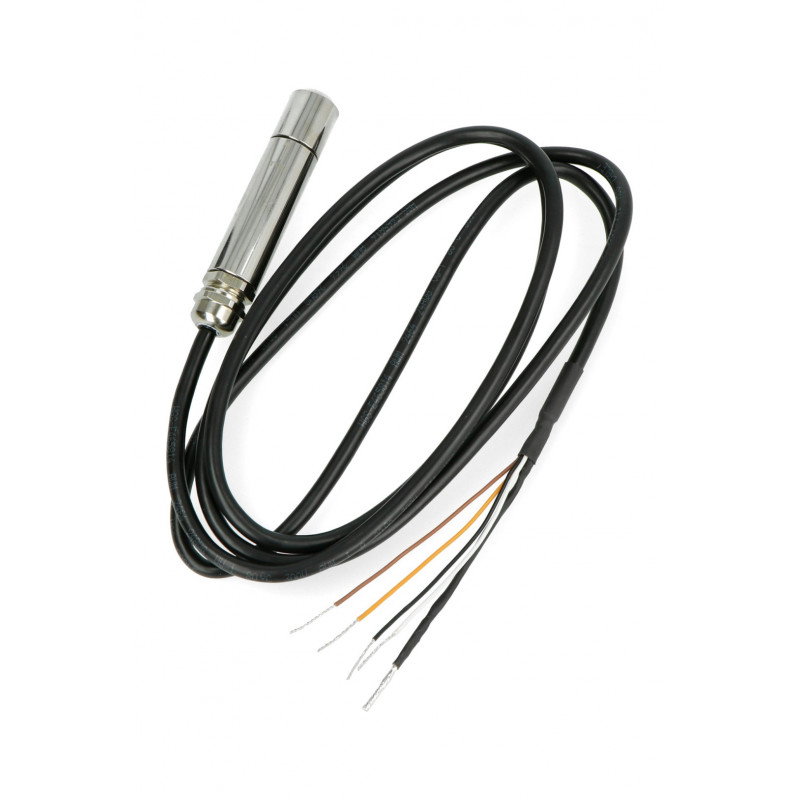

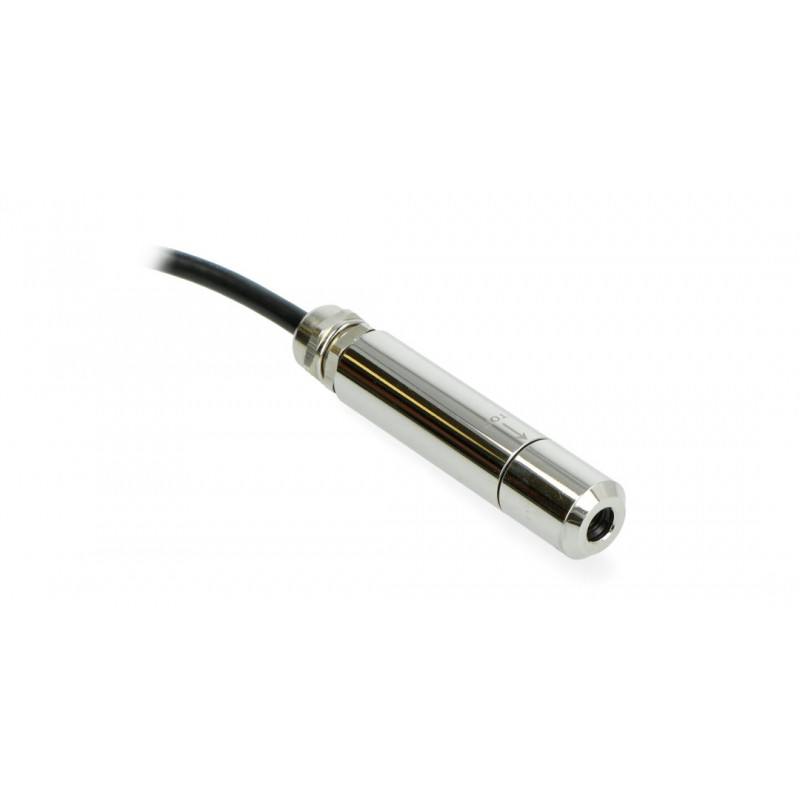

Produktbeschreibung: Berührungsloser Temperatursensor IR 16x4px TC01 - DFRobot SEN0254
Der Temperatursensor TC01 misst unter Verwendung einer 16 x 4 px großen Infrarotmatrix , die eine berührungslose Messung im Bereich von -20 °C bis 300 °C ermöglicht. Es verwendet das Modbus-RTC-Protokoll für die Kommunikation über die RS485 -Schnittstelle und ist damit mit den meisten industriellen Anwendungen kompatibel. Der Sensor ist in einem wasserdichten Gehäuse der Dichtheitsklasse IP65 eingeschlossen. Es wird mit einer Spannung von 9 V bis 24 V betrieben.
Anwendung
Es kann weit verbreitet in Anwendungen eingesetzt werden wie: präzise, berührungslose Temperaturmessung, Temperaturscanner, menschliche Bewegungserkennung.
Das Produkt ist mit Arduino kompatibel Der Hersteller stellt für Arduino eine Bedienungsanleitung zur Verfügung. |

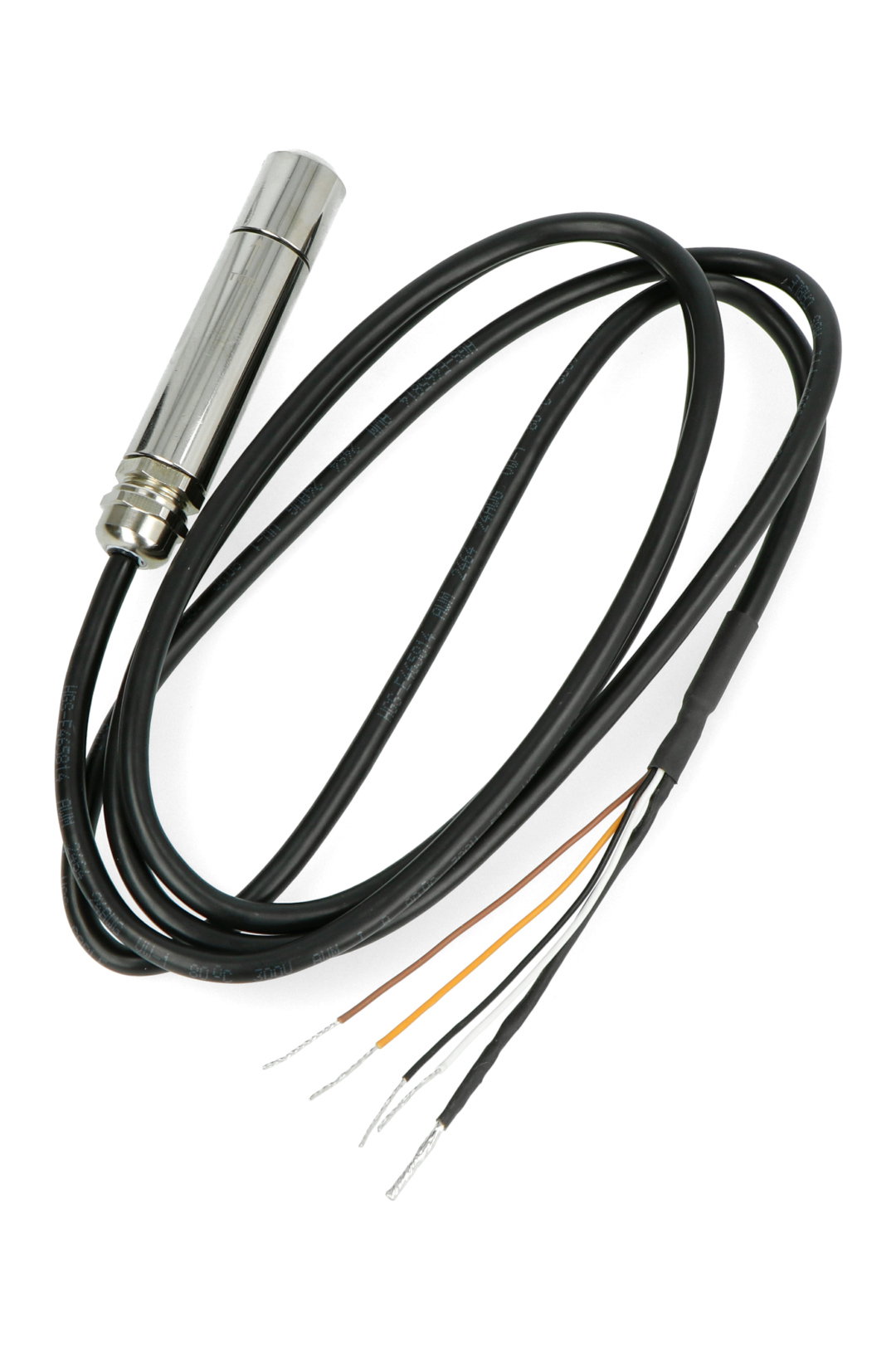

Berührungsloser Temperatursensor TC01.

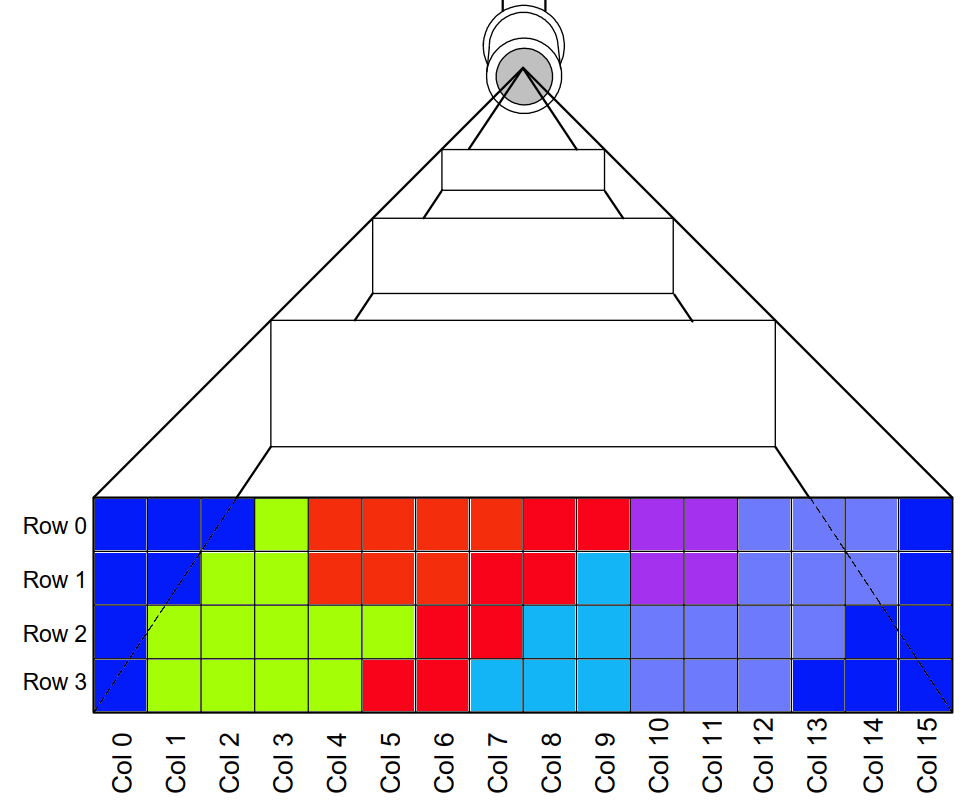

Schematische Darstellung der IR-Matrix des TC01-Sensors.
Spezifikation des Temperatursensors IR TC01
- Arbeitstemperatur: -40 °C bis 85 °C
- Messtemperatur: -20 °C bis 300 °C
- Messgenauigkeit: von ± 1 ° C bis ± 5,5 ° C
- IR-Matrix: 16 x 4 px
- Betrachtungswinkel: 60° x 16°
- Dichtheitsklasse: IP65
- Kommunikationsschnittstelle: RS485
- Kommunikationsprotokoll: Modbus-RTU
- Versorgungsspannung: 9 V bis 24 V
- Nennleistung: 0,1 W
- Sondendurchmesser: 15,4 mm
- Sondenlänge: 79 mm
- Kabellänge: 1,5 m
Anschluss des TC01-Sensors
Der IR-Temperatursensor kommuniziert über das Modbus-RTC-Protokoll über die RS485-Schnittstelle. Es wird mit einer Spannung von 9 V bis 24 V versorgt.

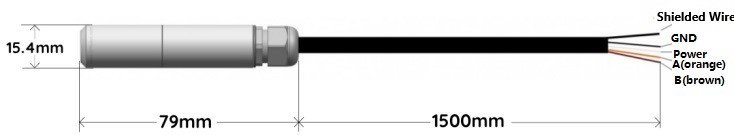

Sensorabmessungen.
| Kabel | Beschreibung |
|---|---|
| Weiß | Versorgungsspannung von 9 V bis 24 V. |
| Schwarz | Die Masse des Systems. |
| Orange | Pin A der RS485-Schnittstelle |
| Braun | Pin B der RS485-Schnittstelle |
