Produktbeschreibung: 3D-Drucker – QIDI Max4 Combo
Der QIDI Max4 Combo ist ein großformatiger, geschlossener CoreXY- 3D-Drucker, der mit dem QIDI Box-System für automatisiertes Mehrfarben- und Multimaterialdrucken kombiniert wird. Sein Bauraum von 390 x 390 x 340 mm ermöglicht die Fertigung großer Modelle. Dank eines bis zu 370 °C heißen Hotends, eines bis zu 120 °C heißen Heizbetts und einer bis zu 65 °C heißen Kammer können Sie eine Vielzahl von Filamenten verarbeiten, darunter auch technische und Verbundwerkstoffe. Die maximale Druckkopfgeschwindigkeit beträgt 800 mm/s , die Beschleunigung bis zu 30.000 mm/s² und der maximale Materialfluss im Hotend 40 mm³/s. Das Design umfasst FOC-Motoren mit geschlossenem Regelkreis, eine Linearführung für die X-Achse, 1,5-GT-Riemen und ein präzises Z-Achsen-System mit 2-mm-Gewindespindeln. Zur Ausstattung gehören außerdem eine automatische Load Cell-Nivellierung, eine KI-Kamera, eine 3-in-1-Filtration, Input Shaping sowie die Kommunikation über WiFi, Ethernet und USB . Die QIDI Box erweitert die Druckmöglichkeiten um die automatische Unterstützung mehrerer Filamente.

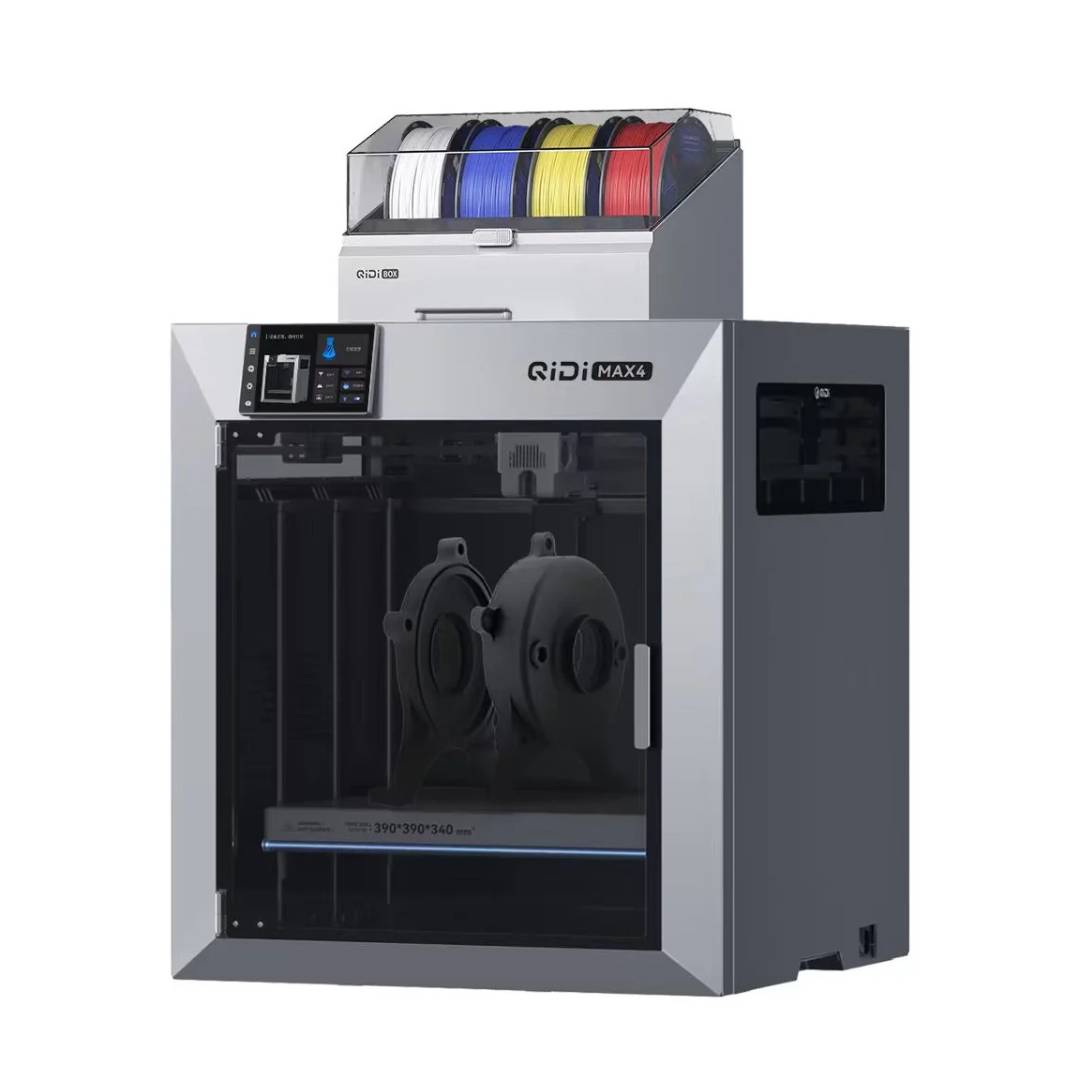

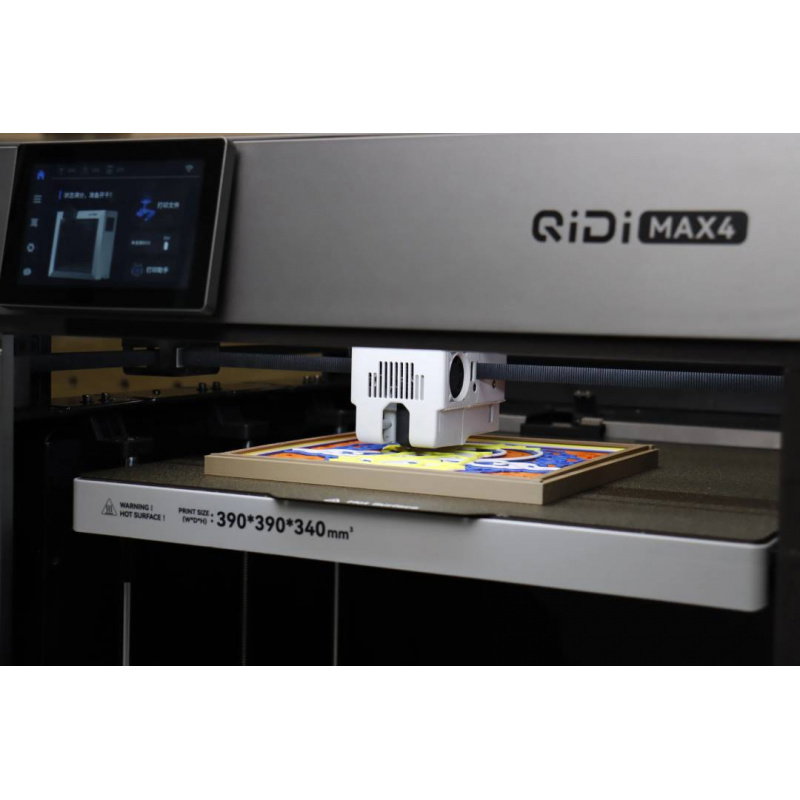

3D-Drucker - QIDI Max4 Combo.

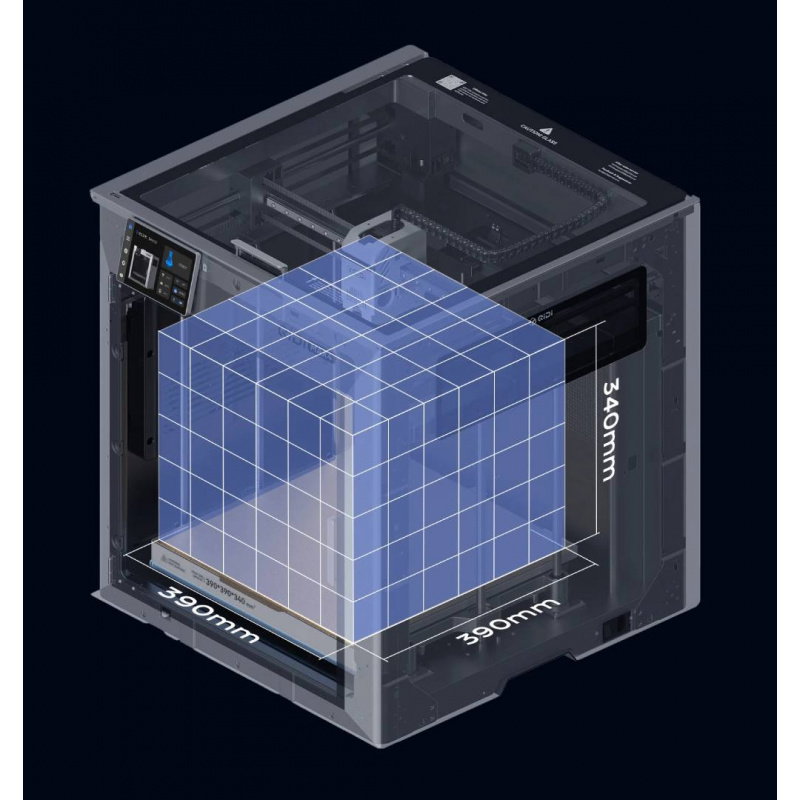

Der Arbeitsbereich von 390 x 390 x 340 mm ermöglicht die Herstellung großer Modelle und vieler kleinerer Teile in einem Arbeitsgang.
Großformatiger 3D-Druck mit dem schnellen CoreXY-System

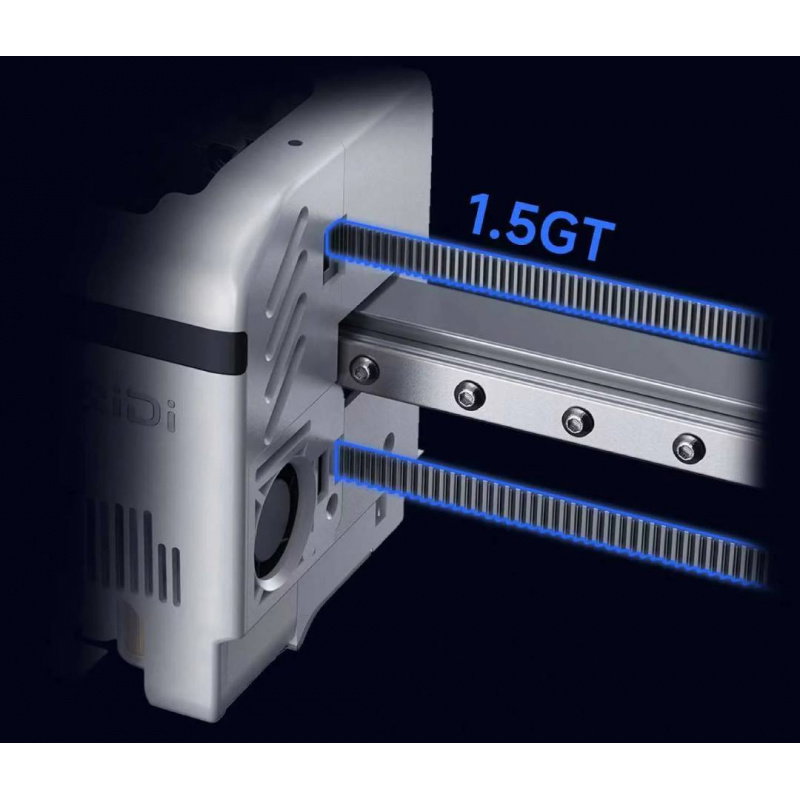

Der Bauraum von 390 x 390 x 340 mm ermöglicht die Fertigung großer Bauteile, ohne dass das Projekt in mehrere kleinere Teile aufgeteilt werden muss. Dieser großzügige Bereich kann auch für die Fertigung mehrerer Modelle und Kleinserien in einem einzigen Auftrag genutzt werden. Der CoreXY- Mechanismus besteht aus einer Metallkonstruktion, einer Linearführung der X-Achse, Stahlwellen der Y-Achse und 1,5 GT-Riemen mit 10 mm Breite für eine stabile Kopfführung. Geschlossene FOC-Motoren ermöglichen Bewegungsgeschwindigkeiten von bis zu 800 mm/s und Beschleunigungen von bis zu 30.000 mm/s² , wodurch sich der Max4 Combo sowohl für Rapid Prototyping als auch für die Fertigung komplexer Funktionsbauteile eignet.
Stabile Z-Achse und automatische Kalibrierung der ersten Schicht

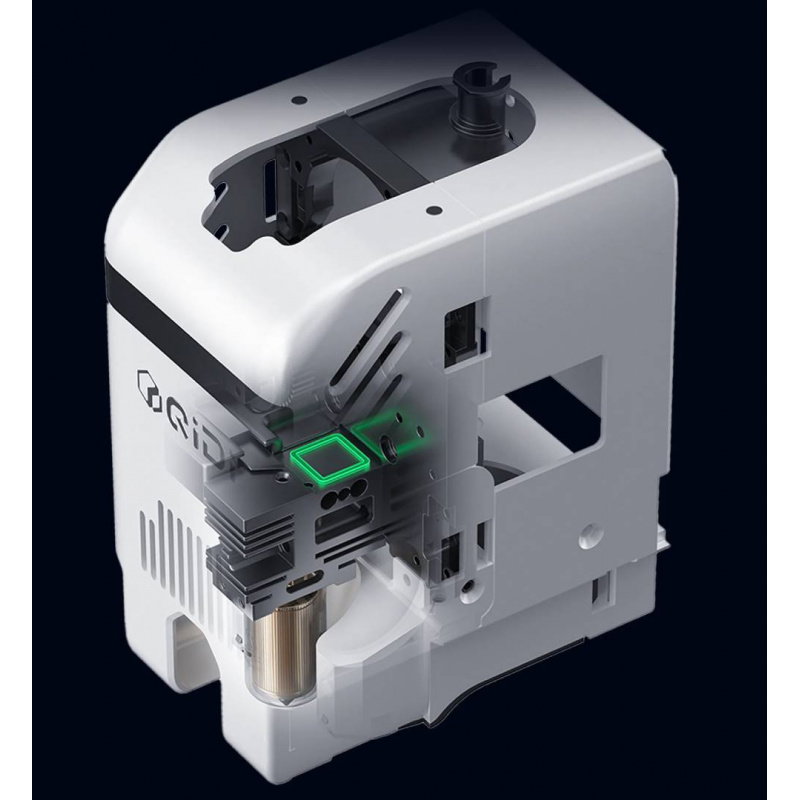

Die Bauplattform wird von zwei unabhängigen Z-Achsen-Antrieben mit 2-mm-Gewindespindeln und vier 12-mm-Linearwellen aus Stahl geführt. Spielbegrenzende Muttern gewährleisten eine präzise Positionierung der Plattform und eine gleichbleibende Schichtgenauigkeit beim Drucken hoher Modelle. Die automatische Nivellierung nutzt einen im Hotend integrierten Kraftsensor , der es der Düse ermöglicht, die Bettoberfläche direkt zu messen. Diese Lösung eliminiert den bei separaten Sonden üblichen Offset , und die Input-Shaping-Funktion trägt zusätzlich dazu bei, mechanische Vibrationen bei schnellen Richtungsänderungen auszugleichen.

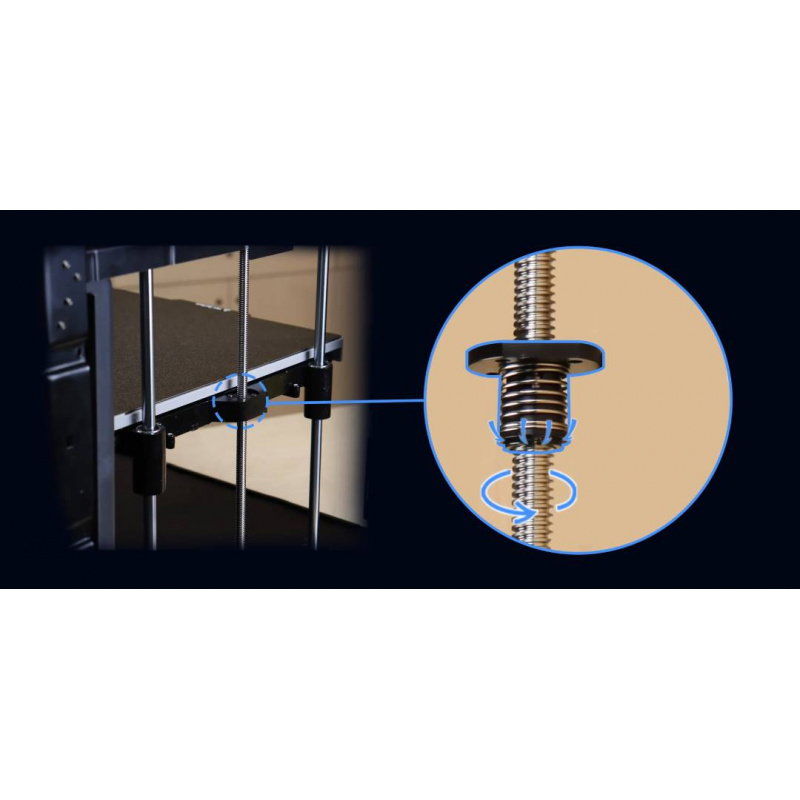

Zwei unabhängige Antriebe, 2-mm-Steigungsspindeln und spielbegrenzende Muttern unterstützen eine präzise Positionierung der Plattform.

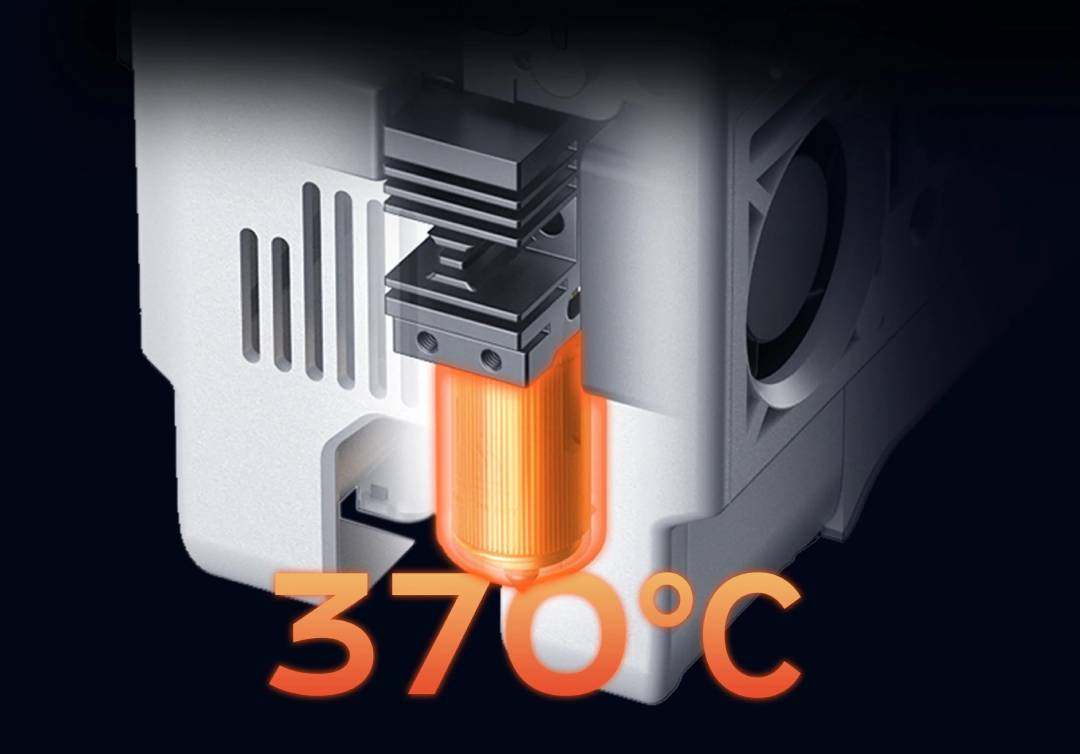

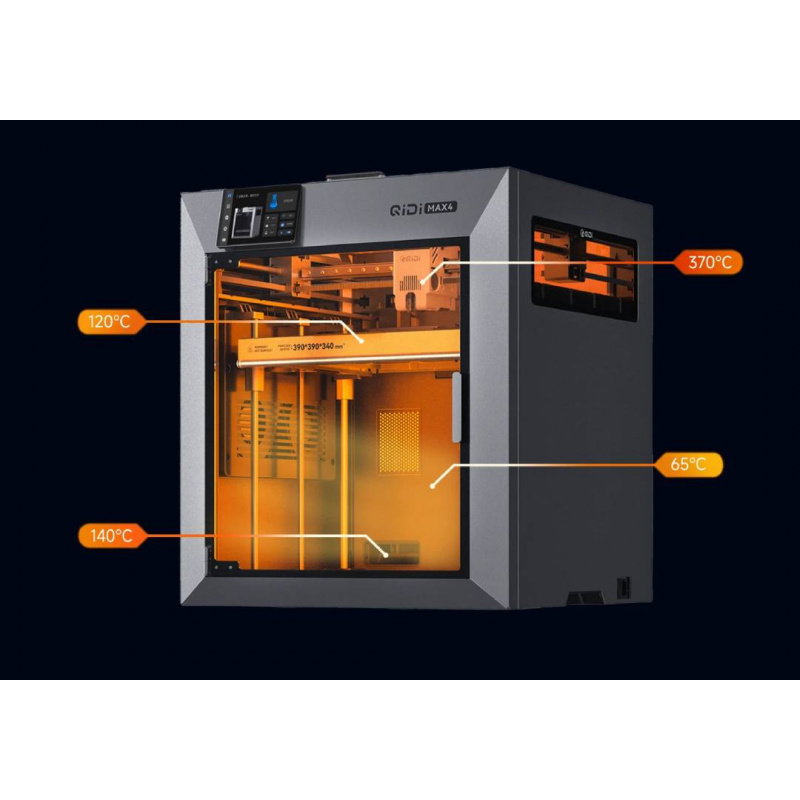

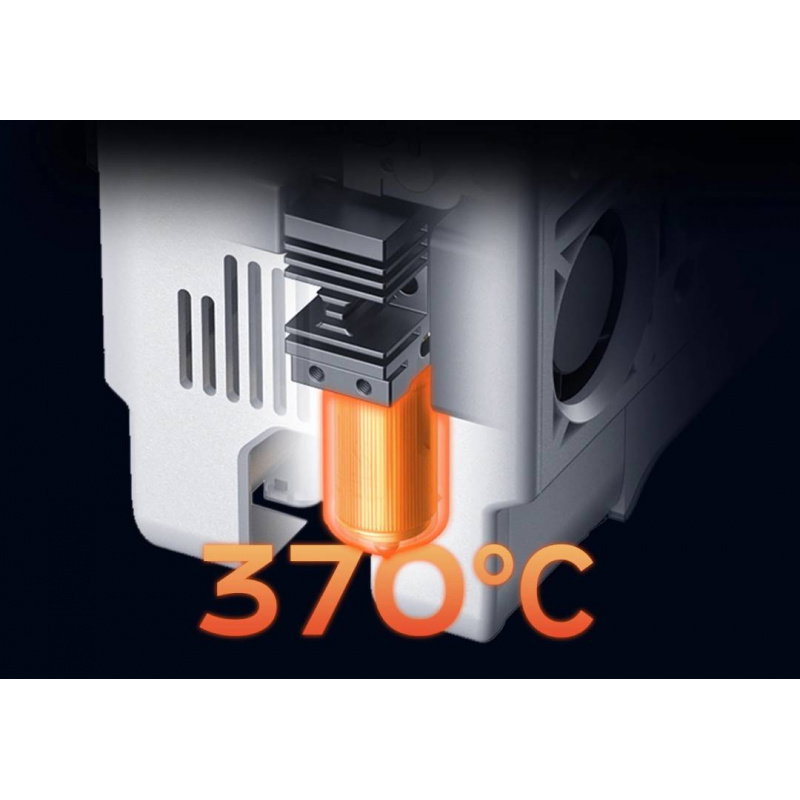

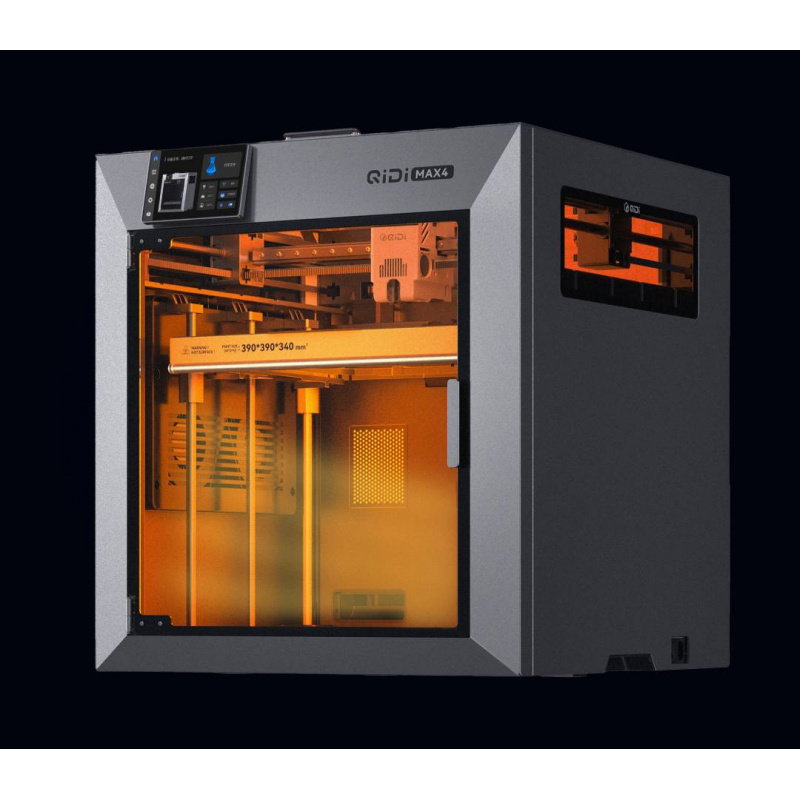

370°C Hotend und aktiv beheizte Kammer für technische Werkstoffe
Der QIDI Max4 Combo ermöglicht dank eines Hotends mit Temperaturen bis zu 370 °C, eines Heizbetts bis zu 120 °C und einer aktiv auf bis zu 65 °C beheizbaren Kammer die Verarbeitung einer Vielzahl von Materialien. Der Direktextruder arbeitet mit doppelt gehärteten Stahlzahnrädern und einer verschleißfesten Bimetalldüse, was insbesondere bei Filamenten mit Faserzusätzen wichtig ist. Die maximale Durchflussrate des Hotends von 40 mm³/s gewährleistet eine effiziente Materialzufuhr beim Hochgeschwindigkeitsdruck. Der Hersteller empfiehlt die Verwendung von PLA , PETG , ABS , ASA , TPU , PA, PC, PPS-CF, PPA-CF, PA6-CF, PA6-GF sowie weiteren technischen und Verbundfilamenten.
Gleichmäßige Tischheizung und aktive Kühlsteuerung
Das 390 x 390 mm große Heizbett verfügt über eine vollflächige Silikonschicht mit dicht angeordneten Heizdrähten und Wärmedämmung . Diese Konstruktion sorgt für eine gleichmäßige Wärmeverteilung, stabilisiert die Oberflächentemperatur und verbessert die Haftung der ersten Schicht, was insbesondere bei der Herstellung großer Modelle wichtig ist. Der Max4 ist außerdem mit einem aktiven Kühlregelungssystem ausgestattet, das mit der Kammerheizung zusammenarbeitet und eine präzisere Anpassung der thermischen Bedingungen an das verwendete Material ermöglicht. Der optionale Polar Cooler leitet kühle Luft direkt zum Extruder und reduziert so eine übermäßige Filamenterhitzung sowie das Risiko von Filamentverstopfungen bei hohen Kammertemperaturen.

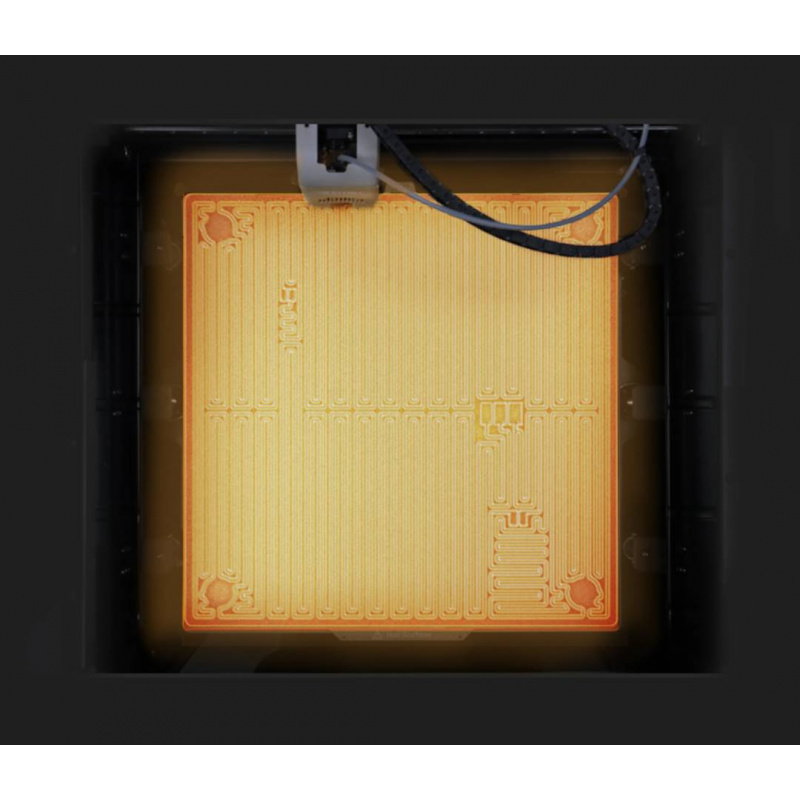

Eine vollflächige Silikonschicht mit dicht angeordneten Heizdrähten sorgt für eine gleichmäßige Wärmeverteilung.

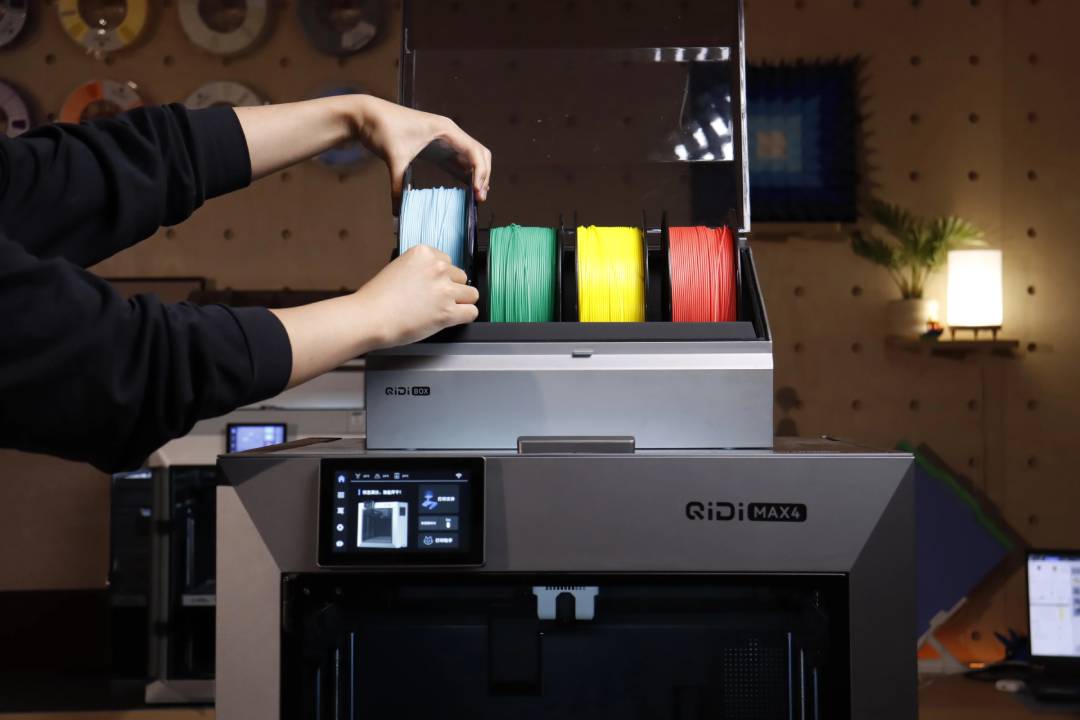

Die automatische Spulenumschaltung in der QIDI Box ermöglicht es dem System, die Materialzufuhr von der nächsten Spule fortzusetzen, nachdem die aktuelle Spule leer ist.
QIDI Box – Mehrfarben- und Multimaterialdruck im Max4 Combo
Die wichtigste Verbesserung der QIDI Max4 Combo-Version ist das mitgelieferte QIDI Box-System, das die Filamentzufuhr und den Filamentwechsel während des Druckvorgangs automatisiert . Es ermöglicht die Erstellung mehrfarbiger und mehrkomponentiger Modelle sowie die Verwendung verschiedener Modell- und Stützmaterialien in einem einzigen Projekt. Die QIDI Box bietet eine Filamenttrocknung bei bis zu 65 °C während des Druckvorgangs und eine automatische Spulenumschaltfunktion , sodass Sie nach Materialmangel mit der nächsten Spule weiterdrucken können. Das System lässt sich durch den Anschluss von bis zu vier QIDI Box-Modulen erweitern, wodurch Sie mit bis zu 16 Materialien arbeiten und die Möglichkeiten zur Erstellung komplexer Modelle deutlich erweitern können.
KI-Kamera, 3-in-1-Filtration und Druckprozesssteuerung
Die integrierte Kamera mit einer Auflösung von bis zu 1080p ermöglicht es Ihnen, den Fortschritt des Druckvorgangs zu beobachten und Zeitrafferaufnahmen zu erstellen. KI-Funktionen helfen dabei , ausgewählte Druckprobleme zu erkennen , einschließlich der Bildung des sogenannten „Fleckens“. Der Drucker verfügt über einen Filamentendsensor , während die kompatible QIDI Box die Materialkontrolle um Funktionen wie die Erkennung von Filamentverwicklungen erweitert. Das 3-in-1-Filtersystem nutzt einen G3-Vorfilter, einen HEPA-H12-Filter und Aktivkohle aus Kokosnussschalen und filtert laut Hersteller 99,5 % des Staubs und der Partikel. Die Bedienung wird durch einen 5-Zoll-Touchscreen (800 x 480 Pixel) , 32 GB eMMC-Speicher sowie WLAN-, Ethernet- und USB-Anschlüsse erleichtert.

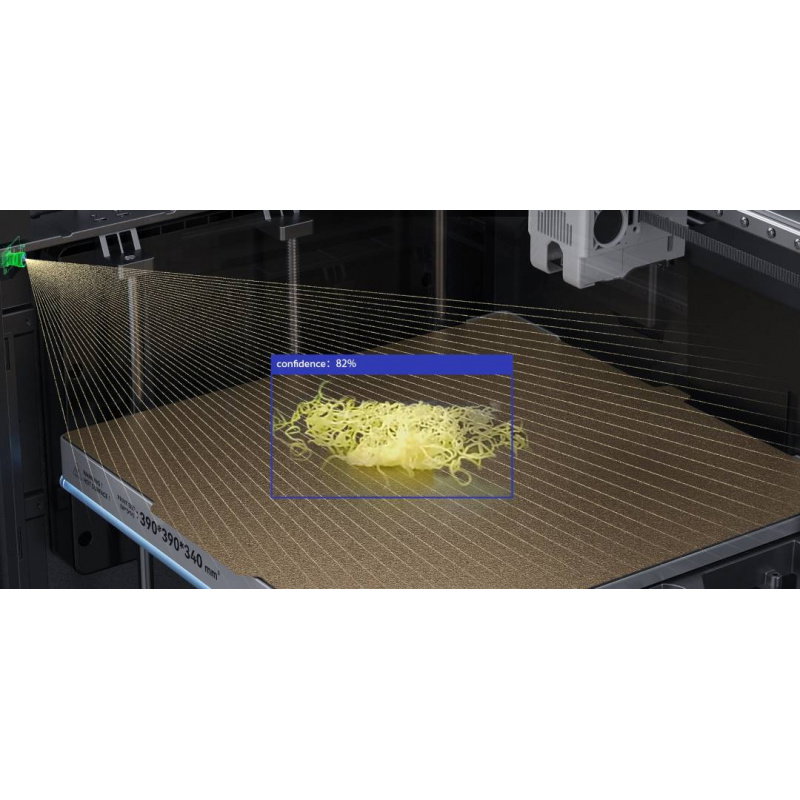

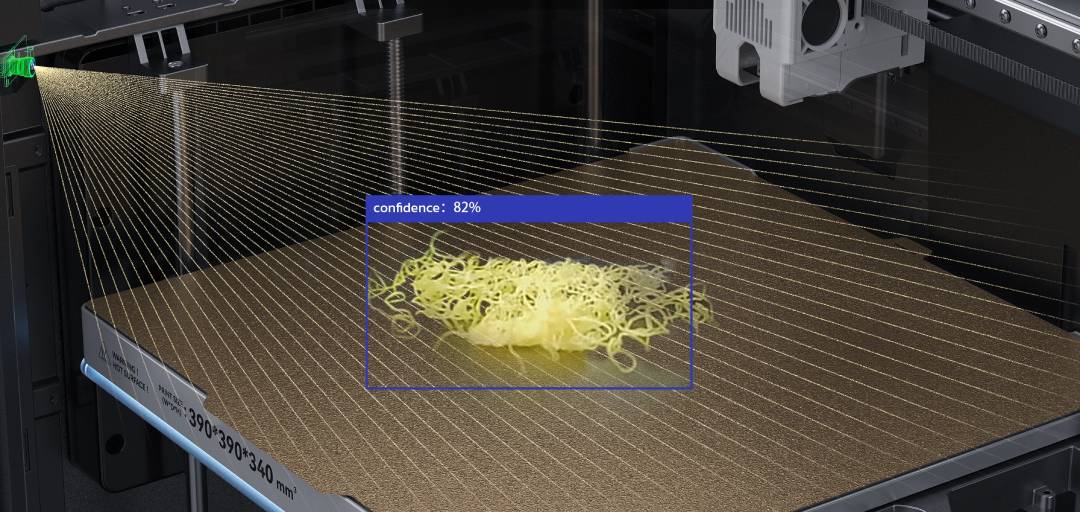

KI-Kamera bis zu 1080p: Ermöglicht die Betrachtung des Ausdrucks, die Erstellung eines Zeitraffers und die Erkennung ausgewählter Unregelmäßigkeiten.

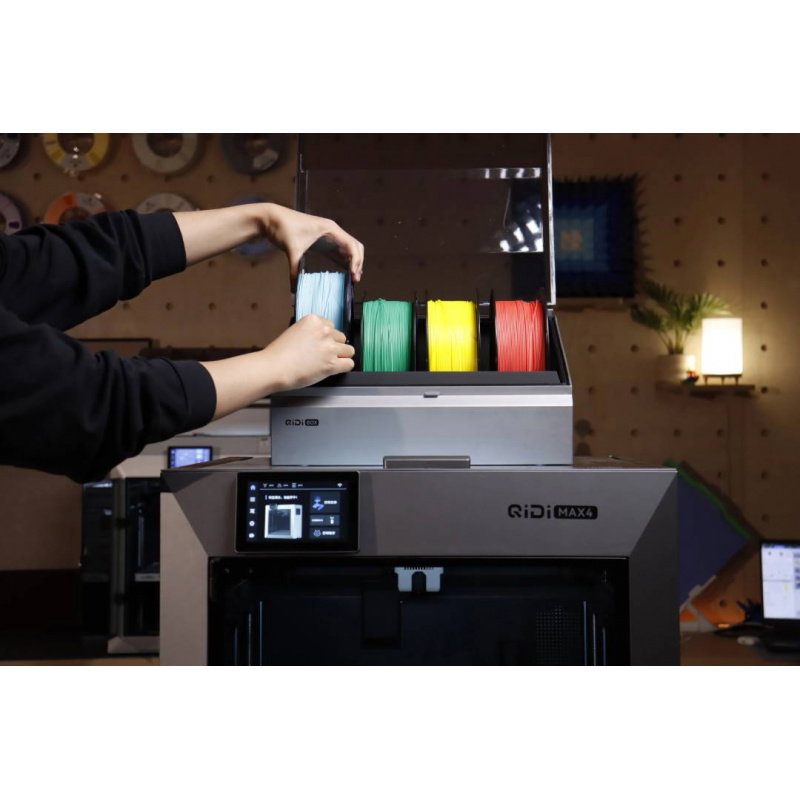

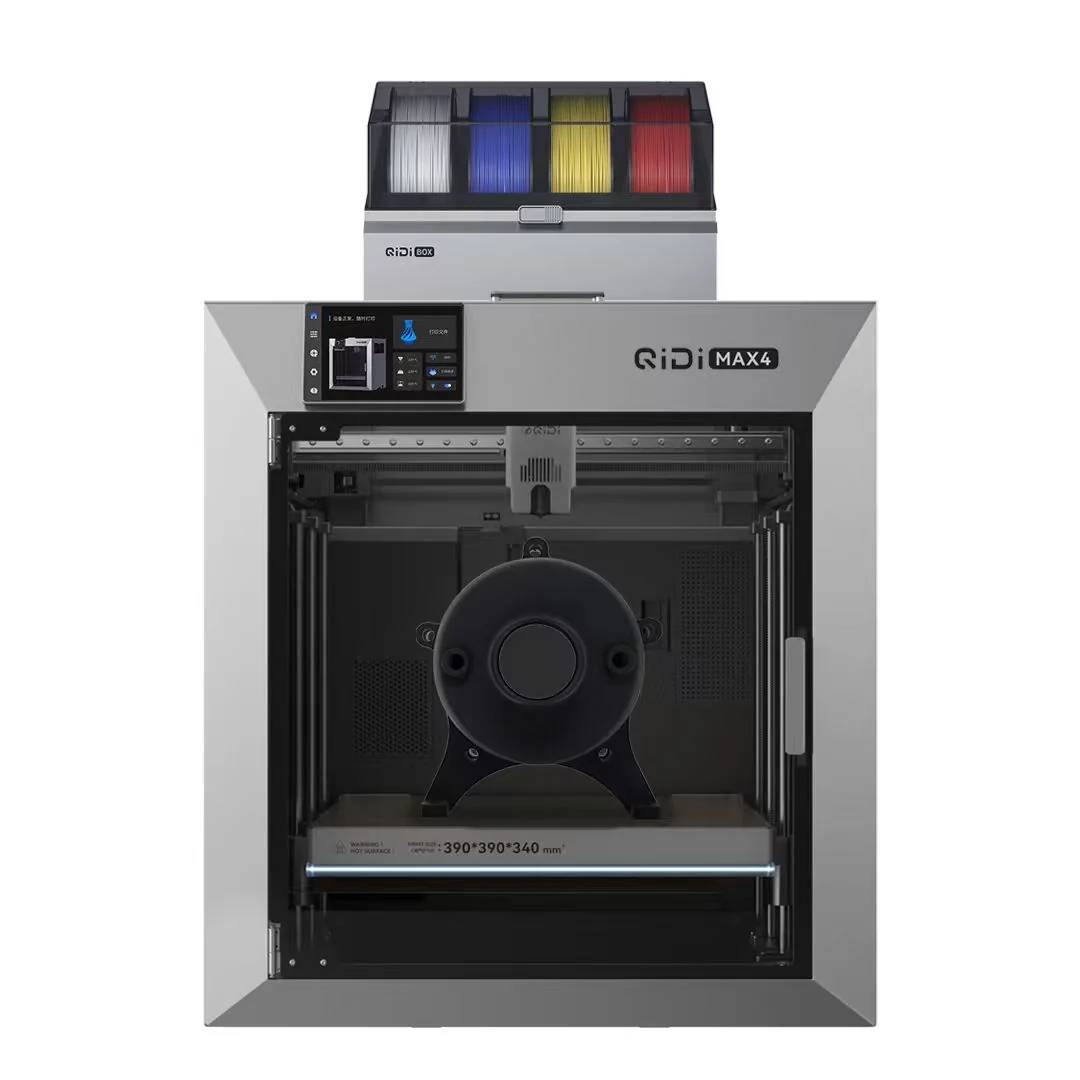

Die im Kit enthaltene QIDI Box erweitert die Fähigkeiten des Druckers um die automatische Unterstützung mehrerer Filamente sowie den Mehrfarben- und Mehrmaterialdruck.
QIDI Max4 oder Max4 Combo – Unterschiede zwischen den Varianten
Beide Varianten nutzen die gleiche QIDI Max4-Plattform mit einem Bauraum von 390 x 390 x 340 mm, einem Hotend bis 370 °C, einem Heizbett bis 120 °C, einer beheizten Kammer bis 65 °C und dem gleichen CoreXY-Design. Der Standard-Max4 ist mit der QIDI Box kompatibel, das Modul ist jedoch nicht im Lieferumfang dieser Variante enthalten und kann separat erworben werden. Der Max4 Combo ist werkseitig mit der QIDI Box ausgestattet und ermöglicht die automatische Verarbeitung mehrerer Filamente, Mehrfarben- und Mehrmaterialdruck sowie die Materialtrocknung im Modul. Die Combo-Variante eignet sich daher primär für Projekte, die die Funktionalität eines Mehrmaterialsystems ohne nachträgliche Upgrades benötigen.
Inhalt des Sets
- QIDI Max4 3D-Drucker
- QIDI-Box-System
- Doppelseitige magnetische PEI-Bauplatte
- Filamentspulenhalter
- Filamenthalterverlängerung mit pneumatischem Kopf
- Spulenhalterabdeckung
- Türgriff
- Ersatzteilset
- Schmieröl
- 7-mm-Schlüssel
- Netzkabel
- Ethernet-Kabel
- USB 2.0-Speicher
- Flacher Schraubendreher
- Klebestift
- Innensechskantschlüssel H1.27, H1.5, H2, H2.5 und H3
- Spatel

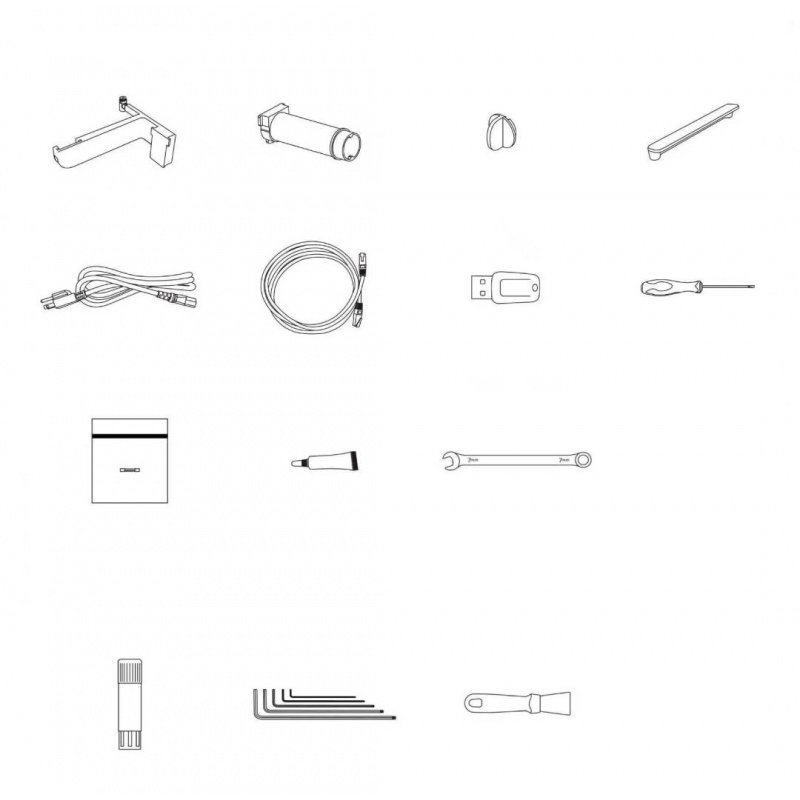

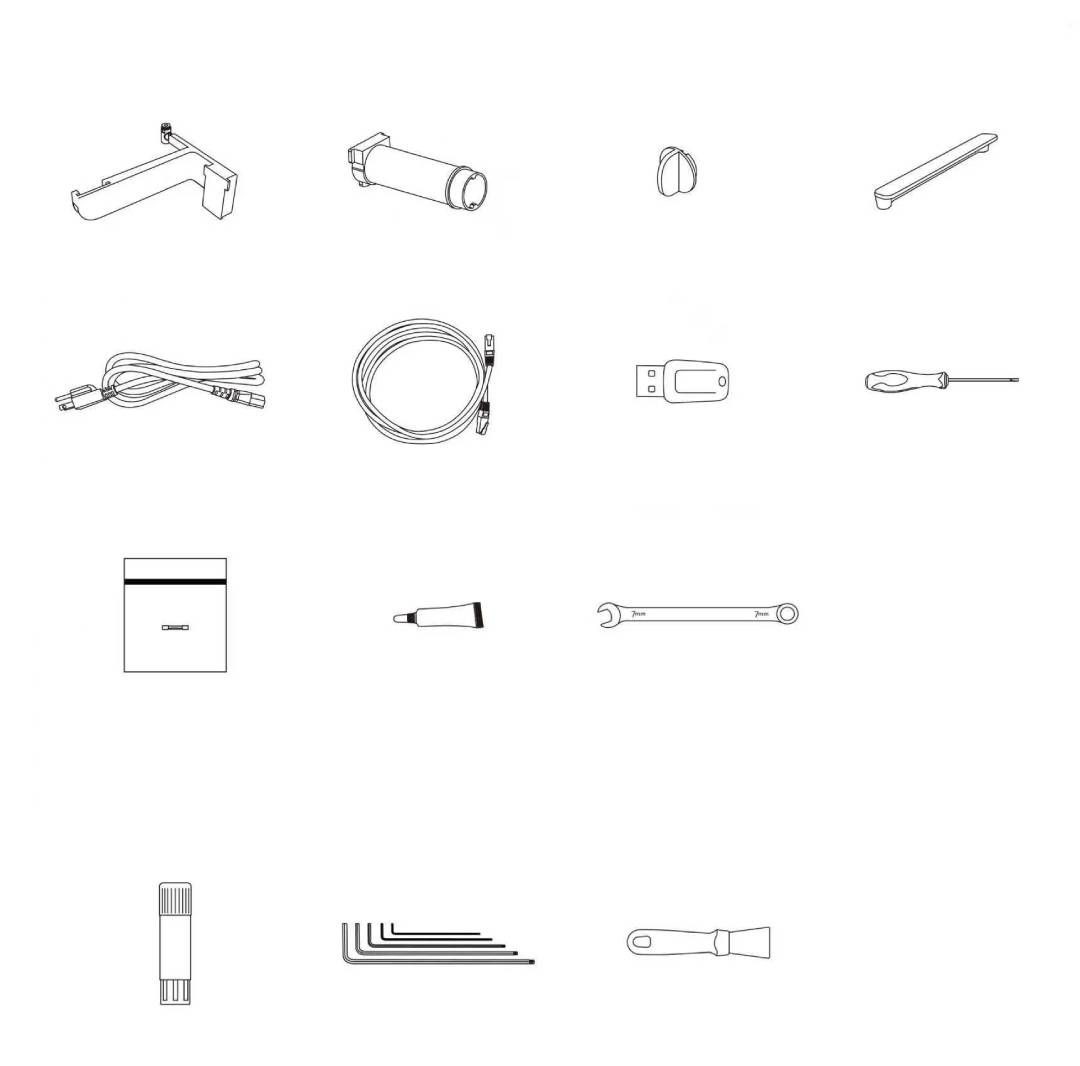

Im Set enthaltene Elemente.
| Technische Daten des QIDI Max4 Combo | |
|---|---|
| Drucktechnologie | FDM / FFF |
| XY-Kinematik | CoreXY |
| X/Y-Achsenriemen | 1,5 GT, 10 mm breit |
| X/Y-Achsenmotoren | FOC-Schrittmotoren mit geschlossenem Regelkreis |
| X-Achse | Linearführung mit hoher Härte |
| Y-Achse | 12 mm Stahl-Linearwellen |
| Z-Achse | zwei unabhängige Motoren mit 2-mm-Gewindespindeln, vier 12-mm-Stahl-Linearwellen |
| Arbeitsbereich | 390 x 390 x 340 mm |
| Maximale Kopftemperatur | 370 °C |
| Maximaler Hotend-Durchfluss | 40 mm³/s - für die Testparameter des Herstellers |
| Extrudertyp | Direkt |
| Extruderräder | Doppelräder aus gehärtetem Stahl |
| Düse | Bimetall |
| Standard-Düsendurchmesser | 0,4 mm |
| Optionale Düsendurchmesser | 0,2 mm, 0,6 mm, 0,8 mm |
| Filamentdurchmesser | 1,75 mm |
| Arbeitsfläche | doppelseitige magnetische PEI-Platte |
| Maximale Tischtemperatur | 120 °C |
| Kammerheizung | aktives PTC-System der dritten Generation |
| Maximale Kammertemperatur | 65°C |
| Maximale Kopfgeschwindigkeit | 800 mm/s |
| Maximale Beschleunigung | 30000 mm/s² |
| Automatische Nivellierung | Ja, der Load Cell Sensor ist im Hotend integriert. |
| Eingangsformung | Ja |
| KI-Kamera | Ja, bis zu 1080p. |
| Zeitraffer | Ja |
| Luftfiltration | 3-in-1-Filter – G3-Vorfilter + HEPA H12 + Aktivkohle aus Kokosnussschalen |
| Unterstützte Filamente | PLA, PETG, ABS, ASA, TPU, PET, PA, PC, PVA, PLA-CF, PETG-CF, ABS-GF, ASA-CF, PA6-CF, PA6-GF, PAHT-CF, PPA-CF, PET-CF, PPS-CF und andere |
| Multimaterialsystem | QIDI-Box - im Lieferumfang enthalten |
| Mehrfarbendruck | Ja |
| Multimaterialdruck | Ja |
| Trocknen des Filaments in der QIDI-Box | Ja, bis zu 65 °C beim Drucken |
| Automatische Spulenumschaltung | Ja |
| Filamentverwicklungserkennung | Ja, mit der QIDI Box |
| Maximale Anzahl verbundener QIDI-Boxen | 4 |
| Maximale Anzahl an Materialien | 16 - Verwendung von vier QIDI-Boxen |
| Wiederaufnahme der Arbeit nach einem Stromausfall | Ja |
| Bildschirm | 5-Zoll-Touchscreen, 800 x 480 Pixel |
| Erinnerung | 32 GB eMMC |
| Kommunikation | WLAN 2,4 GHz / 5 GHz, Ethernet, USB |
| Software | QIDI Studio, OrcaSlicer, PrusaSlicer und andere |
| Unterstützte Modellformate | STL, OBJ, 3MF, STEP/STP und andere |
| Unterstützte Betriebssysteme | Windows, macOS, Linux |
| Stromversorgung | 110 V / 220 V bis 240 V Wechselstrom, 50 / 60 Hz – je nach regionaler Ausführung |
| Nennleistung | 150 W + 500 W Kammerheizung + 700 W Tischheizung |
| Abmessungen | 558 x 578 x 612 mm |
| Masse | 46,5 kg |
