Produktbeschreibung: QIDI Box-System für QIDI Q2 3D-Drucker

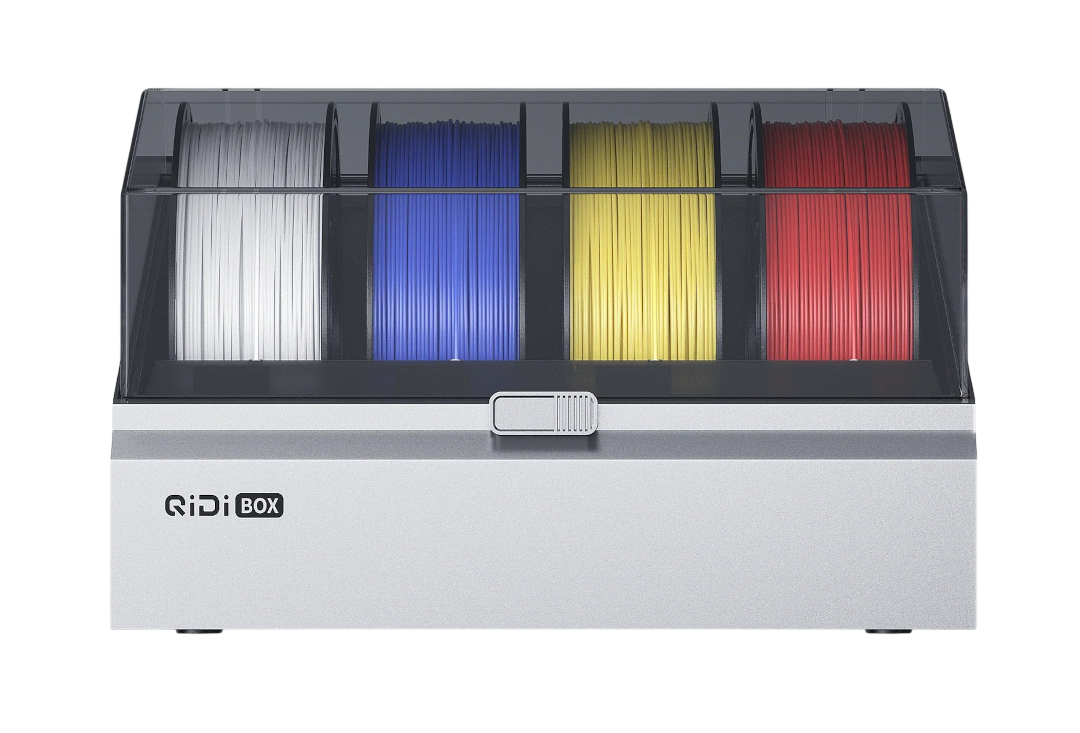

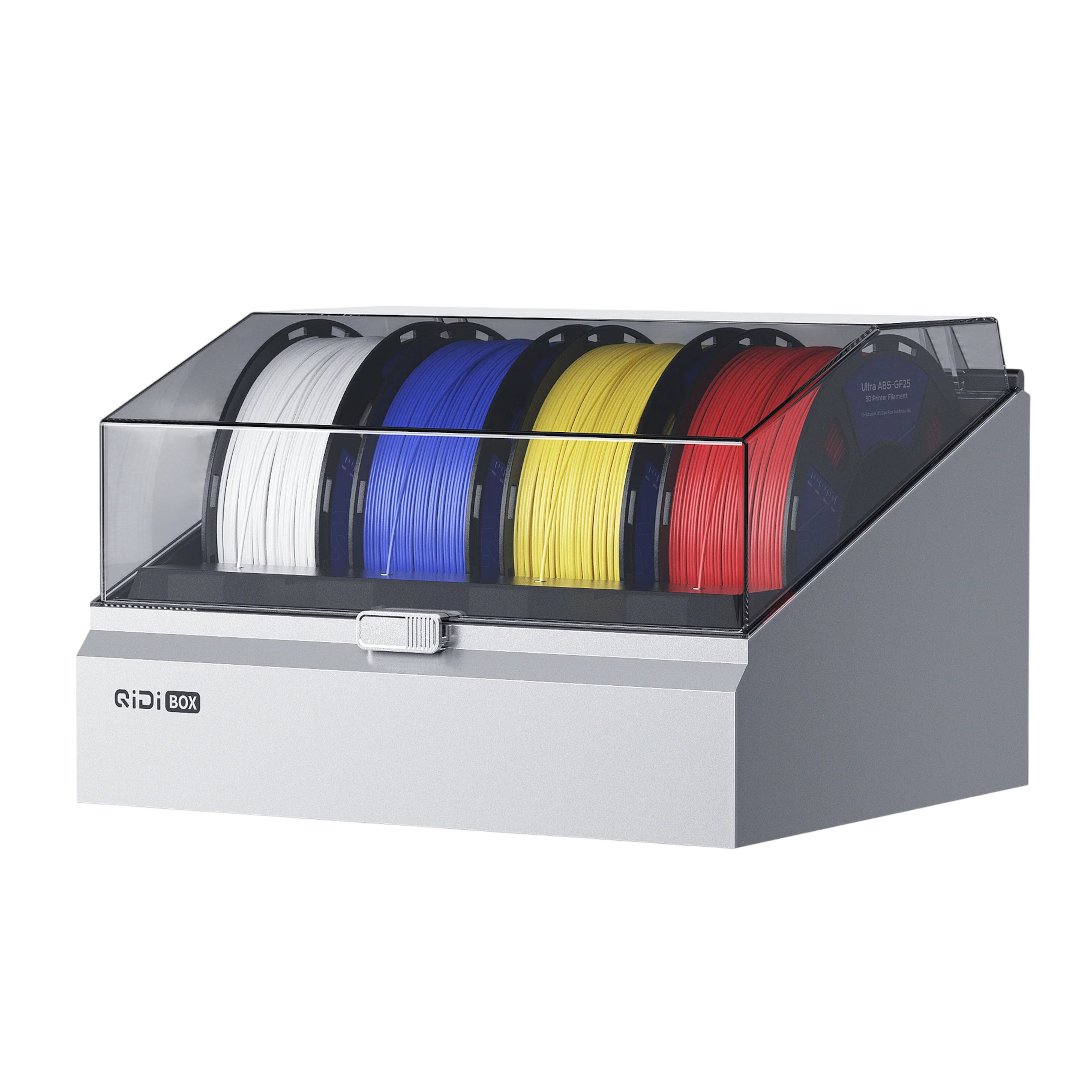

Die QIDI Box ist ein fortschrittliches Filamentmanagementsystem für QIDI 3D-Drucker, das die Druckmöglichkeiten um mehrere Farben und Materialien erweitert. Ein einzelnes Modul unterstützt vier Spulen und ermöglicht automatischen Filamentwechsel, Filamentflussüberwachung und Materialtrocknung bei Temperaturen bis zu 65 °C während des Druckvorgangs. Das geschlossene Design trägt zur optimalen Lagerung des Filaments bei, und mit einer Erweiterung kann das System bis zu 16 Farben verarbeiten. Diese Version ist für die Verwendung mit dem QIDI Q2 -Drucker konzipiert.

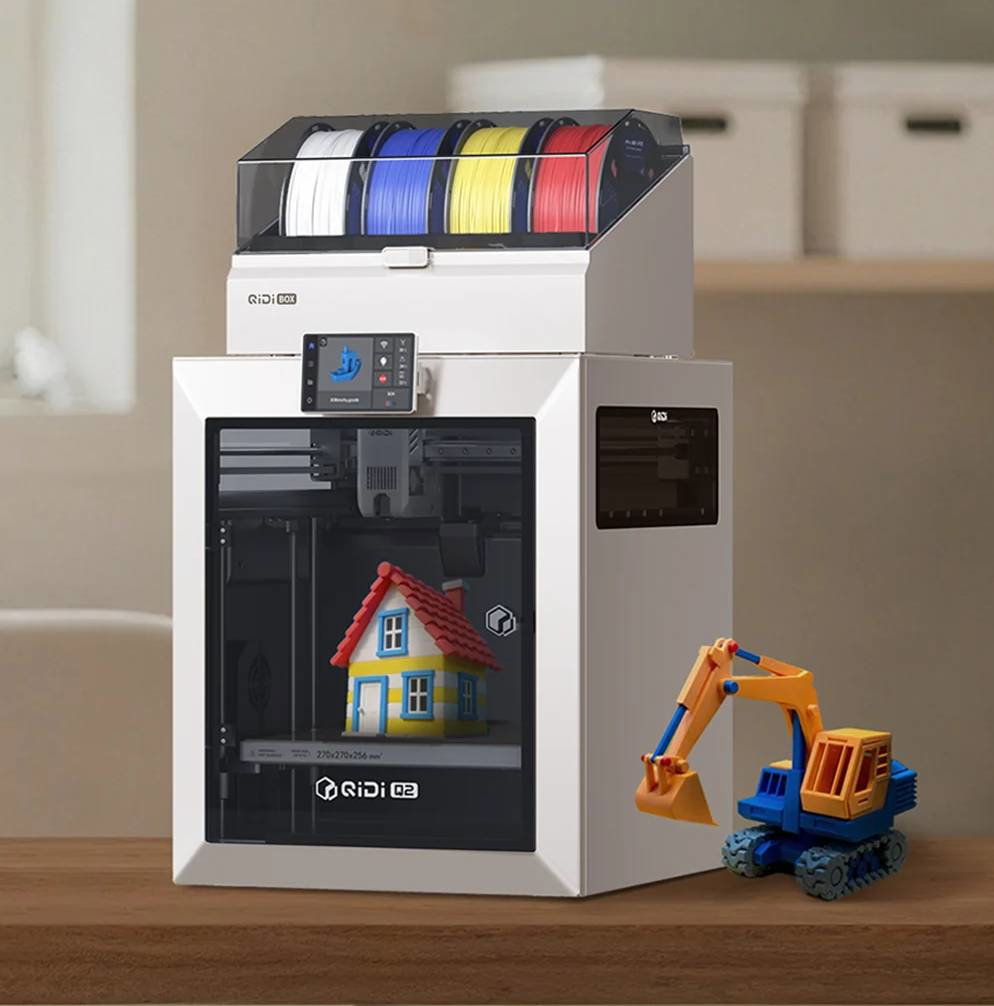

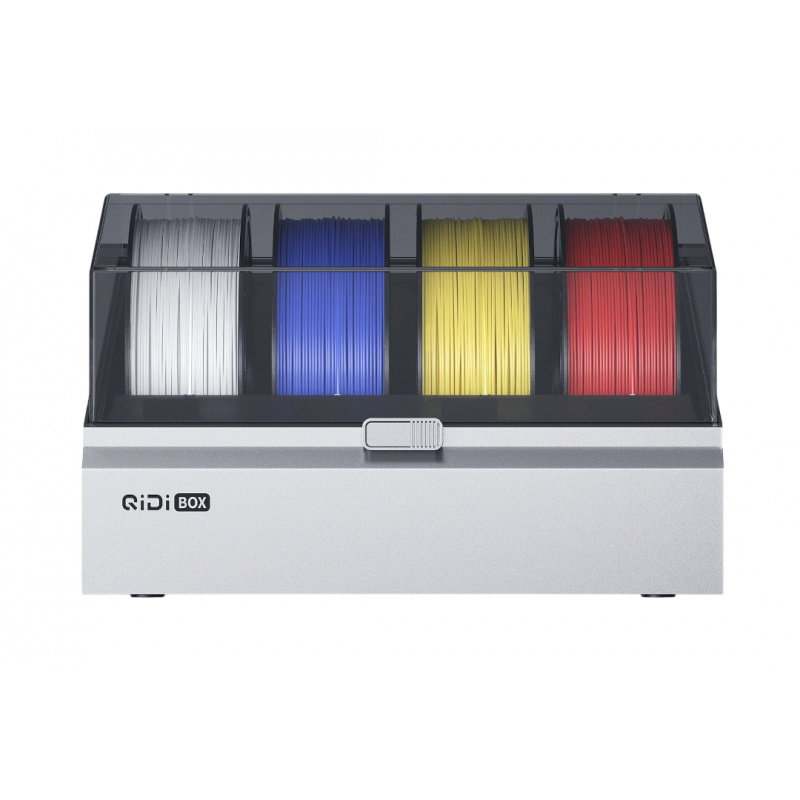

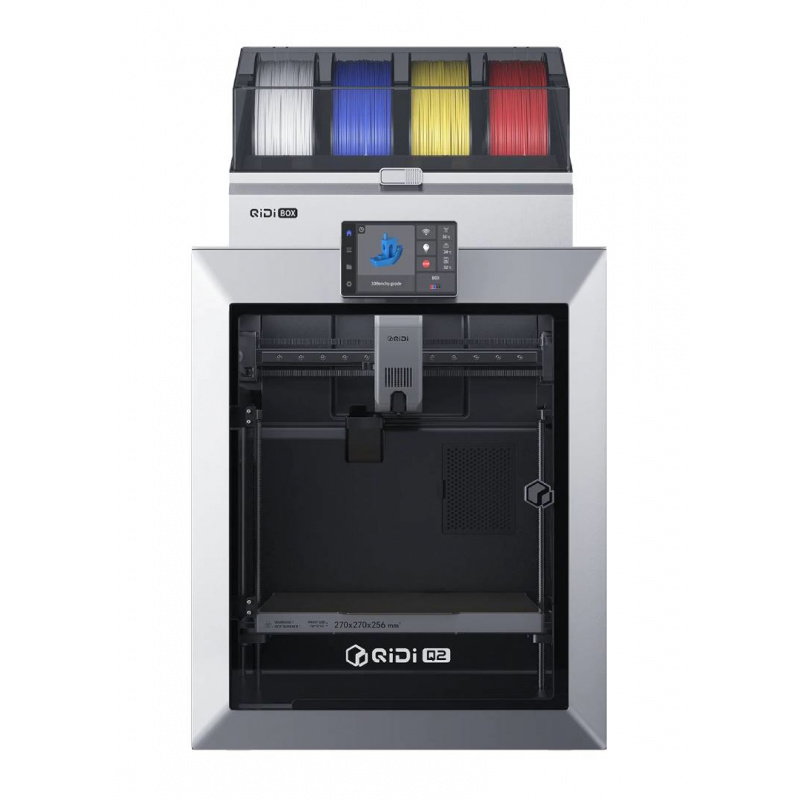

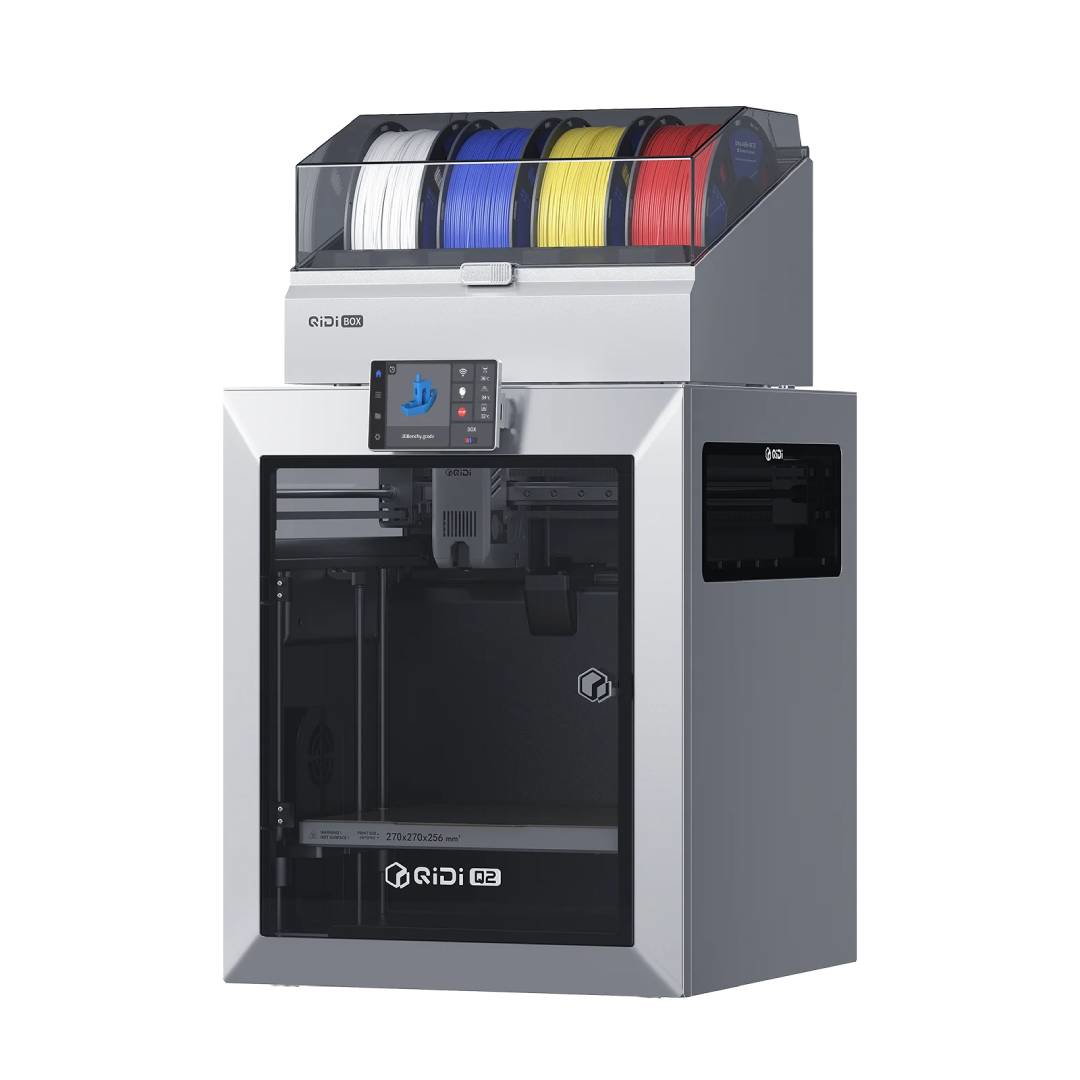

QIDI Box-System für QIDI Q2 3D-Drucker.
Dank der automatischen Spulenwechselfunktion kann das System sofort auf die Verwendung der Ersatzspule umschalten.
Die wichtigsten Funktionen des QIDI Box-Systems
- Vier Filamentfächer: Vier Spulen können in einem QIDI Box-System betrieben werden.
- Erweiterbares System: Bis zu vier Module können angeschlossen werden, wodurch das Drucken in bis zu 16 verschiedenen Farben möglich ist.
- Trocknung auch während des Druckvorgangs: Filamententrocknungsfunktion bei Temperaturen bis zu 65 °C
- Doppelzahnräder: Ein Mechanismus mit gehärteten Stahlkomponenten zur Gewährleistung einer stabilen Filamentzufuhr.
- Unabhängige Motoren: Jeder Filamentkanal verfügt über einen eigenen Schrittmotor.
- Automatisierter Spulenwechsel: System, das auf eine Ersatzspule umschaltet, wenn das Filament zur Neige geht.
- Filamentüberwachung: Unterstützt die Erkennung von Verwicklungen, Verstopfungen oder Filamentenden.
- Filamentidentifizierung: automatische Erkennung kompatibler Materialien
- Temperatur- und Feuchtigkeitsmessung: Die Bedingungen im Inneren des Geräts werden in Echtzeit überwacht.
- Geschlossener Spulenraum: Filament zwischen den Druckvorgängen sicher in der QIDI Box aufbewahren.
- Trockenmittelraum: Eine Struktur mit einem für ein Trockenmittel vorgesehenen Raum.
- Unabhängige Kanalanzeigen: separate Kontrollleuchte für jeden Glühfadenkanal
- Sicherheit: PTC-Schutzsystem und zwei Temperatursensoren
Kombination von mehrfarbigem 3D-Druck mit einer Filamententrocknungsfunktion
Eine der Hauptfunktionen der QIDI Box ist die Automatisierung des Druckens mit mehreren Filamenten. Diese Lösung ermöglicht die Verwendung verschiedener Farben und kompatibler Materialien, die speziell für den Multimaterialdruck entwickelt wurden. Ein einzelnes Modul verfügt über vier Kanäle. Die Systemkapazität lässt sich durch die Verbindung mehrerer QIDI Box-Module erweitern. Der Hersteller sieht die Verbindung von bis zu vier Modulen vor. Eine umfangreiche Konfiguration ist besonders für Projekte geeignet, die eine größere Anzahl an Farben oder Materialien erfordern, ohne dass Spulen manuell nachgeladen werden müssen. Für ein solches System werden zusätzliche QIDI Box-Module und entsprechendes Erweiterungszubehör benötigt. Die QIDI Box dient außerdem als aktiver Filamenttrockner . Die maximale Trocknungstemperatur des Herstellers beträgt 65 °C , und der Prozess kann parallel zum Druckvorgang erfolgen. Dadurch bleibt das Filament auch bei längeren Druckvorgängen unter kontrollierten Bedingungen.

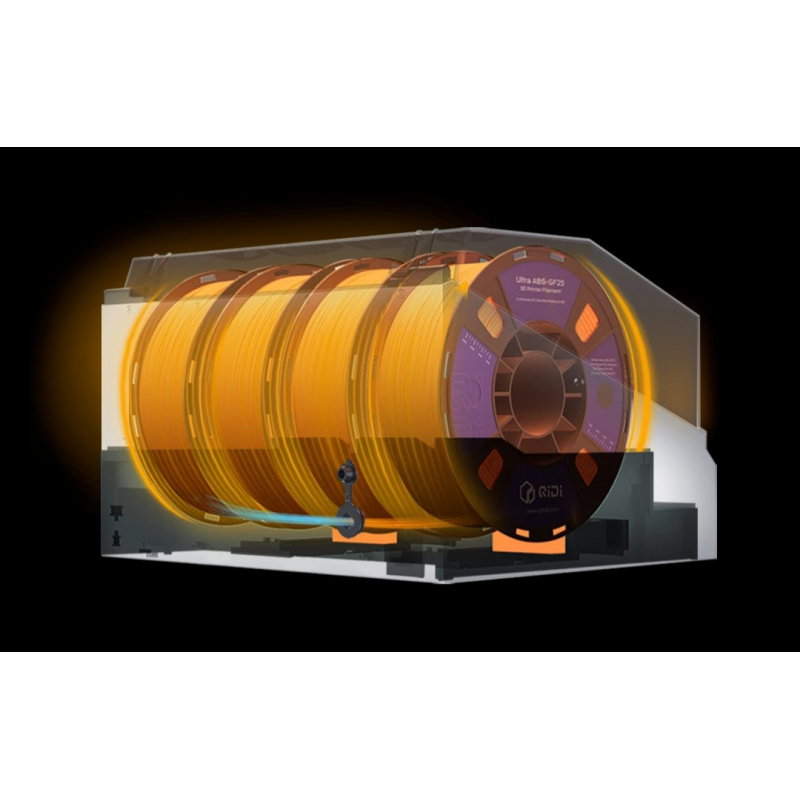

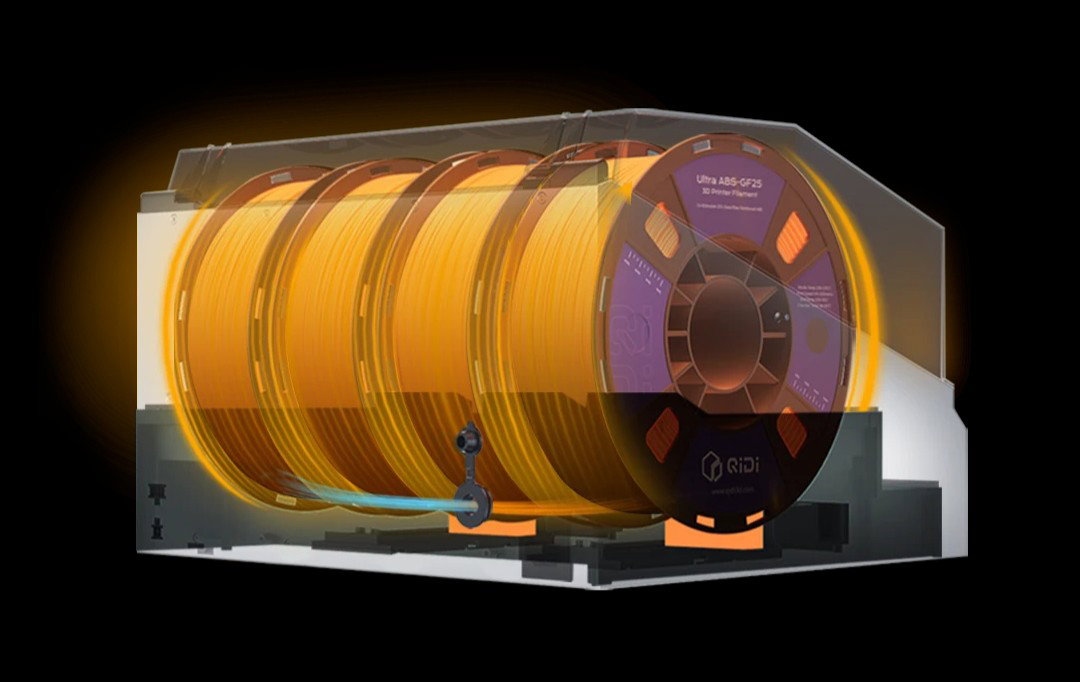

Mit dem QIDI Box-System können Sie Filamente sogar während des Druckvorgangs trocknen, wobei die Trocknungstemperatur auf 65°C begrenzt ist.

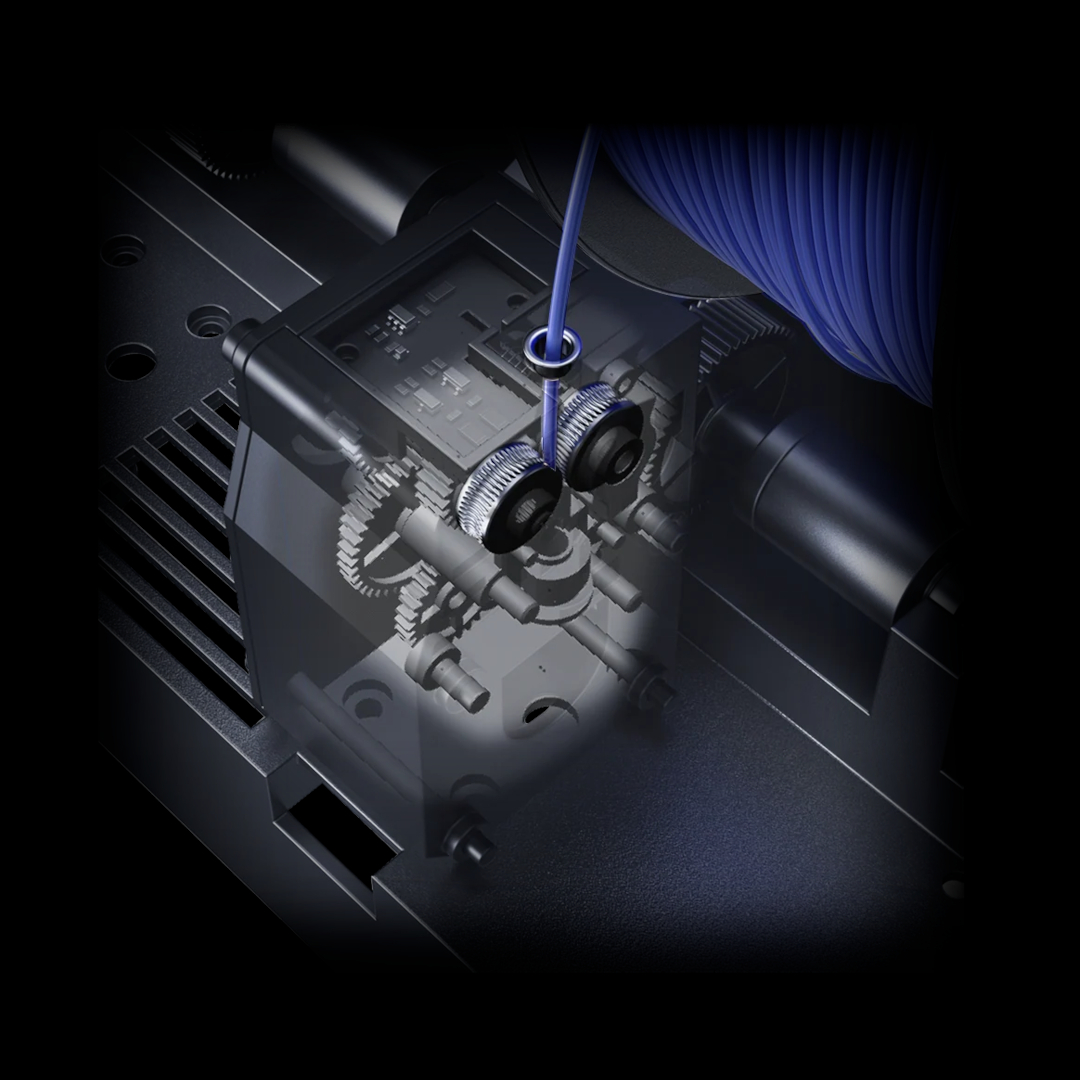

Jeder der vier Kanäle des Mechanismus verfügt über einen eigenen Schrittmotor, der einen unabhängigen Materialtransport für jede Spule gewährleistet.
Zuverlässiger Mechanismus mit automatischer Filamentnachfüllfunktion
Der Filamenttransportmechanismus arbeitet mit zwei Zahnrädern aus gehärtetem Stahl . Laut Hersteller ist diese Lösung für die stabile Zuführung einer Vielzahl von Filamenten ausgelegt, darunter auch solche mit Kohlenstoff- oder Glasfaseranteil. Jeder der vier Kanäle verfügt über einen eigenen Schrittmotor, sodass der Materialtransport für jede Spule unabhängig erfolgt. Die QIDI Box bietet zudem eine automatische Filamentnachfüllfunktion , die bei Materialmangel automatisch auf eine Ersatzspule umschaltet. Diese Funktion reduziert den Bedarf an manuellen Eingriffen bei längeren Druckvorgängen, sofern ausreichend Ersatzfilament im System vorhanden ist, und optimiert die Materialausnutzung auf mehreren Spulen.
Temperatur- und Feuchtigkeitsregelung
Die QIDI Box ermöglicht die geschlossene Aufbewahrung von Filament, ohne dass die Spulen nach Gebrauch entnommen werden müssen. Sie bietet Platz für ein Trockenmittel , das im Gerät platziert werden kann. Zusätzlich verfügt das System über eine manuell bedienbare Belüftungsöffnung. Die QIDI Box ermöglicht die Messung von Temperatur und Luftfeuchtigkeit im Inneren . Laut Hersteller werden die aktuellen Daten sowohl auf dem Display als auch in der QIDI Studio Software angezeigt. Die QIDI Box nutzt außerdem zusätzliche Sicherheitsmechanismen für das aktive Heizsystem . Der Hersteller gibt den Einsatz eines PTC-Schutzschalters und zweier Temperatursensoren zur Echtzeitüberwachung an. Bei Erkennung einer anormalen Temperatur unterbricht das System automatisch die Stromzufuhr zum Heizsystem. Die Lösung arbeitet mit einer Filamenttrocknungsfunktion, die bei Temperaturen bis zu 65 °C funktioniert.
Der Hersteller gibt an, dass die aufgezeichneten Temperatur- und Feuchtigkeitsdaten sowohl auf dem Druckerdisplay als auch in der zugehörigen Software QIDI Studio angezeigt werden können.

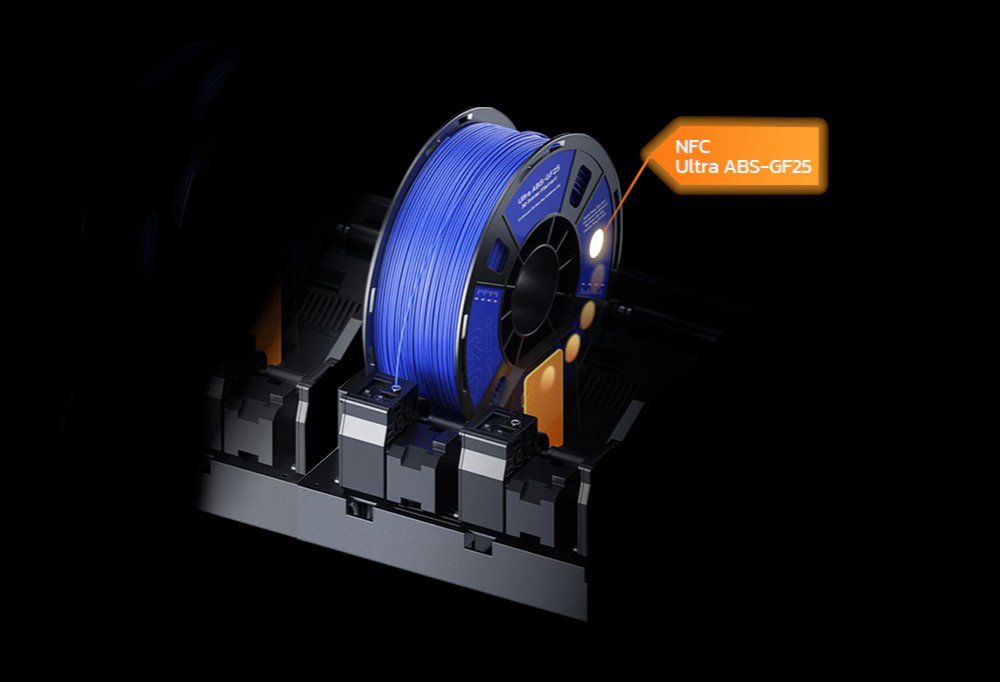

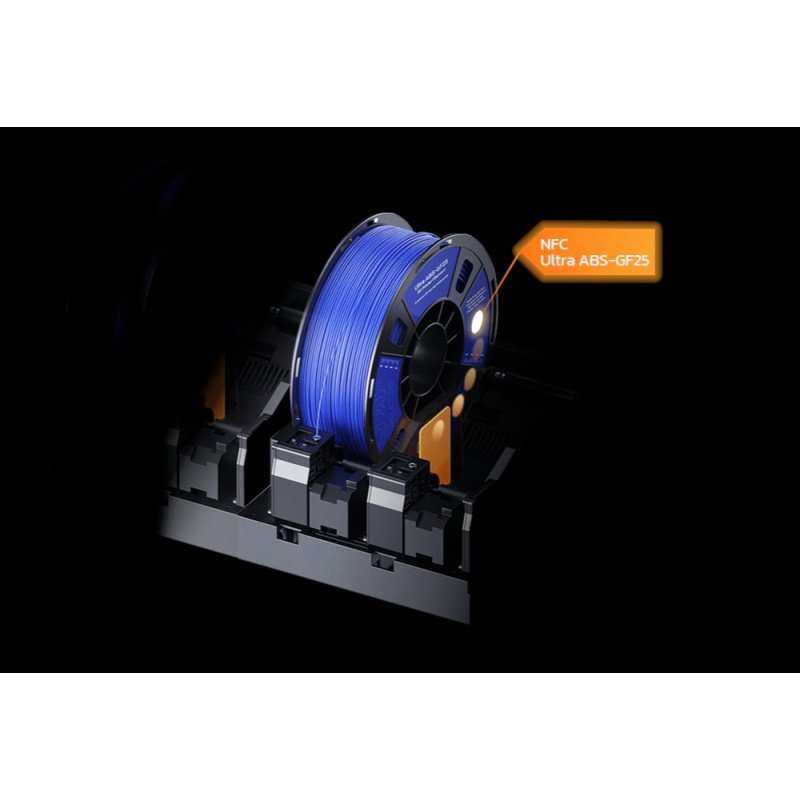

Die automatische Identifizierungsfunktion ermöglicht es Ihnen, Filamentinformationen abzugleichen, ohne jedes Mal die entsprechenden Einstellungen manuell eingeben zu müssen.
Automatische Filamentidentifizierung
Die QIDI Box unterstützt die automatische Erkennung kompatibler Filamente. Der Hersteller bezeichnet dies als NFC Intelligent Recognition , und die Tabelle der technischen Spezifikationen listet die Unterstützung für RFID-Identifizierung auf. Diese Funktion ermöglicht die automatische Zuordnung von Informationen zum passenden Filament, ohne dass die Einstellungen jedes Mal manuell eingegeben werden müssen. Die Verfügbarkeit der automatischen Erkennung hängt vom verwendeten Filament ab.
Filamentkompatibilität
Die QIDI Box ist für Filamente mit 1,75 mm Durchmesser ausgelegt. Der Hersteller gibt die zulässigen Abmessungen der im System montierten Spulen an. Unterstützt werden Spulen mit Breiten von 50 mm bis 72 mm und Durchmessern von 195 mm bis 202 mm . QIDI weist darauf hin, dass das Gerät nicht direkt mit Pappspulen kompatibel ist . Bei Verwendung solcher Spulen empfiehlt der Hersteller die Verwendung eines geeigneten Adapters oder Spulenrings. Zu den kompatiblen Materialien gehören PLA, PETG, ABS, ASA, PET, PA, PC, PP, POM, HIPS, TPU 64D sowie getrocknetes PVA und BVOH . Auch ausgewählte Verbundwerkstoffe wie ABS-CF/GF, PLA-CF/GF, PETG-CF/GF, PPS-CF und PET-CF/GF werden unterstützt. Dank dieser umfangreichen Liste eignet sich das System sowohl für Standarddrucke als auch für Projekte, die technische Materialien erfordern. Nicht jedes 1,75-mm-Filament ist für die Verwendung in der QIDI Box geeignet. Der Hersteller führt TPE, generische TPU-Filamente, TPU 95A, QIDI PAHT-CF, nasses PVA und BVOH sowie einige PLA Silk- und PLA Glow-in-the-Dark-Varianten als nicht kompatibel auf. Andere Materialien, die QIDI als zu steif oder zu flexibel einstuft, können ebenfalls ausgeschlossen sein. Daher empfiehlt es sich, vor der Verwendung eines nicht standardmäßigen Filaments dessen Kompatibilität anhand der aktuellen Dokumentation des Herstellers zu überprüfen.
Bei Verwendung von Pappspulen empfiehlt der Hersteller die Verwendung eines geeigneten Adapters oder Spulenrings.
Durch die Verbindung von bis zu vier Modulen kann das System bis zu 16 Filamente unterstützen und ist somit ein hervorragendes Werkzeug zur Realisierung von Projekten unterschiedlichster Art.
Praktische Anwendungen der QIDI-Box
Die QIDI Box eignet sich ideal für Projekte, die automatische Farb- oder Materialwechsel erfordern. Das System kann für dekorative Modelle, Prototypen, Multimaterialprojekte und Drucke mit separatem Stützfilament verwendet werden. Der automatische Wechsel zu einer Ersatzspule ist besonders bei längeren Druckvorgängen nützlich, während die aktive Trocknung die gleichzeitige Materialvorbereitung während des Druckvorgangs ermöglicht.
Anwendungsbeispiele:
- mehrfarbige Modelle und Dekorationselemente
- Drucke unter Verwendung mehrerer kompatibler Materialien
- Konstruktionen mit löslichen oder zerbrechlichen Stützmaterialien
- Langlebige Drucke mit einer Ersatzfilamentspule
- Drucken von Materialien, die eine kontrollierte Trocknung erfordern
- Projekte unter Verwendung ausgewählter technischer und Verbundfilamente
Inhalt der QIDI-Box für QIDI Q2
- 1 x QIDI Box – System für QIDI Q2-Drucker
- 1 x Netzkabel
- 1 x 8-4-poliges Signalkabel
- 1 x BOX Hub Signalkabel
- 1 x BOX Hub
- 5 x PTFE-Schlauch, 1000 mm lang
- 4 x Feuchtigkeitsabsorber
- 2 x PTFE-Rohrbefestigung

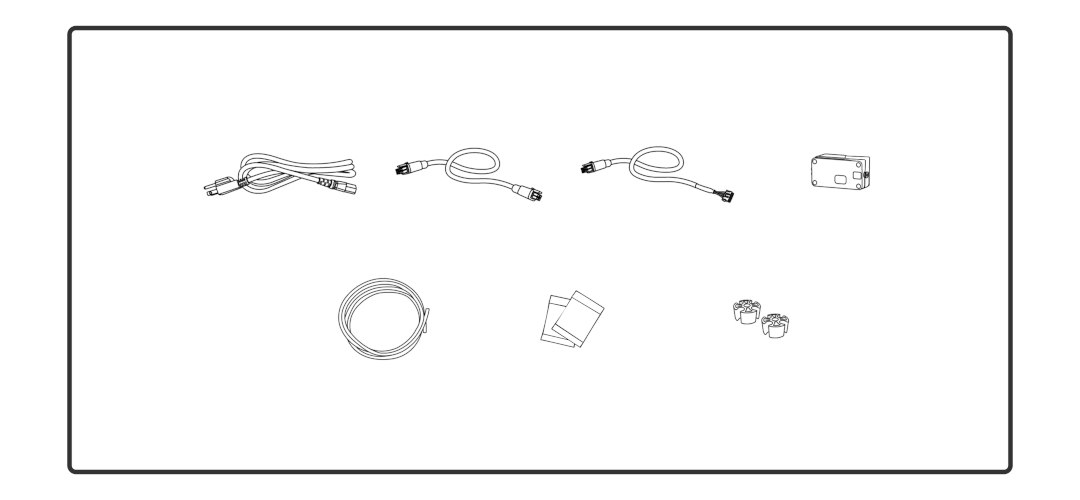

Im Set enthaltene Artikel.
| Technische Spezifikationen der QIDI-Box | |
|---|---|
| Produzent | QIDI Tech |
| Modell | QIDI-Box |
| Variante | Q2 |
| Anzahl der Filamentsteckplätze | 4 |
| Maximale Anzahl angeschlossener Module | 4. Verwendung des QIDI Box Erweiterungskits |
| Maximale Anzahl unterstützter Farben | 16 nach der Systemerweiterung |
| Filamentdurchmesser | 1,75 mm |
| Zuführmechanismus | Doppelzahnräder aus gehärtetem Stahl |
| Filamentvorschubmotoren | 4 x Schrittmotor 42 |
| Filamentkanalindikatoren | 4 unabhängige Regler, einer für jeden Kanal |
| Belüftungsloch | manuell gesteuert |
| Unterstützte Druckfilamente | PLA, PETG, ABS, ASA, PET, PA, PC, PVA (nach dem Trocknen), BVOH (nach dem Trocknen), PP, POM, HIPS, TPU 64D, ABS-CF/GF, PLA-CF/GF, PETG-CF/GF, PPS-CF, PET-CF/GF |
| Nicht unterstützte Filamente | TPE, allgemeines TPU, feuchtes PVA, feuchtes BVOH, TPU 95A, QIDI PAHT-CF, einige PLA-Seidenmaterialien, im Dunkeln leuchtendes PLA und andere übermäßig steife oder übermäßig flexible Filamente |
| Kompatible Spulenbreite | von 50 mm bis 72 mm |
| Kompatibler Spulendurchmesser | von 195 mm bis 202 mm |
| Pappspulen | Keine direkte Kompatibilität – der Hersteller empfiehlt die Verwendung eines Adapters oder Rings. |
| Filamentidentifizierung | RFID-Identifizierung wird unterstützt, eine Funktion, die vom Hersteller auch als NFC Intelligent Recognition bezeichnet wird. |
| Filamentüberwachung | Erkennung von Verwicklungen, Verstopfungen und Filamentenden |
| Automatischer Spulenwechsel | Ja |
| Mehrfarbendruck | Ja, bis zu 16 Farben nach entsprechender Systemerweiterung. |
| Trocknen während des Druckens | Ja |
| Maximale Trocknungstemperatur | 65°C |
| Materialien, die im Trocknungsmodus behandelt werden | PLA, ABS, ASA, PA, PC, PET, PETG, PPS, PLA-Holz |
| Geschlossene Filamentlagerung | Ja |
| Temperatur- und Feuchtigkeitsmessung | Ja, die Daten können auf dem Bildschirm und in QIDI Studio angezeigt werden. |
| Platz für Trockenmittel | Ja |
| Gehäusematerial | ABS/PC |
| Versorgungsspannung | 110 V Wechselstrom oder 220 V bis 240 V Wechselstrom, 50/60 Hz – je nach regionaler Ausführung |
| Maximale Nennleistung | 245 W |
| Geräteabmessungen | 357 x 300 x 234 mm |
| Verpackungsabmessungen | 360 x 400 x 295 mm |
| Nettogewicht | 4,35 kg |
| Bruttogewicht | 6,15 kg |
