Produktbeschreibung: Raspberry Pi CM4 Compute Module 4 - 2 GB RAM + 16 GB eMMC + WiFi - CM4102016
Der Raspberry Pi CM4 ist eine miniaturisierte Version des Raspberry Pi 4B Minicomputers. Das Modul hat die Fähigkeiten einer klassischen Himbeere mit Schnittstellen, die zu zwei Multipin-Anschlüssen führen, die mit den CM4IO-Board-Sockeln kompatibel sind. Das Board basiert auf dem Broadcom BCM2711 Prozessor mit 2 GB RAM und 16 GB eMMC Speicher . Das Modul ist mit drahtloser WiFi -Kommunikation und einem U.FL-Anschluss ausgestattet, der die Installation einer externen Antenne ermöglicht. Rechenmodule sind für industrielle Anwendungen konzipiert, sie sind nicht mit USB-, HDMI- usw. Anschlüssen ausgestattet.

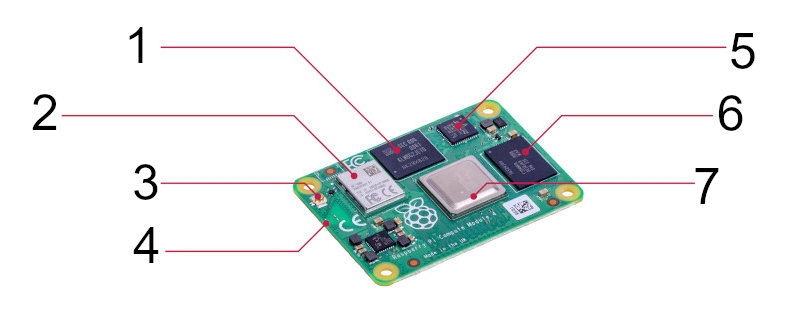

Leitungen des Raspberry Pi Compute Module 4.
1. eMMC 0, 8, 16, 32, 2. Drahtloses Kommunikationssystem, 3. Externer Antennenanschluss, 4. Eingebaute Antenne, 5. Gigabit Ethernet, 6. RAM 1, 2, 4, 8 GB, 7. Raspberry Pi 4 SoC.

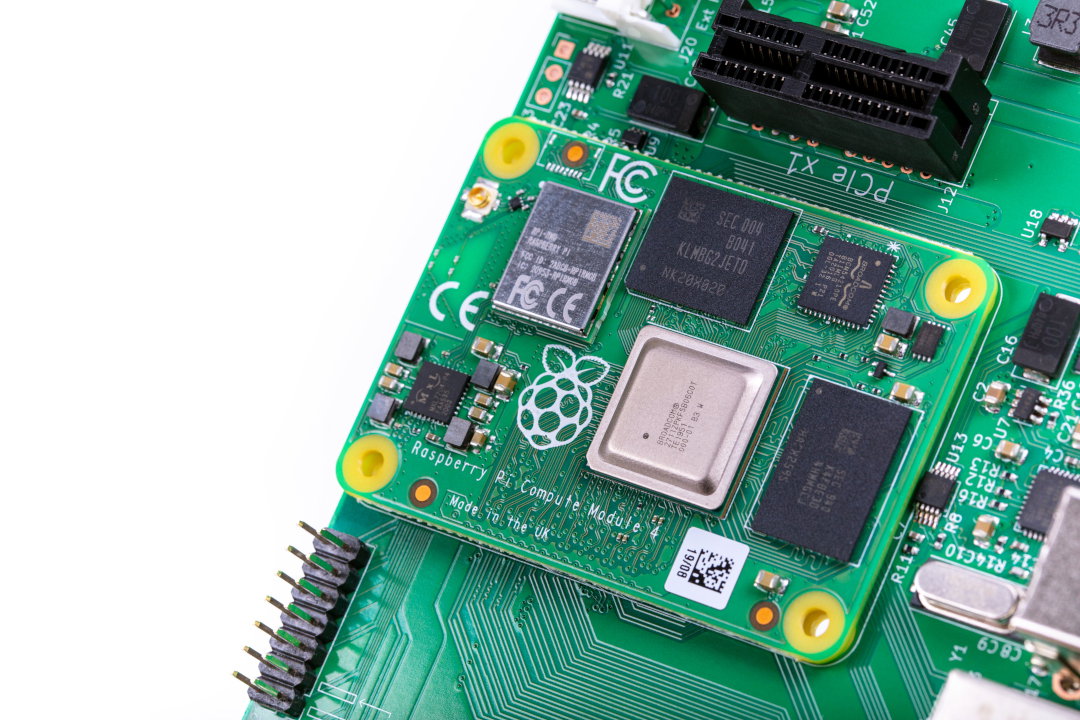

CM4-Modul auf der CM4IO -Karte montiert.
Spezifikation des CM4-Rechenmoduls
- Prozessor: Broadcom BCM2711 / 1,5 GHz
- Kern: ARM Cortex A72 / 64-Bit
- Stromversorgung: 5V
- Schnittstellen:
- Gigabit Ethernet
- 1xUSB 2.0
- 28 GPIO
- microSD / eMMC Speicherkarten (für die Version ohne eingebauten Speicher)
- Dual-HDMI
- 2-zeiliges MIPI DSI für Bildschirm
- 2-Zeilen-MIPI-CSI für die Kamera
- 4-zeiliges MIPI DSI für Bildschirm
- 4-Zeilen-MIPI-CSI für die Kamera
- Arbeitsspeicher: 2 GB
- EMMC-Speicher: 16 GB
- Kommunikation: WLAN
- WiFi-Antenne: integriert (zusätzlicher U.FL-Anschluss zum Anschluss einer externen Antenne)
- Ethernet: 1000 MB/s
- Anschluss: 2x 104-polig
- Abmessungen: 55 x 40 mm
|
In unserem Angebot finden Sie Raspberry Pi CM4 auch in anderen Konfigurationen . |
|
Die Bauweise des Moduls erlaubt den Einsatz überall dort, wo der Einsatz einer großen Ausführung aufgrund der Abmessungen nicht möglich wäre. Am häufigsten in Clustern mit mehreren Modulen verwendet. |
Computer-Computing-Cluster
Die Adressaten der Raspberry Pi Einplatinen-Minicomputer sind nicht nur Heimwerker von elektronischen Geräten, sondern auch Industrieanlagen und Forschungszentren. Mit Blick auf diese Empfänger wurde das Raspberry Pi Compute Module CM4 entwickelt. Diese miniaturisierte Version des Raspberry Pi 4B kann als Komponente eines Computer-Computing-Clusters fungieren. Durch die Verwendung eines Raspberry Pi CM4 in einer Cluster-Verbindung können Sie mathematische Modelle erstellen und testen, die beispielsweise Folgendes darstellen: komplexe physikalische Phänomene, die verschiedene technologische Prozesse begleiten.
Compute Module - Miniaturisierung auf großartige Weise
Aufgrund seiner geringen Abmessungen ähnelt das Raspberry Pi Compute Module CM4 optisch dem Raspberry Pi Zero W, ist aber eigentlich so viel, wie es die beiden Modelle verbindet. Das Pi Compute Module CM4 verwendet die gleiche Elektronik wie die Pi 4B PCB. Eine derart effektive Miniaturisierung bedeutet, dass wir keine Kompromisse mehr zwischen kleinen Abmessungen aufgrund des begrenzten Platzes für die Modulmontage und hoher Rechenleistung suchen müssen, die für die Umsetzung verschiedener technologischer Prozesse in Industrie und Simulationsstudien erforderlich ist.
