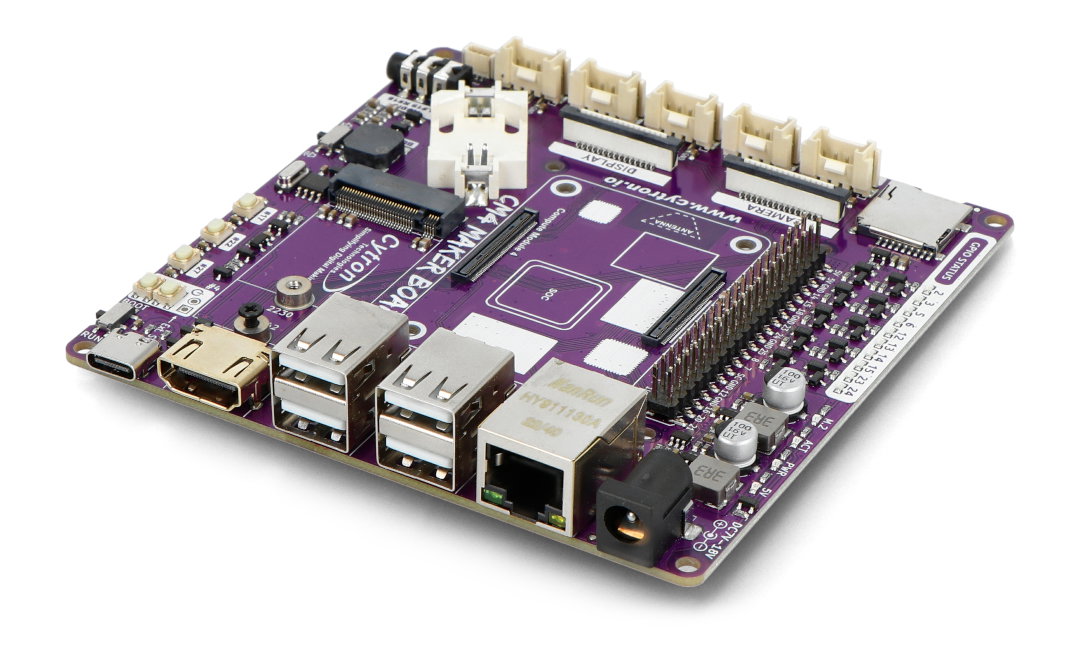

CM4 Maker Board - Basisplatine für Raspberry Pi CM4 - Cytron V-MAKER-CM4
DasCM4 Maker Board ist eine Basisplatine, die für das Raspberry Pi Compute Module 4 entwickelt wurde. Sie ermöglicht es, die Schnittstellen des Moduls, wie USB 2.0, Ethernet, HDMI, DSI, CSI, an die entsprechenden Anschlüsse zu bringen. Außerdem verfügt es über GPIO-Pins, die die Möglichkeit bieten, Pi HAT-Overlays zu verwenden. Dank des Anschlusses für das M.2-Laufwerk und des microSD-Kartenanschlusses müssen wir uns keine Sorgen machen, ob unser Modul über genügend internen Speicher verfügt. Der Hersteller hat auch den RTC-Chip mit einem eigenen Batterieanschluss nicht vergessen. Die Stromversorgung erfolgt über einen DC- oder USB-Typ-C-Anschluss.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: CM4 Maker Board - Basisplatine für Raspberry Pi CM4 - Cytron V-MAKER-CM4
Das CM4Maker Board ist eine Basisplatine, die für das Raspberry Pi Compute Module 4 entwickelt wurde. Sie ermöglicht es, die Schnittstellen des Moduls, wie USB 2.0, Ethernet, HDMI, DSI, CSI, an die entsprechenden Anschlüsse zu bringen. Außerdem verfügt es über GPIO-Pins, die die Möglichkeit bieten, Pi HAT-Overlays zu verwenden, während zusätzliche Tasten, LEDs und I2C- oder SPI-Anschlüsse das Experimentieren erleichtern. Dank eines Anschlusses für ein M.2-Laufwerk und eines microSD-Kartenanschlusses müssen wir uns keine Sorgen machen, ob unser Modul über genügend internen Speicher verfügt. Der Hersteller hat auch den RTC-Chip PCF85063A mit einem eigenen Batterieanschluss nicht vergessen. Die Stromversorgung erfolgt über einen DC-Buchsenanschluss mit Spannungen von 7 V bis 18 V oder über USB Typ C mit 5 V.

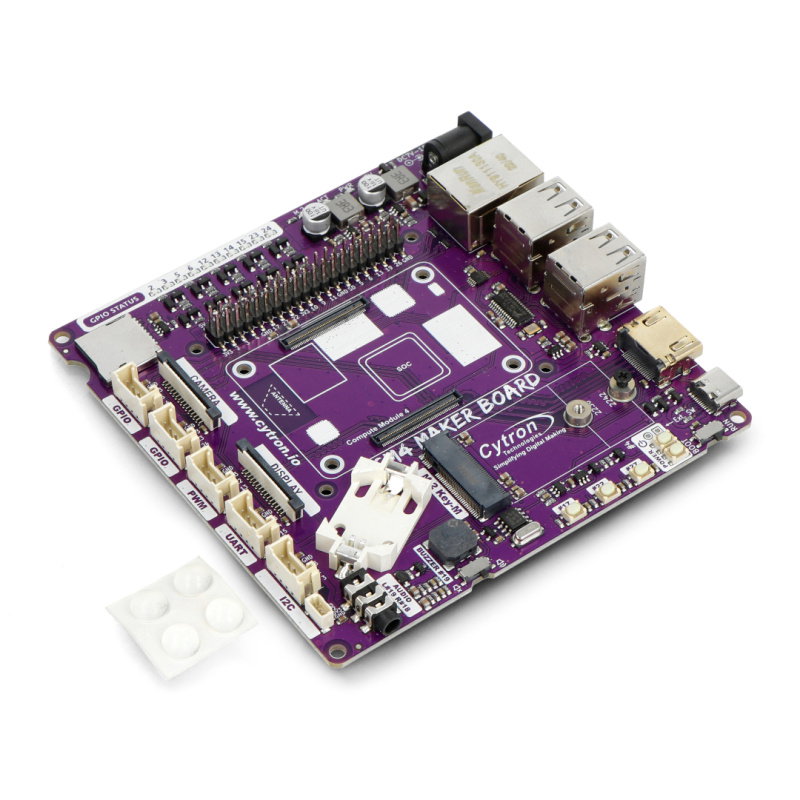

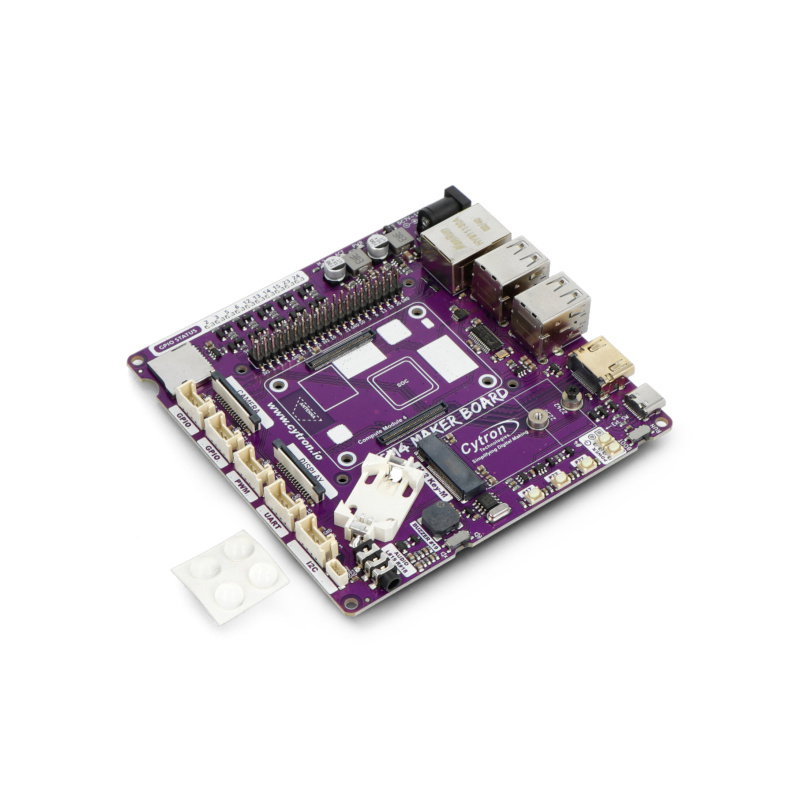

CM4 Maker Board - Basisplatine für Raspberry Pi CM4 - Cytron V-MAKER-CM4
Das Raspberry Pi CM4 Modul ist nicht im Bausatz enthalten, aber Sie können es in unserem Angebot finden!
Die Basisplatine ist für das beliebte Compute Module 4 konzipiert.
Was ist das Raspberry Pi Compute Module?
Das Raspberry Pi Compute Module 4 ist eine miniaturisierte Version des Einplatinencomputers Raspberry Pi 4B. Es basiert auf einem Broadcom BCM2711 Quad-Core Cortex-A72-Prozessor mit einer Taktfrequenz von 1,5 GHz. Es gibt verschiedene Versionen mit unterschiedlichem RAM (1 GB, 2 GB, 4 GB oder 8 GB) und internem eMMC-Speicher (kein interner Speicher, 8 GB, 16 GB oder 32 GB). Es gibt auch Varianten, die mit WiFi 2,4 GHz, 5,0 GHz und Bluetooth 5.0, BLE wireless connectivity ausgestattet sind.
Der Raspberry Pi CM4 ist für die Montage auf Basisplatinen konzipiert und verfügt daher nicht über Anschlüsse für implementierte Schnittstellen wie USB oder Ethernet.
Hauptmerkmale des CM4 Maker Boards
- Mehrere Pinbelegungen - das Board verfügt über Pinbelegungen für gängige Schnittstellen, die von PCs bekannt sind, sowie über Grove- oder GPIO-Anschlüsse, die mit HAT-Overlays kompatibel sind.
- M.2- und microSD-Kartenanschlüsse - diese ermöglichen den Einsatz von CM4-Modulen ohne eingebauten eMMC-Speicher und die Verwendung externer Laufwerke.
- Zusätzliche Tasten und LEDs - in Kombination mit GPIO-Anschlüssen und Schnittstellen wie I2C, SPI, UART erleichtern diese den Entwicklern das Experimentieren und die Erweiterung der Fähigkeiten des Boards.
- Eingebauter RTC-Chip - PCF85063A - das Echtzeitmodul kann dank einer CR2032-Batterie die Zeitmessung fortsetzen, auch wenn die externe Stromversorgung unterbrochen ist.
- Zwei Stromversorgungsoptionen - eine breite Palette von Eingangsspannungen an der DC-Buchse (7 V bis 18 V) und USB Typ C (5 V) machen es einfach, eine Stromquelle für das Modul zu finden.
- Boot-Schalter - bietet eine einfache Möglichkeit zum Hochladen des Betriebssystems auf den im Compute Module 4 eingebetteten eMMC-Speicher.

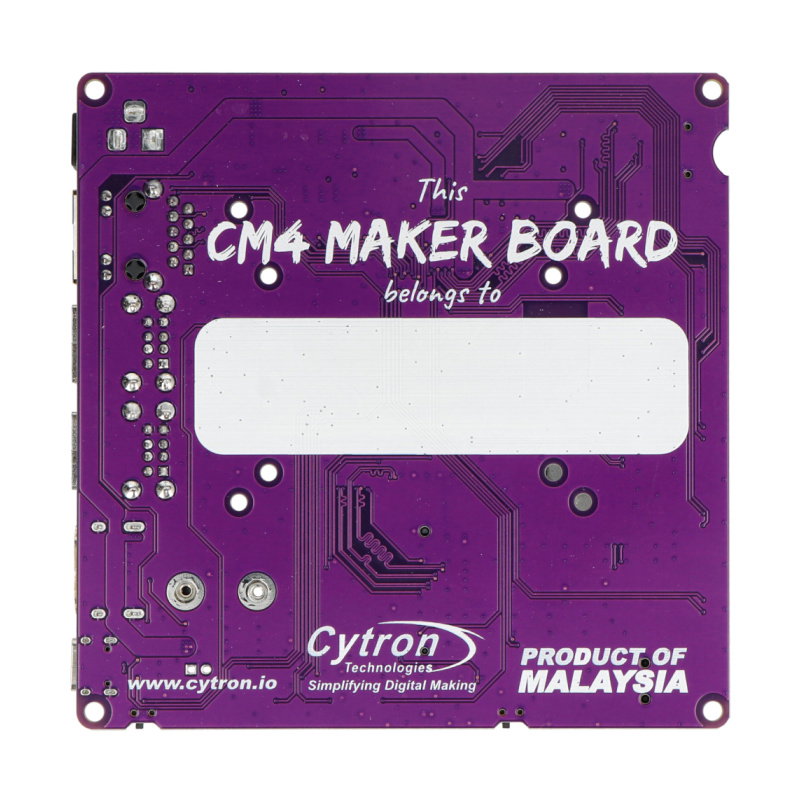

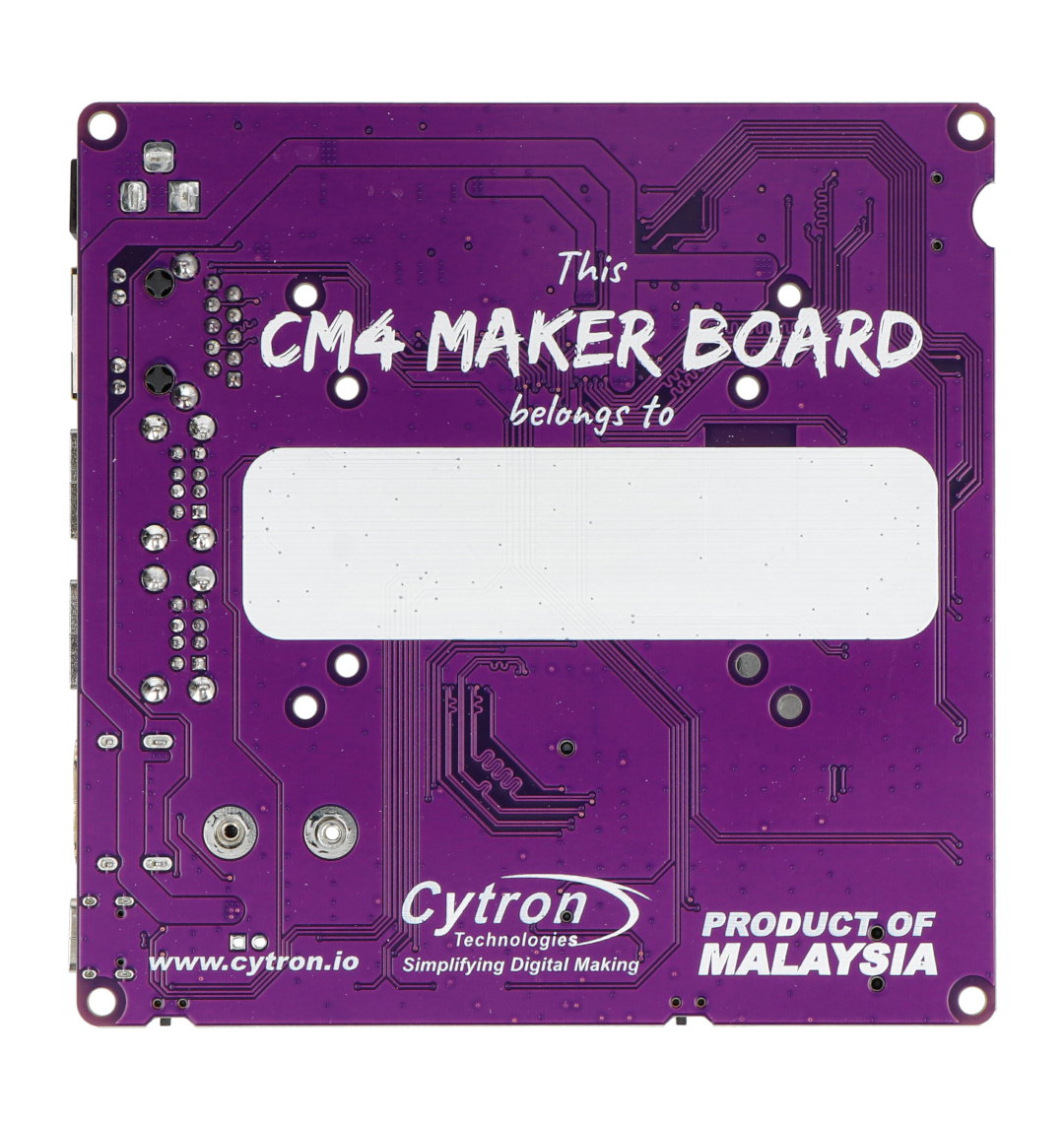

Auf der Unterseite des Boards ist Platz für eine Signatur.

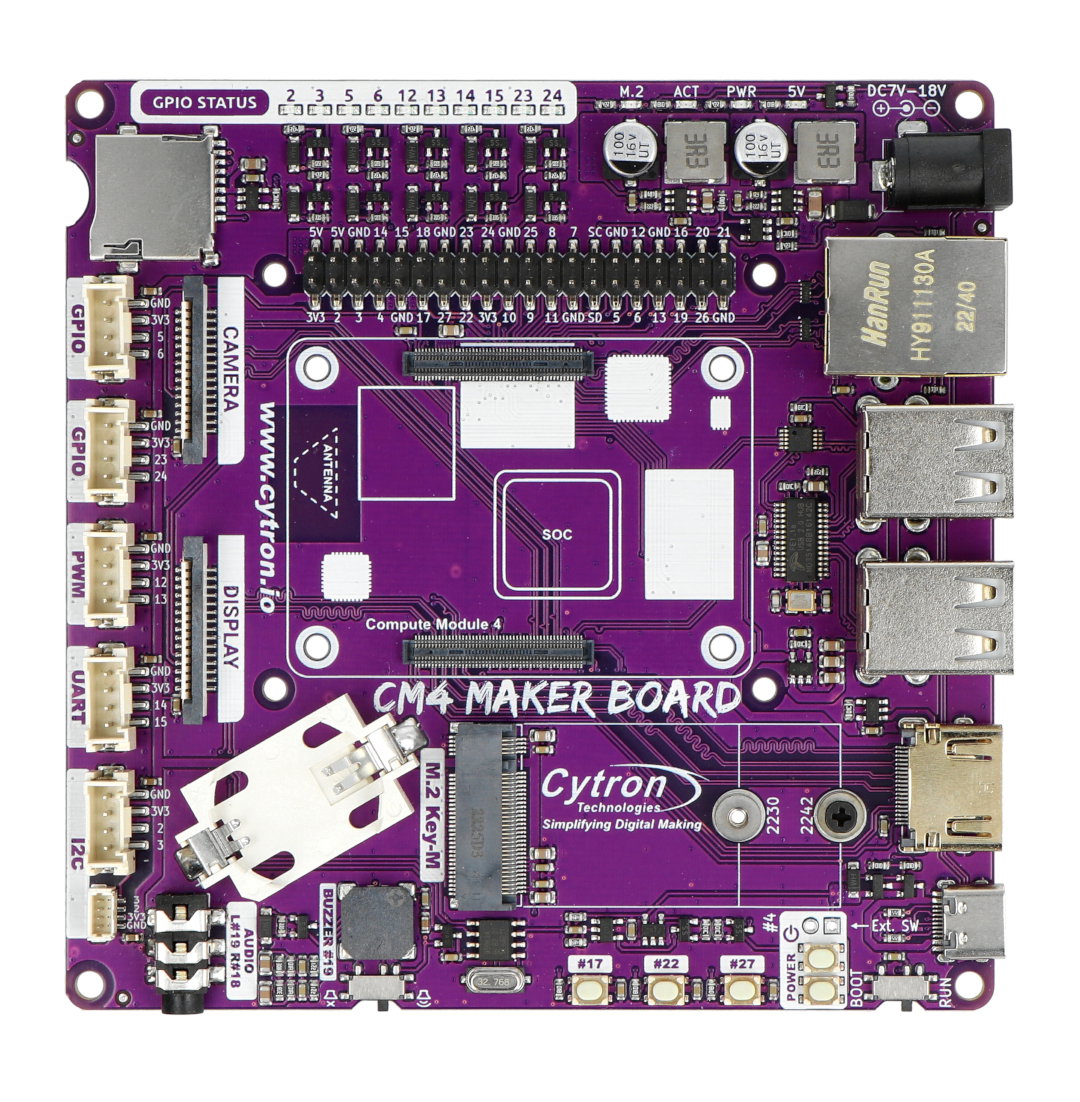

Das CM4 Maker Board ist mit vielen nützlichen Anschlüssen ausgestattet.

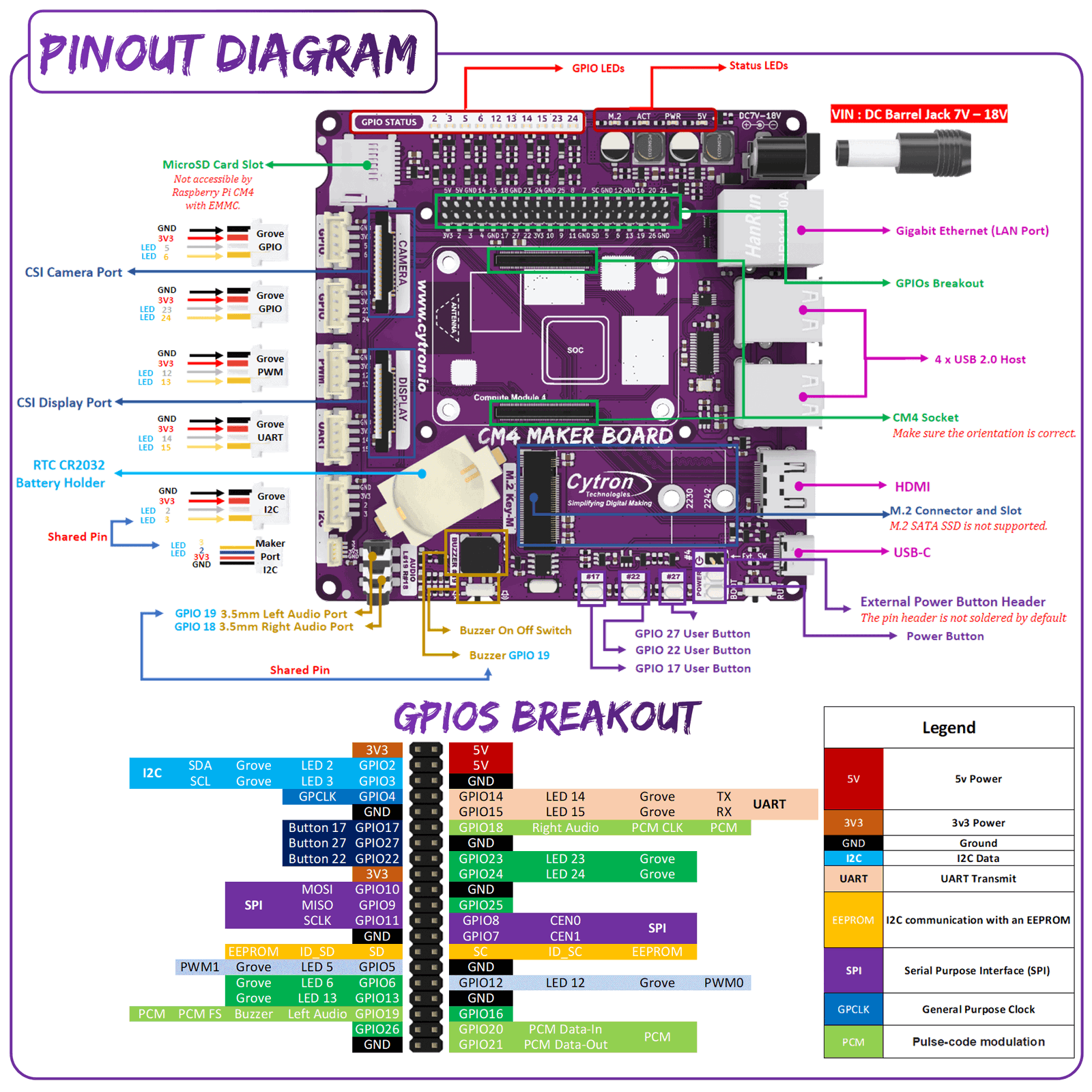

Die wichtigsten Pinbelegungen auf dem CM4 Maker Board
- Gigabit-Ethernet (LAN-Anschluss)
- 4 x USB 2.0 Typ A
- HDMI
- USB Typ C - kann auch für die Stromversorgung genutzt werden
- DC-Buchse - von 7 V bis 18 V
- M.2 - für Laufwerke und Erweiterungskarten
- 5 x Grove-Anschluss
- CSI- und DSI-Anschlüsse - für Kamera und Display
- Audio-Buchse 3,5 mm
- MicroSD-Kartensteckplatz
- GPIO-Anschlüsse - kompatibel mit Raspbery Pi HAT
Technische Daten des CM4 Maker Boards
| Zweck | Raspberry Pi Rechenmodul 4 |
|---|---|
| Stromzufuhr | DC-Buchse: 7 V bis 18 V USB Typ C: 5 V |
| Tasten | 3 x vom Benutzer zugängliche Tasten BOOT-Schalter Power-Taste |
| LEDs | 10 x GPIO-LED 4 x Status-LED |
| Zusätzliche Funktionen | Eingebauter Buzzer |
| RTC-Chip | PCF85063 |
| RTC-Batterie | CR2032-Batterieanschluss |
| Abmessungen der Karte | 104 x 110 mm |
| Montage | 4 Befestigungslöcher |
Verfügbare Anschlüsse | |
| Kamera-Anschluss | CSI |
| Video | DSI - Display-Anschluss HDMI - volle Größe |
| Audio | Klinke 3,5 mm |
| Speicherkarten | microSD |
| Speicher | M.2-Anschluss |
| Grove-Anschlüsse | 2 x GPIO 1 x PWM 1 x UART 1 x I2C |
| Maker-Anschluss | 4-poliger JST-SH-Anschluss |
| USB | 1 x USB 2.0 - Typ C 4 x USB 2.0 - Typ A |
| Vernetzung | Gigabit-Ethernet-Anschluss - RJ45 |
| GPIO-Ausgänge | Kompatibel mit Pi HAT Overlays |
Nützliche Links
| Name | Wert |
|---|---|
| Stromspannung aus | 7,0 V |
| Stromspannung Nieder | 18,0 V |
| UC - Ethernet | Ja |
| UC - PWM-Kanäle | 1 |
| UC - USB-Schnittstelle | 5x USB |
| UC - microSD | Ja |
| UC - HDMI-Anschluss | Ja |
| UC - I2C-Schnittstelle | Ja |
| UC - UART-Schnittstelle | Ja |
| UC - Stromanschluss | USB-Typ C |
| Breite | 12 cm |
| Höhe | 11,5 cm |
| Tiefe | 2,2 cm |
| Gewicht | 0,1 kg |
