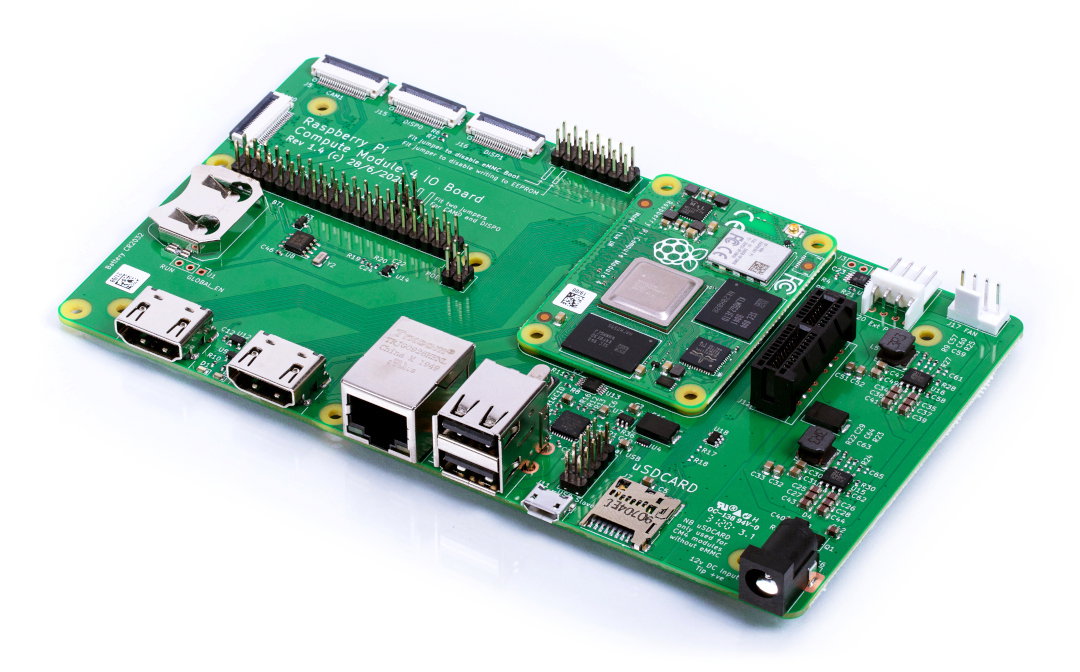

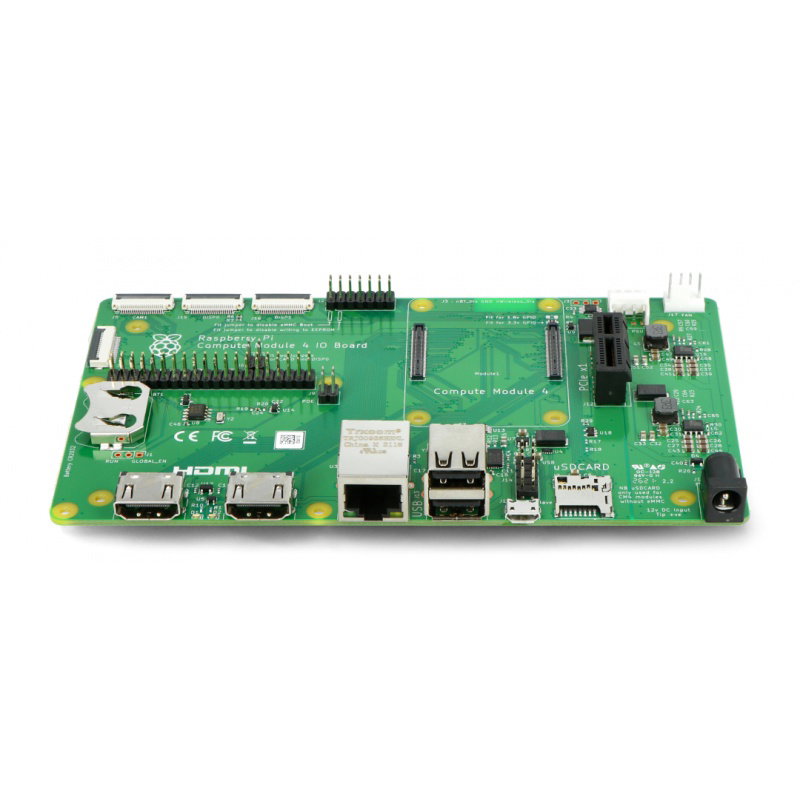

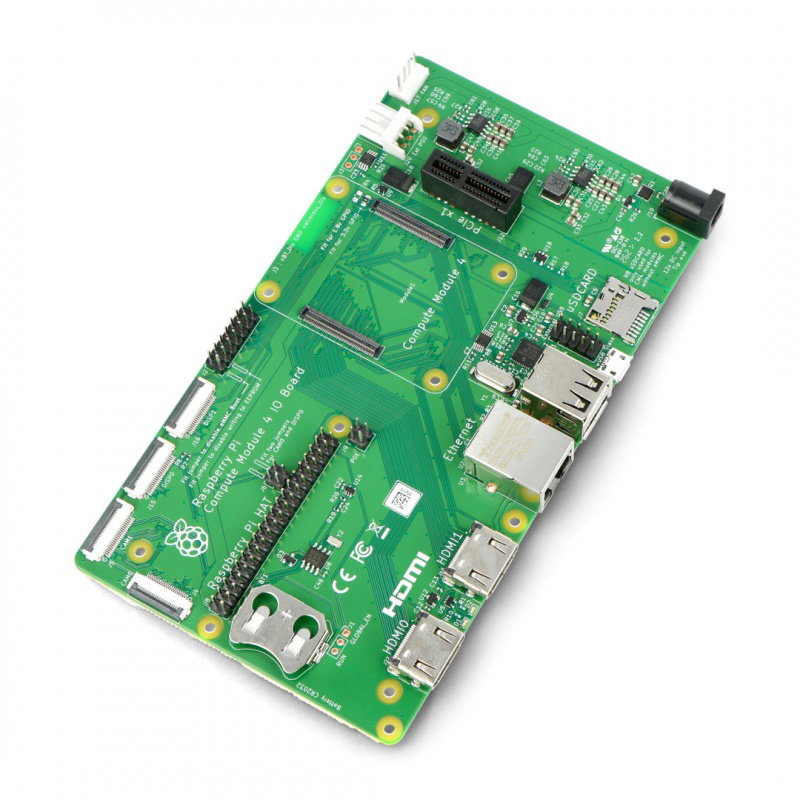

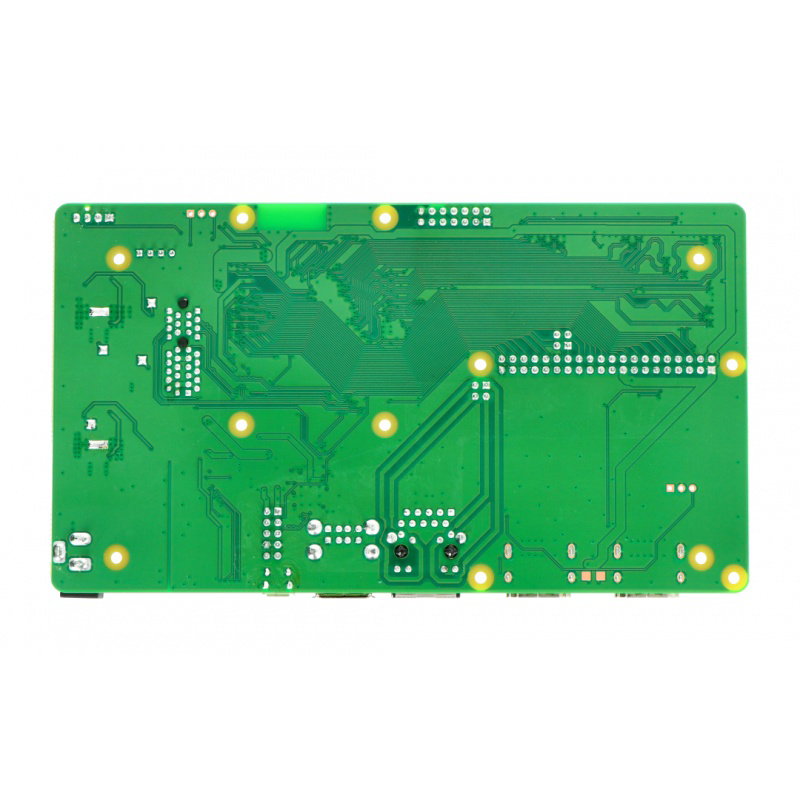

Produktbeschreibung: Raspberry Pi CM4IO - Erweiterungsboard für Raspberry Pi CM4 Compute Module 4
Das Erweiterungsmodul ist für die miniaturisierte Version des Raspberry Pi 4B in Form von Compute Module 4 Modulen ausgelegt . Es ermöglicht Ihnen, seine Anschlüsse zu den GPIO -Pins zu führen. Darüber hinaus verfügt es über zwei HDMI -Anschlüsse, Gigabit-Ethernet, zwei USB-Anschlüsse, DC-Buchse, Kamera- und Bildschirmanschlüsse, RTC und einen PCIe -Steckplatz.
Die Hauptmerkmale des CM4IO-Moduls
- Stromversorgung: 5 V bis 12 V
- 2x volle HDMI 2.0 Anschlüsse
- 2x MIPI DSI-Anschlüsse zum Anschluss von Bildschirmen
- 2x MIPI CSI-2 Anschlüsse zum Anschluss von Kameras
- 2x USB 2.0-Anschlüsse
- Gigabit-Ethernet-Anschluss mit PoE-Unterstützung (erfordert ein dediziertes PoE-HAT-Overlay)
- PCIe-Steckplatz 2
- MicroSD-Kartensteckplatz (zur Verwendung mit dem CM4 Lite-Modul)
- RTC-Batteriebuchse
- Abmessungen: 160 x 90 mm

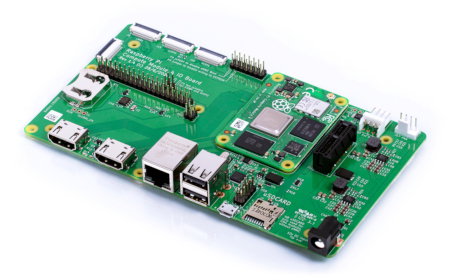

Das Raspberry Pi Compute Module 4 muss separat erworben werden.
Anordnung der Elemente.

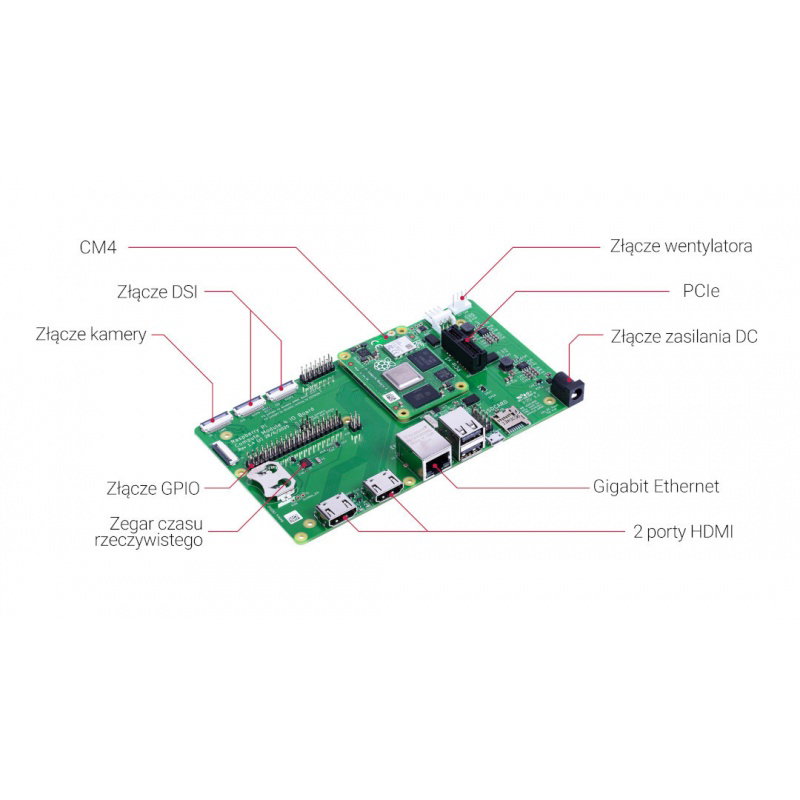

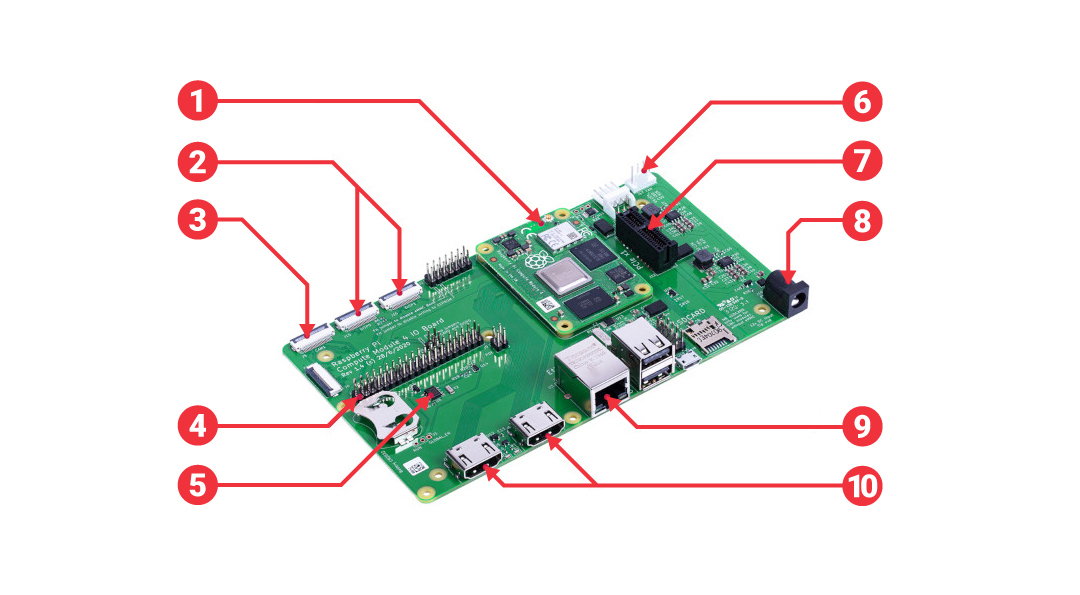

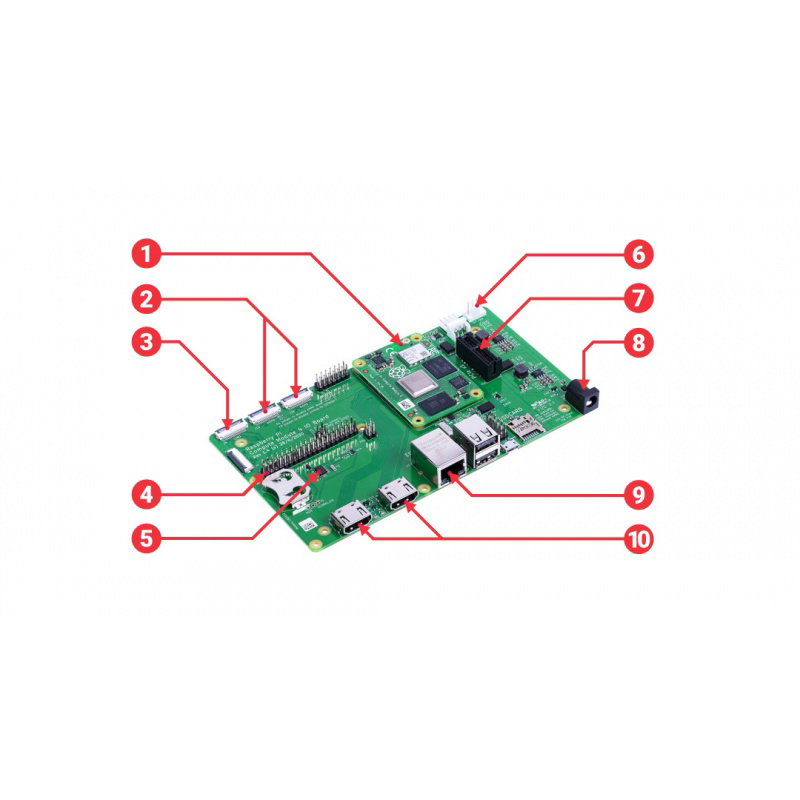

Platzierung von Elementen auf dem Raspberry Pi CM4IO
- Raspberry Pi Compute Module 4 (nicht enthalten)
- DSI-Anschluss
- Kameraanschluss
- GPIO-Anschluss
- RTC-Uhr
- Lüfteranschluss
- PCIe
- Gleichstromanschluss
- Gigabit-Ethernet-Anschluss
- HDMI-Anschlüsse
Projekttests basierend auf Raspberry Pi CM4 Compute Module 4
Der Prozess des Prototyping elektronischer Geräte kann sehr komplex sein, insbesondere wenn die Leiterplatte sehr komplex ist und neben reinen Hardwarekomponenten auch programmierbare Schaltkreise darauf erscheinen. Dann können wir neben der Überprüfung der korrekten Funktion der Hardware auch Fehler beheben, die möglicherweise auf Softwareebene, also im Programmcode der Zielanwendung, auftreten können. Das angebotene Testboard für Raspberry Pi CM4 Compute Module 4 Module ermöglicht Ihnen eine schnelle Überprüfung aller möglichen Funktionalitäten.
Was ist das Raspberry Pi CM4 Compute Module 4?
Das Raspberry Pi CM4 Compute Module 4 ist eine Miniaturversion des Raspberry Pi 4B-Computers. Die Platine dieses Moduls hat Abmessungen von nur 40mm x 55mm, also ähnlich wie beim Raspberry Pi Zero W. Compute Module 4 wurde für industrielle Anwendungen konzipiert, wo wir aufgrund der oft begrenzten freien Platzverhältnisse in Schaltschränken kein vollwertiges verbauen können -Größe Raspberry Pi 4B. Das CM4-Modul ist für den Einsatz in Rechenclustern ausgelegt.
