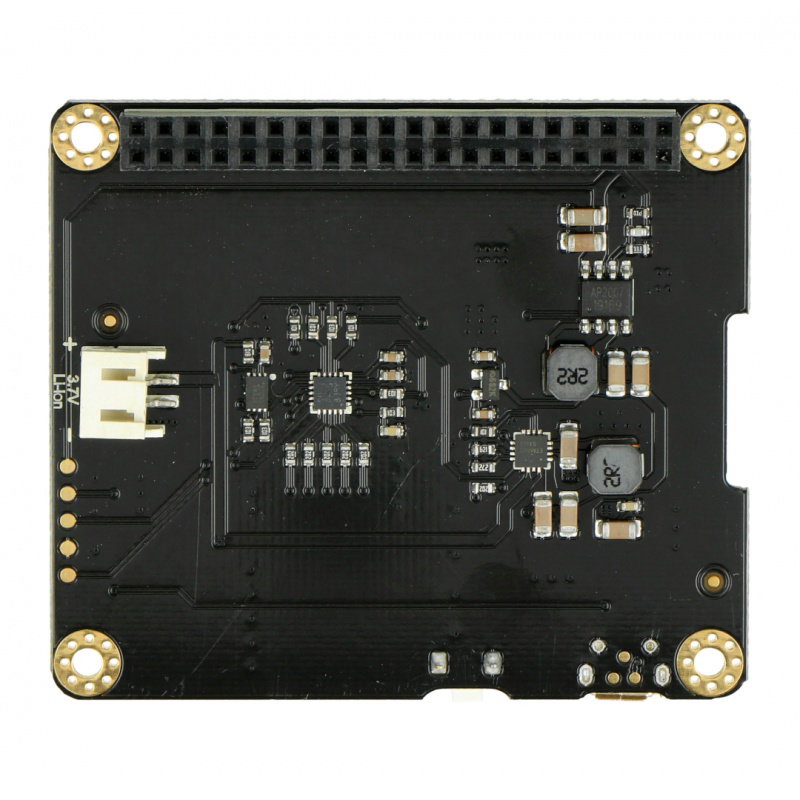

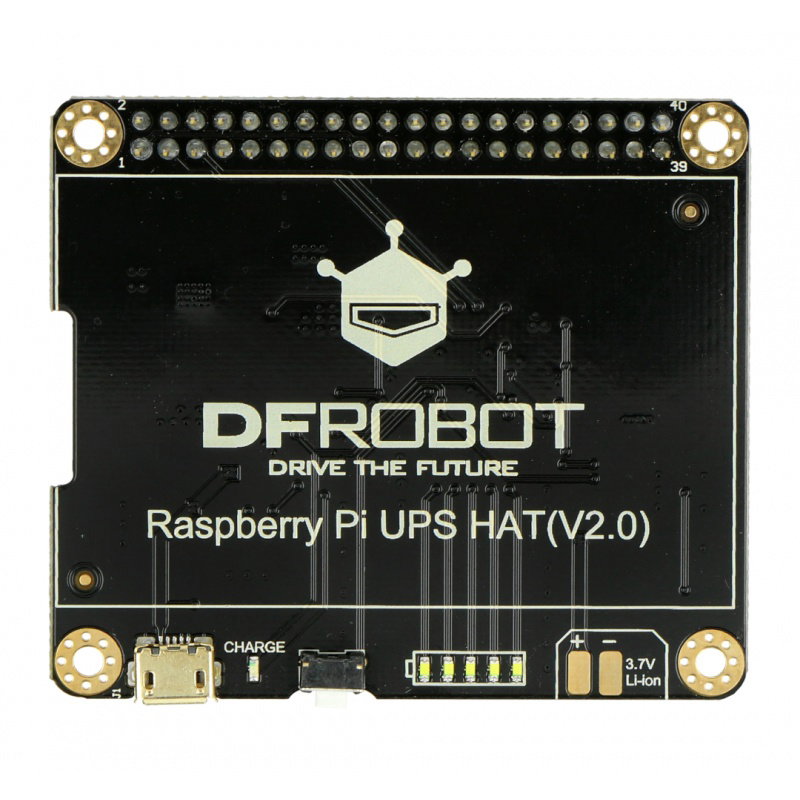

Produktbeschreibung: USV-Schild für Raspberry Pi - DFRobot DFR0494
Abschirmung für Raspberry Pi 3B / 2B / B + , die bei Stromausfall als Notstromversorgung fungiert. Die HAT-USV versorgt das Gerät für eine bestimmte Zeit mit der Li-Pol- Batterie, sodass Sie die erforderlichen Elemente speichern und das System sicher ausschalten können. Das Overlay kann auch in Projekten verwendet werden, die Mobilität erfordern. Als Stromquelle kann ein 3,7-V -Li-Pol-Akku verwendet werden.Das Modul verfügt über ein eingebautes Akkuladesystem, das nach dem Anschließen der Stromversorgung an den microUSB-Anschluss automatisch in den Lademodus wechselt. Die LED-Dioden auf der Platine informieren über den Ladezustand des Akkus .
Hauptmerkmale des UPS HAT-Overlays
- Standard-Raspberry-Pi-Anschluss zum Anschließen anderer Kappen.
- Maximaler Ausgangsstrom 2 A.
- Automatische Batterielade-/entladeumschaltung.
- 5 LEDs zur Anzeige der Batteriekapazität.
- Die Fähigkeit, Informationen über die Batterie über I2C zu lesen.
- Schutz von Lithium-Akkus vor Überladung/Entladung und Überhitzung.
- Rückspeiseschutz.
Gegenstand des Verkaufs ist ein Overlay, ein Raspberry Pi -Minicomputer und eine Batterie können separat erworben werden.
Das Produkt ist mit dem Raspberry Pi kompatibel
Der Hersteller hat ein Benutzerhandbuch für Raspberry-Pi-Benutzer vorbereitet.
Versorgungsspannung: von 4,5 V bis 5,5 V Spezifikation des USV-HAT-Moduls
- Stromschnittstelle: microUSB
- Maximaler Ladestrom: 1,6 A
- Batterieanschluss: JST 2-polig, 2 mm Abstand oder Lötpads
- Kompatible Batterien: Lithium 3,7 V
- Ausgangsspannung: 5V
- Maximaler Ausgangsstrom: 2 A.
- Kommunikationsschnittstelle: I2C
- Arbeitstemperatur: -40 °C bis 85 °C
- Befestigungslochabstand: 58 x 49 mm
- Abmessungen: 65 x 56 mm
Satz enthält
- 1x USV-HUT
- Satz Schrauben und Abstandshalter
USV-Schild für Raspberry Pi - DFRobot DFR0494
Mit der Notstromversorgung USV für den Raspberry Pi von DFRobot haben Sie auch bei Unterbrechung der Stromversorgung aus dem Netzwerk jederzeit Zugriff auf eine stabile Stromversorgung des Boards. Die Energiequelle bei plötzlichem Stromausfall ist ein 3,7 V Lithium-Polymer-Akku, der automatisch aufgeladen wird, wenn das Modul an das Stromnetz angeschlossen wird.
Es ist eine Lösung, die beispielsweise perfekt ist, wenn der Raspberry Pi in Sicherheitssystemen oder Gebäudeautomatisierungsanlagen sowie Servern und anderen Anwendungen verwendet wird, bei denen eine konstante Stromversorgung unabhängig vom Zugriff auf Strom aus dem Netzwerk aufrechterhalten werden muss .
Praktische Lösungen in der USV-Stromversorgung für Raspberry Pi
Das USV-Modul von DFRobot zur Notstromversorgung des Raspberry Pi ist mit vielen nützlichen Lösungen ausgestattet, die den Einsatz der Erweiterung erleichtern. Die Platine verfügt unter anderem über LEDs, die über den Ladezustand der angeschlossenen Batterie informieren, und über eine Reihe von Schutzfunktionen, einschließlich Schutz gegen Rückstrom oder Überladung.
Im Set mit dem UPS Raspberry Pi Hat Power Shield finden Sie auch ein Set Befestigungselemente. Links zur Website des Herstellers und eine ausführliche Bedienungsanleitung befinden sich im Abschnitt unterhalb der Beschreibung.
