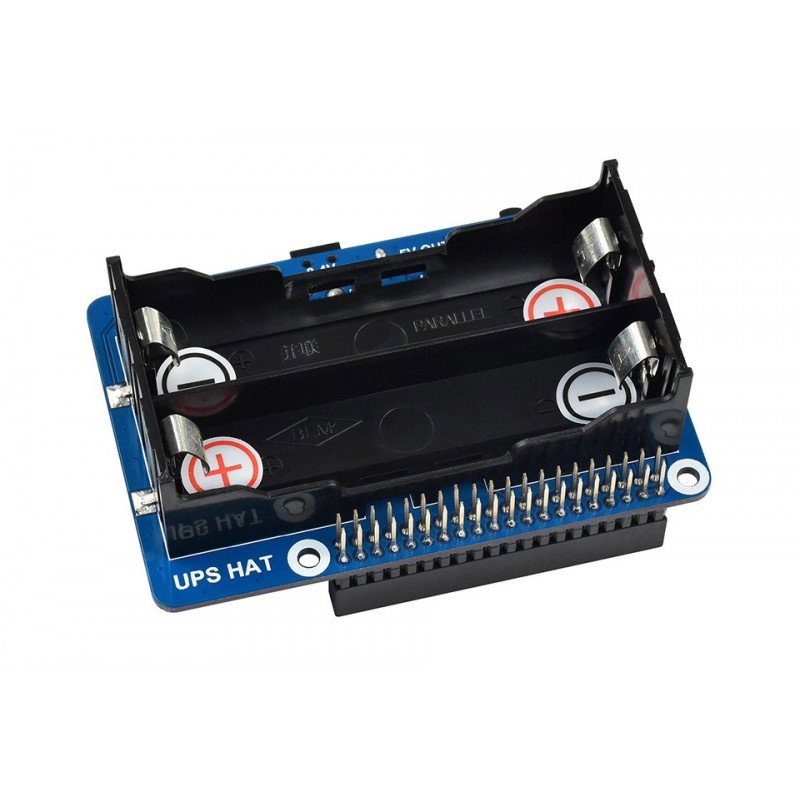

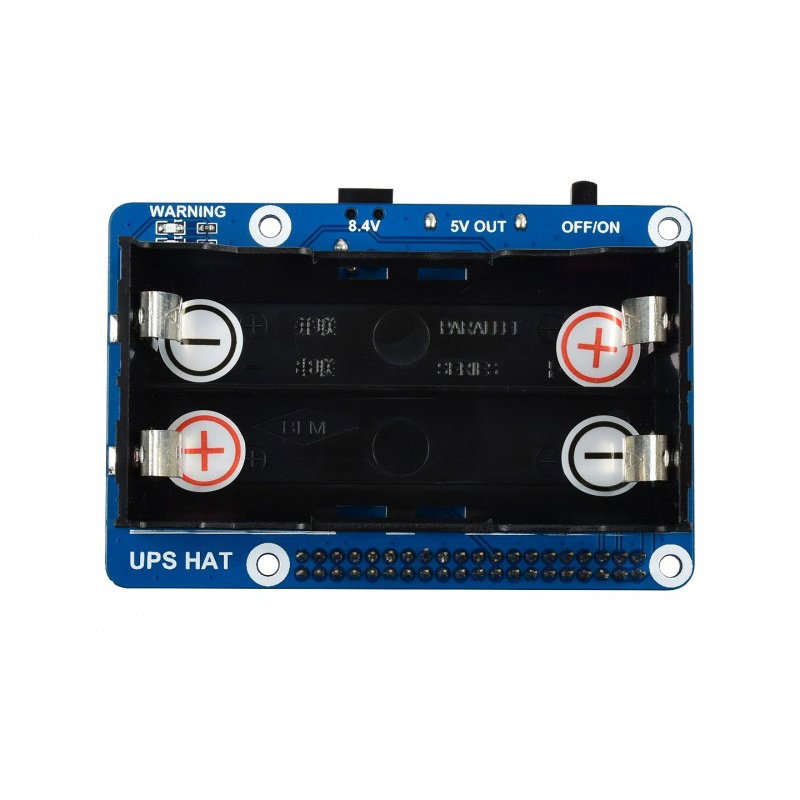

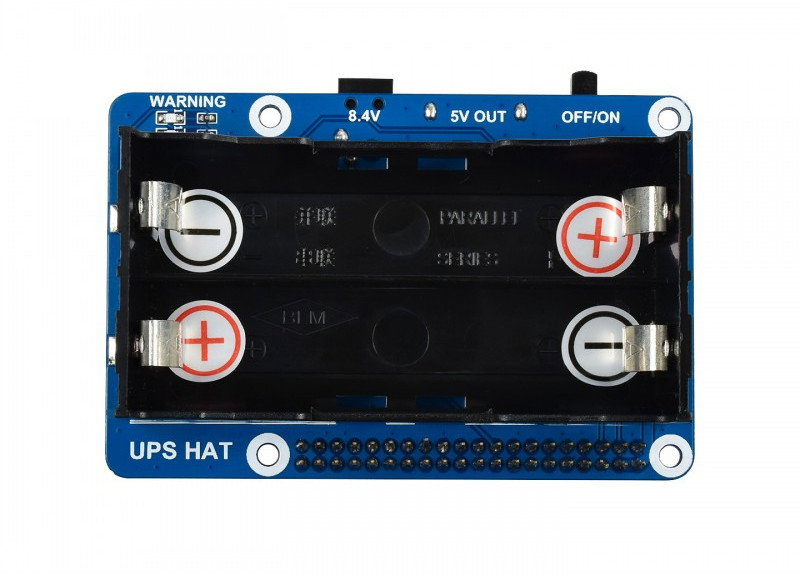

Produktbeschreibung: Unterbrechungsfreie Stromversorgung USV - Netzteil für Raspberry Pi - 5 V - Waveshare 18306
Eine unterbrechungsfreie Stromversorgung (USV ) in Form eines Overlays für den Raspberry Pi , die das Modul bei Stromausfall oder während einer Reise mit zusätzlicher Energie versorgt . Es wird mit zwei Li-Ion 18650 Akkus betrieben . Es verfügt über einen zusätzlichen ON / OFF-Netzschalter und einen USB-Anschluss vom Typ A. Das Kit enthält ein Netzteil .

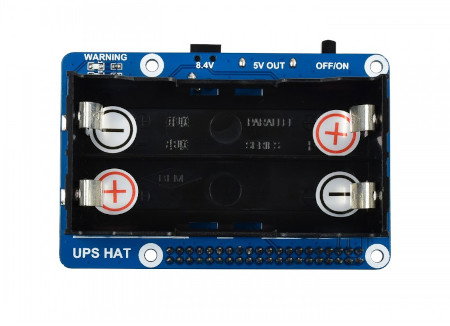

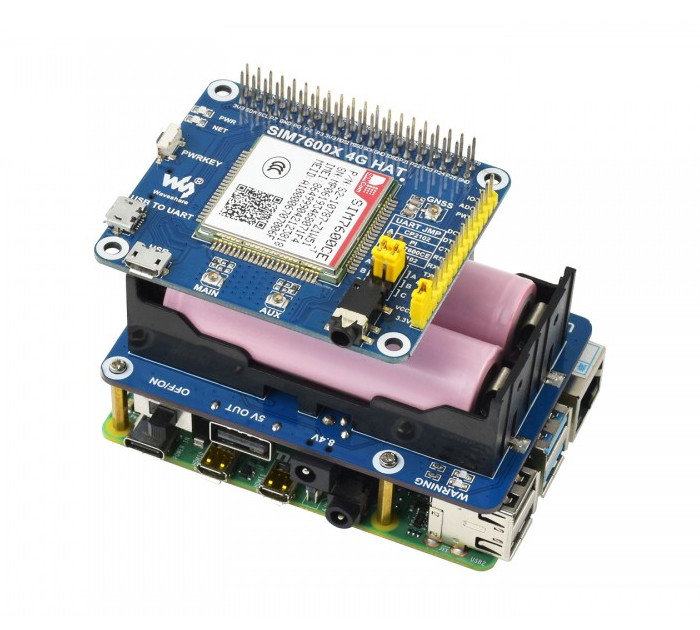

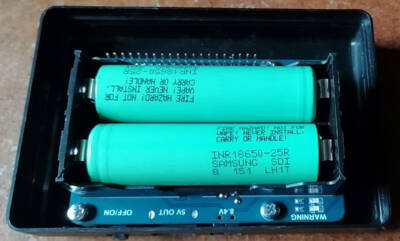

Power-Overlay, das Platz für zwei Li-Ion-Zellen bietet. Das Produkt ist mit dem Raspberry Pi kompatibel
Der Hersteller stellt eine Produkt-Wiki-Seite zur Verfügung, die eine Bedienungsanleitung und technische Dokumentation für einzelne Komponenten enthält.
Gegenstand des Verkaufs ist das Power Overlay. Raspberry Pi und Li-Ion 18650 Akkus müssen separat erworben werden.
Haupteigenschaften
- Es hat Ausgänge in Form von GPIO-Anschlüssen, die mit dem Raspberry Pi kompatibel sind
- Es verwendet den I2C-Bus für die Kommunikation

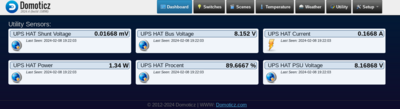

- Es ermöglicht Ihnen, Spannung, Strom, Leistung und Ladezustand der Batterien in Echtzeit zu überwachen
- Die Abdeckung umfasst einen Überlade- und Entladeschutz, einen Überstromschutz, einen Kurzschlussschutz sowie einen Schutz gegen Batterieverpolung und eine Ausgleichsladefunktion
- Eingebauter 5V-Regler

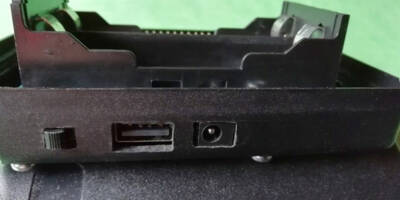

- Ausgestattet mit einem USB-Anschluss , mit dem Sie andere Boards, nicht nur den Raspberry Pi, bequem mit Strom versorgen können
- Das Bedienfeld verfügt über eine EIN/AUS- Taste zur manuellen Steuerung des Overlays
- Das Kit enthält die erforderlichen Programmierressourcen und ein Benutzerhandbuch
Beschreibung der wichtigsten Erkenntnisse

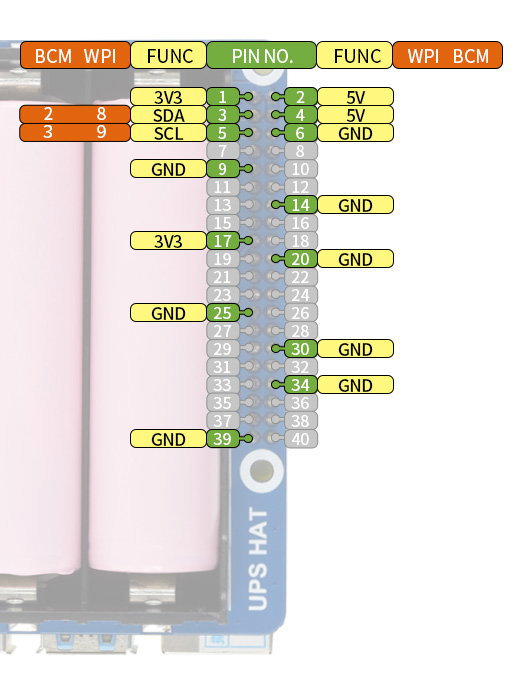

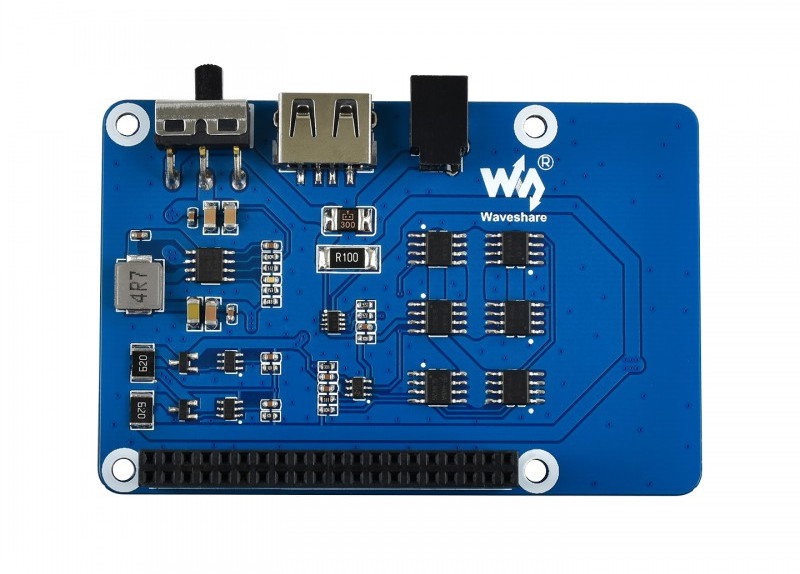

Die Kappe verfügt über 40 GPIO-Anschlüsse , über die sie mit dem Minicomputer Raspberry Pi verbunden wird. Zu den wichtigsten gehören:
- 3V3 - Stromversorgungsstift 3,3 V
- 5V - 5V Stromanschluss
- GND - Erdungsstift des Systems
- SDA - Datenausgangspin des I2C-Busses
- SCL - Pin des Taktausgangs des I2C-Busses
Das Overlay enthält 40 GPIO-Pins.

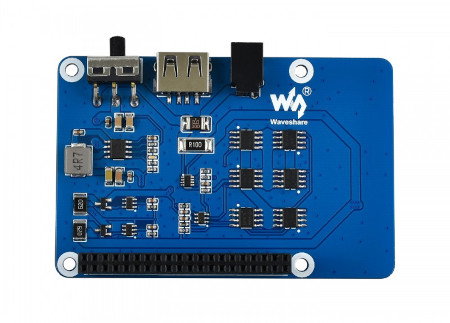

Die Abdeckplatte hat Befestigungslöcher mit einem Durchmesser von 3 mm.
Technische Spezifikationen
- Ausgangsspannung: 5V
- Leistungsparameter: 8,4 V / 2 A (Netzteil im Lieferumfang enthalten)
- Kommunikationsschnittstelle: I2C
- Unterstützter Akku: Li-Ion 18650 (nicht enthalten)
- Anzahl der Zellen: 2
- Schlussfolgerungen: GPIO-Anschlüsse kompatibel mit dem Raspberry Pi
- Anschluss: USB Typ A
- Abmessungen: 56 x 85 mm
- Durchmesser Befestigungsloch: 3 mm
Unterbrechungsfreie Stromversorgung USV - Netzteil für Raspberry Pi - 5 V - Waveshare 18306
Das Netzteil für den Raspberry Pi 5 V von Waveshare verfügt über eine eingebaute USV. Dadurch kann die Erweiterung sowohl zur Stromversorgung, beispielsweise während des Transports, als auch zum Schutz der Hauptplatine vor den Auswirkungen plötzlicher Stromausfälle genutzt werden.
Darüber hinaus verfügt das Board über eine praktische EIN / AUS-Taste, mit der Sie den Strom ein- und ausschalten können, sowie über eine Reihe von Schutzsystemen, die unter anderem vor Überspannung, Kurzschluss oder Verpolung von Batterien schützen.
Multifunktionales Netzteil für den Raspberry Pi Hat
Durch die Verwendung des Raspberry Pi Power Shield mit einer USV von Waveshare können Sie einen ständigen Zugang zu Elektrizität und einen Schutz vor einem plötzlichen Stromausfall gewährleisten. Die Erweiterung ermöglicht auch eine genaue Echtzeitüberwachung der Stromversorgungsparameter.
Weitere Informationen zu diesem Raspberry Pi Hat Power Shield finden Sie auf der Website des Herstellers und auf der Wiki-Seite des Produkts, auf die im Abschnitt „Nützliche Links“ unterhalb der Beschreibung verwiesen wird. Dort ist auch das Platinendiagramm verfügbar.
