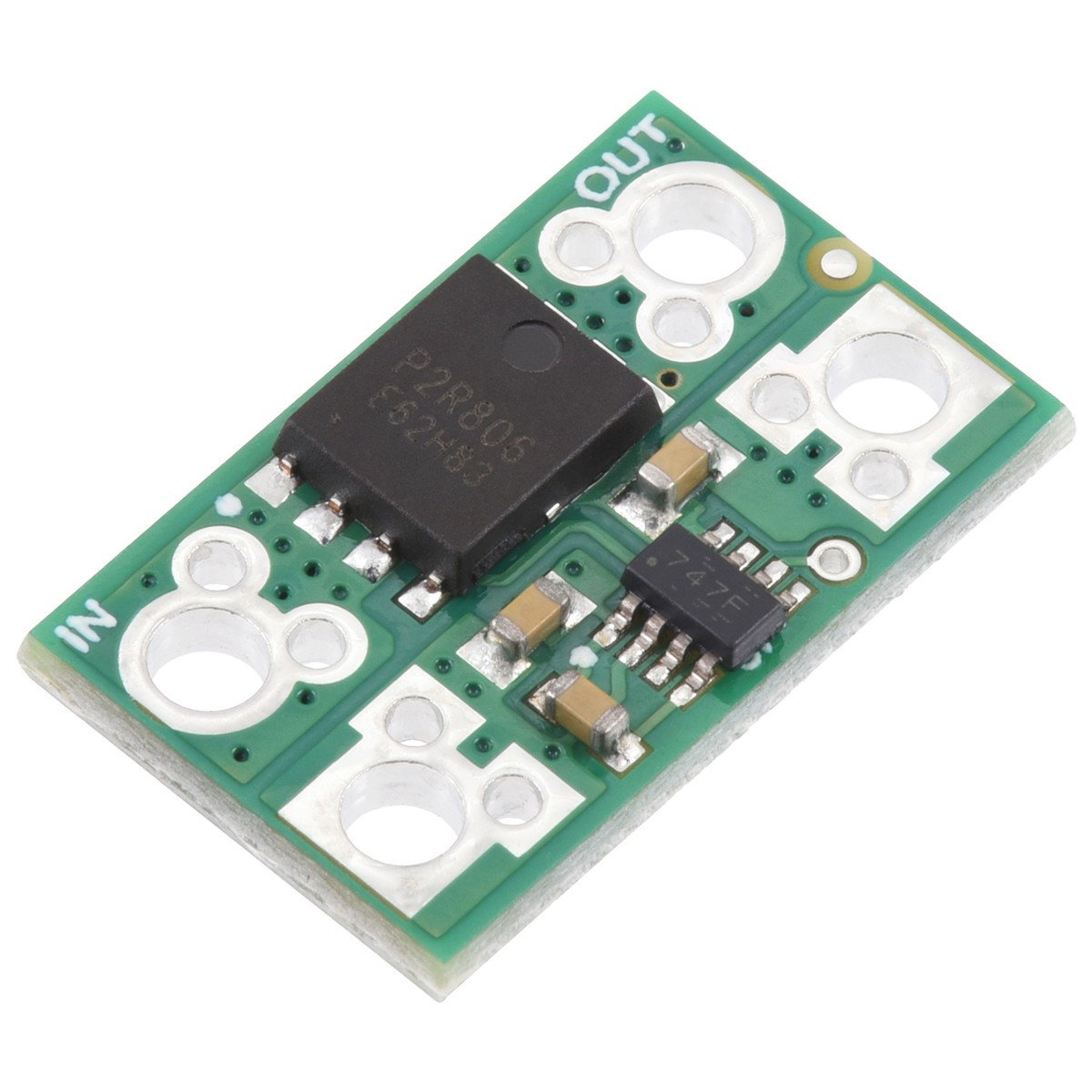

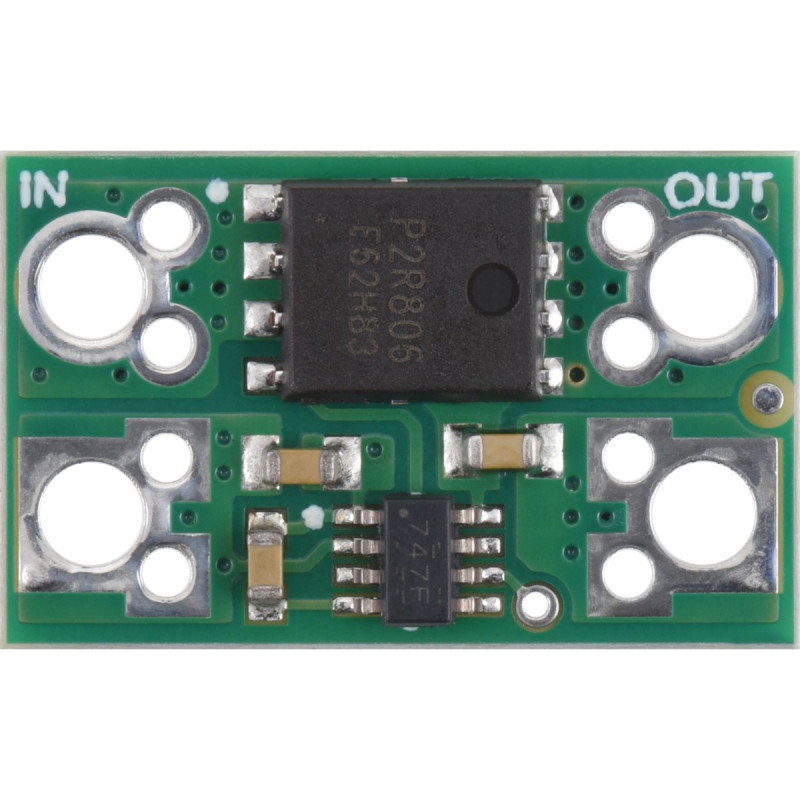

Verpolungsschutzmodul mit Ideal-Dioden-Funktion 4-60V 20A - Pololu 5388
Verpolungsschutz bis -60 V mit Ideal-Dioden-Funktion: Pololu-Modul für 20 A Dauerstrom.
- Betriebsspannung 4-60 V
- Widerstand des Strompfads ca. 3 mΩ
- Sperrt den Strom vom Verbraucher zur Quelle
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Ein Anschlussfehler zerstört Ihre Schaltung nicht
Pololu Ideal Diode Reverse Voltage Protector schalten Sie zwischen Versorgung und Verbraucher, und das Modul sperrt verpolte Akkus oder Netzteile, selbst bei -60 V. Bei richtigem Anschluss fließt der Strom durch einen MOSFET-Transistor mit einem Widerstand unter 3 mΩ, sodass das Modul fast keine Spannung verliert und dauerhaft bis zu 20 A führt, einige Sekunden lang sogar ca. 50 A.
Diese Version arbeitet wie eine ideale Diode: Sie sperrt auch den Strom, der vom Verbraucher zurück zur Quelle fließt. Das ist nützlich, wenn Sie mehrere Stromquellen verbinden oder verhindern möchten, dass sich die Kondensatoren des Verbrauchers in das Netzteil entladen. Die großen Bohrungen passen für ARK-Klemmen mit 5 mm Rastermaß und Leitungen bis 14 AWG.
Pololu Verpolungsschutz-Platine
Botland ist offizieller Distributor der Elektronik und Robotikteile von Pololu. Unzählige Roboter enthalten in ihrer Konstruktion mindestens eine Komponente dieser Marke. Unser Team garantiert, dass alle gezeigten Pololu-Produkte Originalware sind.
bis -60 V
Schutz vor Verpolung
20 A
Dauerstrom, ca. 50 A für einige Sekunden
4-60 V
Betriebsspannung
< 3 mΩ
Widerstand des Strompfads
Die richtige Wahl für Sie?
Eine gute Wahl, wenn:
- ein Gerät vor dem verpolten Anschluss eines Akkus oder Netzteils bis 60 V schützen
- einen geringen Spannungsabfall bei hohem Strom benötigen, bis 20 A
- den Strom vom Verbraucher zur Quelle sperren möchten
Erwägen Sie eine andere Option, wenn:
- mit einem geringeren Strom auskommen: siehe Pololu-Schutzmodul 4-75 V 8 A
- die Versorgung auch per Taste einschalten möchten: wählen Sie den Pololu Push MOSFET SV Schalter 4,5-40 V/4 A
Technische Daten
| Parameter | Wert |
|---|---|
| Typ | Verpolungsschutzmodul mit Ideal-Dioden-Funktion |
| Betriebsspannung | 4-60 V (nach dem Start ab 3,2 V funktionsfähig) |
| Schutz vor Verpolspannung | bis -60 V |
| Strom | 20 A dauerhaft, ca. 50 A für einige Sekunden |
| Pfadwiderstand | ca. 3 mΩ |
| Rückstromsperre | ja |
| Baustein | Ideal-Dioden-Controller LM74700-Q1 und N-Kanal-MOSFET-Transistor |
| Anschlüsse | große Bohrungen für ARK-Klemmen 5 mm oder Leitungen bis 14 AWG, kleine Bohrungen im Rastermaß 2,54 mm |
| Zusätzlich | Lötpads für eine optionale TVS-Diode im SMB-Gehäuse |
| Abmessungen | 11,1 x 17,8 mm |
| Im Lieferumfang | Modul ohne Anschlussklemmen |
| Hersteller | Pololu (Nummer 5388) |
Wussten Sie schon?
Eine Diode, an der fast keine Spannung abfällt
Eine gewöhnliche Schutzdiode nimmt einen Teil der Spannung weg und erwärmt sich bei hohem Strom. Hier übernimmt ein MOSFET-Transistor mit einem Widerstand von ca. 3 mΩ die Rolle der Diode, sodass bei 20 A der Spannungsabfall nur ca. 0,06 V beträgt.
Quelle: Pololu: Produktseite
Häufige Fragen
Wie schließe ich das Modul an?

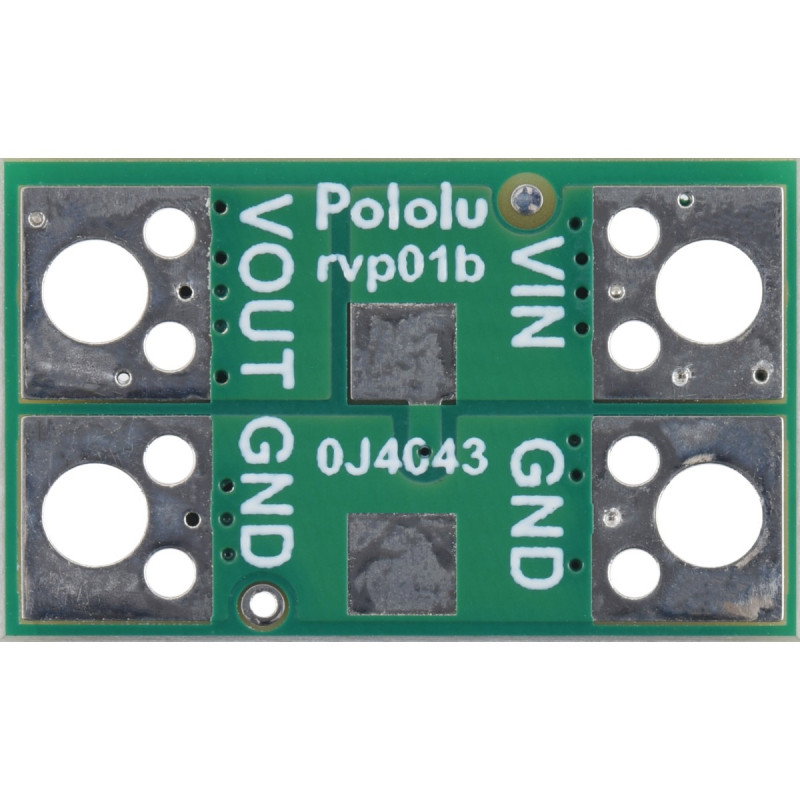

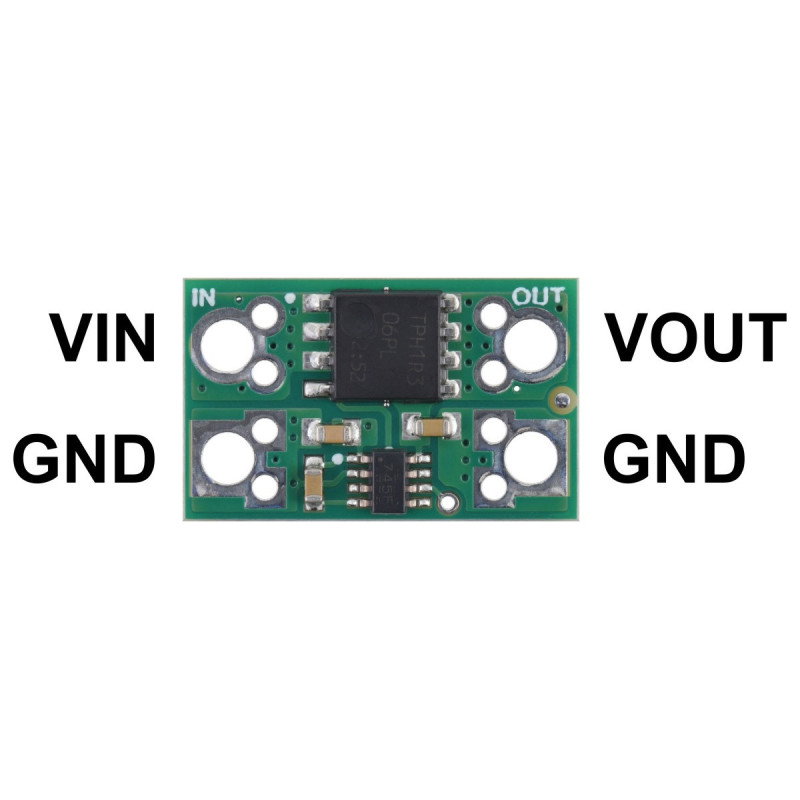

Die Versorgung schließen Sie an VIN und GND an, den Verbraucher an VOUT und GND. Bei falsch herum angeschlossener Versorgung lässt das Modul einfach keine Spannung durch.
Kann ich es mit einem Motortreiber an einem Akku verwenden?
Besser nicht. Diese Version sperrt den Rückstrom, und beim Bremsen gibt der Motor Energie an den Akku zurück. Für solche Anwendungen empfiehlt der Hersteller die Version ohne Rückstromsperre.
Sind Schraubklemmen im Lieferumfang enthalten?
Nein. Die auf einigen Herstellerfotos sichtbaren Schraubklemmen und Pins sind nicht im Lieferumfang enthalten.
