Produktbeschreibung: LED-Matrix 8x8 + Treiber MAX7219 - klein 32 x 32 mm
Das Set beinhaltet ein Display in Form einer 8 x 8 LED-Matrix mit einem Treiber und den notwendigen passiven Elementen. Das Steuerungssystem MAX7219 kommuniziert über den SPI-Bus, was bedeutet, dass es einfach mit Mikrocontrollern, einschließlich AVR, und Arduino -Modulen betrieben werden kann. Beschreibung mit einer Bibliothek und einem Beispielprogramm für Benutzer der Arduino- Plattform finden Sie unter diese Adresse . Den Abschluss bilden die beliebten Goldpin-Steckverbinder (Rastermaß 2,54 mm), die den Anschluss des Sensors über Kabel oder das direkte Aufstecken auf das Steckbrett ermöglichen.
Matrixspezifikation
- Versorgungsspannung: 5V
- LED-Matrix 8 x 8
- Kommunikationsschnittstelle: SPI
- LED-Farbe: rot
- Modulabmessungen 50 x 32 mm
- Matrixabmessungen: 32 x 32 mm
Inbegriffen
- Leiterplatte mit MAX7219-Treiber und 8x8-Dies
Das Kit erfordert kein Löten. Es ist gebrauchsfertig. |

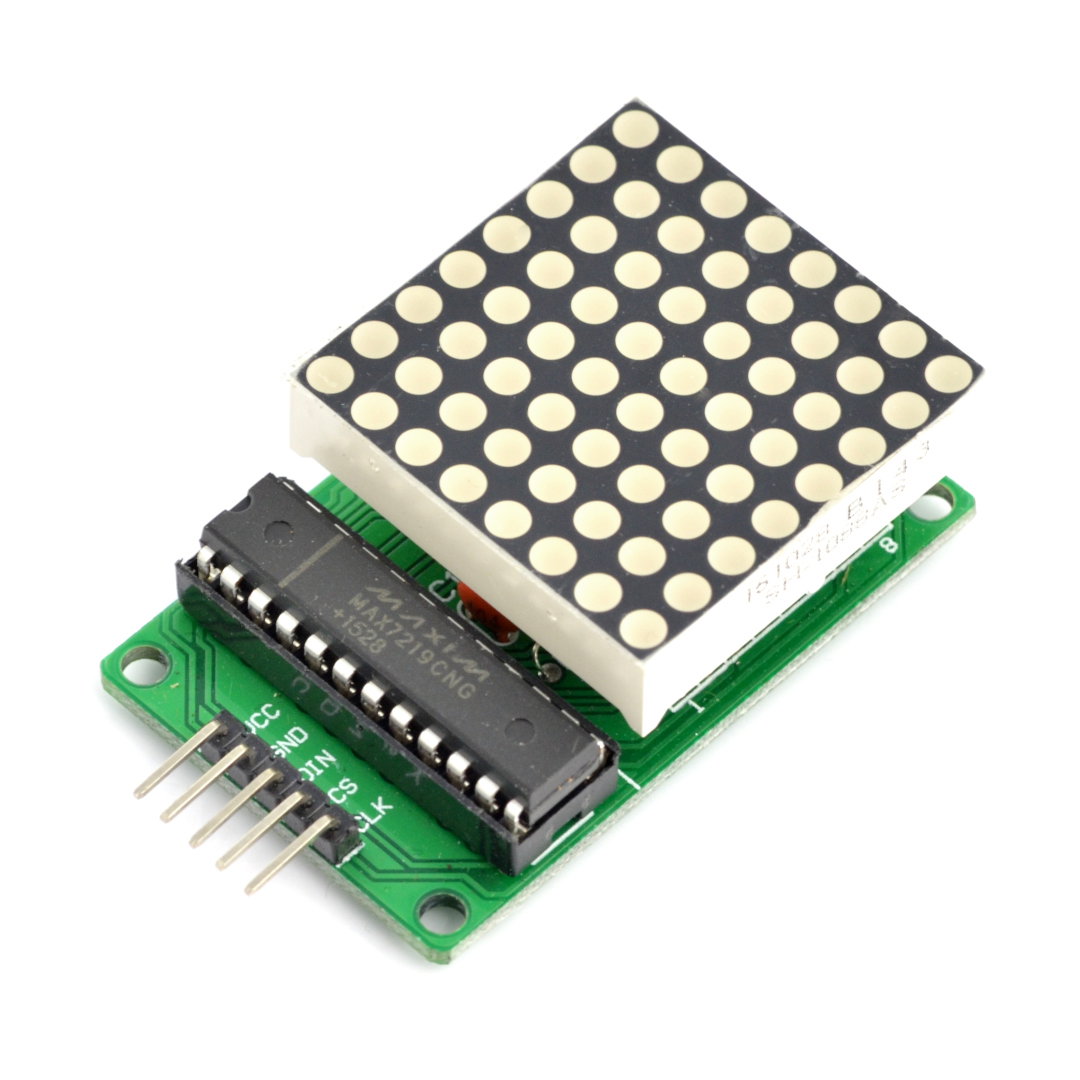

Um das Modul mit Arduino über die Bibliothek zu betreiben, verbinden Sie: DIN - PIN 12, CLK - PIN 11, CS - PIN 10.
