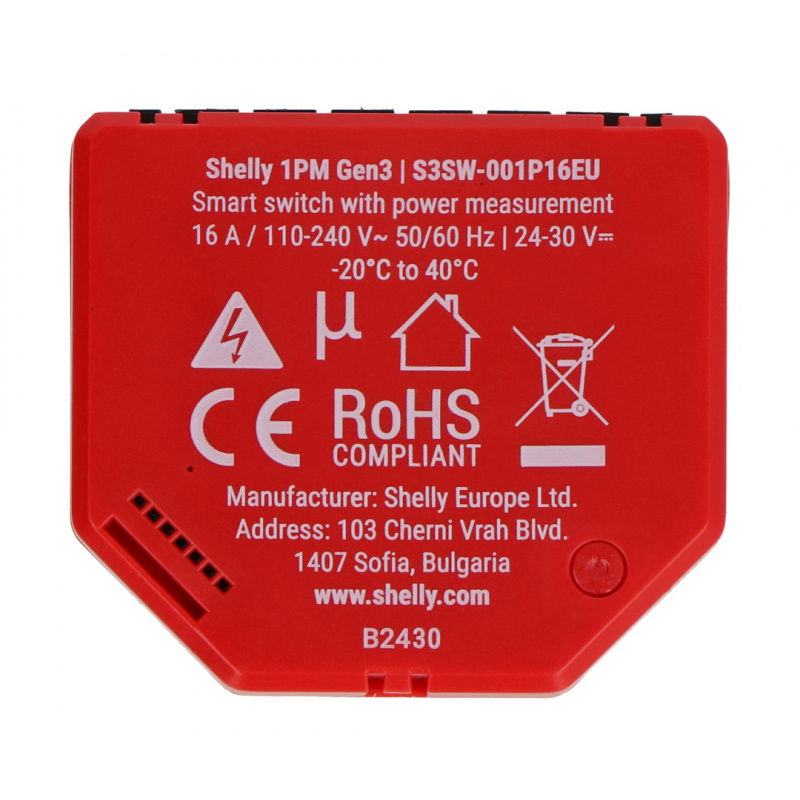

Produktbeschreibung: Shelly 1PM Gen3 - 1-Kanal-Indukt-Relais / Controller - WiFi / Bluetooth mit Energiemessung - Android / iOS App - 4 Stk.
Das Shelly 1PM Gen3 ist ein kompaktes Einkreisrelais, das es Ihnen ermöglicht, Geräte von 110 V bis 240 V AC oder 24 V bis 30 V DC fernzusteuern und ihren Energieverbrauch zu überwachen. Dank seiner WiFi- und Bluetooth-Konnektivität kann es problemlos in Hausautomationssysteme wie Google Assistant, Alexa oder Samsung SmartThings integriert werden, um eine Sprachsteuerung und Automatisierung zu ermöglichen. Der Shelly 1PM Gen3 kann in Standard-Elektrodosen, hinter Steckdosen oder an anderen Orten mit begrenztem Platzangebot installiert werden. Das Relais arbeitet sowohl lokal als auch in der Cloud, und der neue ESP-Shelly-C38F-Prozessor und 8 MB Speicher sorgen für einen schnellen und stabilen Betrieb. Mit einem 4er-Set können Sie Ihr System im ganzen Haus erweitern - von der Beleuchtung über die Heizung bis hin zu Bürogeräten.
Shelly 1PM Gen3 - 1-Kanal-Indukt-Relais / Controller - WiFi / Bluetooth mit Energiemessung - Android / iOS App - 4 Stück

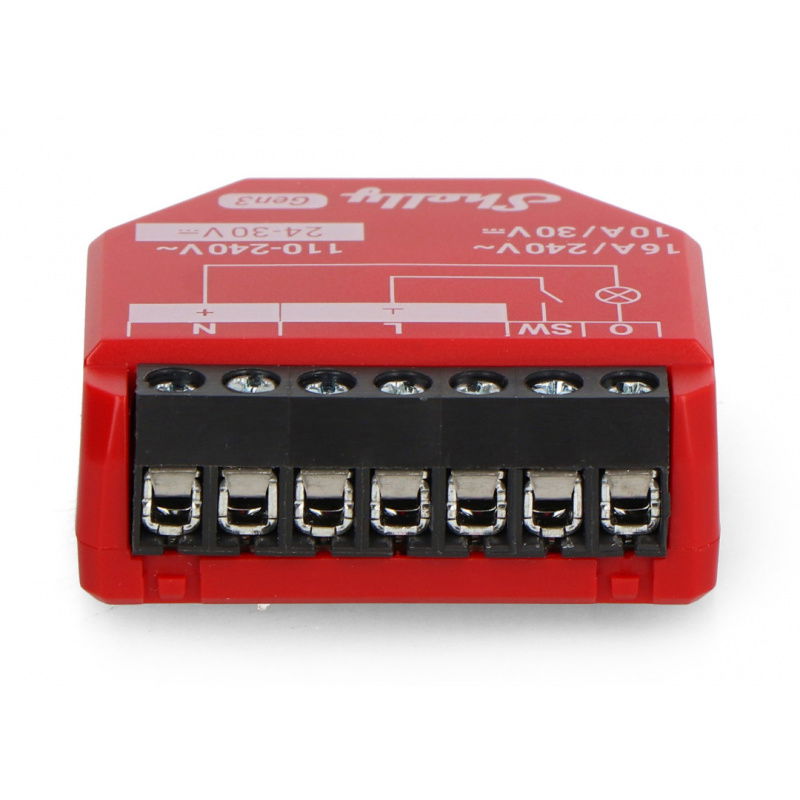

Das Relais hat Schraubanschlüsse für die Kabelmontage.
Hauptmerkmale des Shelly 1PM Gen3
- WiFi 802.11 b/g/n und Bluetooth 4.2 Konnektivität
- Steuerung eines einzelnen Stromkreises mit bis zu 16 A
- Integrierte Energiemessung - Amperemeter, Voltmeter und Temperatursensor
- WiFi-Signalverstärker und BLE-Gateway-Funktion
- Unterstützung für Skripte, Webhooks, MQTT und KNXnet/IP Protokoll
- Zeitpläne und Szenen zur Automatisierung von Geräten
- Cloud- oder lokale Netzwerkfähigkeit
- Sicherer Betrieb - Überhitzungs-, Überlast- und Überspannungsschutz
- Kompatibel mit Amazon Alexa, Google Home, Samsung SmartThings
Anschlussplan für Shelly 1PM Gen3 Modul

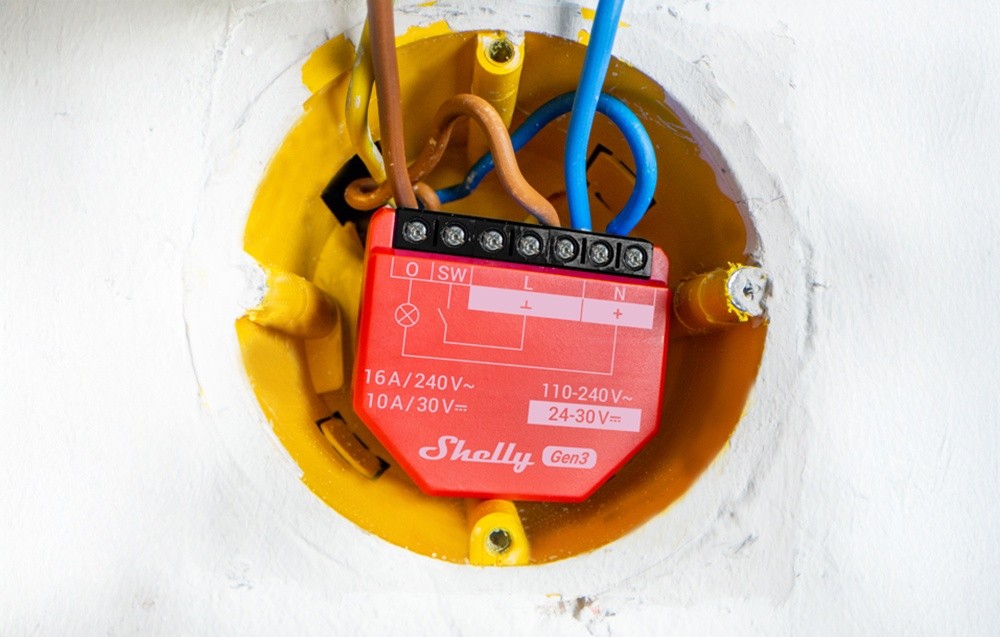

Bevor Sie das Shelly 1PM Modul anschließen, schalten Sie den Stromkreis aus, in dem es installiert werden soll. Stellen Sie sicher, dass es an einem sicheren, wettergeschützten Ort und außerhalb der Reichweite von Unbefugten platziert wird.
Das Modul ist mit sechs Schraubanschlüssen ausgestattet, an die Sie die Drähte mit einem Schraubendreher anschließen können. Im Folgenden finden Sie eine Beschreibung der einzelnen Anschlüsse:
- O: potentialfreier Ausgang
- L1 / L: Versorgung 230 V AC (oder 24 V bis 30 V DC), Pluspol
- SW: Schalteingang, der den Ausgang O steuert
- Debug-Port: dient zur Diagnose und zum Testen des Moduls.
Denken Sie immer daran, bei der Arbeit mit elektrischen Geräten Vorsicht walten zu lassen.

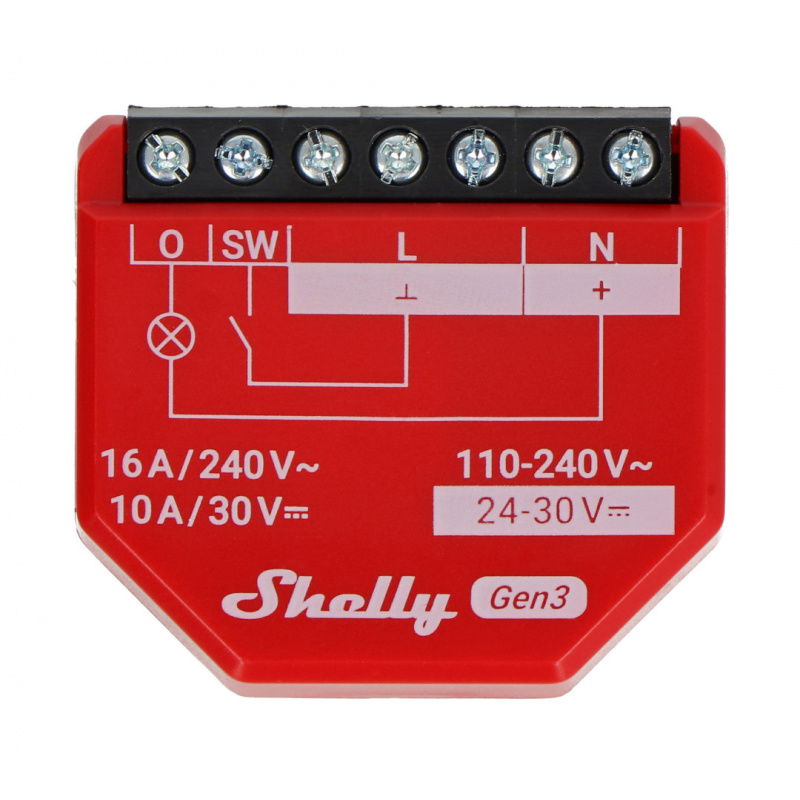

Schaltplan für das Modul.
Das Relais benötigt kein zusätzliches Tor.
Warum einen Satz von 4 Shelly 1PM Gen3-Relais kaufen?
Das Shelly 1PM Gen3 Set mit 4 Relais ist die perfekte Lösung für Personen, die mehrere Stromkreise in ihrem Haus oder Büro umfassend automatisieren möchten. Mit dem Set können Sie vier verschiedene Geräte oder Zonen unabhängig voneinander steuern - ohne einzelne Module kaufen zu müssen. Der Kauf eines Pakets bedeutet auch einen niedrigeren Stückpreis, eine einfachere Konfiguration und eine konsistente Integration in das gesamte Shelly-Ökosystem. Eine Investition, die sich durch Komfort und Energieeinsparungen auszahlt.
Technische Daten des Relais
- Versorgungsspannung: 110 V bis 240 V AC / 24 V bis 30 V DC
- Stromverbrauch: < 1,2 W
- Steuerausgangstyp: Relais
- Maximale Schaltspannung AC: 240 V
- Maximale Schaltspannung DC: 30 V
- Maximale AC-Last: 16 A
- Maximale DC-Last: 10 A
- WiFi-Protokoll: 802.11 b/g/n, 2,4 GHz-Band
- Bluetooth-Protokoll: 4.2
- WiFi-Reichweite: bis zu 50 m im Freien / bis zu 30 m in Innenräumen
- Bluetooth-Reichweite: bis zu 30 m im Freien / bis zu 10 m in Innenräumen
- Anschlüsse: 6 Schraubanschlüsse (O, L1 / L, SW, Debug-Port)
- Unterstützte Protokolle: HTTP, MQTT, UDP, WebHooks
- Energiemanagement: Funktionen zur Energiemessung
- CPU: ESP-Shelly-C38F, Flash-Speicher: 8 MB
- Schnittstelle: Eingebautes Webinterface zur Konfiguration und Überwachung
- Integration: Kompatibilität mit Google Home, Amazon Alexa und Samsung SmartThings
- Abmessungen: 42 x 37 x 16 mm
- Gewicht: 27 g
Inhalt des Kits

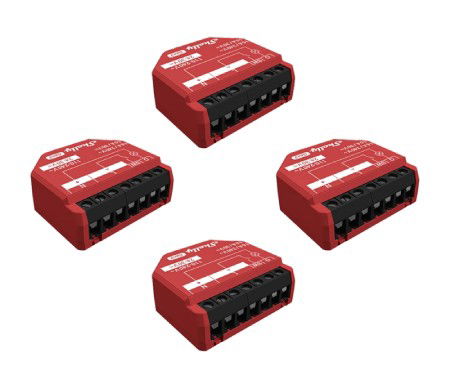

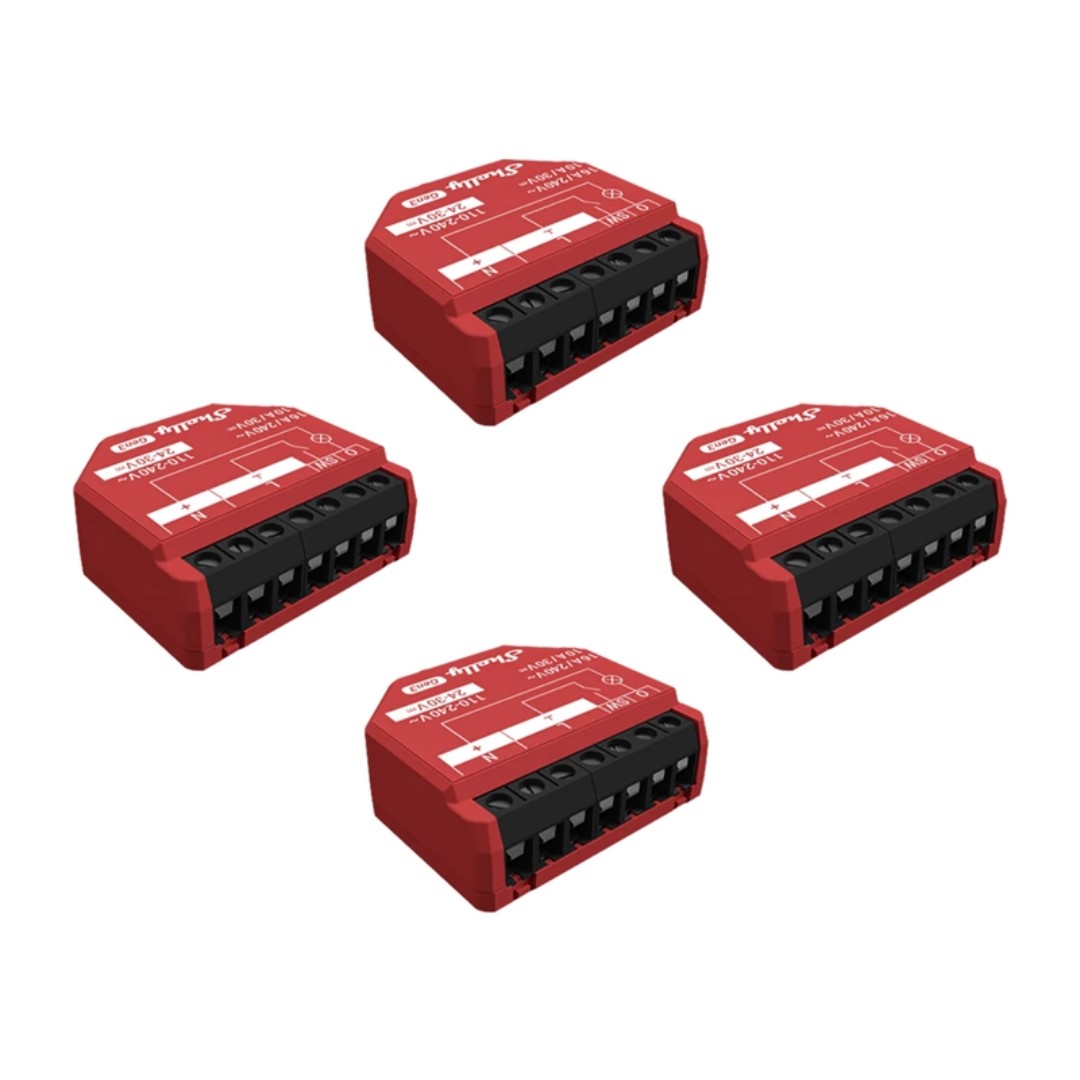

- 4x Shelly 1PM Gen3 Relais
Das Relais kann eine breite Palette von Geräten und Apparaten steuern.
| Vergleich der Shelly-Geräte Gen1, Gen2, Gen3 und Gen4 | ||||
|---|---|---|---|---|
| Funktion | Shelly Gen 1 | Shelly Gen 2 (Plus/Pro, Mini) | Shelly Gen 3 | Shelly Gen 4 |
| WiFi | 2,4 GHz WiFi | 2,4 GHz WiFi | 2,4 GHz WiFi | 2,4 GHz WiFi (WiFi 6) |
| Rechenleistung | Grundlegend | Leistungsfähigere Prozessoren als Gen 1 | Shelly-Chip für optimale Leistung | Höchste Rechenleistung |
| Speicher | Basisspeicher | Bis zu 4 MB Flash (8 MB bei PRO) | 8 MB Flash, 256 kB RAM | Mehr als Gen 3 (512 kB RAM) |
| Bluetooth | Nein | Ja – für einfache Einrichtung | Ja – für einfache Einrichtung | Ja – für einfache Einrichtung |
| Skripting und Automatisierung | Nein | Erweiterte Automatisierungsfunktionen | Fortschrittliches Skripting und Automatisierung | Fortschrittliches Skripting und Automatisierung |
| Energieüberwachung | Grundlegend (ausgewählte Modelle) | Erweiterte Überwachung (einige Modelle) | Fortschrittliche Überwachung und Sicherheitsfunktionen | Fortschrittliche Überwachung und Sicherheitsfunktionen |
| Gerätesteuerung | MQTT, CoAP, HTTP Webhooks | MQTTS, HTTP/HTTPS Webhooks, MQTT + Cloud | MQTTS, HTTP/HTTPS Webhooks, MQTT + Cloud | MQTTS, HTTP/HTTPS Webhooks, MQTT + Cloud |
| Virtuelle Komponenten | Nein | Verfügbar (nur PRO) | Unterstützt | Unterstützt |
| KNX-Unterstützung | Nein | Ja (nur ausgewählte PRO-Geräte) | Ja (ausgewählte Geräte) | Ja (ausgewählte Geräte) |
| Bluetooth-Gateway | Nein | Ja (außer BLU TRV, benötigt Gateway Gen 3) | Ja (außer BLU TRV, benötigt Gateway Gen 3) | Ja (außer BLU TRV, benötigt Gateway Gen 3) |
| KVS (Key-Value Store) | Nein | Ja | Ja | Ja |
| Zeitschleife | Nein | Auto EIN/AUS gleichzeitig | Auto EIN/AUS gleichzeitig | Auto EIN/AUS gleichzeitig |
| Reichweitenverlängerer | Nein | Ja | Ja | Ja (WiFi und ZigBee) |
| Gleichzeitiges AP und WiFi | Nein | Ja | Ja | Ja |
| Ethernet | Nein | Ja (nur PRO) | Ja (nur PRO) | Ja (nur PRO) |
| Verwendungszweck | Grundlegende Hausautomation | Mehr Möglichkeiten, Skripte, bessere Hardware | Fortgeschrittene Automatisierung, zukunftssicher | Vollständige Automatisierung, höchste Flexibilität |
| Protokollunterstützung | Keine | BTHome, MQTT+Cloud, KNX (PRO) | BTHome, KNXnet/IP, Matter, MQTT+Cloud, Virtuelle Komponenten | BTHome, Matter, ZigBee, TCP/IP Modbus, KNXnet/IP, MQTT+Cloud |
