Produktbeschreibung: M5Stamp UART-RS485-Modul - M5Stack S001
Das M5Stamp UART-RS485-Modul von M5Stack ist eine Erweiterung des Unit-Typs in Form eines Erweiterungsboards für die RS485-Kommunikation, das den TTL-Pegel von 3,3 V der seriellen MCU-Schnittstelle in ein Differenzsignal umwandelt, das dem RS485-Standard entspricht. Die geringe Größe des Moduls ermöglicht die Integration in verschiedene Geräte, um diese mit einer RS485-Kommunikationsschnittstelle zu erweitern.

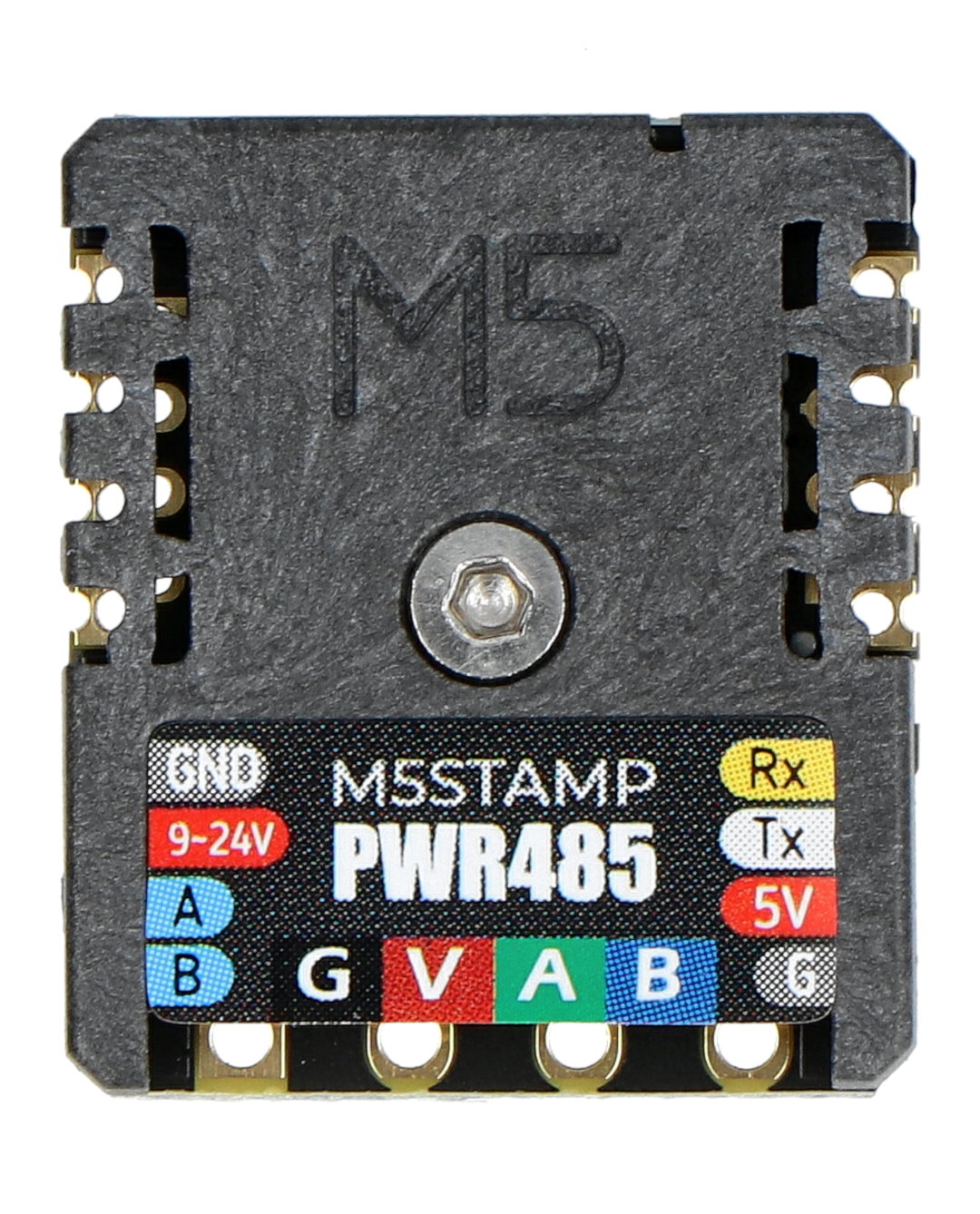

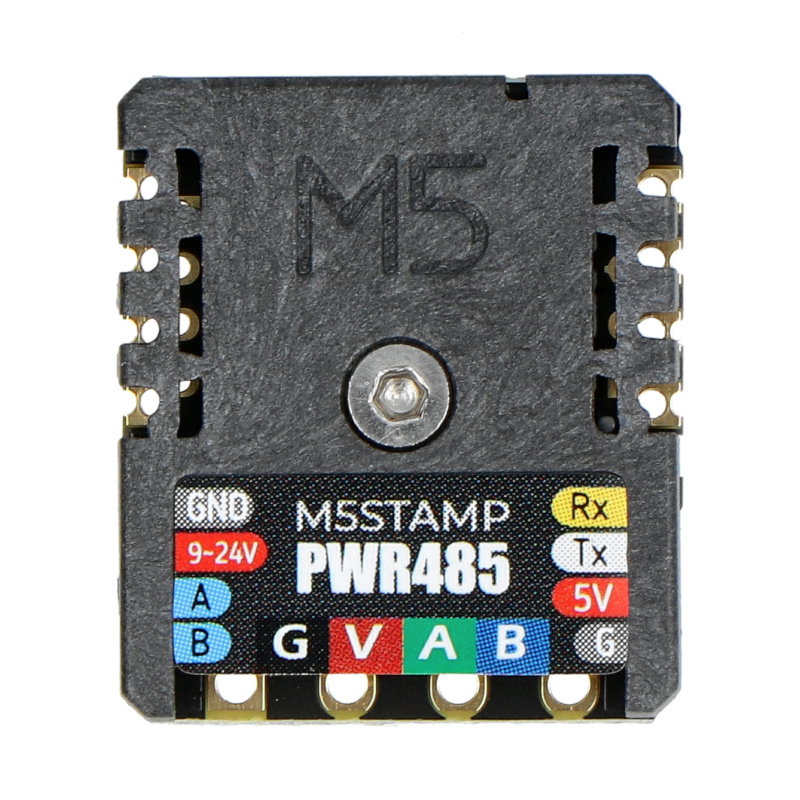

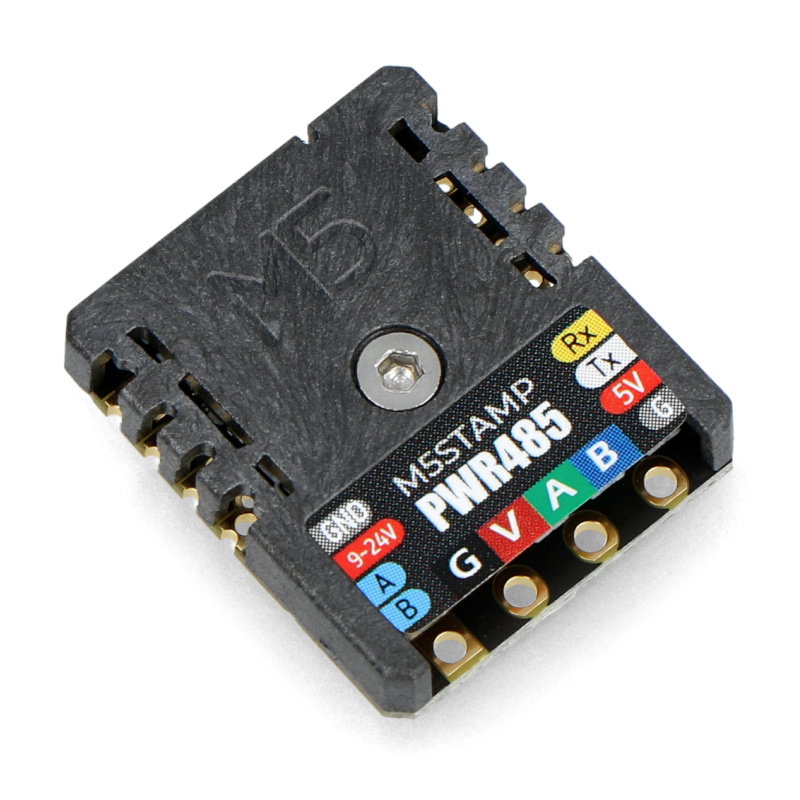

M5Stamp UART-RS485-Modul - M5Stack S001.

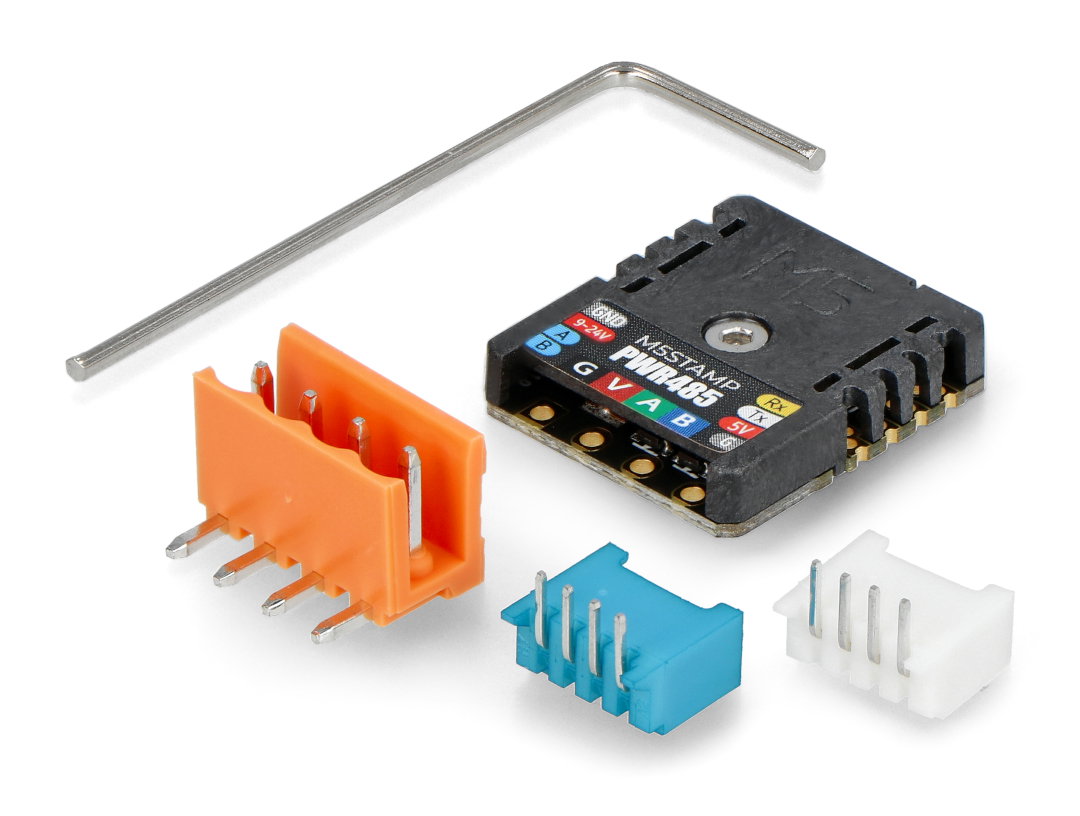

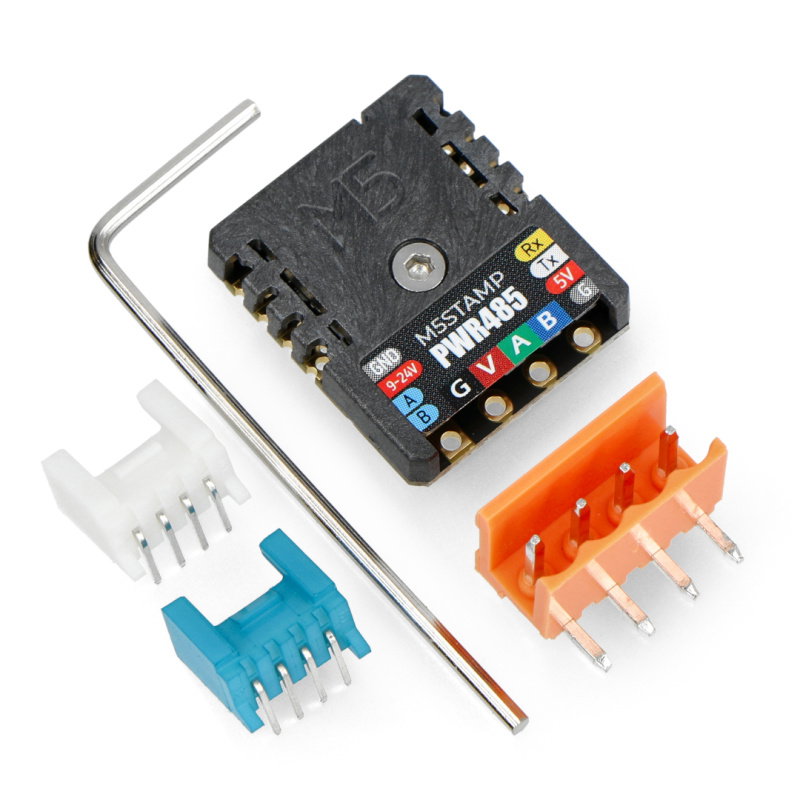

M5Stamp UART-RS485 - M5Stack S001 Modul - Set.
Produkteigenschaften
- 2x RS485-Schnittstellenerweiterungen (parallel), Möglichkeit zum gleichzeitigen Anschluss von zwei Geräten
- Rote LED-Anzeige
- Die PWR485-Schnittstelle unterstützt die Stromversorgung von 9 V bis 24 V DC
- Übertragungsgeschwindigkeit:
- Stabile Übertragungsgeschwindigkeit: 9600 bps / 115200 bps
- Getestete maximale Übertragungsgeschwindigkeit: 128000 bps
- Drei Anschlussarten sind möglich (SMT, DIP, Wired)
- Spitzentemperatur: 230 ° C
Satz enthält
- 1x M5Stamp RS485-Modul - M5Stack - Artikelnummer: S001
- 1x HT3.96-4P-Buchse
- 2x HY2.0-4P Buchse (blau + weiß)
- 1 x 1,5-mm-Inbusschlüssel
Produktspezifikation
- RS485-Transceiver: SP485EEN-L / TR
- Stromversorgung: Die PWR485-Schnittstelle unterstützt die Stromversorgung von 9 V bis 24 V. Die Spannung auf der TTL-Seite beträgt 5 V
- Empfohlene Baudrate: 9600 bps / 115200 bps
- Unterstützte Spannung: DC 5 V 3,2 mA, DC 12 V 2,8 mA, DC 24 V 2,1 mA
- Logikspannung: 3,3 V
- Abmessungen: 20 x 4,6 x 23 mm
- Gewicht: 5,1 g

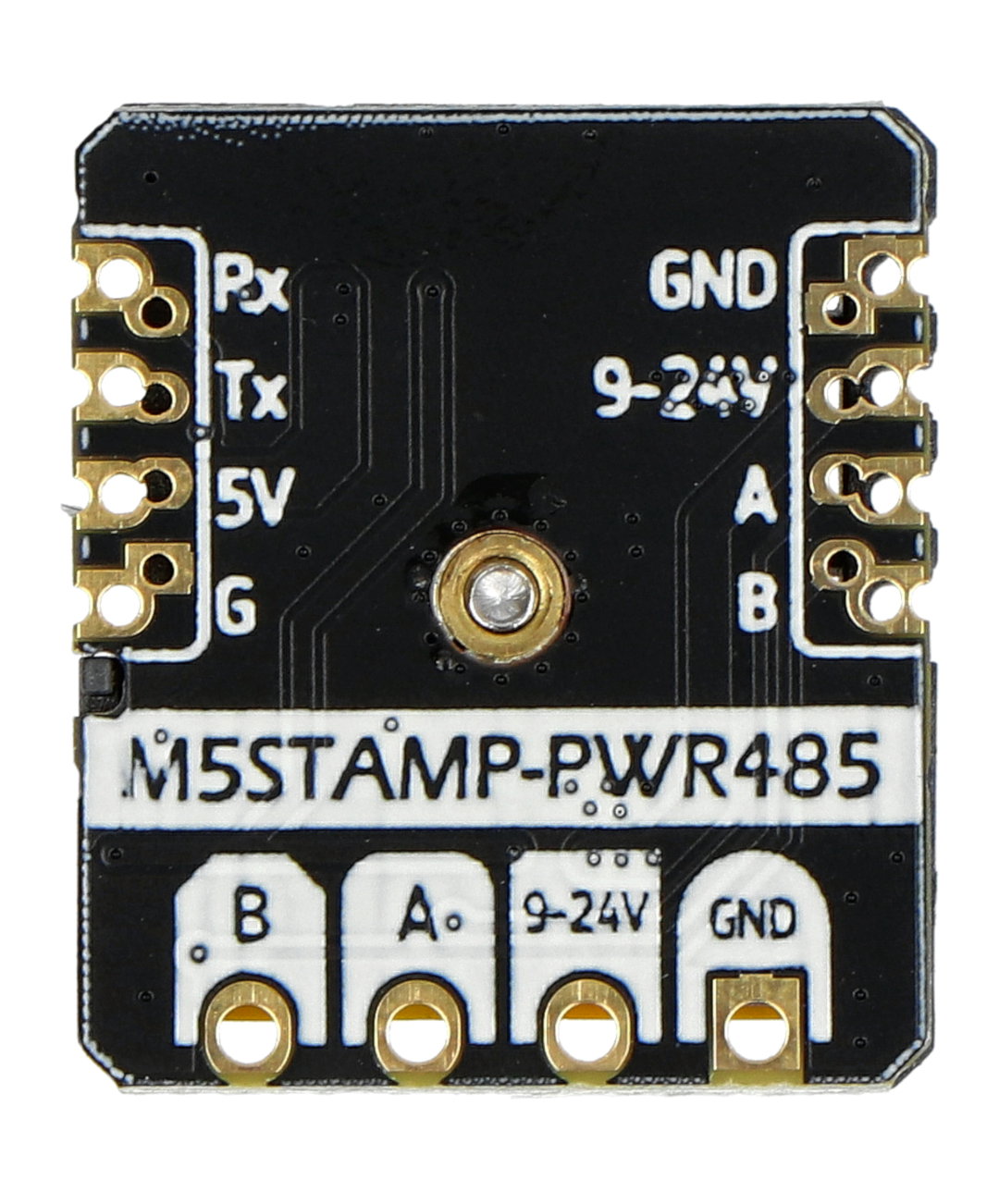

M5Stamp UART-RS485 - M5Stack S001-Modul - Rückansicht.
