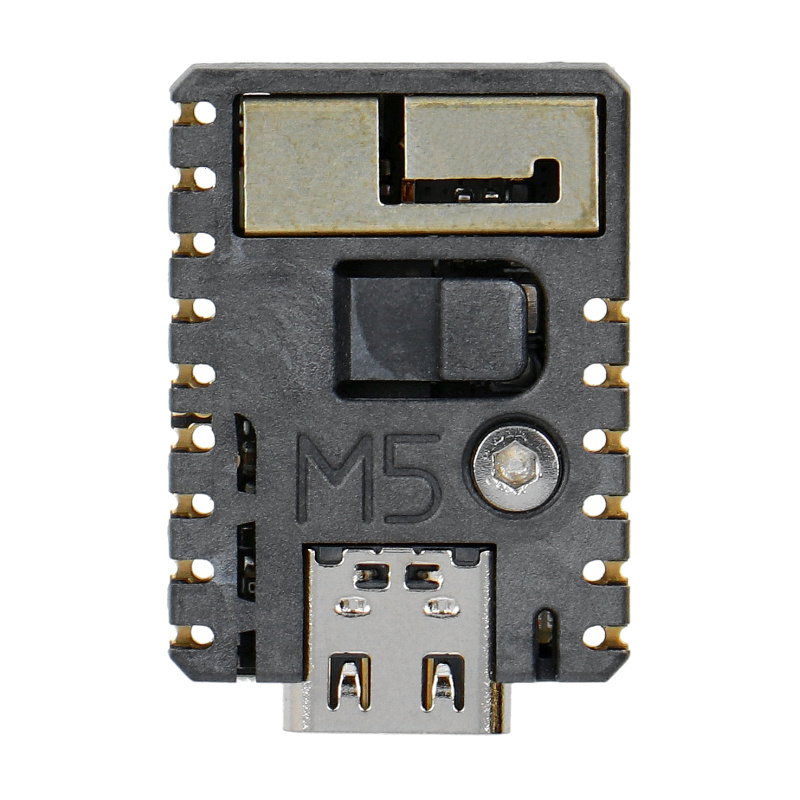

Produktbeschreibung: M5Stamp ESP32S3 - Entwicklungsmodul mit WiFi-Kommunikation - M5Stack S007
M5Stamp ESP32S3 ist ein Entwicklungsmodul von M5Stack , das mit drahtloser WiFi- Kommunikation ausgestattet ist. Es verwendet den ESP32-S3FN8- Chip, verfügt über 8 MB Flash-Speicher und einen leistungsstarken 32-Bit- Xtensa-32-Bit-LX7 -Dual-Core-Prozessor mit einer Taktrate von bis zu 240 MHz. Es wurde außerdem mit einem Spannungswandler MUN3CAD01-SC, einer Status-LED, einer programmierbaren Taste und 23 GPIO-Pins ausgestattet. Dank seiner kompakten Abmessungen, der hohen Effizienz und des geringen Energieverbrauchs kann es in mobilen Projekten, weit gefassten IoT-Anwendungen, Projekten rund um die Heimautomatisierung oder individuellen Embedded-Projekten eingesetzt werden.
Überprüfen Sie auch die Bedienungsanleitung des Herstellers.

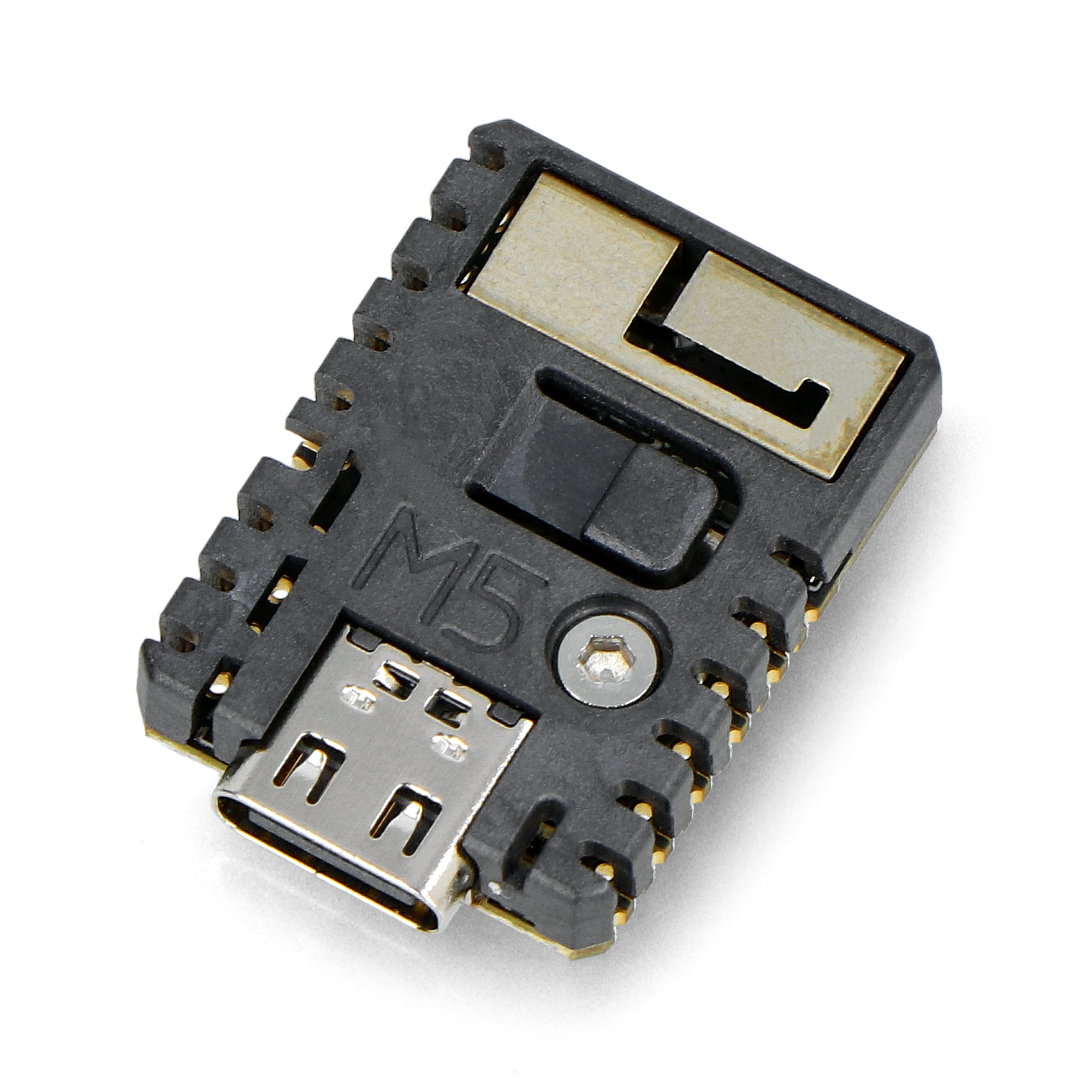

Entwicklungsmodul produziert von M5Stack.

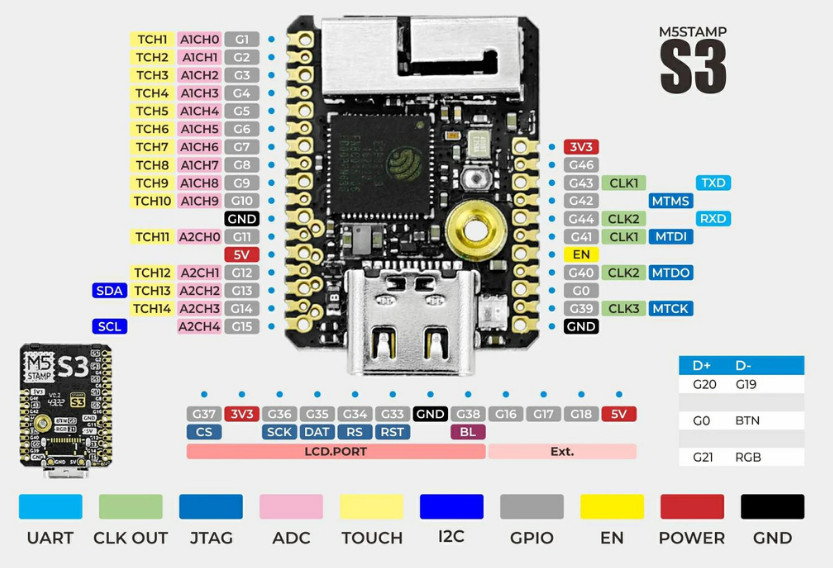

Pin-Platzierung.
Besonderheiten des M5Stamp ESP32S3
- Integrierter ESP32-S3FN8-Chipsatz
- Drahtlose 2,4-GHz -WLAN -Kommunikation
- Programmierung mit dem grafischen Editor UIFlow
- Multi-IO-Pinbelegung, unterstützt mehrere Anwendungsformen (SMT, DIP, Fly-by-Wire)
- Integrierte programmierbare RGB-LEDs und Utility-Taste
- Kompaktheit und Miniaturabmessungen
Empfohlene Verwendung
- Smart Home – die Basis von IoT- und Smart-Home-Anwendungen
- Elegante Kleidung - ausführendes Element
- Prototypen von Medizinprodukten
Technische Spezifikation des Moduls
- Eingebauter Chip: ESP32-S3FN8
- DC-DC-Wandler: Hochintegrierter MUN3CAD01-SC
- Flash-Speicher: 8 MB
- Drahtlose Kommunikation: WiFi 2,4 GHz
- Antenne: Eingebaute 2,4-GHz-3D-Antenne
- Modulschnittstellen: Berührungssensor, SD/SDIO/MMC-Master-Controller, SPI, SDIO/SPI-Slave-Controller, EMAC, Motor-PWM, LED-PWM, UART, I2C, I2S, GPIO, Impulszähler
- 23x IO-Pins: G0 / G1 / G2 / G3 / G4 / G5 / G6 / G7 / G8 / G9 / G10 / G11 / G12 / G13 / G14 / G15 / G39 / G40 / G41 / G42 / G43 / G44 / G46
- Stiftabstand: von 1,27 mm bis 2,54 mm
- Eingangsspannung: 5V
- Benutzeroberfläche:
- Programmierbare physische Taste - 1 Stück
- Programmierbare LED (WS2812B-2020) - 1 Stk
- Betriebstemperatur: 0°C bis 40°C
- Modulabmessungen: 26 x 18 x 5 mm
- Gewicht: 3,2 g
M5Stamp ESP32S3 - Entwicklungsmodul mit WiFi-Kommunikation - M5Stack S007.

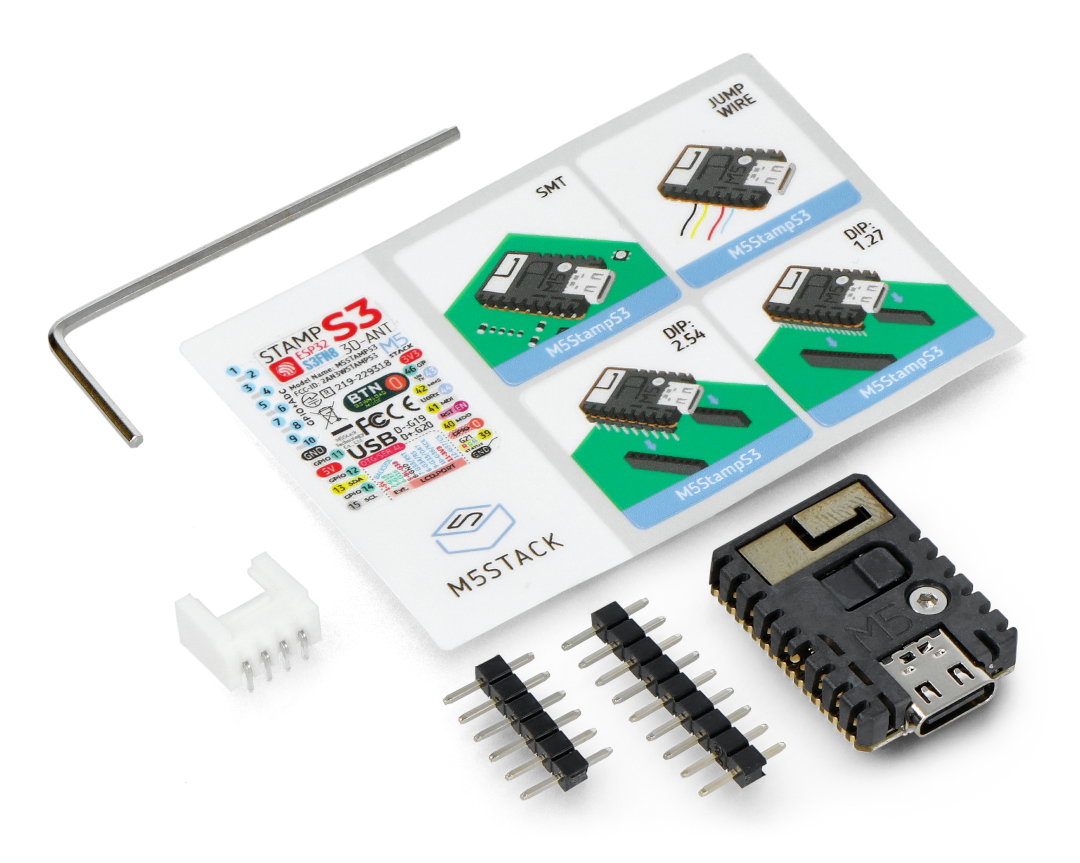

Komponenten im Set enthalten.
Inhalt des Kits
- M5Stamp ESP32S3 - Entwicklungsmodul mit WiFi-Kommunikation
- 1x4 Pin Stecker - 2 mm Raster - 1 Stk
- Goldnadelleiste 1x6 Pin - Raster 2,54 mm - 1 Stück
- Goldnadelleiste 1x9 Pin - Raster 2,54 mm - 1 Stück
- Inbusschlüssel
- Montageanleitung
