Produktbeschreibung: M5Stamp ESP32P4 - Entwicklungsmodul mit ESP32-P4NRW32 - M5Stack S013
Das M5Stamp ESP32-P4 ist ein kompaktes Embedded-Modul für Anwendungen mit hohen Anforderungen an Rechenleistung, fortschrittliche Grafik und Echtzeit-Bildverarbeitung. Herzstück ist der ESP32 -P4NRW32 -Chip mit einem Dual-Core -RISC-V-Prozessor ( 360 MHz ) und einem zusätzlichen, energieeffizienten 40-MHz- Kern. Das Modul verfügt über 16 MB Flash-Speicher und 32 MB PSRAM und ermöglicht so die Realisierung anspruchsvoller Projekte mit grafischen Oberflächen, Bildanalyse, KI-Algorithmen und Multimediasystemen. Ein Hardware-H.264-Encoder, ein ISP-Signalprozessor und ein PPA-Beschleuniger gewährleisten eine reibungslose Bildaufnahme, -verarbeitung und -darstellung . Dank seiner geringen Größe, der vielfältigen Kommunikationsschnittstellen und der Kompatibilität mit gängigen Programmierumgebungen eignet sich das Modul hervorragend als Grundlage für die Entwicklung moderner IoT-, HMI- und Edge-KI-Geräte.

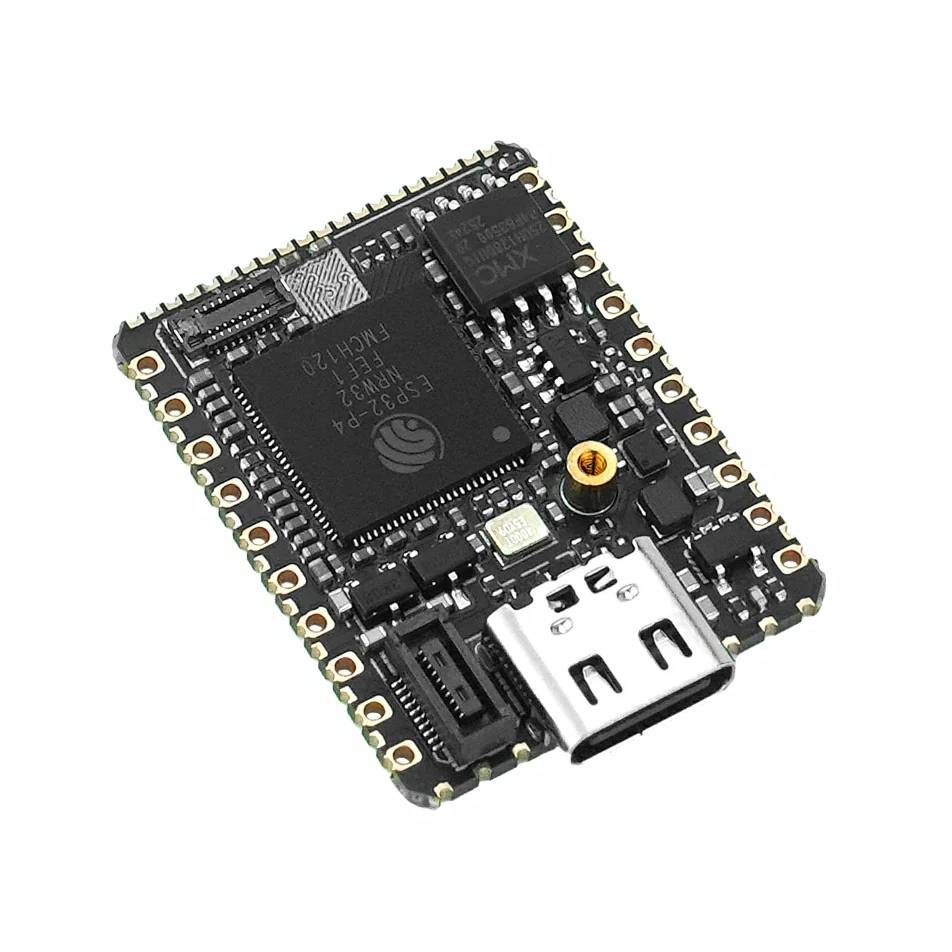

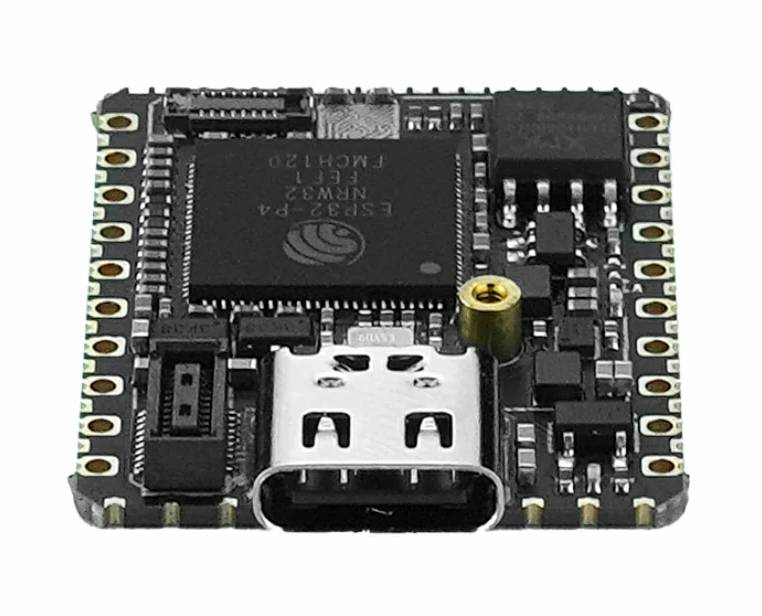

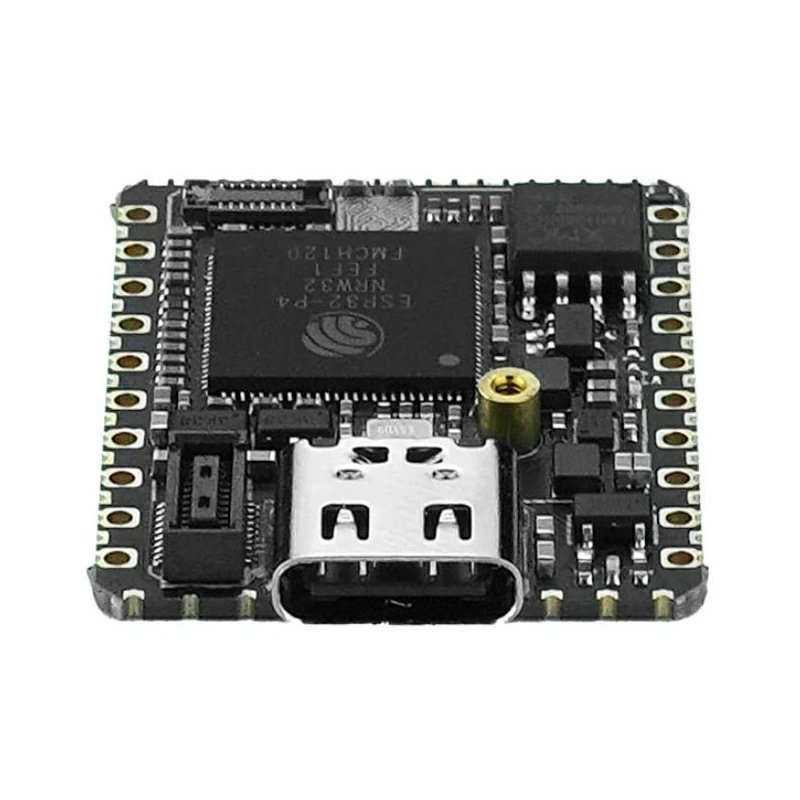

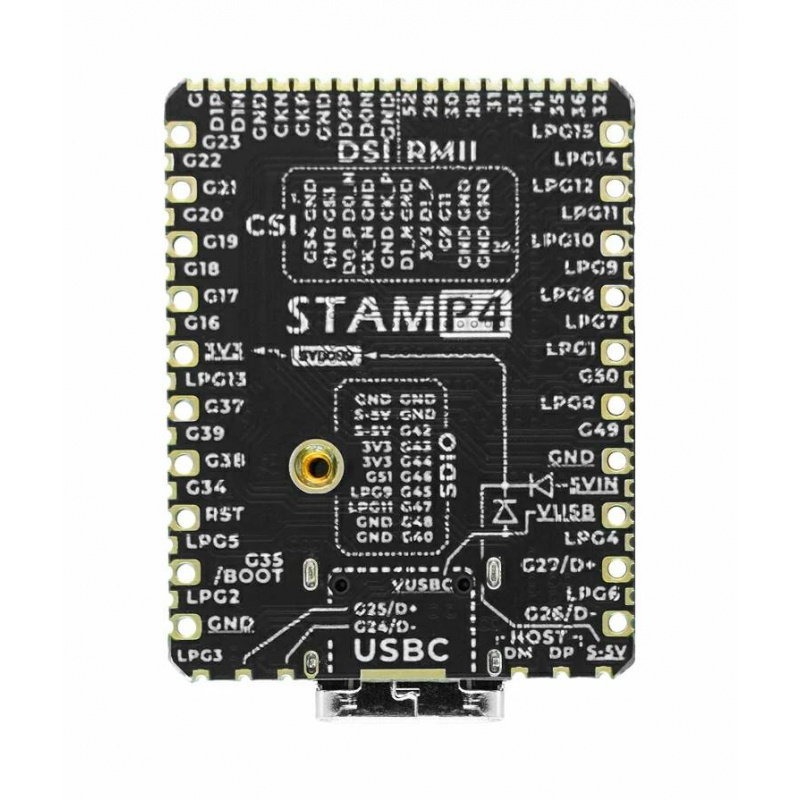

M5Stamp ESP32P4 - Entwicklungsmodul mit ESP32-P4NRW32 - M5Stack S013.

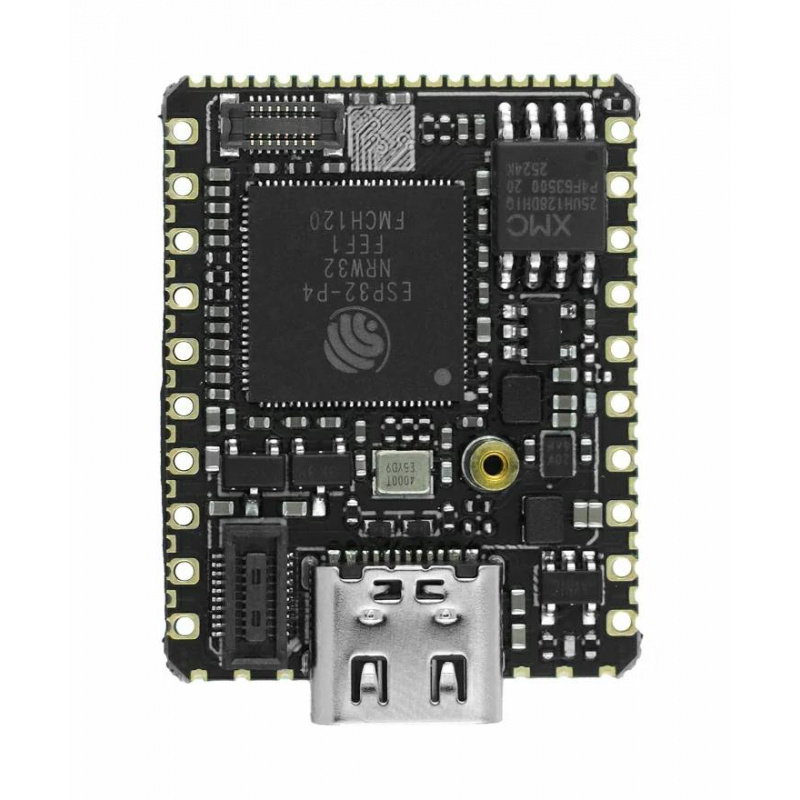

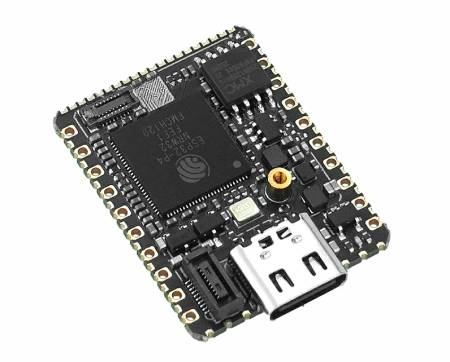

Stamp-P4 basiert auf dem ESP32-P4NRW32-Chip.
Hauptmerkmale des M5Stamp-P4
- ESP32-P4NRW32 : ein Hochleistungsgerät, ausgestattet mit einem Dual-Core 32-Bit RISC-V Prozessor mit einer Frequenz von 360 MHz und einem energieeffizienten 40 MHz Coprozessor
- 16 MB Flash-Speicher und 32 MB PSRAM : ausreichend Speicher zur Unterstützung anspruchsvoller Grafik- und KI-Anwendungen.
- KI-Beschleunigung : Vektor-KI-Erweiterungen zur Unterstützung lokaler Datenverarbeitung und Objekterkennung
- MIPI CSI 2-spurig : Unterstützung für Digitalkameras für Bildverarbeitungs- und Überwachungssysteme
- MIPI DSI 2-Lane : Möglichkeit zum Anschluss moderner hochauflösender Displays
- Hardware-H.264-Encoder : Effiziente Videocodierung bei geringer CPU-Auslastung
- USB 2.0 OTG HS : Schnelle Kommunikation mit externen Geräten
- RMII Ethernet : Kann in ein kabelgebundenes Ethernet-Netzwerk integriert werden.
- SDIO 3.0 : Erweiterung mit zusätzlichen Kommunikationsmodulen, einschließlich WiFi 6
- 44 GPIO-Pins : vielfältige Anschlussmöglichkeiten für Sensoren und Peripheriegeräte
- USB-Überspannungsschutz : Schützt den Stromeingang über 6 V
- Kompaktes Design : SMT-, DIP- und Drahtanschlüsse möglich

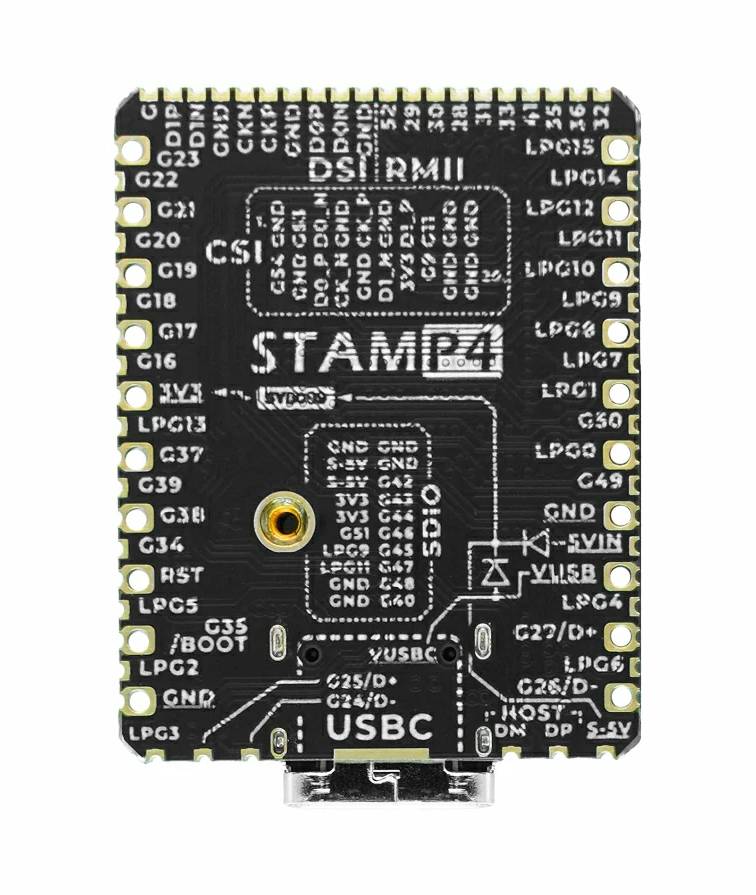

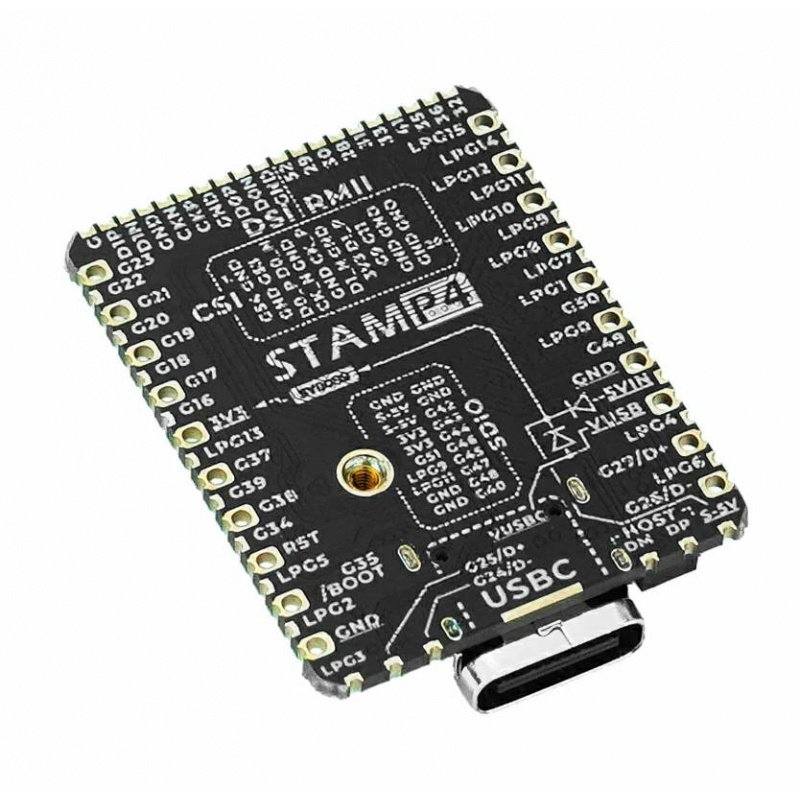

M5Stamp ESP32-P4 Pinbelegung und Kommunikationsschnittstellen
Das Modul bietet bis zu 44 GPIO-Leitungen , die als digitale Ein- und Ausgänge, Kommunikationsschnittstellen und für spezielle Signale genutzt werden können. Die Platine verfügt über UART-, I2C-, USB-, RMII-Ethernet- und SDIO- Schnittstellen sowie dedizierte Steuerleitungen . Für Bildverarbeitungsprojekte ist ein 2-Lane-MIPI-CSI- Anschluss verfügbar. Dies ermöglicht den Anschluss von Digitalkameras, die mit dem ISP-Prozessor zusammenarbeiten. Die MIPI-DSI-2-Lane -Schnittstelle unterstützt moderne LCD- Displays, die in HMI-Bedienfeldern und Multimediageräten verwendet werden. Die verfügbare RMII-Ethernet- Schnittstelle ermöglicht den Anschluss eines externen PHY-Systems und den Aufbau von Netzwerkgeräten für kabelgebundene Netzwerke. Der SDIO- Anschluss erlaubt die Erweiterung des Moduls, unter anderem mit dem Stamp-Add-On C6 für P4, wodurch die Unterstützung für WiFi 6 (2,4 GHz) ermöglicht wird. Zusätzlich kann der USB-2.0-OTG-HS- Anschluss sowohl als Gerät als auch als USB-Host fungieren und ermöglicht so die Kommunikation mit Massenspeichergeräten, Tastaturen, Kameras und anderen Peripheriegeräten.

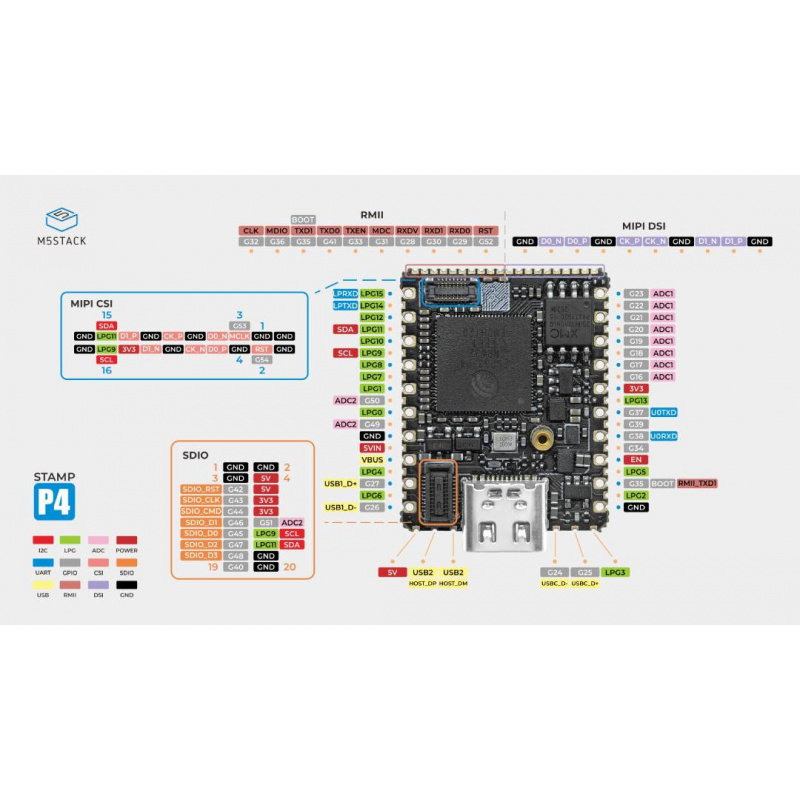

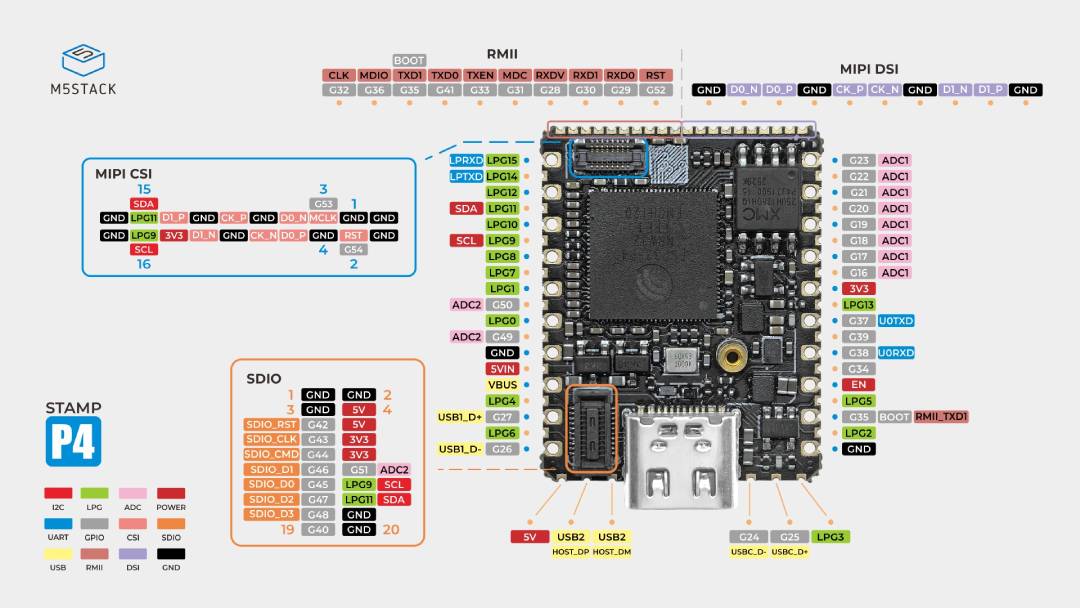

Modulanschlüsse.

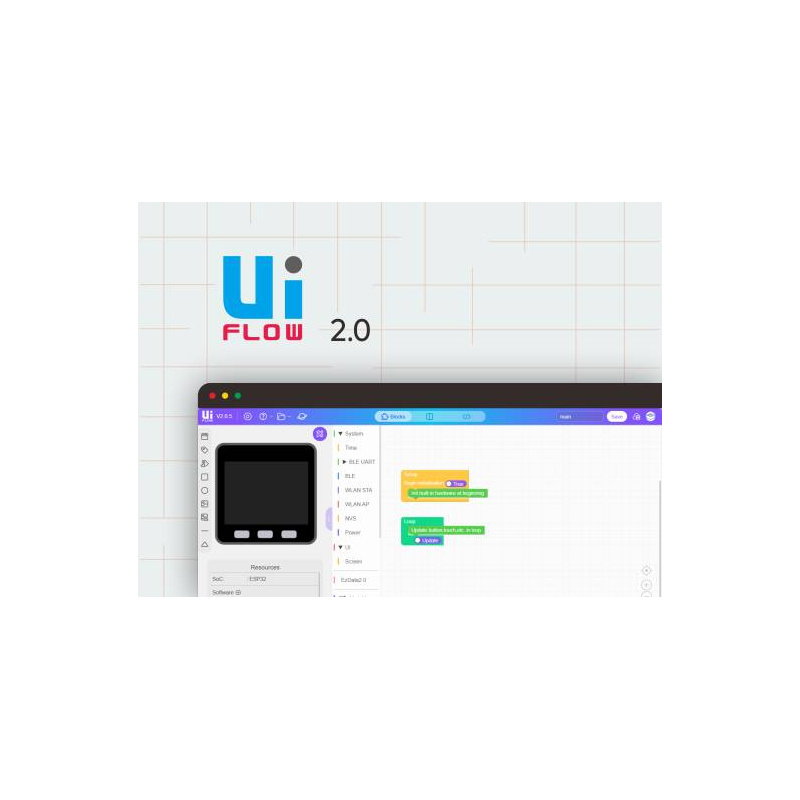

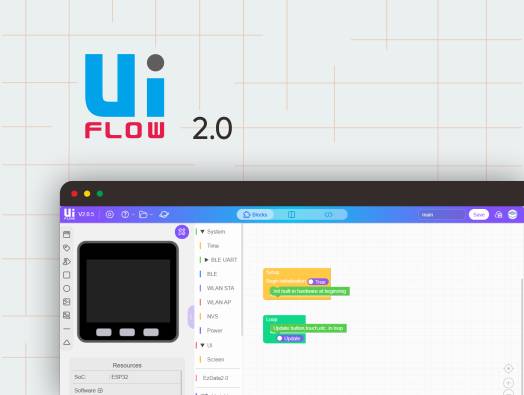

Der Stamp-P4 kann über die grafische Programmierplattform UiFlow2 gesteuert werden.
Programmierung des M5Stamp ESP32P4-Moduls
Der M5Stamp-P4 ist für die gängigen Programmierumgebungen eingebetteter Systeme konzipiert. Einsteiger können die UiFlow2- Plattform nutzen, die grafische, blockbasierte Programmierung und schnelles Prototyping ermöglicht. Fortgeschrittene Entwickler haben Zugriff auf die Arduino IDE, ESP-IDF und PlatformIO und können so das volle Potenzial des ESP32-P4 ausschöpfen. Der Hersteller stellt fertige Beispiele, Bibliotheken und Dokumentationen zur Unterstützung von MIPI-CSI-Kameras, MIPI-DSI-Displays, Ethernet, USB sowie Funktionen für Bildverarbeitung und künstliche Intelligenz bereit. Dank der RISC-V-Architektur, des großen Arbeitsspeichers und der Unterstützung durch Espressif und M5Stack eignet sich das Modul ideal sowohl für das Erlernen der Programmierung eingebetteter Systeme als auch für professionelle kommerzielle Projekte.
Technische Spezifikationen des M5Stamp ESP32P4-Moduls
- SoC: ESP32-P4NRW32
- Architektur: RISC-V 32-Bit
- Hauptprozessor: 2 Kerne, 360 MHz
- Stromsparender Coprozessor: 1 Kern, 40 MHz
- Flash-Speicher: 16 MB
- PSRAM: 32 MB Oktal
- Versorgungsspannung: 5 V DC
- DC-DC-Chip: SY8089AAAC
- Überspannungsschutzschaltung: AW32901FCR
- Kommunikationsschnittstellen: USB, UART, I2C, RMII Ethernet, GPIO, SDIO
- Kameraschnittstelle: MIPI CSI 2-Lane
- Display-Schnittstelle: MIPI DSI 2-Lane
- USB-Host: USB 2.0 OTG D+ / D-
- Anzahl der GPIOs: 44
- Betriebstemperaturbereich: 0 °C bis 40 °C
- SMT-Montageraster: 1,27 mm und 2 mm
- DIP-Montageraster: 2,54 mm
- Stromverbrauch im Betrieb: 30,76 mA bei 5 V
- Stromverbrauch im Tiefschlaf: 360,84 µA bei 5 V / 343,90 µA bei 3,3 V
- Abmessungen: 29,8 x 22 x 4,3 mm
- Gewicht: 2,7 g
Inhalt des Sets
- 1x M5Stamp ESP32P4
