Produktbeschreibung: DinMeter v1.1 – Entwicklungsmodul im 1/32 DIN-Standard – M5Stamp S3 – M5Stack K134
Das M5Stack DinMeter v1.1 ist ein kompaktes Entwicklungsboard im 1/32-DIN- Standard (45 x 22,5 mm) und ideal für DIY-Projekte und industrielle Anwendungen. Das Modul kann eigenständig oder in Kombination mit Zubehör und anderen M5Stack-Modulen , wie z. B. der Core- oder Atom- Serie, über I2C- und GPIO-Ports verwendet werden. Ausgestattet mit dem ESP32-S3-basierten M5StampS3- Controller bietet es 8 MB Flash-Speicher , WLAN und OTG/CDC-Funktionalität. Das Modul verfügt über ein 1,14-Zoll-Display (135 x 240 Pixel), einen Drehgeber, eine Echtzeituhr (RTC), einen Summer und Tasten unter dem Display. Es unterstützt Spannungen von 6 V bis 36 V DC und besitzt Schnittstellen für einen Lithium-Akku . Ideal für Smart-Home-Anwendungen, Zutrittskontrollsysteme und IoT-Projekte.

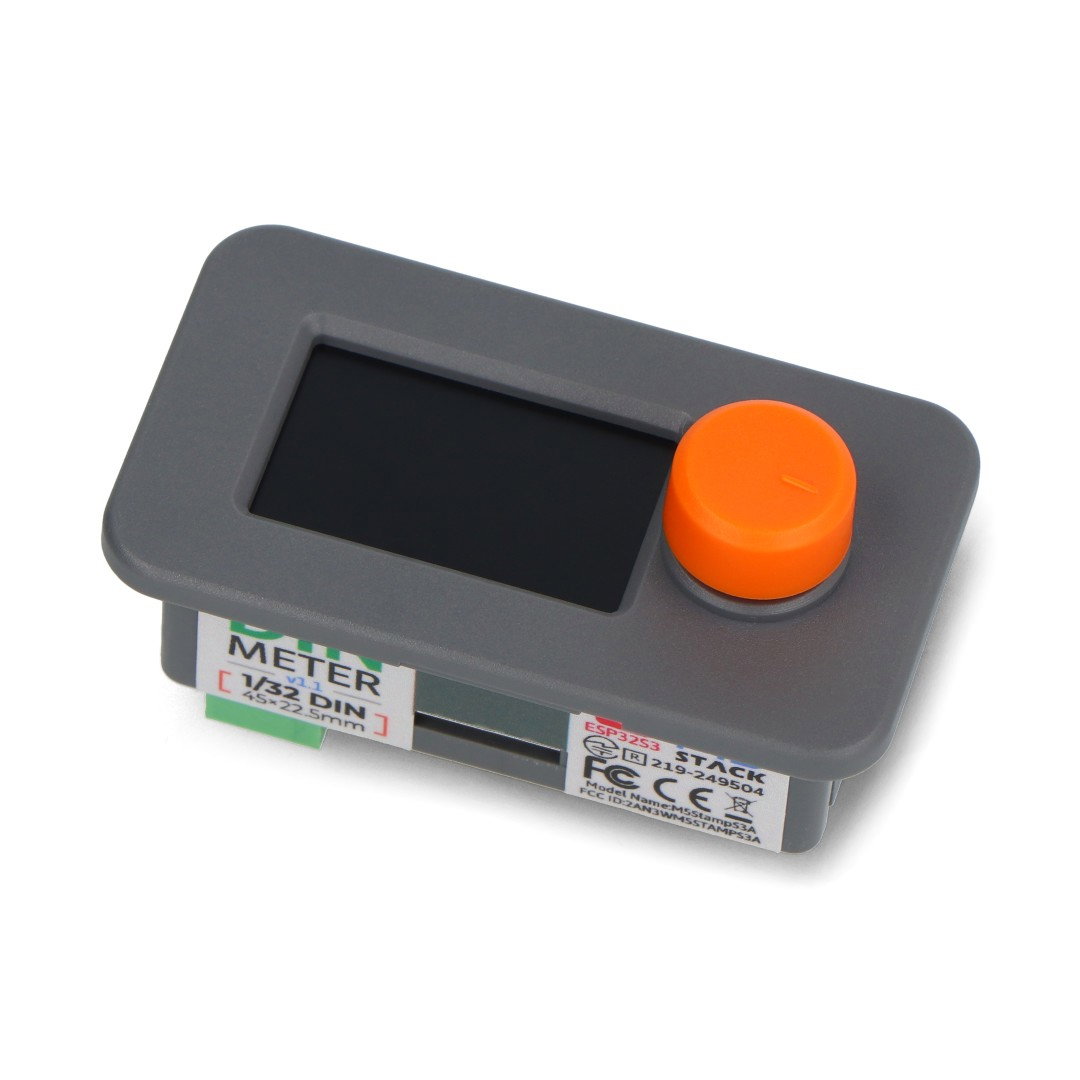

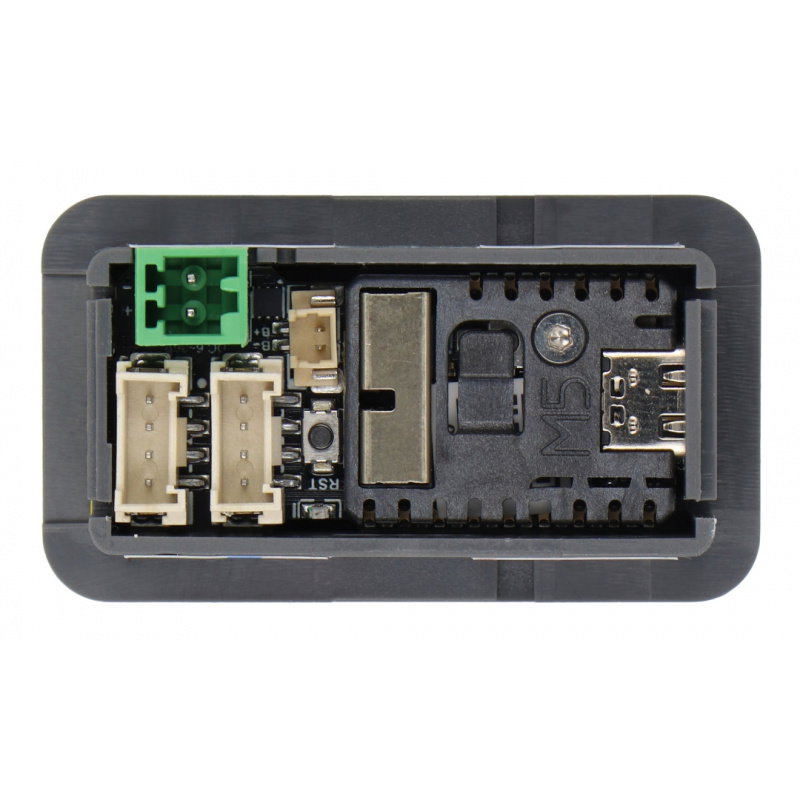

DinMeter v1.1 - Entwicklungsmodul im 1/32 DIN-Standard - M5Stamp S3 - M5Stack K134.
Das Modul ist mit Zubehör und anderen M5Stack-Modulen kompatibel .
Besondere Merkmale des Moduls
- 1/32 DIN-Standard: Die kompakte Größe von 45 x 22,5 mm entspricht dem 1/32 DIN-Standard und ermöglicht die einfache Integration in eine Vielzahl von Gehäusen und Systemen.
- ST7789V2 Bildschirm: 1,14-Zoll-Display mit hoher Auflösung.
- M5StampS3 Controller: Basierend auf dem ESP32-S3 Chip, programmierbar mit Arduino und UIFlow, verfügt er über einen leistungsstarken Xtensa 32-Bit LX7 Dual-Core-Prozessor, der mit einer Kernfrequenz von bis zu 240 MHz arbeitet.
- Drehgeber: ermöglicht die präzise Erfassung der Knopfposition.
- Breiter Eingangsspannungsbereich: Unterstützt 6 V bis 36 V DC und ist mit einer Schnittstelle für den Betrieb und das Laden von Lithiumbatterien ausgestattet.
- PORTA- und PORTB-Schnittstellen: bieten Erweiterungsmöglichkeiten für I2C- und GPIO-Geräte.
Hauptmerkmale von DinMeter v1.1
- Datenerfassung: Dank eingebauter Sensoren wie einem Drehgeber und einer Echtzeituhr (RTC) kann DinMeter Daten über den Status der von ihm gesteuerten Geräte erfassen.
- Informationsanzeige: Das Farbdisplay ST7789V2 mit einer Auflösung von 135 x 240 Pixeln ermöglicht die Anzeige von Messergebnissen, Systemzuständen und Benutzeroberflächen.
- Benutzerinteraktion: Mithilfe der eingebauten Tasten und des Summers können Sie mit dem Gerät interagieren und es kann akustische Benachrichtigungen erzeugen.
- Steuerung und Überwachung: Die Möglichkeit, in Arduino- und UIFlow-Umgebungen zu programmieren, erlaubt es Ihnen, komplexe Steuerungsalgorithmen zu erstellen, die auf dem Gerät ausgeführt werden können.
- Konnektivität und Erweiterung: Über die Ports PORTA und PORTB können Sie zusätzliche I2C- und GPIO-Geräte anschließen und so die Funktionalität von DinMeter erweitern.

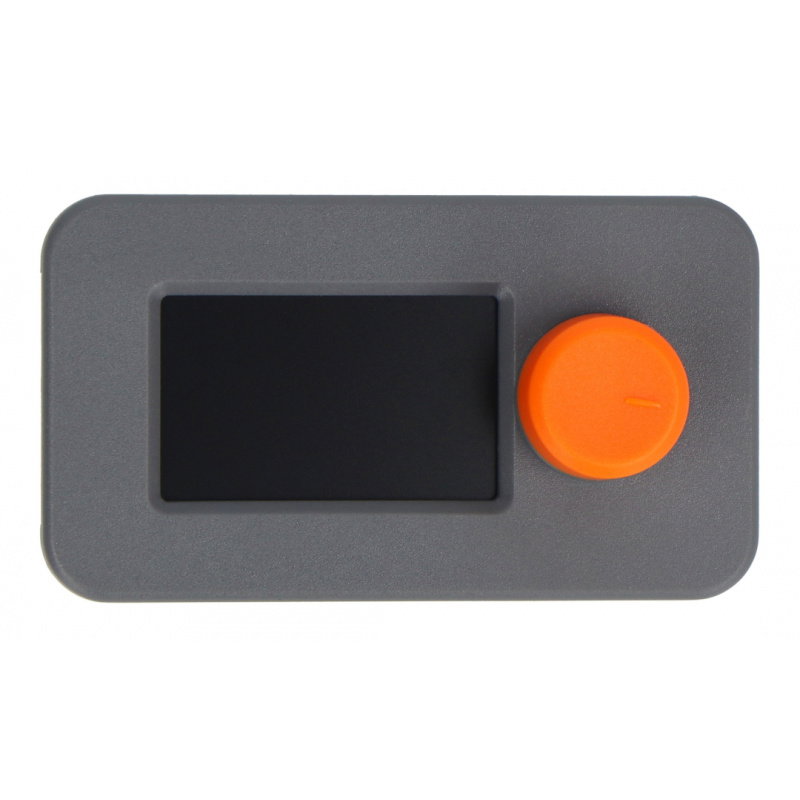

Das Modul verfügt über einen Drehgeber.

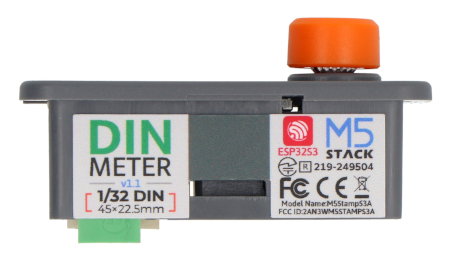

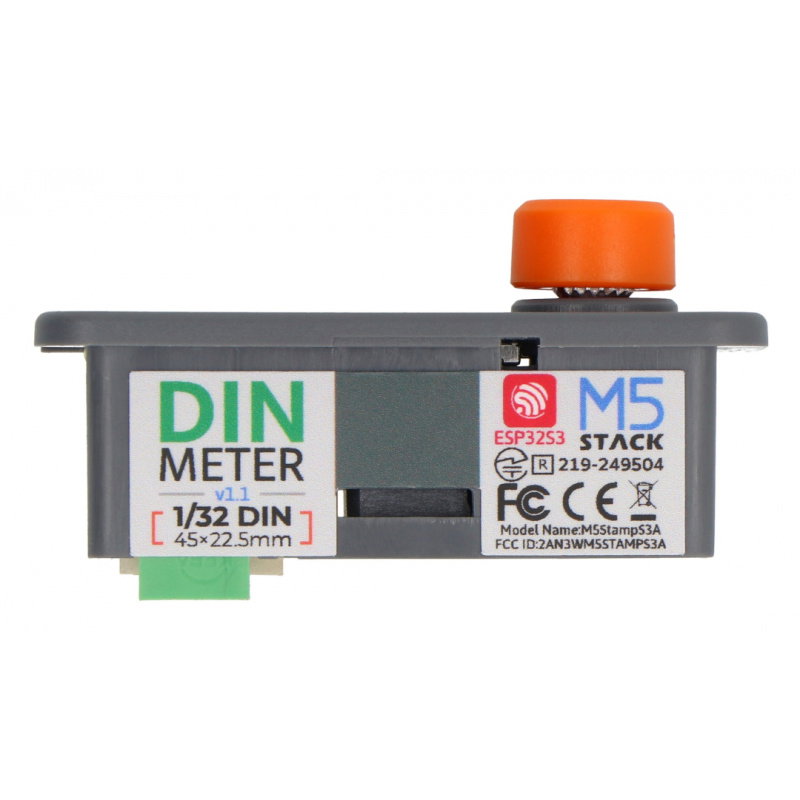

Entwicklungsmodul gemäß DIN 1/32-Norm.
Technische Spezifikationen des Moduls
- Entwicklungstafel: M5Stamp S3
- Mikrocontroller: ESP32-S3
- Eingebautes System: Xtensa LX7 Dual-Core-Prozessor
- Flash-Speicher: 8 MB
- Drahtlose Kommunikation: WLAN
- Eingangsspannung: 6 V bis 36 V DC
- Bildschirm: ST7789V2, Auflösung 135 x 240 Pixel
- Stromversorgungsmodus: USB / Gleichstromnetzteil / Akku
- Ladestrom: 100 mA
- Maximale Belastung für Grove-Anschlüsse: PORTA und PORTB bis zu 220 mA bei 5 V DC
- Stromverbrauch im Standby-Modus (Batteriebetrieb): 4,2 V DC / 38,4 µA
- Betriebstemperatur: 0 °C bis 40 °C
- Produktabmessungen: 53 x 32 x 30 mm
- Gewicht: 17,8 g
Inhalt des Sets
- DinMeter v1.1 – 1/32 DIN-Standard-Entwicklungsmodul – M5Stamp S3 – M5Stack K134
- Selbstklebendes Papier
- 250 mAh Akku
- Marker
- DC-Buchsenanschluss (6 V bis 36 V)
- Halterung

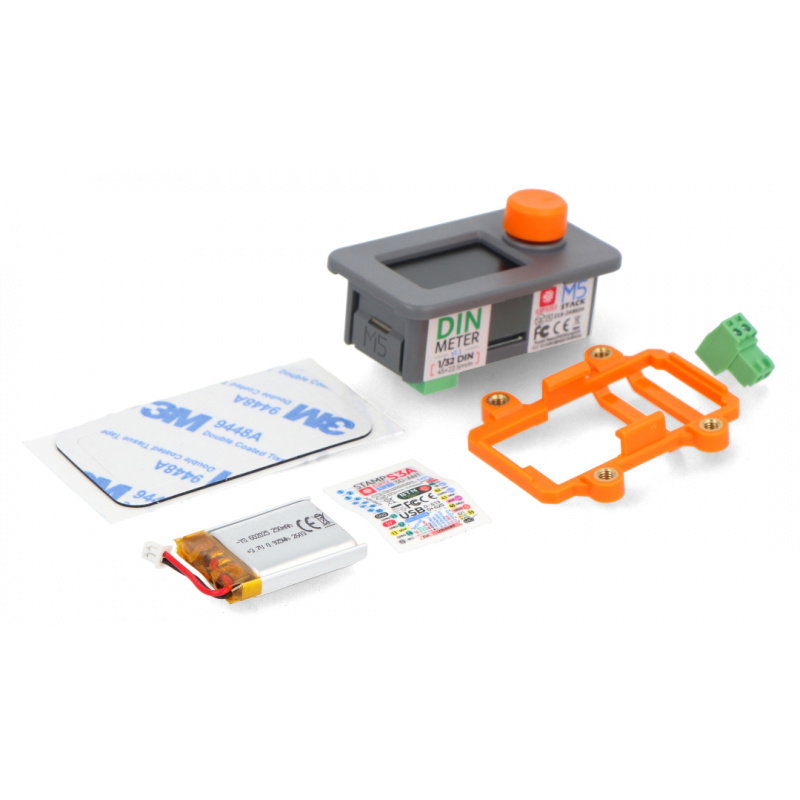

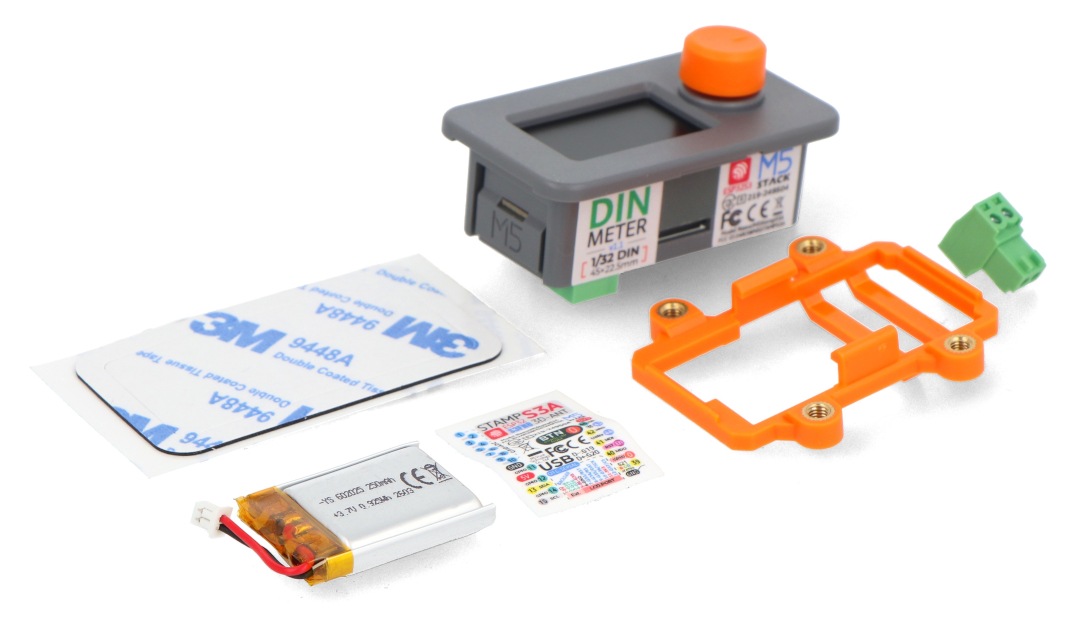

Im Set enthaltene Elemente.
