Chain Mono

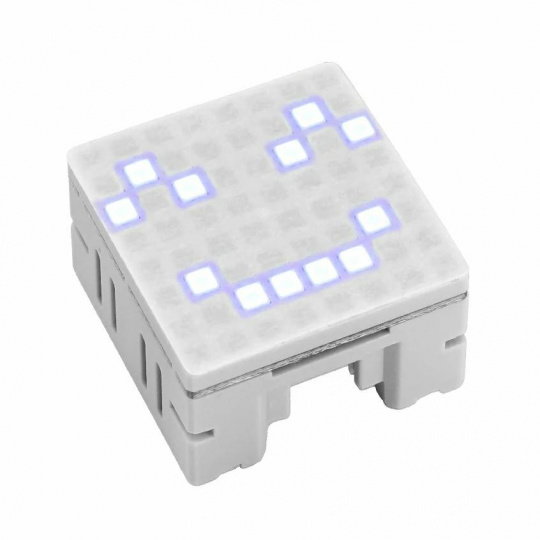

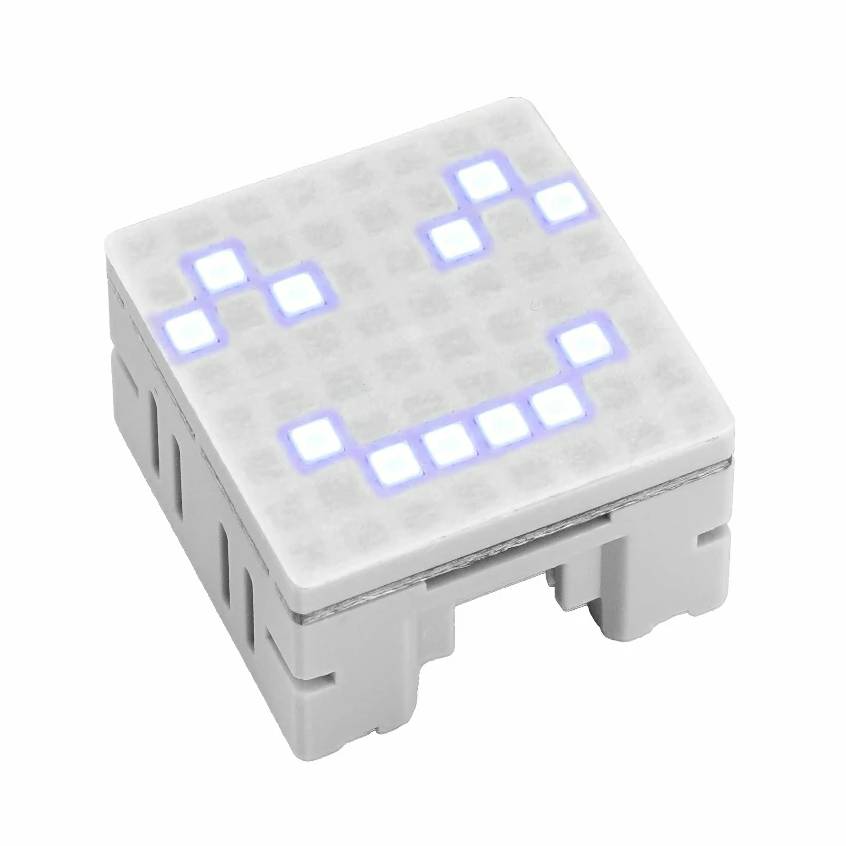

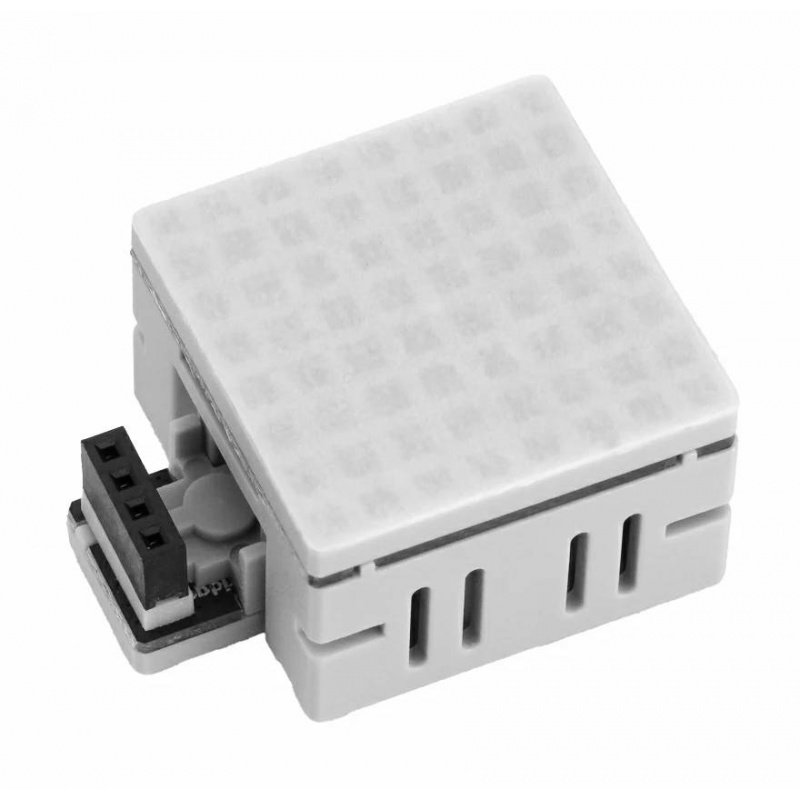

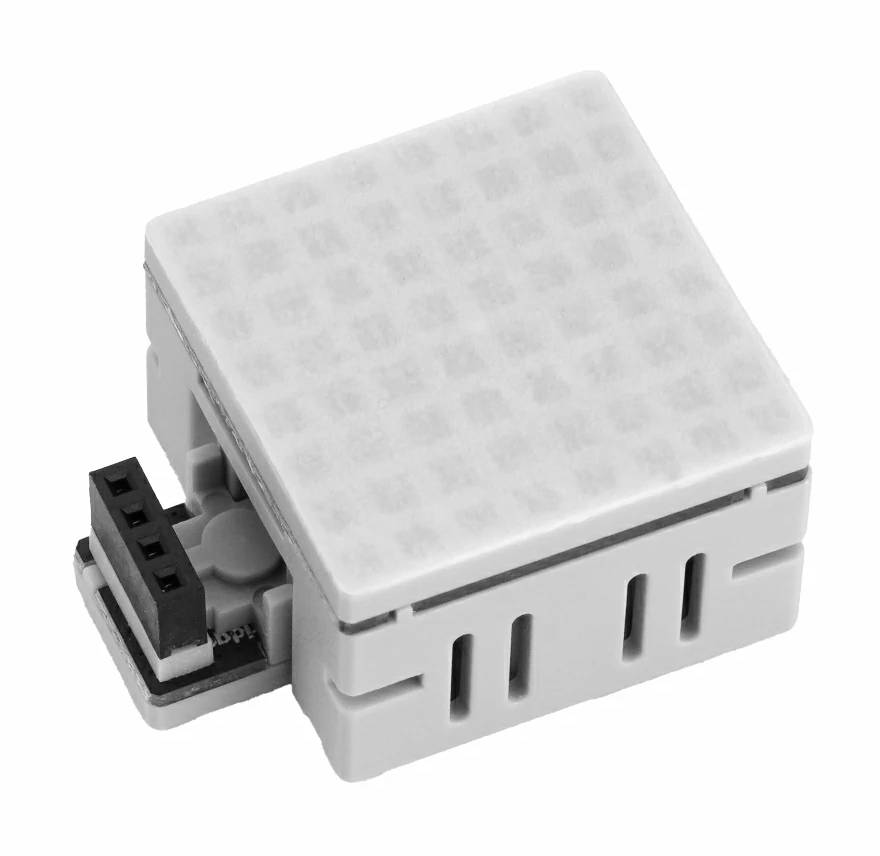

Das M5Stack Chain Mono U217 ist ein kompaktes Modul mit einer 8x8 weißen monochromen LED-Matrix , das für die Anzeige von Schildern, einfachen Grafiken, Animationen und Meldungen entwickelt wurde. Es bietet individuelle Pixelsteuerung, Helligkeitsanpassung, Textlauf und Bildrotation um 0°, 90°, 180° und 270° . Das Modul verwendet einen STM32G031G8U6- Mikrocontroller und kommuniziert über UART , wodurch die Reihenschaltung von M5Stack Chain-Komponenten möglich ist.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: Chain Mono – 8x8 LED-Matrix mit weißen Dioden – UART – M5Stack U217

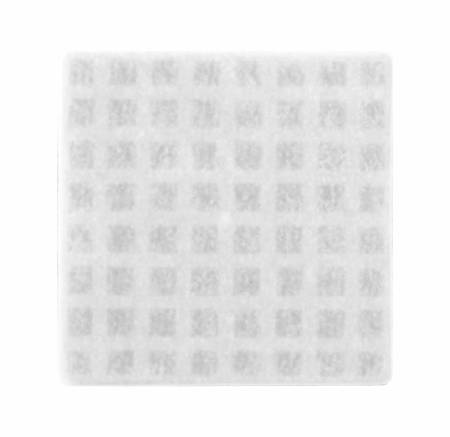

Das M5Stack Chain Mono ist ein kompaktes Anzeigemodul mit 64 weißen LEDs in einer 8x8-Matrix . Es ermöglicht die Ansteuerung einzelner Pixel, das Speichern von Pixelgruppen und die schnelle Aktualisierung des gesamten Bildschirms mithilfe eines 8-Byte-Framebuffers. Die integrierte ASCII-Zeichenunterstützung erlaubt die Anzeige von Buchstaben, Zahlen und Textnachrichten. Funktionen wie Scrollen, Helligkeitsanpassung und Bildausrichtung erleichtern die Erstellung übersichtlicher Benutzeroberflächen und Lichteffekte. Das Modul wird von einem STM32G031G8U6 gesteuert und überträgt Daten mit 115.200 bps via UART . Zwei HY2.0-4P-Anschlüsse ermöglichen die Integration des Chain Mono in erweiterte M5Stack Chain- Systeme und den Anschluss weiterer Module.

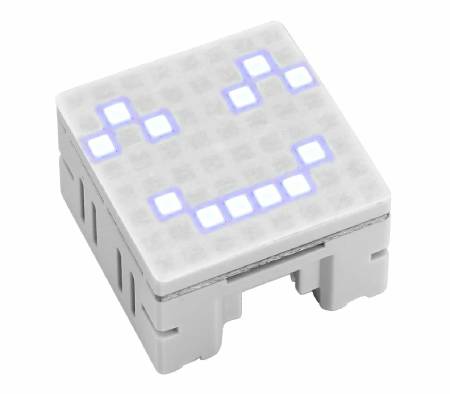

Chain Mono - 8x8 LED-Matrix mit weißen Dioden - UART - M5Stack U217.
Botland ist offizieller Distributor der M5Stack-Modulreihe in Polen. Dieses System stapelbarer Funktionsgeräte haben wir um Zubehör aus unserem Sortiment und zahlreiche Blog-Anleitungen ergänzt. Alle gezeigten M5Stack-Produkte sind Originalware.
M5Stack Chain Mono eignet sich für Projekte, die eine einfache und übersichtliche Anzeige von Informationen mittels LEDs erfordern.
Hauptmerkmale der M5Stack Chain Mono LED-Matrix

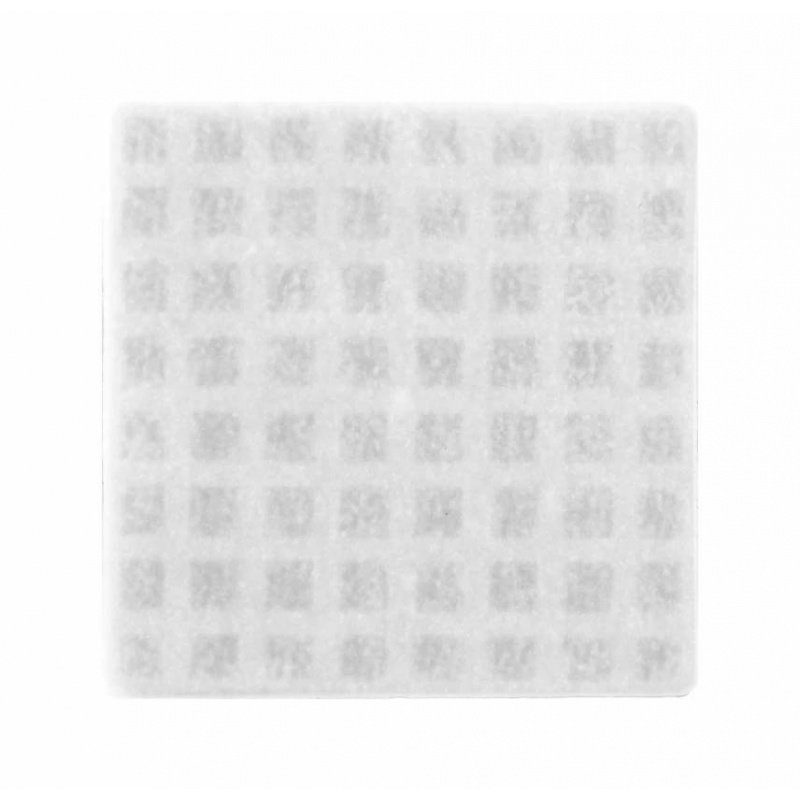

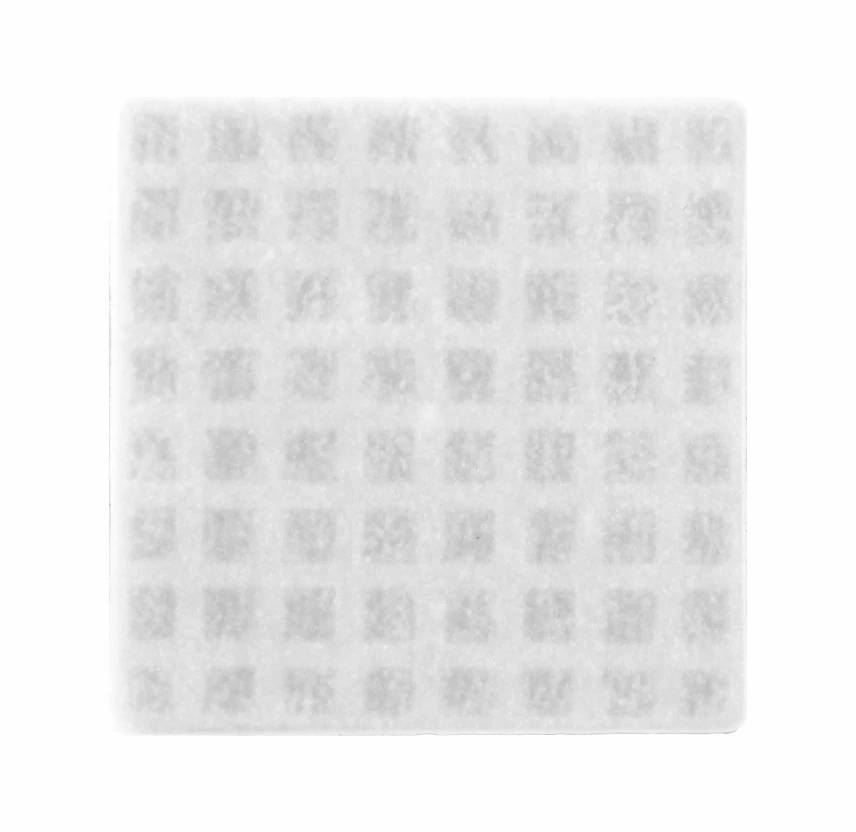

- 8x8 LED-Matrix : 64 monochromatische weiße LEDs zur Anzeige von Text, Symbolen, einfachen Grafiken und Animationen
- Steuerung einzelner Pixel : die Möglichkeit, den Zustand jeder Diode unabhängig festzulegen und Daten in Gruppen zu speichern.
- Schnelle Bildschirmaktualisierung : Ein 8-Byte-Framebuffer ermöglicht die effiziente Aktualisierung der gesamten Matrix.
- ASCII-Zeichenunterstützung : Der integrierte Zeichengenerator ermöglicht die einfache Anzeige von Buchstaben, Zahlen und Nachrichten.
- Lauftext : Eine Funktion zum Erstellen dynamischer Bildunterschriften und einfacher Informationsmeldungen
- Helligkeitsanpassung : Möglichkeit, die Lichtintensität an die Umgebungsbedingungen und die Anwendung anzupassen.
- Bildrotation : Die Unterstützung von 0°, 90°, 180° und 270° Ausrichtung ermöglicht die freie Montage des Moduls.
- STM32G031G8U6 Mikrocontroller : Das System ist für den Betrieb der Matrix und die Kommunikation mit dem Mastergerät zuständig.
- UART-Kommunikation : Übertragungsgeschwindigkeit 115200 bps in 8N1-Konfiguration
- Reihenschaltung : Die Möglichkeit, Module in Reihe zu schalten, ermöglicht es Ihnen, das Projekt mit zusätzlichen Reihenelementen zu erweitern.
- Zwei HY2.0-4P-Anschlüsse : erleichtern die Integration des Moduls mit anderen Geräten des M5Stack Chain-Ökosystems.
- Kompaktes Design : Die Abmessungen von 24 x 24 x 16 mm ermöglichen den Einsatz des Moduls in kleinen Gehäusen und Prototypenprojekten.
M5Stack Chain Mono Modulkompatibilität und Programmierung
Chain Mono wurde als Teil des M5Stack Chain-Ökosystems entwickelt und kann über HY2.0-4P -Schnittstellen und UART-Daisy-Chain-Kommunikation mit anderen Modulen der Serie verbunden werden . Der Hersteller stellt die M5Chain-Bibliothek für Arduino bereit. Dadurch lässt sich das Modul in Projekten der weit verbreiteten Arduino-Umgebung einsetzen. Die Dokumentation enthält zudem ein Beispiel für die Funktionsweise von Chain Mono. Darüber hinaus stehen Open-Source-Ressourcen für die interne Firmware und eine Beschreibung des Kommunikationsprotokolls zur Verfügung, was die Entwicklung eigener Anwendungen und die Integration der Matrix in komplexere eingebettete Systeme vereinfacht.
Die Möglichkeit, Elemente der Chain-Serie nacheinander miteinander zu verbinden, erleichtert den Aufbau größerer, interaktiver Installationen.

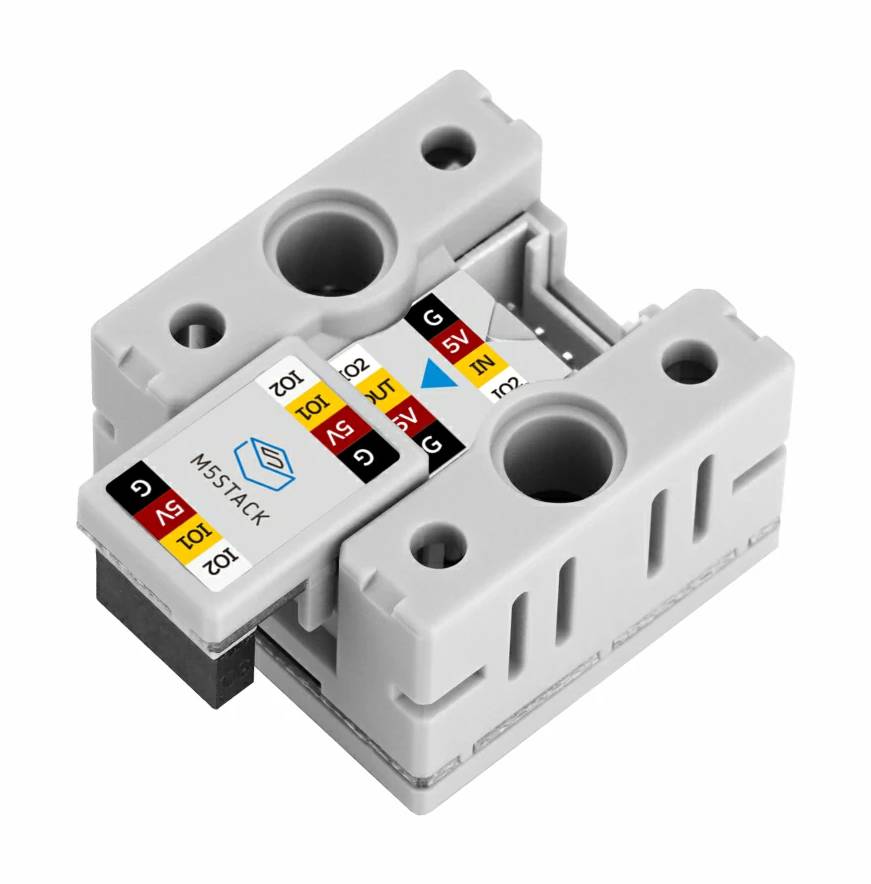

Das Set beinhaltet eine Kettenbrücke, mit der sich benachbarte Komponenten mithilfe von Grove-Verbindern einfach verbinden lassen.
Technische Daten des M5Stack Chain Mono U217
- Anzeigetyp: Monochrome LED-Matrix
- Matrixauflösung: 8 x 8 LED
- Anzahl der LEDs: 64
- LED-Farbe: Weiß
- Mikrocontroller: STM32G031G8U6
- Versorgungsspannung: 5 V DC
- Kommunikation: UART
- Übertragungsgeschwindigkeit: 115200 bps
- Übertragungsformat: 8N1
- Schnittstelle: 2 x HY2.0-4P
- Framebuffer: 8 Bytes
- Einzelpixelsteuerung: Ja
- Gruppenpixelaufzeichnung: Ja
- ASCII-Zeichengenerator: Ja
- Lauftext: Ja
- Helligkeitsanpassung: Ja
- Unterstützte Bilddrehungen: 0°, 90°, 180° und 270°
- Daisy-Chain-Kommunikation: Ja
- Standby-Stromverbrauch: 8,13 mA bei 5 V
- Stromverbrauch im Betrieb: 22,29 mA bei 5 V mit maximaler Helligkeit und allen eingeschalteten LEDs.
- Betriebstemperatur: 0 °C bis 40 °C
- Abmessungen: 24 x 24 x 16 mm
- Gewicht: 6,2 g
Inhalt des Bausatzes
- 1x M5Stack Chain Mono
- 1x Kettenbrücke
