Produktbeschreibung: Kettensummer – Summermodul mit RGB-Diode – M5Stack U224
Der M5Stack Chain Buzzer ist ein Ausgangsknoten zur Erzeugung akustischer und visueller Signale in Projekten, die das M5Stack Chain-Ökosystem nutzen. Das Modul enthält einen MLT-5020- Summer und eine adressierbare WS2812C RGB-LED und kann so gleichzeitig akustische Signale erzeugen und den Benutzer über den Gerätestatus informieren. Es wird von einem STM32G031G8U6-Mikrocontroller gesteuert. Die Kommunikation erfolgt über UART mit 115.200 bps. Zwei HY2.0-4P-Ports ermöglichen die Verkettung mit anderen Geräten der Chain-Serie . Dank seiner kompakten Bauweise eignet sich das Modul ideal für Alarmanlagen, Bedienfelder, Automatisierungs- und Smart-Home-Systeme.

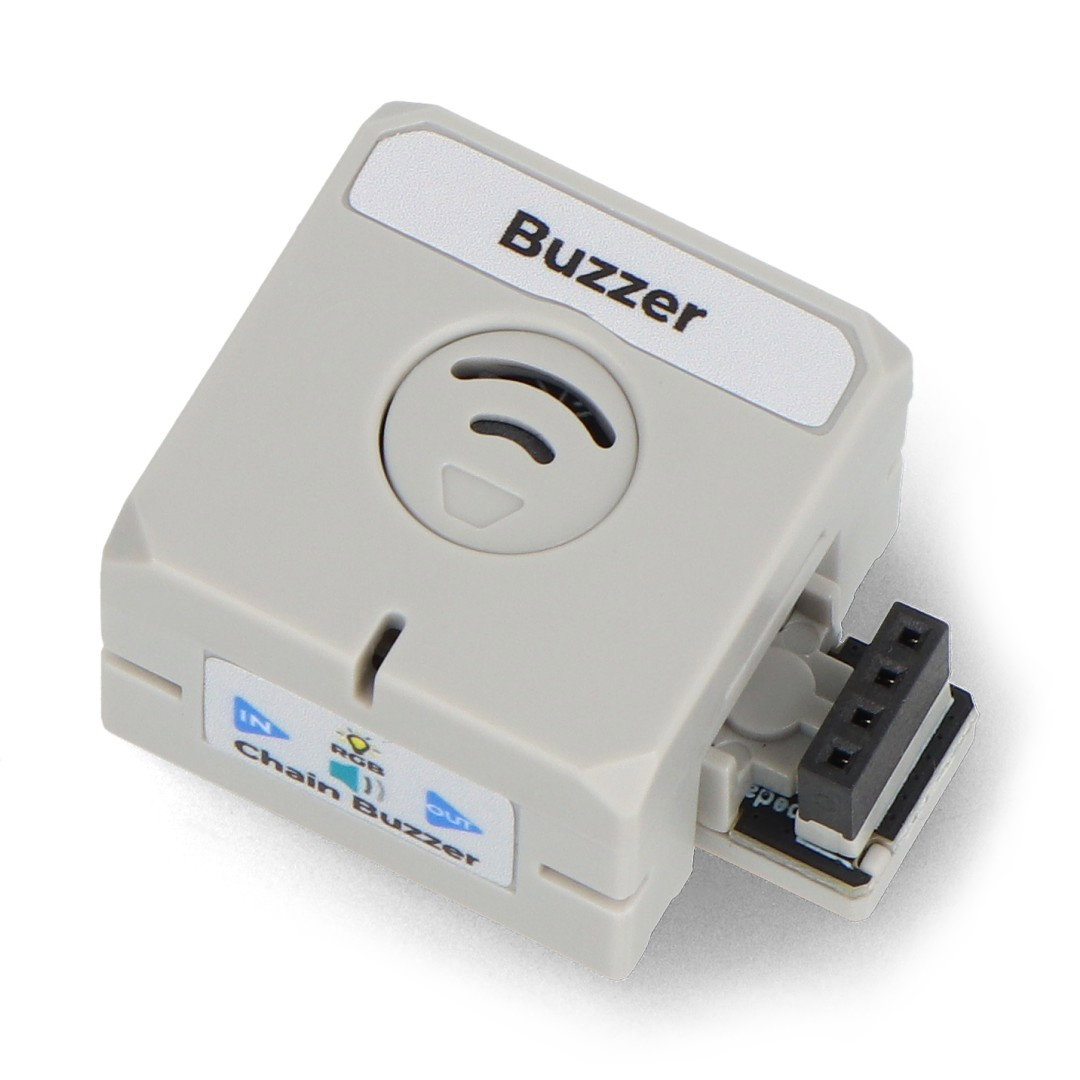

Kettensummer - Summermodul mit RGB-Diode - M5Stack U224.
Die Möglichkeit, Module im Chain-Bus zu verbinden, erleichtert den Aufbau komplexerer interaktiver Systeme.
Hauptmerkmale des Kettensummer-Moduls
- Akustische Signale : Der eingebaute Summer MLT-5020 ermöglicht die Generierung von Meldungen und Warnsignalen.
- Programmierbare RGB-Diode : Der WS2812C-Chip ermöglicht die visuelle Darstellung des Gerätestatus.
- STM32G031G8U6 Mikrocontroller : zuständig für die Steuerung der Modulfunktionen und die Kommunikation
- UART-Kommunikation : Die Datenübertragung erfolgt mit einer Geschwindigkeit von 115200 bps in der 8N1-Konfiguration.

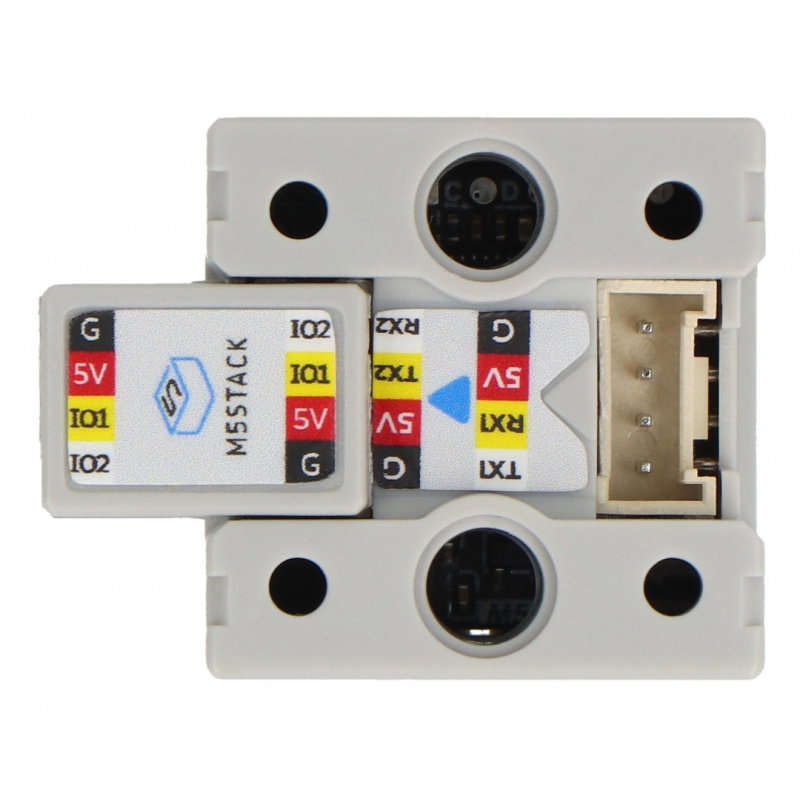

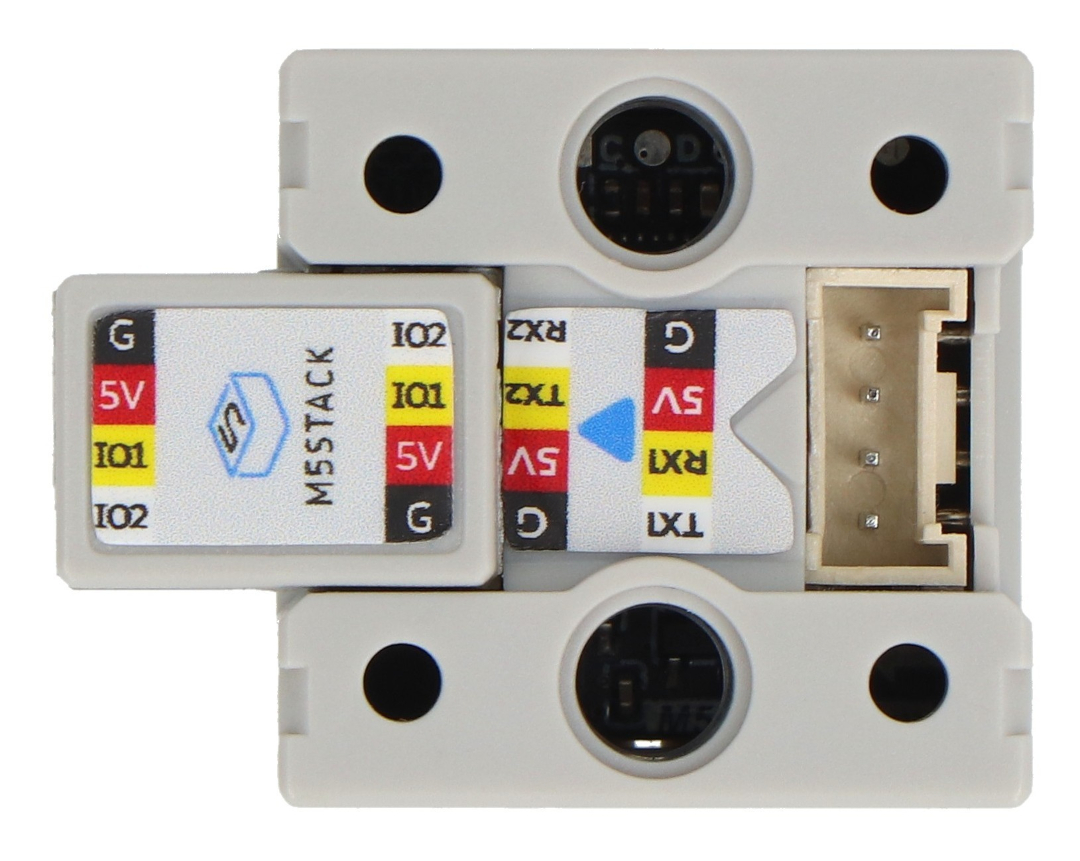

- Reihenschaltung : Zwei HY2.0-4P-Steckverbinder ermöglichen den Anschluss zusätzlicher M5Stack Chain-Geräte.
- Kombination aus Ton und Licht : Ermöglicht die Erzeugung klarer Alarm-, Warn- und Statussignale.
- Kompakte Größe : Dank des kleinen Gehäuses lässt sich das Modul problemlos in komplexen Elektronikprojekten einsetzen.
- Arduino- und UIFlow2-Unterstützung : Der Hersteller stellt eine Bibliothek, Beispiele und eine Programmierdokumentation bereit.
Technische Spezifikationen M5Stack U224
- Mikrocontroller: STM32G031G8U6
- Versorgungsspannung: 5 V DC
- Kommunikation: UART
- UART-Parameter: 115200 bps, 8N1
- Schnittstelle: 2 x HY2.0-4P
- Summer: MLT-5020
- RGB-Diode: 1 x WS2812C
- RGB-Diode-Pinbelegung: PA8
- Summerausgang: PA0
- UART1: PB6 - TXD1, PB7 - RXD1
- UART2: PA2 - TXD2, PA3 - RXD2
- Stromverbrauch im Betrieb: 198,3 mA bei 5 V – bei einem Tastverhältnis des Summers von 50 % und einer Frequenz von 9,9 kHz.
- Betriebstemperatur: 0 °C bis 40 °C
- Abmessungen: 23,9 x 23,9 x 16 mm
- Gewicht: 5,9 g
Inhalt des Sets
- 1 x M5Stack Kettensummer
- 1 x Kettenbrücke
Das Set beinhaltet ein Summermodul und einen Grove Chain Bridge-Verbinder.
