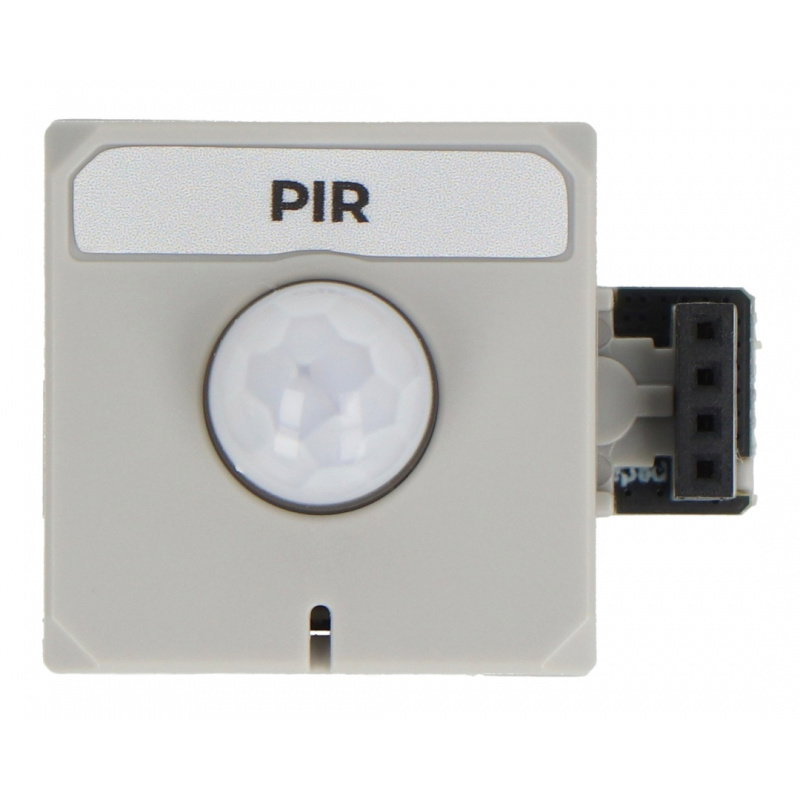

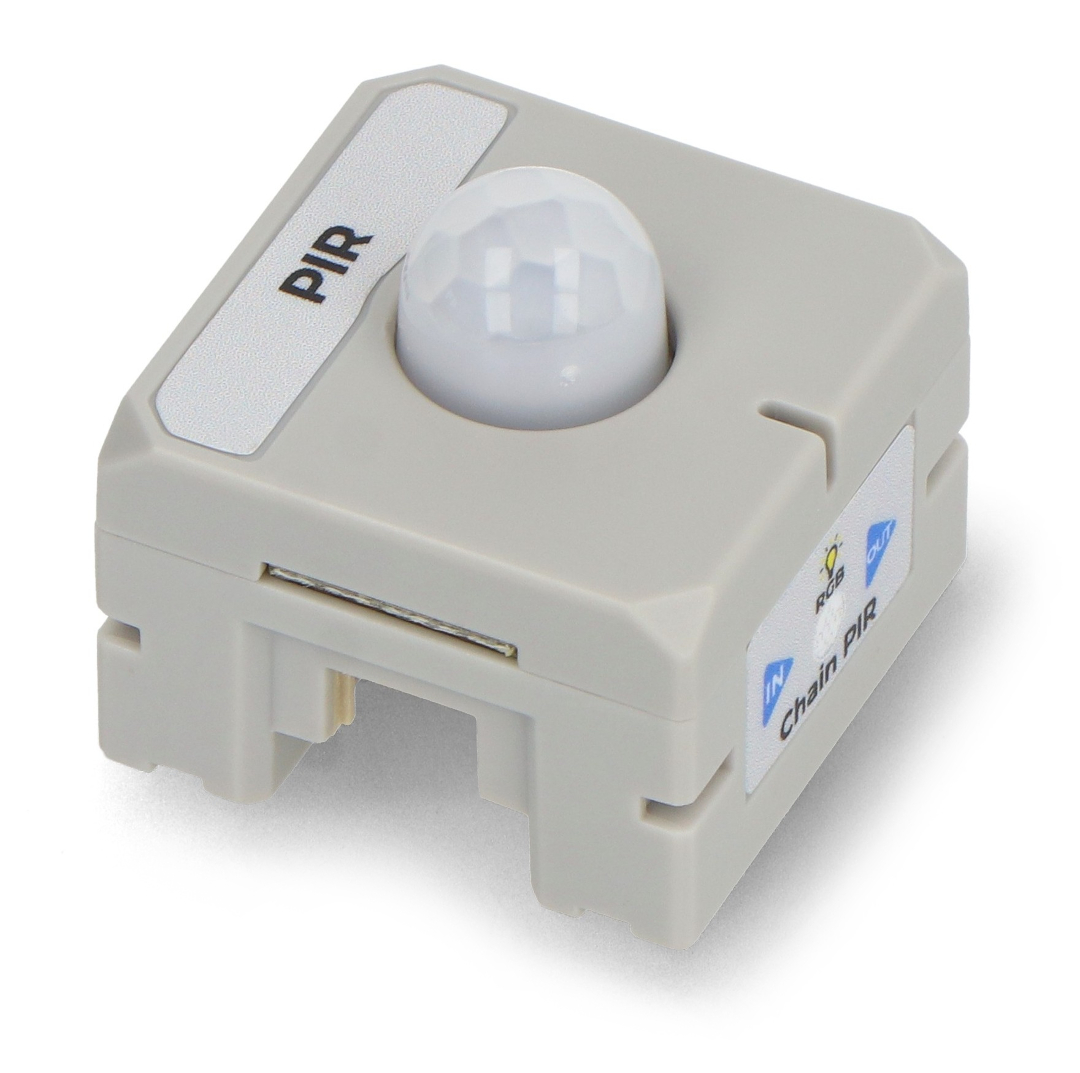

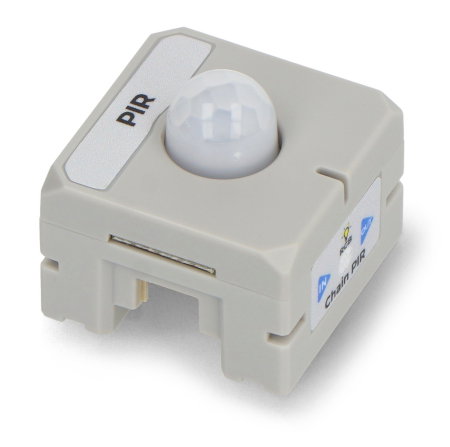

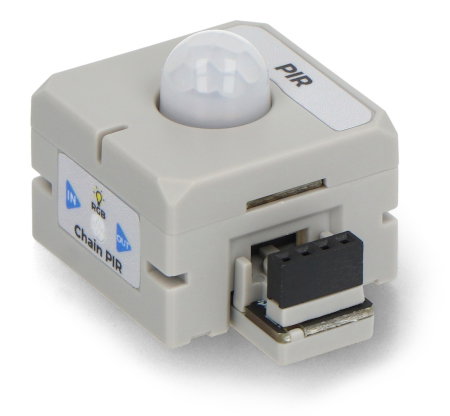

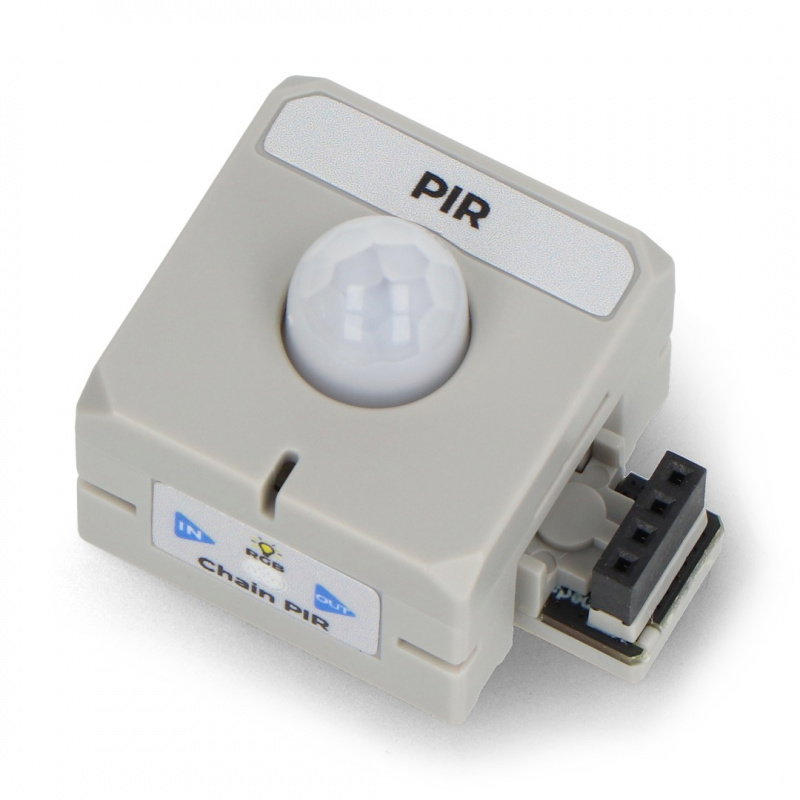

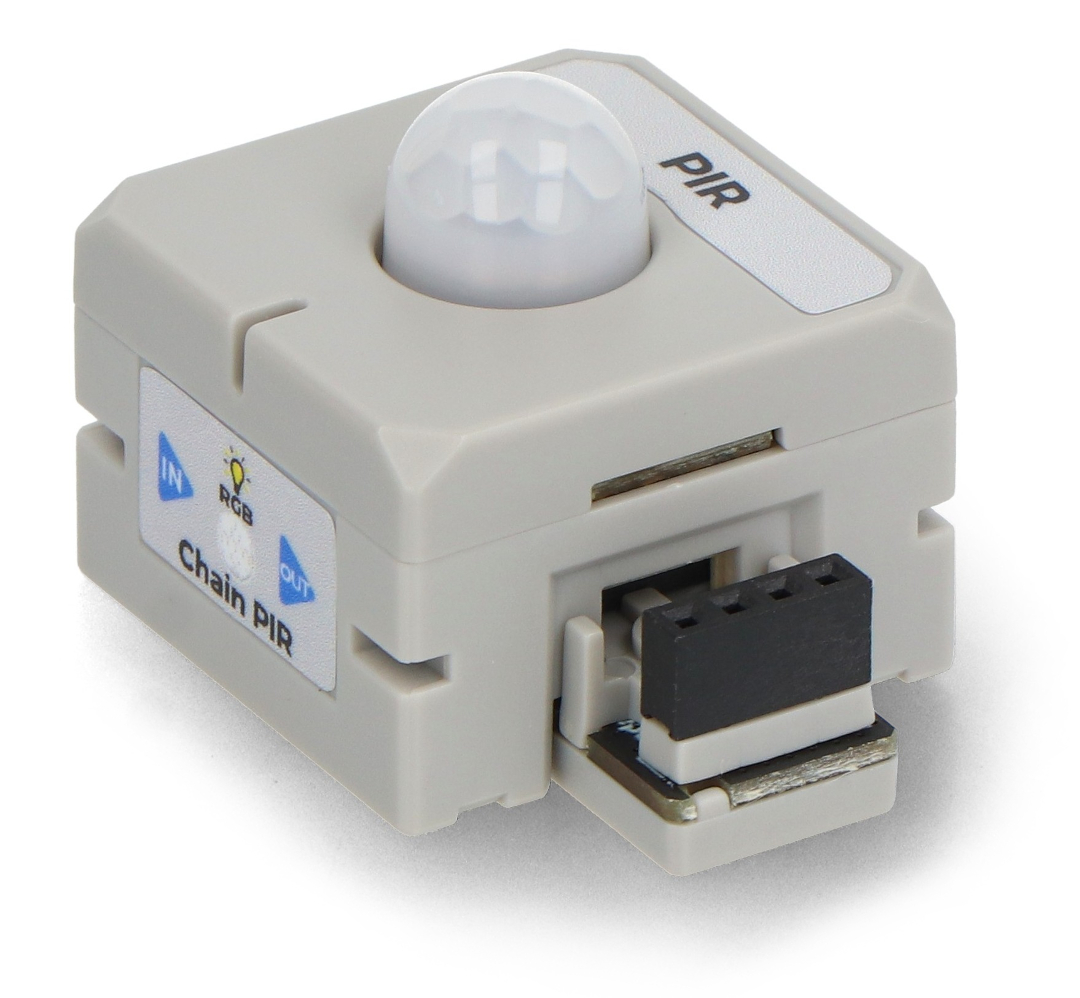

Produktbeschreibung: Ketten-PIR – PIR-Bewegungsmelder – STM32G031-M5Stack U225
Das M5Stack Chain PIR ist ein Eingabemodul zur Bewegungs- und Aktivitätserkennung mittels Infrarotstrahlung. Es nutzt den pyroelektrischen Sensor AS312 mit einer Reichweite von bis zu 2,4 m und einem Erfassungswinkel von -60° bis 60° . Eine integrierte, programmierbare WS2812C RGB-LED liefert zusätzlich Informationen zum Gerätestatus oder zur Bewegungserkennung. Die Datenverarbeitung erfolgt durch einen STM32G031G8U6-Mikrocontroller , die Kommunikation mit diesem über UART mit 115.200 bps. Zwei HY2.0-4P-Anschlüsse ermöglichen den Anschluss des Moduls an weitere Geräte der M5Stack Chain .

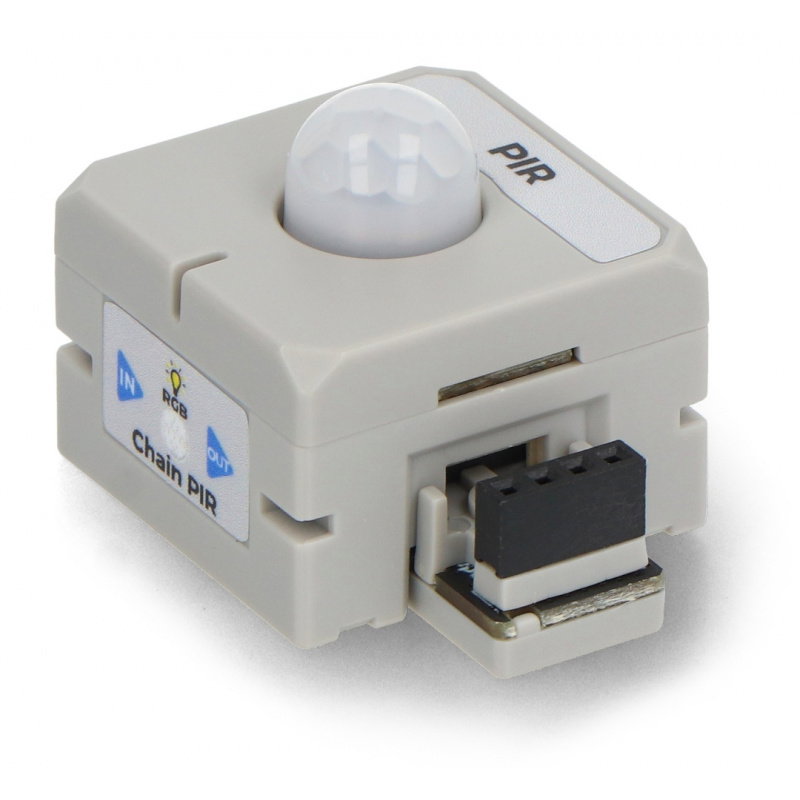

Chain PIR - PIR Bewegungssensor - STM32G031- M5Stack U225.
Der M5Stack Chain PIR eignet sich für Projekte, die eine automatische Bewegungserkennung und Reaktion auf das Erscheinen einer Person im überwachten Bereich erfordern.
Hauptmerkmale des Ketten-PIR-Moduls
- Pyroelektrischer PIR-Sensor AS312 : Erkennt die Bewegung von Personen und anderen Objekten, die Infrarotstrahlung aussenden.
- Erfassungsbereich bis zu 2,4 m : ermöglicht die Überwachung kleiner Räume, Bahnhöfe und Bereiche in der Nähe des Geräts.
- Erfassungswinkel von -60° bis 60° : Bietet ein breites Feld der Bewegungserkennung
- Programmierbare RGB-Diode : Der WS2812C-Chip ermöglicht die visuelle Anzeige des Sensorstatus.
- STM32G031G8U6 Mikrocontroller : zuständig für die Verarbeitung der Sensordaten und die Kommunikation
- UART-Kommunikation : Die Datenübertragung erfolgt mit einer Geschwindigkeit von 115200 bps in der 8N1-Konfiguration.
- Zwei Betriebsmodi : Das Modul kann automatisch eine Änderung des PIR-Status melden oder auf Anfragen des Controllers antworten.

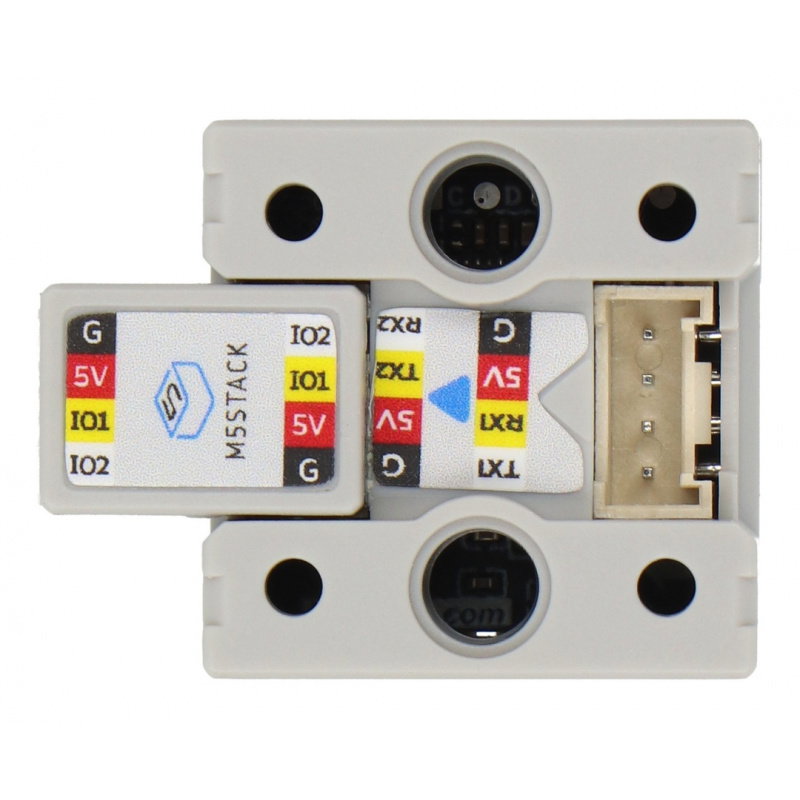

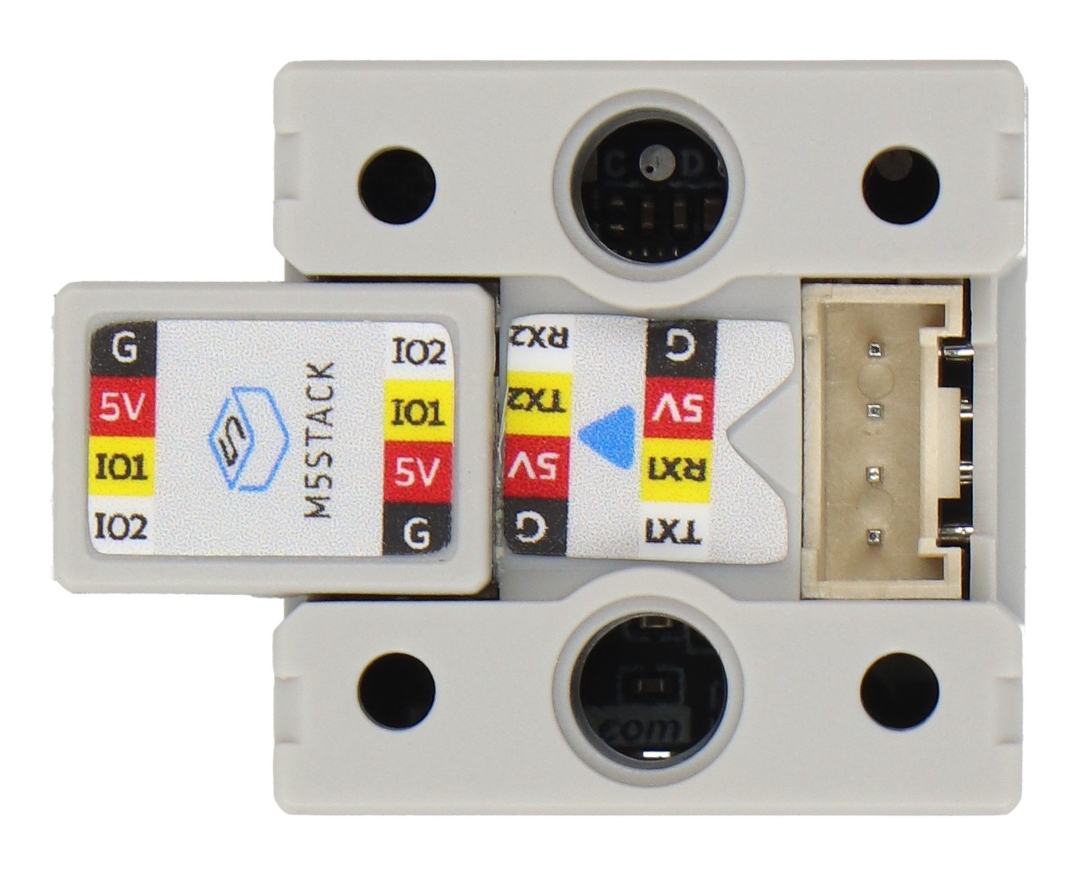

- Reihenschaltung : Zwei HY2.0-4P-Steckverbinder ermöglichen den Anschluss zusätzlicher M5Stack Chain-Geräte.
- Arduino- und UIFlow2-Unterstützung : Der Hersteller stellt eine Bibliothek, Beispielprogramme und eine Programmierdokumentation bereit.
- Geringer Stromverbrauch : Im Betrieb verbraucht das Modul bei einer Spannung von 5 V etwa 10,74 mA.
Technische Spezifikationen des M5Stack U225
- Mikrocontroller: STM32G031G8U6
- Sensor: AS312 - pyroelektrischer Infrarotsensor
- Versorgungsspannung: 5 V DC
- Kommunikation: UART
- UART-Parameter: 115200 bps, 8N1
- Schnittstelle: 2 x HY2.0-4P
- RGB-Diode: 1 x WS2812C
- Maximale Erfassungsreichweite: 2,4 m
- Erfassungswinkel: -60° bis 60°
- Erfassungsintervall / Trigger-Haltezeit: 2 s
- Stromverbrauch im Betrieb: 10,74 mA bei 5 V
- Betriebsmodi: automatische Berichterstellung, Abfragemodus
- RGB-Diode-Pinbelegung: PA8
- PIR-Sensor-Pinbelegung: PB0
- UART1: PB6 - TXD1, PB7 - RXD1
- UART2: PA2 - TXD2, PA3 - RXD2
- Abmessungen: 23,9 x 23,9 x 22,3 mm
- Gewicht: 6,8 g
Inhalt des Sets
- 1 x M5Stack Ketten-PIR
- 1 x Kettenbrücke
Das Set beinhaltet eine Kettenbrücke, mit der sich benachbarte Komponenten einfach verbinden lassen.
